Регулировка предварительного на-

тяжения пружины

РЕГУЛИРОВКА ЦЕНТРАЛЬНОЙ ПРУЖИНЫ

УПРАВЛЯЕМОСТЬ

РЕГУЛИРОВКА

СКОРОСТЬ

ПОВОРОТ



РУЛЯ

ПОВОРАЧИ

-

ВАЕМОСТЬ

ПРОБЛЕМА

РЕШЕНИЕ

Средняя

Лёгкий

Нейтраль-

ная

Регулировка не требуется

Тяжёлый

Излишняя

Слишком

мягкая ре-

гулировка

Увеличить

преднатяг

Очень

лёгкий

Недоста-

точная

Слиш-

ком жёст-

кая регули-

ровка

Уменьшить

преднатяг

Ленточный ограничитель — пере-

распределение нагрузки

–  Двигаясь на малой скорости, полностью

нажмите рычаг дроссельной заслонки,
придав снегоходу максимальное уско-
рение.

–  Обратите внимание на управляемость

снегохода.

–  При необходимости отрегулируйте дли-

ну ленточного ограничителя.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом регулировки под-

вески:

–  Остановите снегоход в безопас-

ном месте.

–  Отсоедините шнур безопасности.

–  Поднимите заднюю часть снего-

хода и поставьте на опору с ши-

роким основанием и отражаю-

щим щитком.

–  Убедитесь, что опора стоит устой-

чиво и надёжно закреплена.

 ОСТОРОЖНО После регулиров-

ки ленточного ограничителя необ-

ходимо отрегулировать натяжение

гусеницы.

Регулировка ленточного ограничителя

ЛЕНТОЧНЫЙ ОГРАНИЧИТЕЛЬ — ПЕРЕРАС-

ПРЕДЕЛЕНИЕ НАГРУЗКИ

ПЕРЕРАСПРЕДЕЛЕНИЕ

НАГРУЗКИ

РЕГУЛИРОВКИ

УПРАВ-

ЛЯ-

ЕМОСТЬ

ГУСЕНИ-

ЦА

ЛЫЖИ

ПРО-

БЛЕМА

РЕШЕ-

НИЕ

Ком-

форт-

ная

Хорошее

перерас-

пределе-

ние веса

Лёгкое
давле-

ние

Регулировка

не требуется

Лёгкая

Избыточ-

ное пере-

распре-

деление

веса

Отрыв

от опор-

ной по-

верхно-

сти

Слишком

длин-

ный

Умень-

шить

длину

ограни-

чителя

Тяжёлая

Недоста-

точное

перерас-

пределе-

ние веса

Сильное

давле-

ние

Слишком

корот-

кий

Увели-

чить дли-

ну огра-

ничи-

теля

Пружины передней подвески —

управляемость

–  В ходе пробной поездки, совершаемой

на средней скорости, оцените управля-
емость снегохода.

–  При необходимости внесите изменения

в регулировки передних пружин.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом регулировки под-

вески:

–  Остановите снегоход в безопас-

ном месте.

–  Отсоедините шнур безопасности.

–  Поднимите заднюю часть снего-

хода и поставьте на опору с ши-

роким основанием и отражаю-

щим щитком.

–  Убедитесь, что опора стоит устой-

чиво и надёжно закреплена.



ПРЕДОСТЕРЕЖЕНИЕ

Регуляторы обеих пружин должны

быть  установлены  в  одинаковое

положение.

РЕГУЛИРОВКА ПОДВЕСКИ

74

Регулировка предварительного на-

тяжения пружины

РЕГУЛИРОВКА ПЕРЕДНИХ ПРУЖИН

УПРАВ-

ЛЯ-

ЕМОСТЬ

ПОВО-

РОТ

РУЛЯ

ПРОБЛЕ-

МА

РЕШЕ-

НИЕ

Хорошая

Комфорт-

ный

Регулировка не тре-

буется

Плохая

Слишком

лёгкий

Слиш-

ком мяг-

кая регу-

лировка

Увеличить

натяжение

пружины

Плохая

Слишком

тяжёлый

Слишком

жёсткая

регули-

ровка

Умень-

шить на-

тяжение

пружины

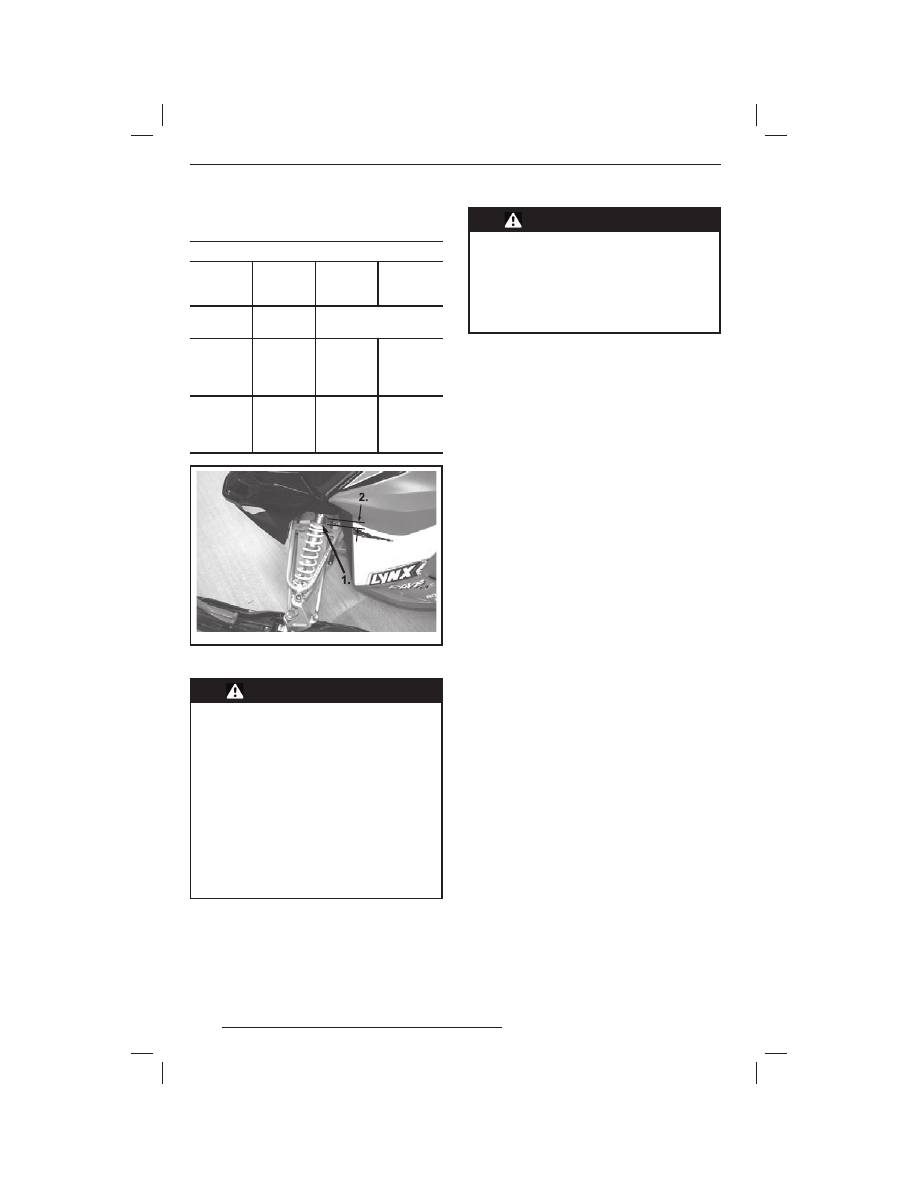

mmo2 008 -003 -038_a

1. Регулировочное кольцо
2. Диапазон регулировки



ПРЕДОСТЕРЕЖЕНИЕ

Отсоедините шнур безопасности,

если иное не требуется по услови-

ям проверки. Для выполнения регу-

лировки выберите безопасное ме-

сто  вдали  от  снегоходных  трасс.

Перед регулировкой передней под-

вески поднимите переднюю часть

снегохода с помощью подходяще-

го подъёмного устройства. Перед

регулировкой задней подвески так

же поднимите заднюю часть снего-

хода и поставьте её на опору с ши-

роким основанием и отражатель-

ным щитком.



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжёлый снегоход в оди-

ночку. Пользуйтесь подходящими

подъёмными устройствами и при-

способлениями.  Убедитесь,  что

опора стоит устойчиво и надёжно

закреплена.

РЕГУЛИРОВКА ПОДВЕСКИ

75

!

  ОСТОРОЖНО  При  регулировке

узлов подвески необходимо контроли-

ровать и восстанавливать номиналь-

ное натяжение гусеничной ленты.

Степень демпфирования

амортизатора передней под-

вески

ТОЛЬКО  RAVE/XTRIM  600  HO  E-TEC
И RAVE RE/XTRIM RE 800 R POWER TEK

Регулировка сжатия/отдачи

На данных моделях предусмотрена возмож-
ность регулировать сжатие/отдачу передне-
го амортизатора.
Вращение регулятора по часовой стрелке
увеличивает силу демпфирования (делает
амортизатор жёстче).

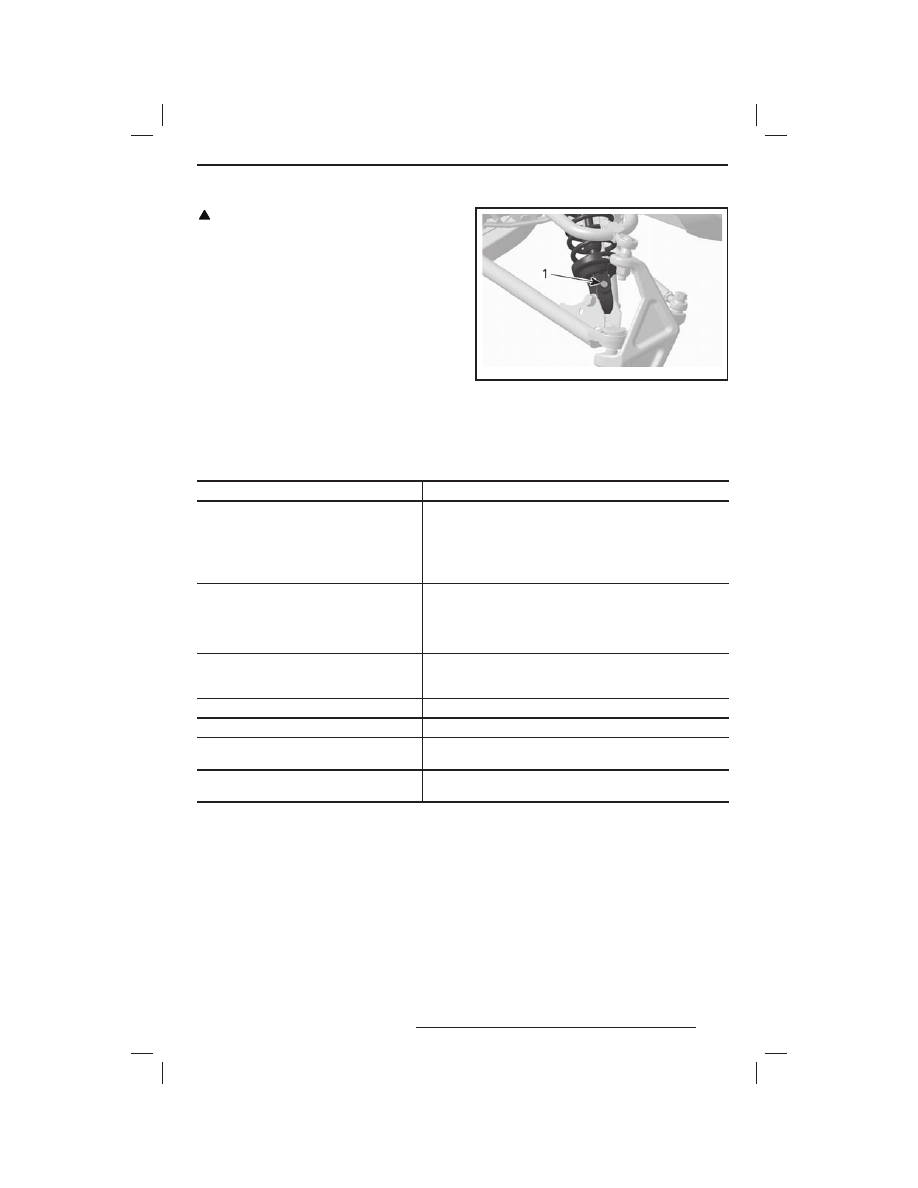

mmo2 007 -009 -020_a

ТИПОВОЙ ВАРИАНТ
1. Регулятор демпфирования

Устранение неисправностей подвески

ПРОБЛЕМА

МЕТОД УСТРАНЕНИЯ

«Рысканье» передней подвески

Проверьте положение лыж и угол развала.
Обратитесь к дилеру Lynx.
Уменьшите давление лыж на опорную поверхность.
–

Уменьшите преднатяг пружины передней подвески.

–

Увеличьте преднатяг центральной пружины.

–

Уменьшите преднатяг задней пружины.

Снегоход проявляет неустойчивость
и стремится развернуться относительно
своего центра

Уменьшите силу действия переднего рычага задней под-
вески.
–

Уменьшите преднатяг центральной пружины.

–

Увеличьте преднатяг задней пружины.

–

Увеличьте преднатяг пружины передней подвески.

Рулевое управление затруднено

Уменьшите давление лыж на опорную поверхность.
–

Уменьшите преднатяг пружины передней подвески.

–

Увеличьте преднатяг центральной пружины.

Задняя подвеска кажется слишком жёсткой

Уменьшите преднатяг задней пружины.

Задняя подвеска кажется слишком мягкой

Увеличьте преднатяг задней пружины.

Периодические «пробои» переднего амор-
тизатора задней подвески

Увеличьте преднатяг центральной пружины

Сильная пробуксовка гусеницы в начале
движения

Увеличьте длину ленточного ограничителя.

РЕГУЛИРОВКА ПОДВЕСКИ

76

Особенности движения

по глубокому снегу

При движении по глубокому снегу может воз-
никнуть необходимость в регулировке дли-
ны ленточного ограничителя, а также в сме-
не позы водителя с целью корректировки
угла касания гусеницы с опорной поверхно-
стью. Водитель, имеющий достаточные зна-
ния и опыт, всегда сможет подобрать самый
оптимальный вариант регулировки с учётом
состояния снежного покрова.

РЕГУЛИРОВКА ПОДВЕСКИ
