ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

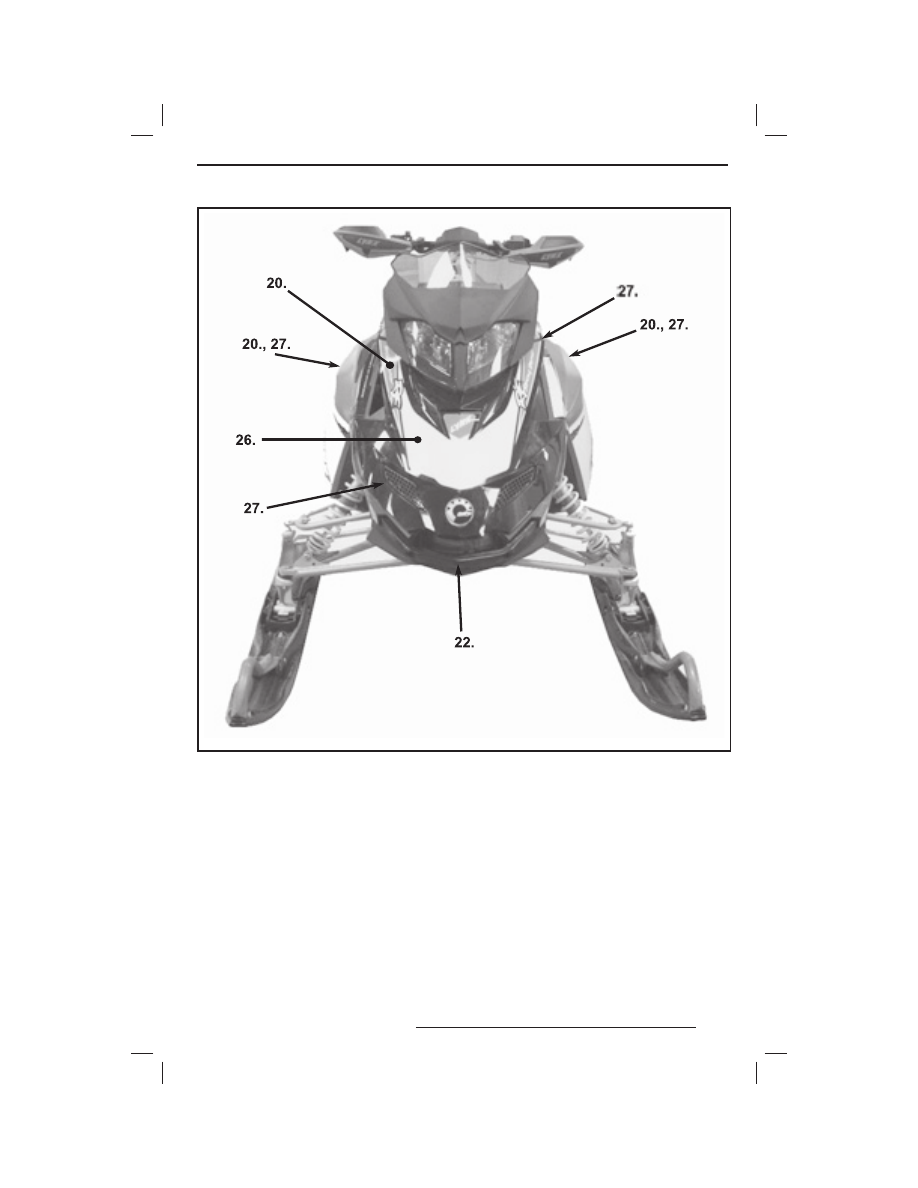

mmo2 008 -003 -059_a

ТИПОВОЙ ВАРИАНТ

30

Accessory

ТИПОВОЙ ВАРИАНТ

Xtrim1

mmo2 008 -003 -069_b

ТОЛЬКО МОДЕЛИ XTRIM

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 008 -003 -013_e

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР

mmo2 007 -009 -066_v

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР

31

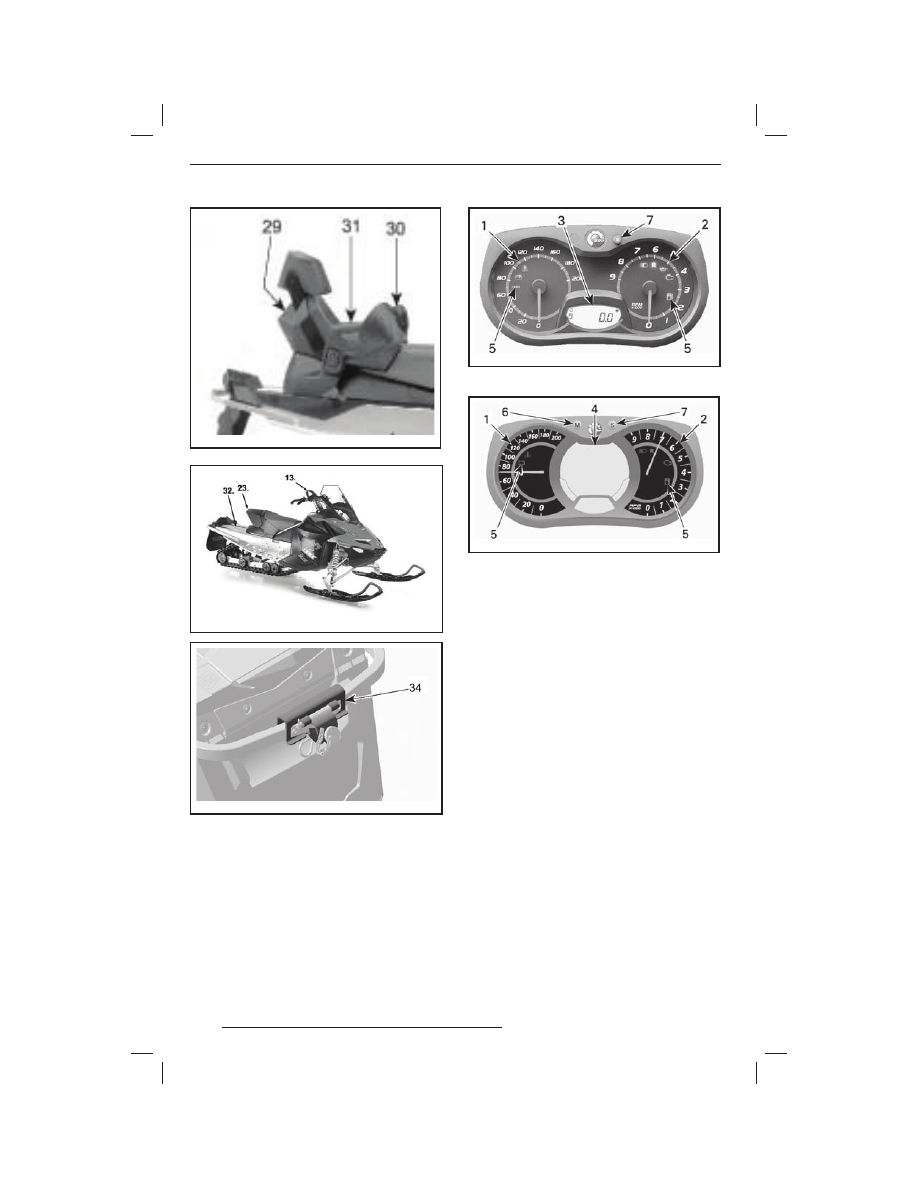

1.  Спидометр
2.  Тахометр
3.  Цифровой дисплей
4.  Многофункциональный  цифровой  ди-

сплей

5.  Сигнальные лампы
6.  Кнопка  выбора  режимов  индикации

MODE (M)

7.  Кнопка настройки дисплея SET (S)
8.  Рычаг дроссельной заслонки
9.  Рычаг тормоза
10.  Рычаг стояночного тормоза
11.  Многофункциональный переключатель
12.  Руль
13.  Специальный захват на руле
14.  Выключатель со шнуром безопасности
15.  Выключатель двигателя
16. Рукоятка ручного стартера
17.  Рычаг воздушной заслонки
18. Крышка топливного бака
19.  Клапан подогрева карбюратора
20. Капот и боковые панели
21.  Предохранители
22. Рукоятка/бампер
23. Багажное отделение
24. Возимый комплект инструментов
25. Место для хранения свечей зажигания
26. Держатель запасного ремня вариатора
27.  Щитки и кожухи
28. Гусеница
29. Сиденье 1+1
30. Выключатель обогрева рукояток пасса-

жира

31.  Задние рукоятки
32. Задняя багажная площадка
33. Электрическая розетка 12 Вольт
34. C-образный фаркоп

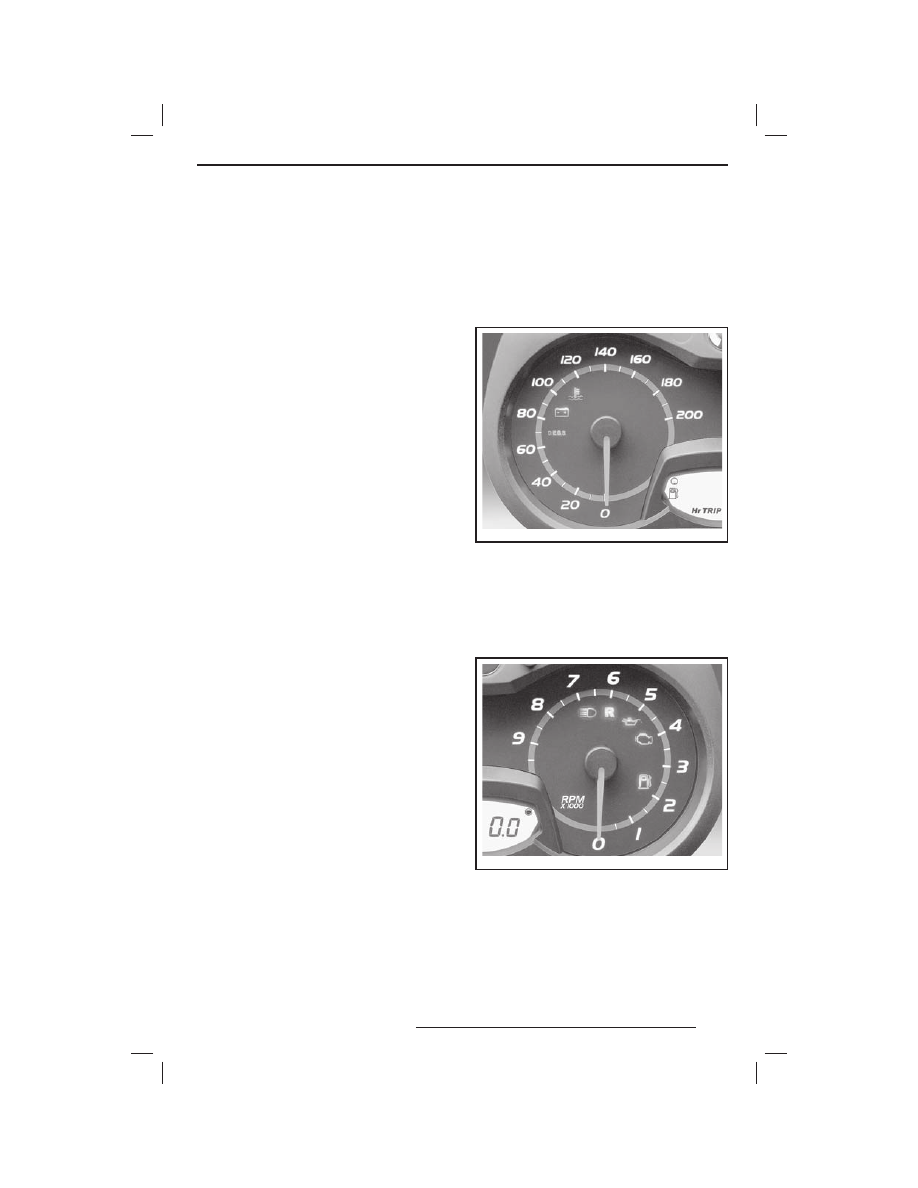

1) Спидометр

Отображает скорость движения снегохода
в милях или километрах.
На заводе спидометр настроен на вывод по-
казаний в Метрической системе мер, однако,
его настройку можно изменить для вывода
показаний в Британской системе мер. Для
этого обратитесь к дилеру LYNX.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр

Показывает частоту вращения коленчато-
го вала двигателя в об/мин. Для получения
фактического значения частоты вращения,
показания тахометра необходимо умножить
на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

На дисплей выводится необходимая инфор-
мация в режиме реального времени.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

32



ПРЕДОСТЕРЕЖЕНИЕ

Считывание  информации  с  циф-

рового  дисплея  во  время  движе-

ния отвлекает внимание водителя

от  дороги  и  управления  снегохо-

дом. Это может привести к аварии,

что в свою очередь, к серьёзным

травмам или смерти. Перед считы-

ванием данных с цифрового дис-

плея, убедитесь, что перед Вами

свободное пространство без пре-

пятствий, снизьте скорость до ми-

нимума. Перед тем как проводить

какие -либо  настройки  дисплея,

остановитесь в безопасном месте

вне трассы.

На заводе спидометр настроен на вывод по-
казаний в Метрической системе мер, однако,
его настройку можно изменить для вывода
показаний в Британской системе мер. Для
этого обратитесь к дилеру LYNX.

mmo2 008 -003 -013_b

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР

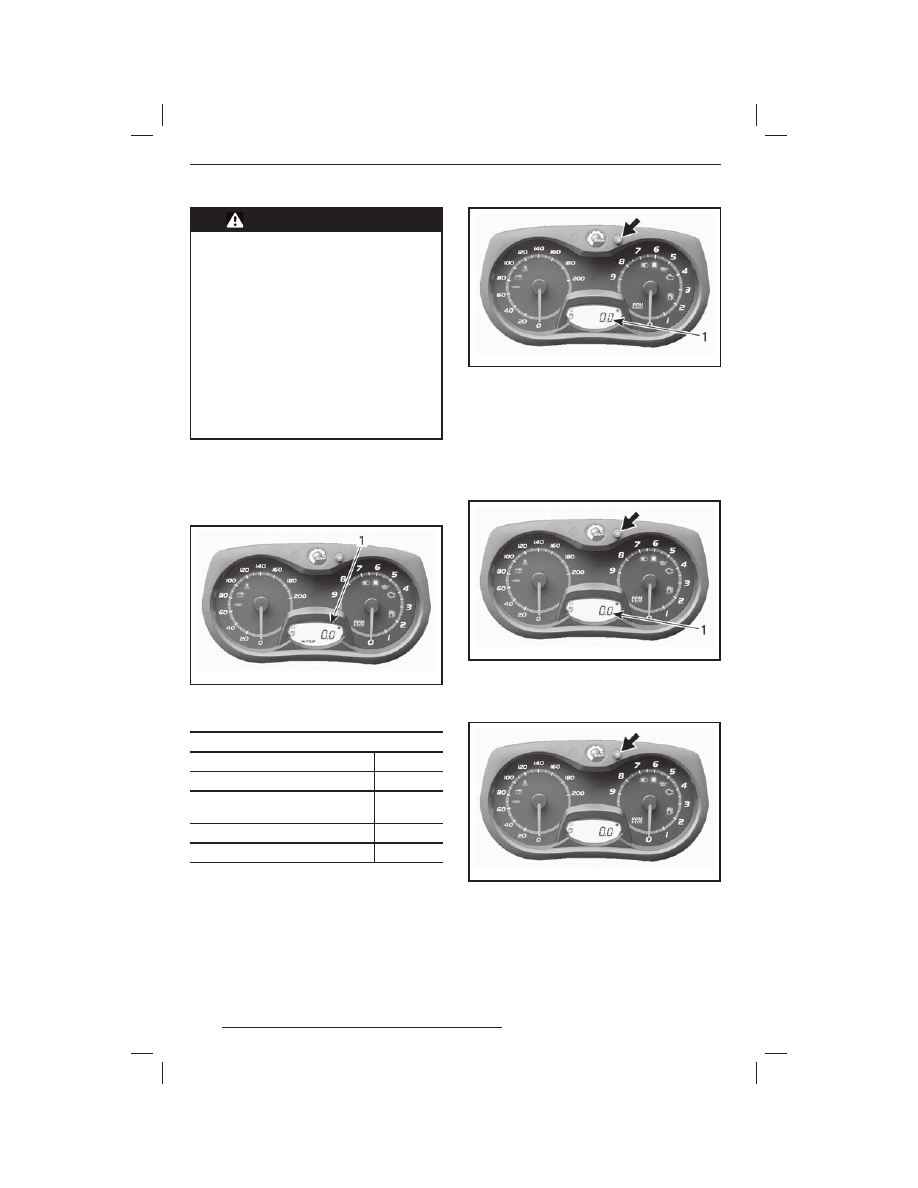

1. Цифровой дисплей

ФУНКЦИИ ДИСПЛЕЯ

ФУНКЦИЯ

РАЗДЕЛ

Одометр

A)

Счётчик пробега за поездку «А»
или «B»

B)

Счётчик моточасов

C)

Уровень топлива

D)

A) Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Для выбора режима одометра нажмите кноп-
ку SET (S).

mmo2 008 -003 -013_c

1. Режим одометра (км/мили)

B) Счётчик пробега за поездку «A»

или «B» (отсутствует в моделях 550)

Показывает пробег снегохода с момента по-
следнего сброса показаний.
Для  выбора  режима  счётчика  пробега
за поездку (TRIP A/TRIP B) нажмите кноп-
ку SET (S).

mmo2 008 -003 -013_c

1.  Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удержи-
вайте кнопку SET (S).

mmo2 008 -003 -013_d

C) Счётчик моточасов (отсутствует

в моделях 550)

Показывает наработку двигателя с момента
последнего сброса показаний.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
