CLUTCHING

4.12

TEAM CLUTCH INFO

Driven Ramp

RAMP PART NUMBER

DESCRIPTION

5133321

66/44--.46
70/48--.36

5133491

74/48--.46
70/48--.46

5133492

74/48--.46
74/40--.46

5133493

72/44--.46
72/40--.46

5133494

70/44--.46
70/40--.46

5133495

68/44--.46
68/40--.46

5133496

66/48--.46
66/40--.46

5133497

64/44--.46
64/40--.46

5133498

62/44--.46
62/40--.46

5133499

58/44--.46
58/40--.46

5133687

58/44--.46 ER

5133721

66/44--.46
70/48--.46

5133771

58/4/--.46 ER

5133772

62/46--.46 ER

5133773

62/42--.46 ER

5133784

58/40--.46 ER

5133785

62/40--.46 ER

5133786

62/44--.46 ER

5133787

60/48--.46 ER

5133788

60/44--.46 ER

5133789

60/46--.46 ER

ER notes Ramps for Electric Reverse

Driven Springs

PART NUMBER

COLOR CODE

WIRE DIAMETER

FREE LENGTH +/-

.125

s

Force lbs. @

2.20”--1.10”

(+/-- 6%)

7042137

RED/BLUE

.218

4.767

140--200

7042164

RED/BLACK

.218

4.767

140--200

7042165

RED/GREEN

.218

4.767

120--220

7042166

RED/WHITE

.218

4.950

100--200

7042167

RED/SILVER

.207

4.950

125--175

7042168

RED/YELLOW

.207

4.400

100--150

7042198

BLACK/RED

.218

5.14

155--222

CLUTCHING

4.13

High Performance Roller Helix explained

The Helix for the High Performance Roller is designated for the angle and length of the angle on the back side
of the helix. You will see that the first number designates the steepest angle. The second number designates the
lowest angle, and the last number is a measurement of the length of the steepest angle.

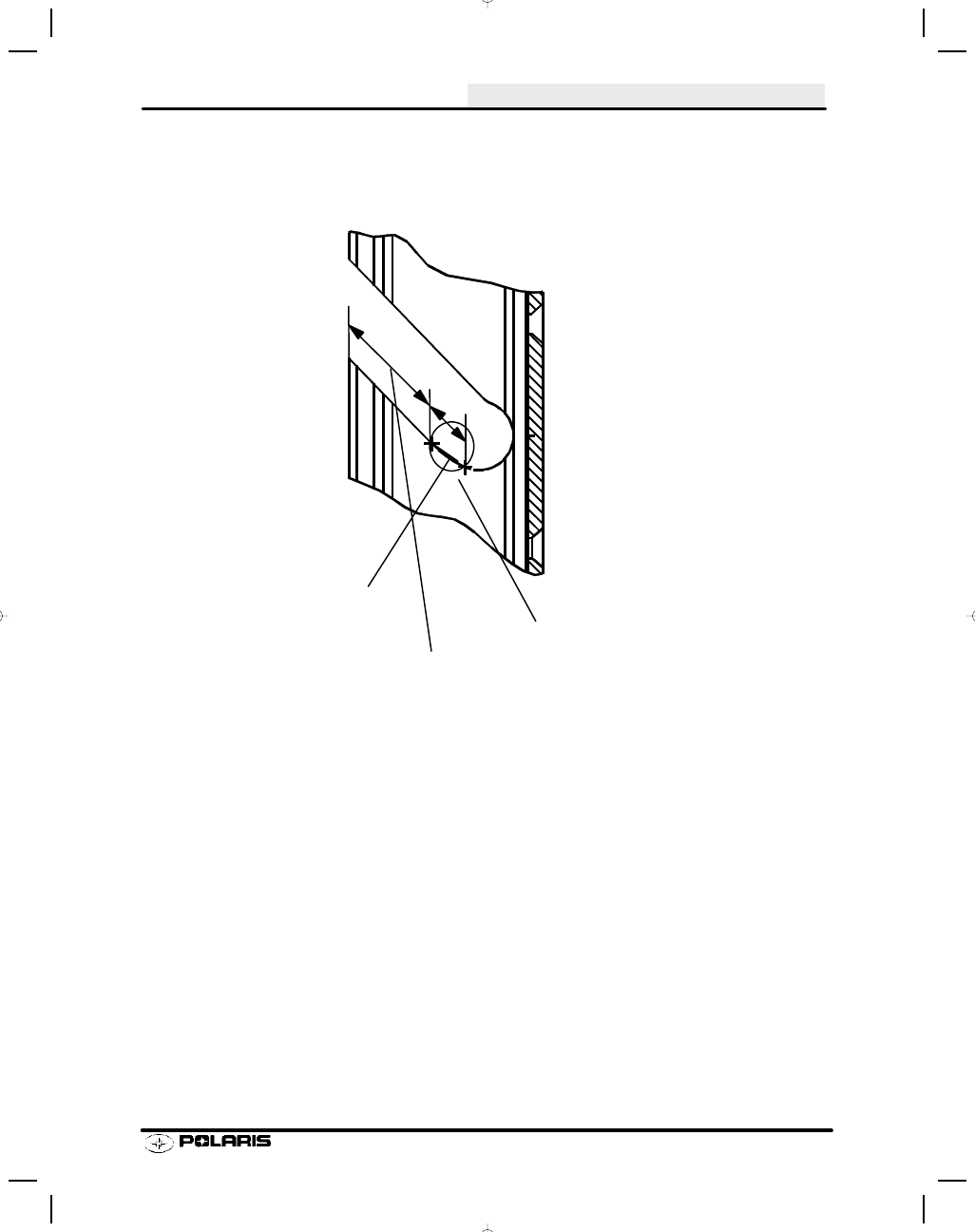

Example of a 66/44--.46 Helix

66 degree angle

44 degree angle

.46“ Inches of 66 degree angle

44_

66_

CLUTCHING

4.14

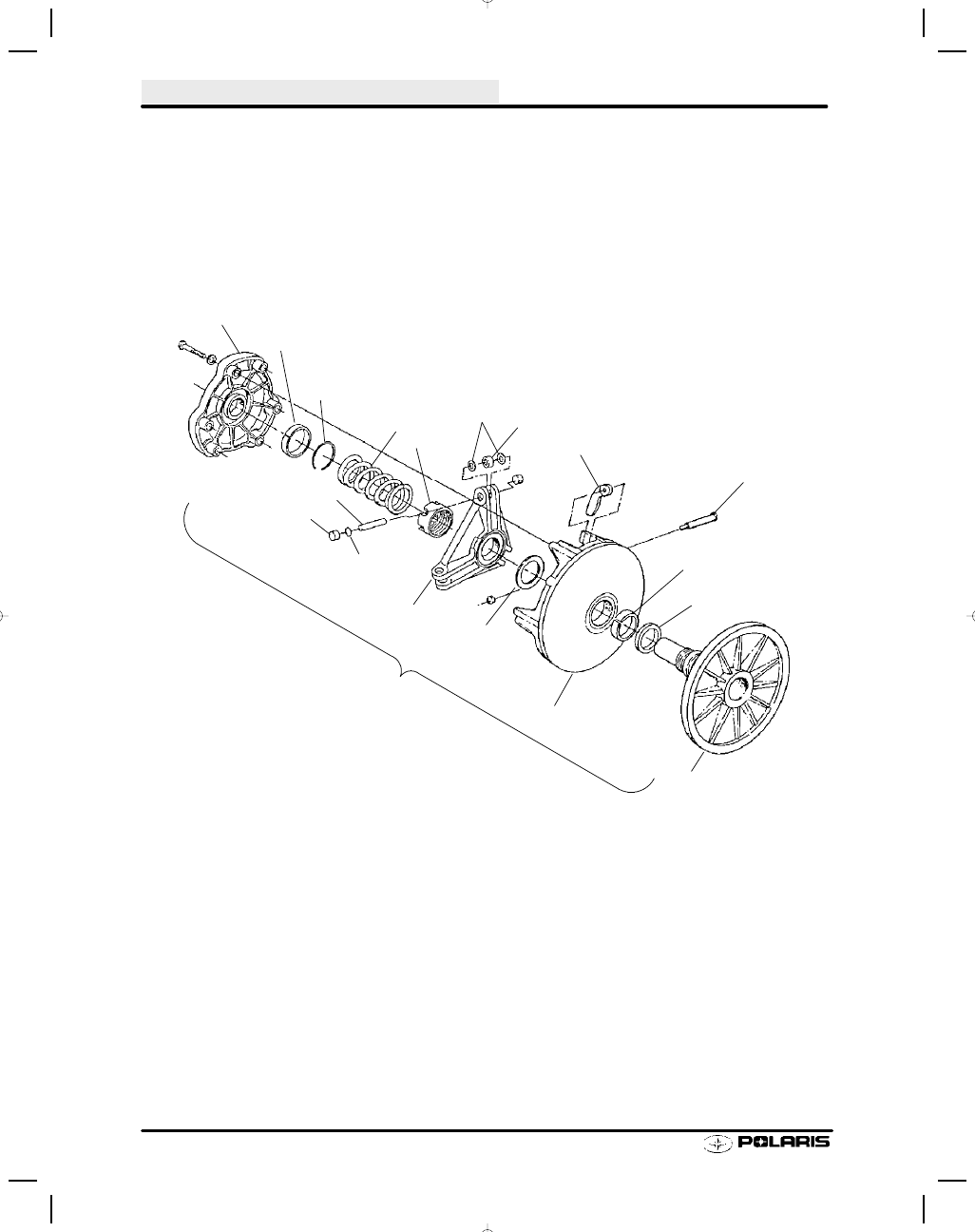

P-85 Drive Clutch Exploded View - Typical

Clutch Assembly
(Less weights, spring)

Cover

Cover Bushing

Retaining Ring

Spring

Jam Nut

Guide Button

Shim

Washer

Roller

Spacer

Weight w/Bushing

Weight Pin

Sleeve Bushing

Moveable Insert

Fixed Sheave

Moveable Sheave

Spider

Roller Pin

Do not lubricate drive clutch components

Replacement clutches come complete and balanced without clutch weights and clutch spring.
The clutch cover, spider, and sheaves cannot be purchased separately as replacement parts.

CLUTCHING

4.15

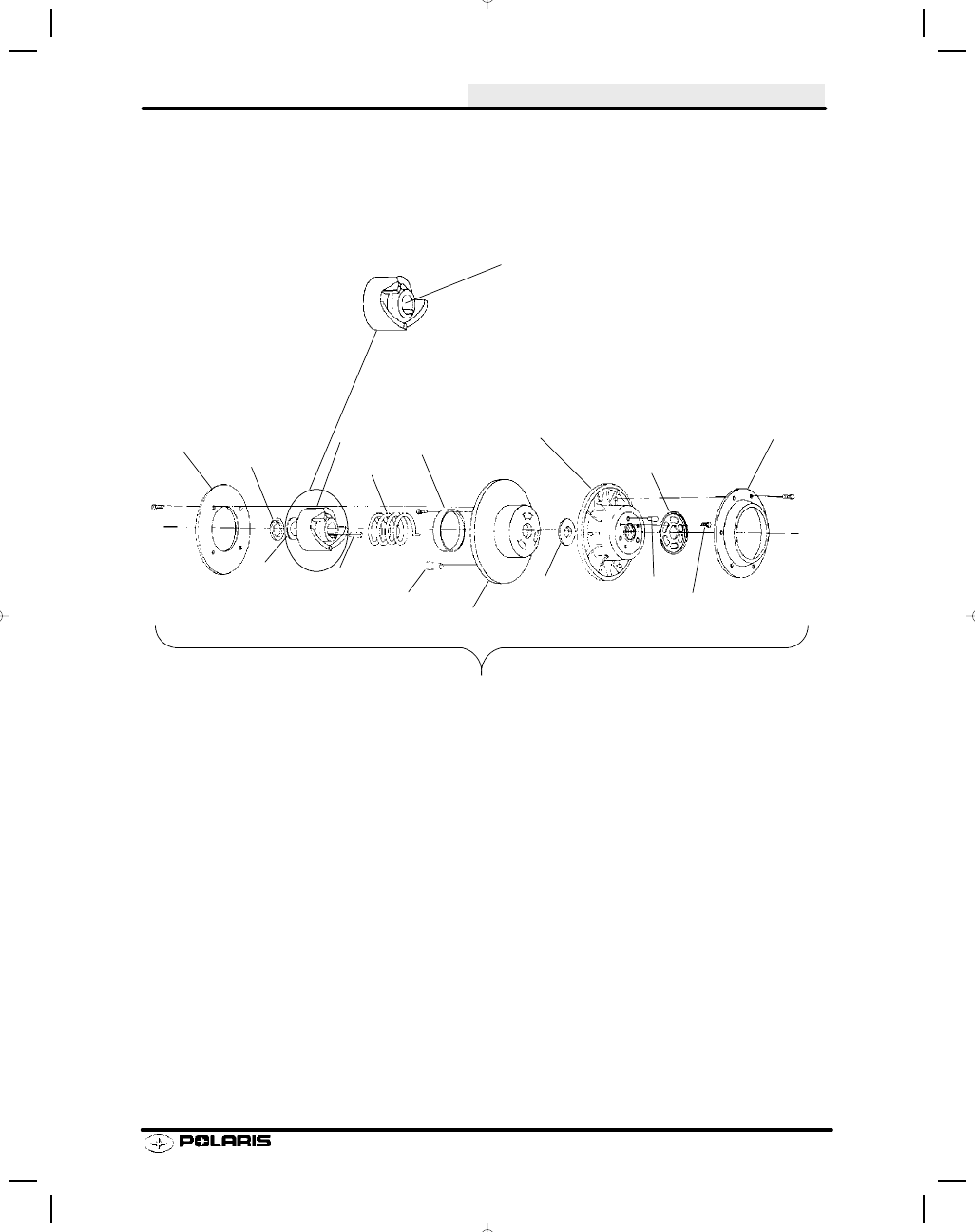

P-85 Driven Clutch Exploded View - Typical

Clutch Assembly

Driven Plate

Retaining Ring

Washer

Ramp

Key

Spring

Driven Bushing

Button

Moveable Sheave

Washer

Stationary Sheave

Pin

Adjustment Cam

Screw

Driven Cap

Do not lubricate driven clutch components
except inside of ramp helix hub to reduce
fretting and corrosion.

Replacement driven clutches come without ramp and spring. The moveable and stationary
sheaves cannot be ordered as separate service parts.
