Snowmobile Polaris FRONTIER CLASSIC (2004 year). Manual - part 2

A5

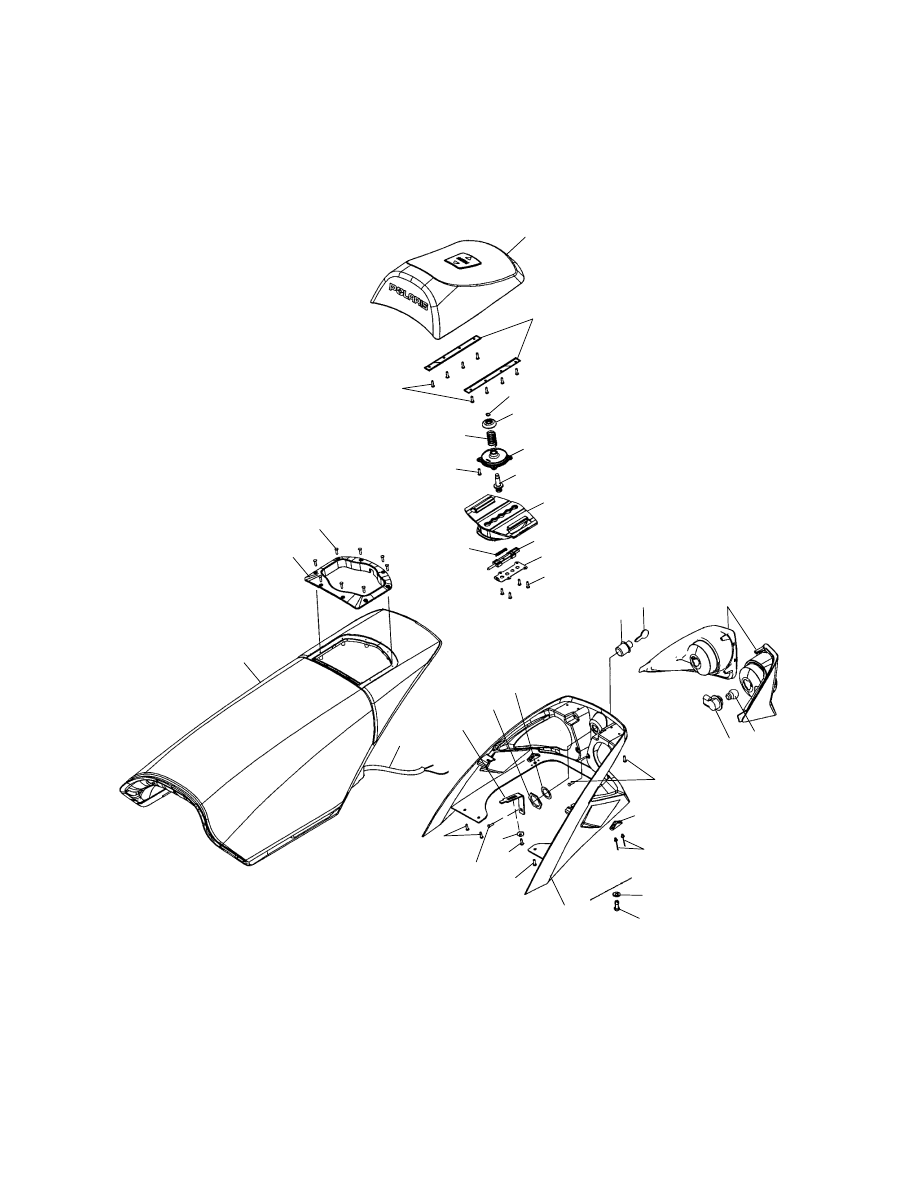

SEAT, ADJUSTABLE

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

2

3

4

5

6

7

8

9

10

10

10

10

10

11

12

13

14

15

16

17

20

24

25

26

23

27

28

29

30

31

21

21

21

22

E

2003 Polaris Sales Inc.

18

19

A6

SEAT, ADJUSTABLE

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5434819-070

1 Asm., Seat Bucket

2 5247123

2 Plate, Adjustable Seat

3 7710429

1 Ring, Retaining

4 5434822

1 Cap, Plunger, Seat Base

5 5133975

1 Plunger, Seat Bucket

6 5434821

1 Base, Plunger

7 5434816

1 Cover, Trunk

8 5434814

1 Latch, Trunk

9 5247107

1 Lock, Bracket

10 7512026

23 Screw

11 7081121

1 Lock, Adjustable Seat (Incl. 12)

12 4010904

1 Key, Adjustable Seat w/Keys NOTE:

When ordering Key PN 4010904 be

sure to specify dash number as found

on Key or Lock Bezel (-03 through -07)

13 2410395

2410396

1

1

Asm., Taillight, LH

Asm., Taillight, RH

14 4010764

2 Bulb, Taillight

15 4010767

2 Socket, Bulb

16 5631194

2 Nut, Seat

17 7621319

4 Rivet

18 7555828

2 Washer, Belleville

19 7517219

2 Screw

20 5434813-070

1 Trunk, Bottom, BLK

21 7518238

16 Screw

22 7555792

1 Washer

23 7081162

1 Screw, Trunk Lock

24 7081161

1 Washer, Trunk Lock

25 7081160

1 Nut, Trunk Lock

26 5247221

1 Bracket, Pushlock

27 2461126

1 Harness, Taillight

28 2683170

2683334

1

1

Asm., Seat, Adjustable (Blue Diamond)

Asm., Seat Cover, Adjustable Seat

(Blue Diamond)

29 5434812

1 Flange, Trunk

30 7042232

1 Spring, Compression, Lock

31 7042199

1 Spring, Compression, Plunger

8/03

A7

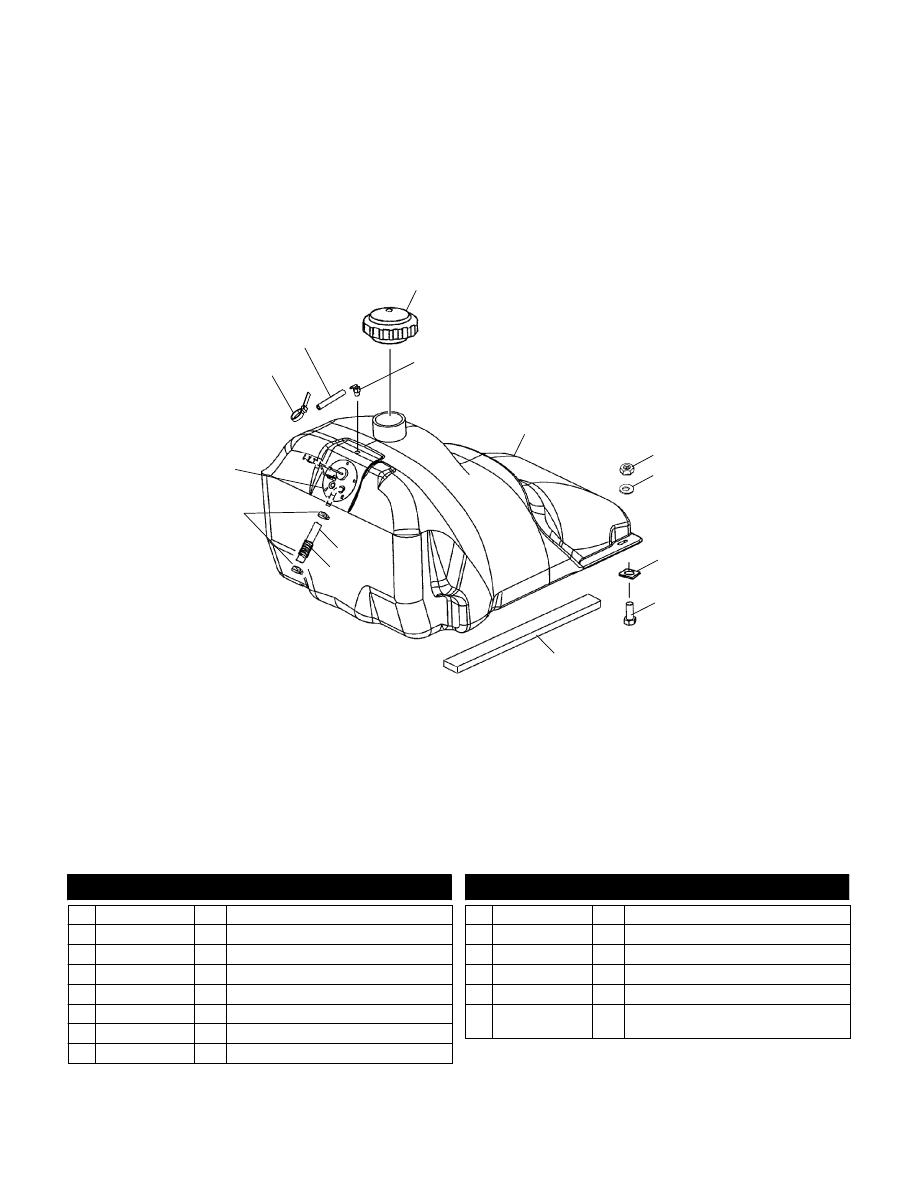

GAS TANK

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

3

4

5

8

7

9

10

6

2

13

11

12

1

E

2003 Polaris Sales Inc.

14

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7080804

2 Cable Tie

2 8450061-600

AR Line, Oil

3 2511195-070

1 Asm., Cap, Fuel

4 7052095

1 Fitting, 90 Degree

5 2520388

1 Asm., Tank, Fuel (Incl. 4)

6 7542122

2 Nut, Nylok

7 7555960

2 Washer, Flat

8 7670021

2 Nut, Speed

9 7512193

2 Bolt, Carriage

10 5810947

2 Foam, Seal

11 8450044-153

AR Line, Fuel

12 8360052-15

1 Tubing, Convoluted

13 7080417

2 Clamp, Hose, Screw Type

14 --------------

2202692

1

1

Pump, Fuel

Kit, Fuel Tank Gasket (Incl. Screws)

7/03

A8

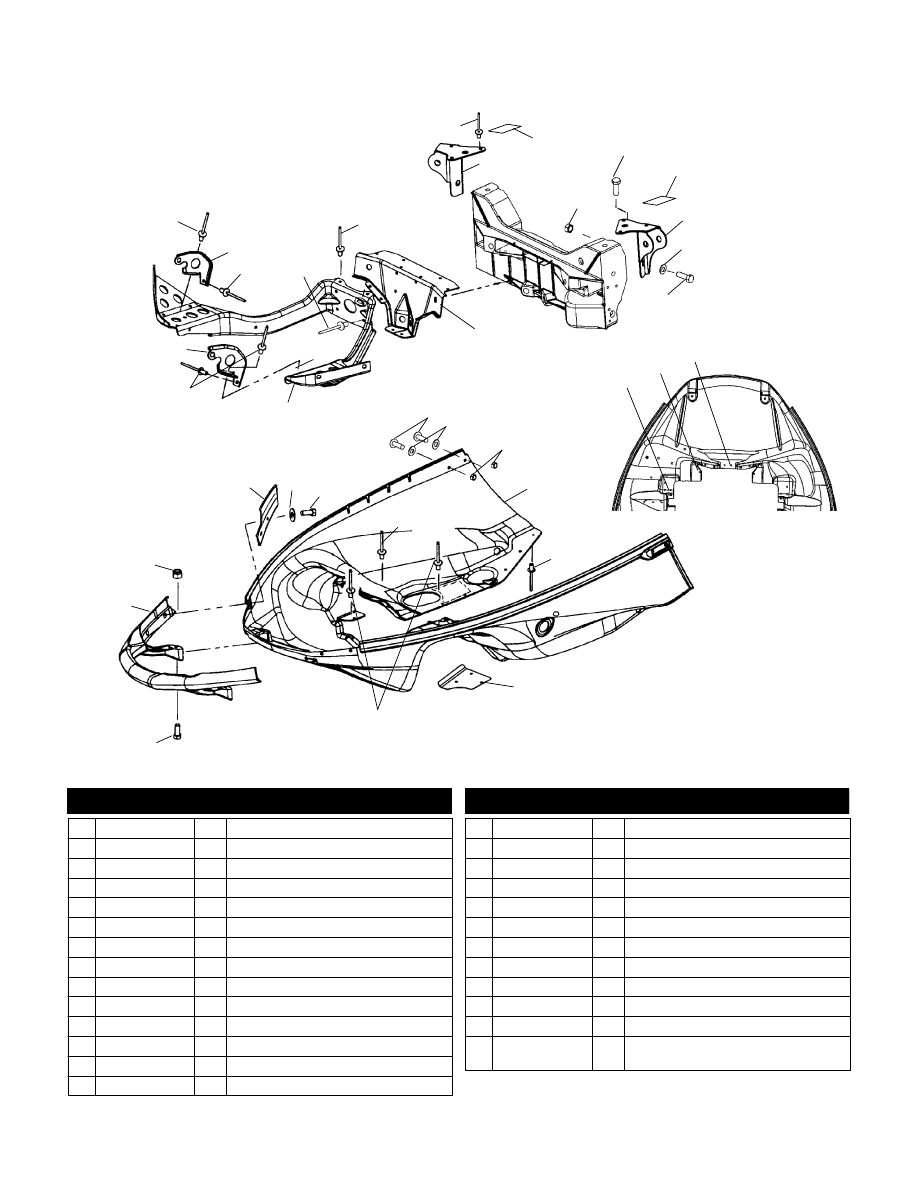

NOSEPAN

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

1

2

13

12

20

9

17

25

16

24

14

9

15

1

1

23 22

21

7

3

6

5

6

1

18

19

26

10

11

4

4

9

8

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661637

14 Rivet

2 5243992-067

1 Hinge, Pivot, Lower, RH

3 5243978

1 Mount, Upper, Shock, RH

4 5810947

1 Foam, Seal

5 7547180

4 Nut, Flanged, Nylon

6 7517935

2 Screw

7 5243977

1 Mount, Upper Shock, LH

8 7556153

2 Washer

9 7621467

21 Rivet

10 7621431

2 Rivet

11 7661136

6 Rivet

12 5244049-067

1 Bracket, Radius Rod Support

13 5244050

1 Brace, Pan, Lower

14 5243991-067

1 Hinge, Pivot, Lower, LH

15 7542153

2 Nut, Flanged, Nylok

16 5433518-070

1 Asm., Bumper, Front

17 7512163

2 Bolt

18 7621472

3 Rivet

19 5245853

1 Shield, Exhaust, Heat, Extended

20 5434183-070

1 Nosepan, Black

21 7542122

4 Nut, Nylok

22 7555827

4 Washer

23 7515166

4 Screw

24 7517312

4 Screw

25 7552801

4 Washer, Spring Lock

26 5244888

5244889

1

1

Guide, Hood, LH

Guide, Hood, RH

8/03
