Снегоход Lynx Adventure 600 ACE. Руководство - часть 8

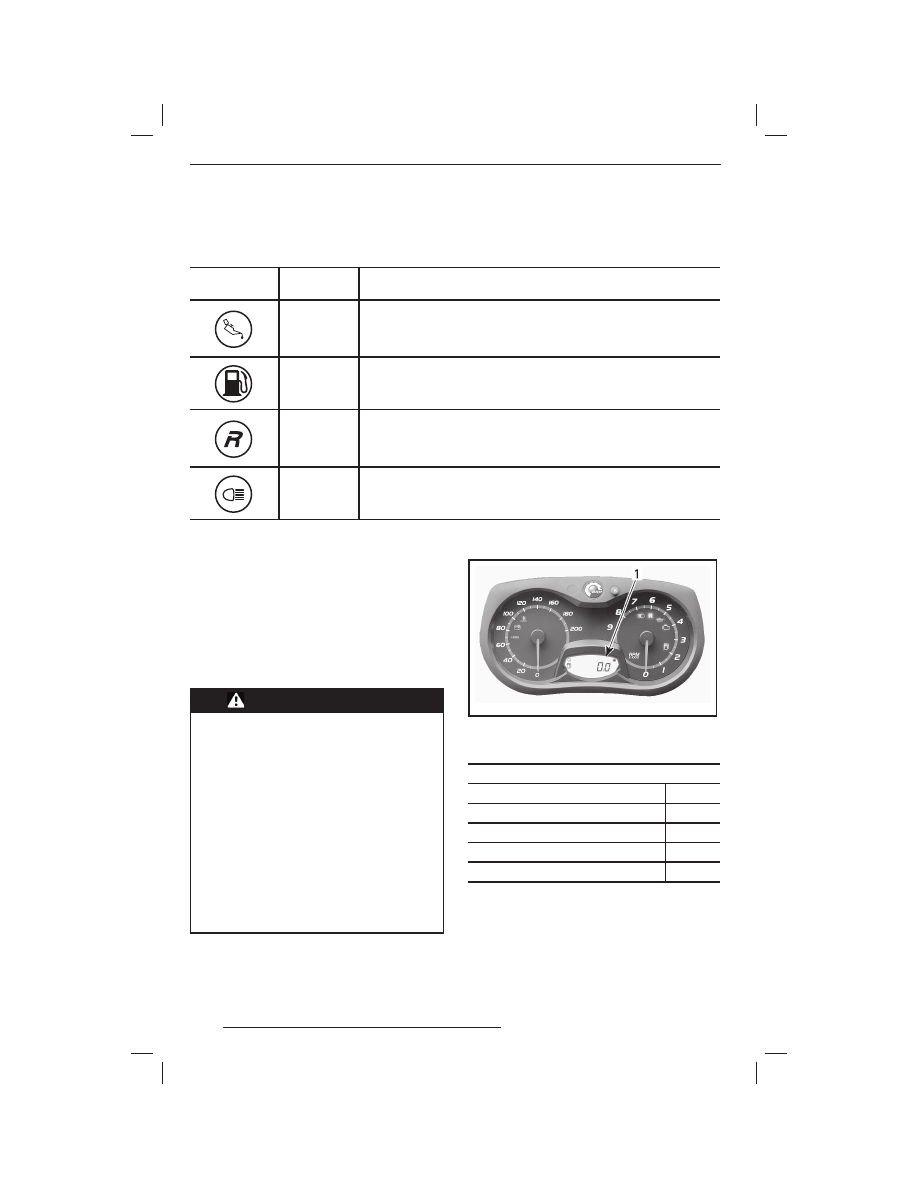

Подробное описание сигнальных ламп при-
ведено в расположенной ниже таблице. Для
получения дополнительной информации, см.
раздел «СИСТЕМА МОНИТОРИНГА».

СИГНАЛЬНЫЕ

ЛАМПЫ

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

4 коротких

звуковых сиг-

нала каждые

5 минут

Низкое  давление  масла.  Остановите  снегоход  в  безопасном  ме-
сте  и  проверьте  уровень  моторного  масла.  Доведите  уровень  масла
до  нормы.  Если  уровень  масла  соответствует  норме,  прекратите  экс-
плуатацию снегохода и свяжитесь с авторизованным дилером LYNX.

—

Низкий уровень топлива. На индикаторе уровня топлива отображает-
ся одно (1) деление. Как можно раньше заправьте снегоход топливом.

Медленные

продолжи-

тельные сиг-

налы

Включён задний ход.

—

Включён дальний свет фар.

Кнопка SET (S)

Кнопка используется для просмотра, на-
стройки, и сброса показаний, отображае-
мых на цифровом дисплее.
Для сохранения настроек двигатель должен
быть запущен.

Цифровой дисплей

На дисплей в режиме реального времени
выводится полезная для водителя инфор-
мация.

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с циф-

рового дисплея во время дви-

жения отвлекает внимание во-

дителя от дороги и управления

снегоходом. Это может привести

к аварии, что в свою очередь,

к серьёзным травмам или смер-

ти. Перед считыванием данных

с ц ифрово г о д ис пл ея, убе д и -

тесь, что перед Вами свободное

пространство без препятствий,

снизьте скорость до минимума.

Перед тем как проводить какие-

либо настройки дисплея, остано-

витесь в безопасном месте вне

трассы.

mmo2 008 -003 -013_b

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1. Цифровой дисплей

ФУНКЦИИ ДИСПЛЕЯ

ФУНКЦИЯ

РАЗДЕЛ

Одометр

Счётчик пробега за поездку «А» или «B»

Счётчик моточасов

Уровень топлива

ПРИМЕЧАНИЕ: Многофункциональный циф-
ровой дисплей настроен на заводе для по-
казаний в единицах измерения, принятых
в США и Великобритании, однако, его на-
стройку можно изменить для показаний еди-
ниц в Метрической системе мер. Для этого
следует обратиться к дилеру LYNX.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

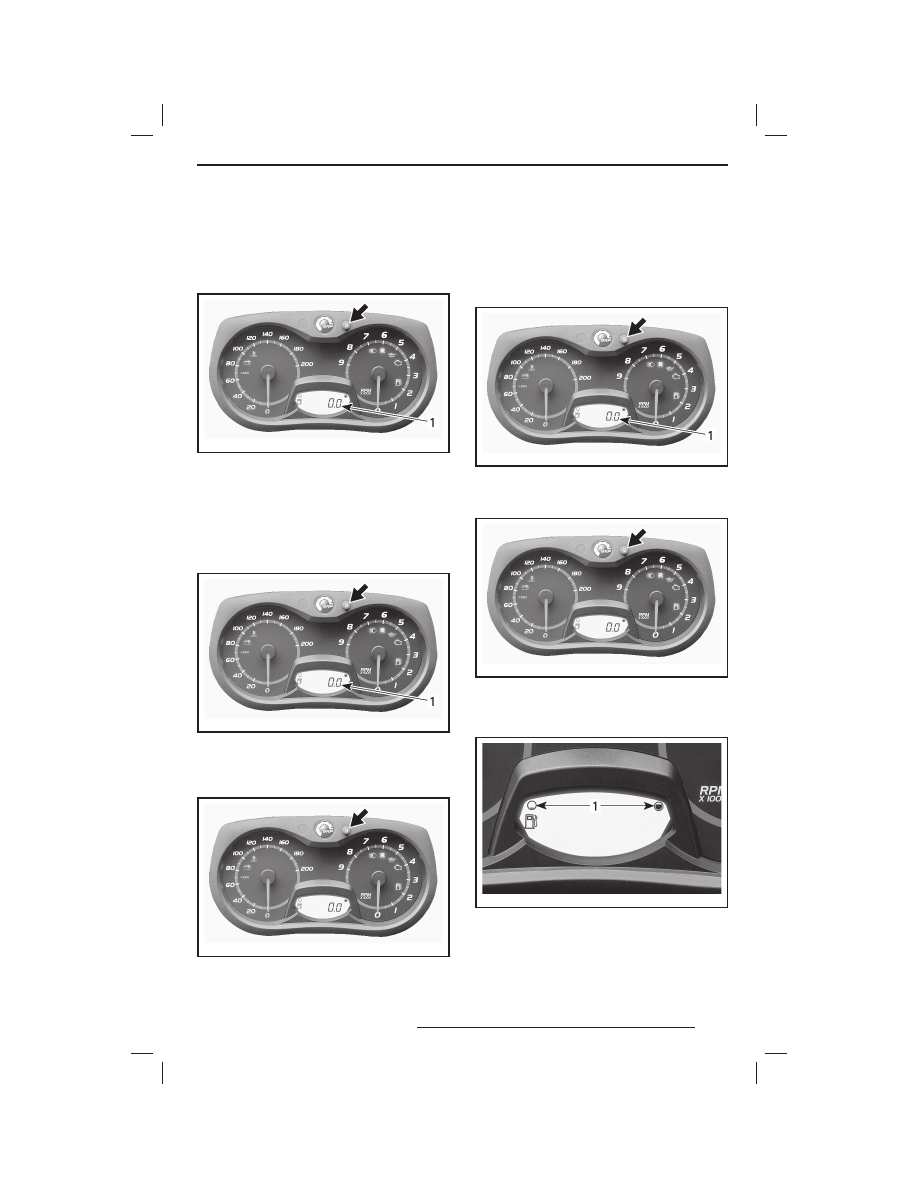

A) Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Для выбора режима одометра нажмите кноп-
ку SET (S).

mmo2 008 -003 -013_c

1. Режим одометра

В) Счётчик пробега за поездку «A»

или «B»

Показывает пробег снегохода с момента по-
следнего сброса показаний.
Для выбора режима счётчика пробега за по-
ездку (TRIP A/TRIP B) нажмите кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_d

C) Счётчик моточасов

При включённом электрооборудовании этот
счётчик регистрирует наработку двигателя
с момента последнего сброса показаний.
Для выбора режима счётчика моточасов
(HrTRIP) нажмите кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_d

D) Уровень топлива

Сегментный индикатор непрерывно показы-
вает остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Диапазон показаний

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

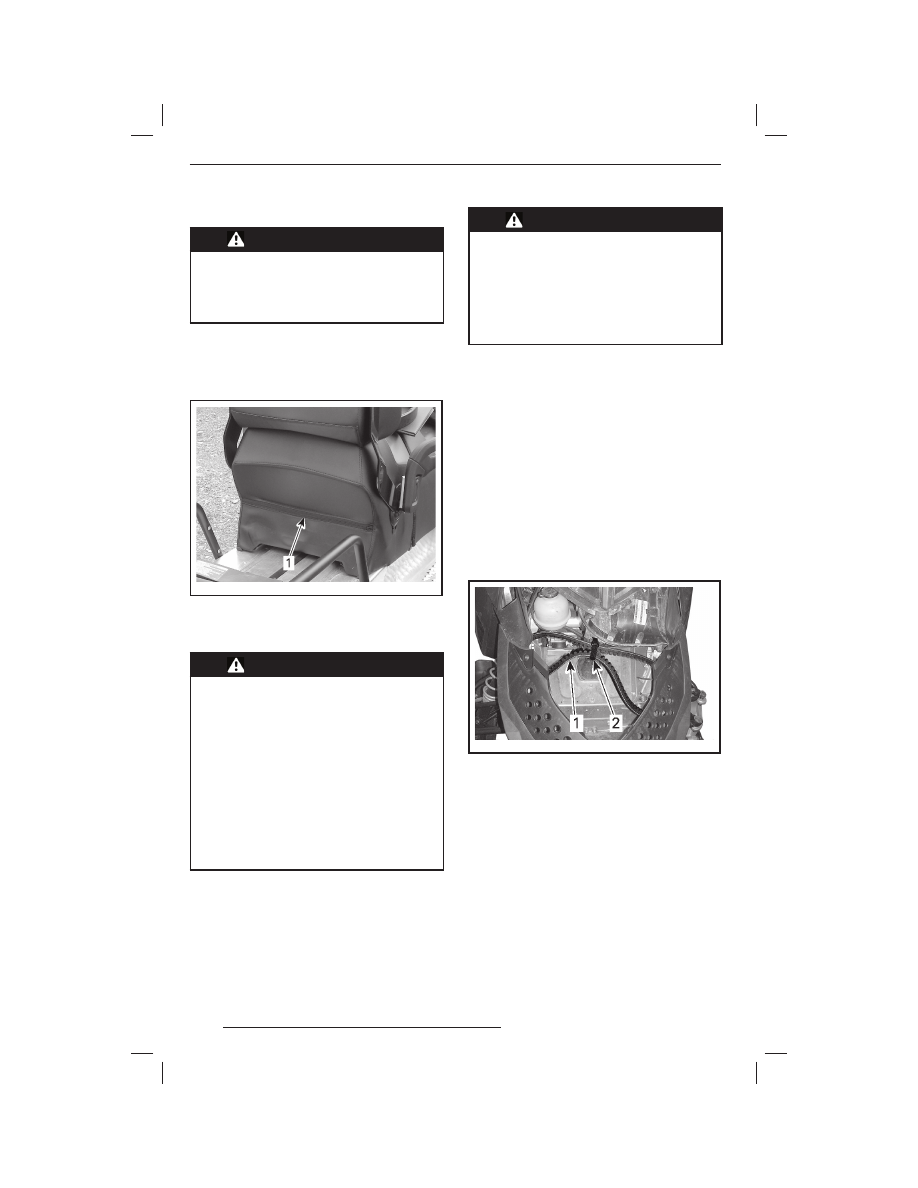

11) Багажное отделение

ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н о е о тд е л е н и е д о л ж н о

быть надёжно закрыто. Не остав-

л я й т е в б а г а ж н о м о тд е л е н и и

ос трые, т яжёлые или хрупкие

предметы.

Багажное отделение располагается в зад-
ней части заднего сиденья.
Легко открывается и закрывается с помо-
щью молнии.

mmo2 010 -003 -008_a

1. Молния багажного отделения

12) Задняя багажная пло-

щадка

ПРЕДОСТЕРЕЖЕНИЕ

Все предметы на задней багаж-

ной площадке должны быть на-

дёжно закреплены. Не перевоз-

ите хрупкие предметы. Тяжёлый

груз на задней багажной площадке

может ухудшить управляемость

снегохода. Рег улируйте подве-

ску в соответствии с нагрузкой.

Грузоподъёмность задней багаж-

ной площадки ограничена: мак-

симум — 15,8 кг. При перевозке

груза передвигайтесь осторож-

но. Неровности дороги преодо-

левайте на малой скорости.

13) Пассажирское сиденье

Несъёмное пассажирское сиденье со спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Сидя на снегоходе пассажир дол-

жен иметь возможность опирать-

ся ногами на подножки и дер -

жаться руками за поручни. Со-

блюдение этих требований по-

зволяет предотвратить возмож-

ное падение пассажира со снего-

хода.

14) Поручни пассажирского

сиденья

Обеспечивают для пассажира возможность
держаться.

15) Держатель запасного

ремня вариатора

Держатель предназначен для крепления за-
пасного ремня вариатора. Запасной ремень
не входит в комплект поставки снегохода.
Снимите капот, см. главу «КАПОТ» в теку-
щем разделе.
Установите ремень вариатора в держатель
как показано на рисунке и закрепите его с по-
мощью застёжки-«липучки».

mmo2 011 -009 -001_a

1. Запасной ремень вариатора
2. Застёжка-«липучка»

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

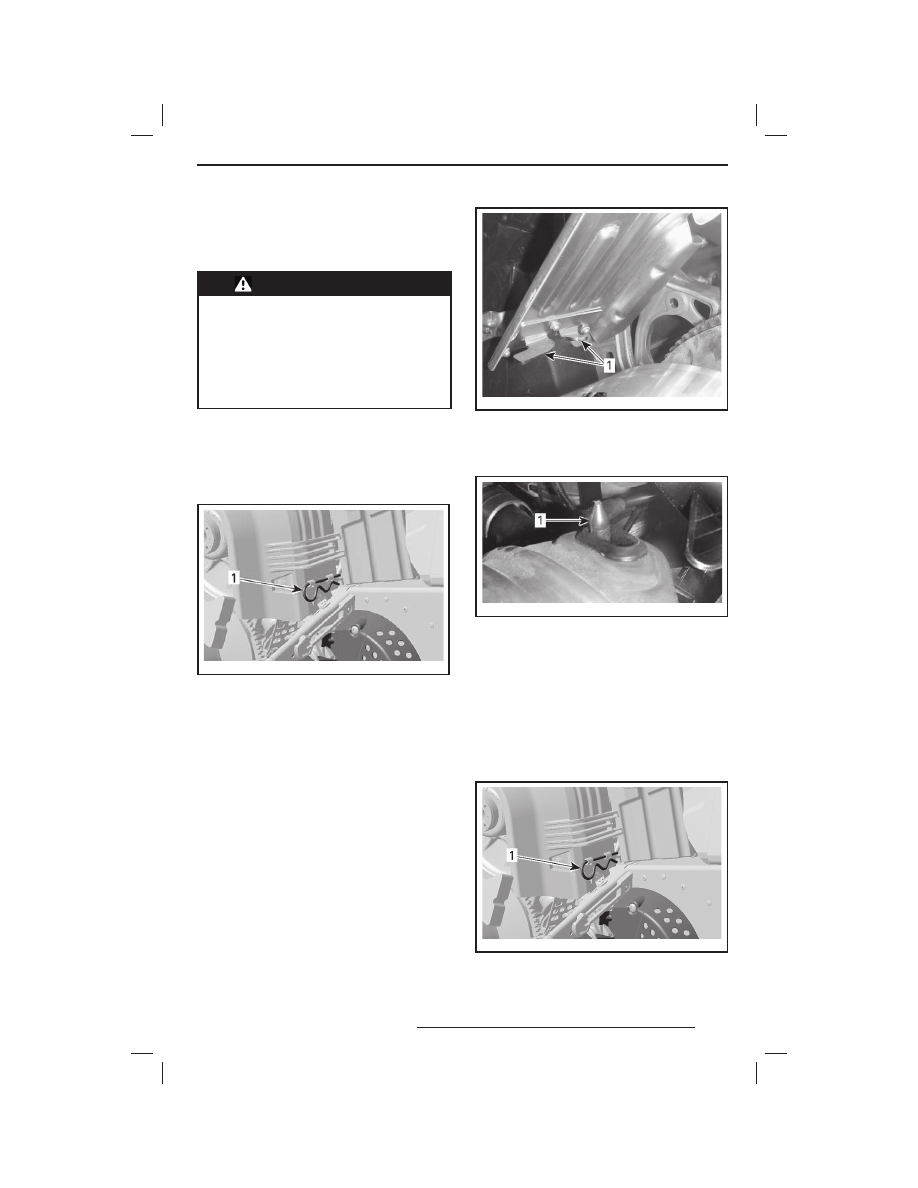

16) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня ва-

риатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

– со снятым кожухом ремня ва-

риатора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
Откройте левую боковую панель, описание
операций см. в данном разделе.
Извлеките проволочный фиксатор.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть и, по-
вернув наружу, извлеките из передних вы-
ступов.

Установка защитного кожуха ремня

вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Поместите передний левый вырез кожуха
над длинным выступом.
Повернув кожух внутрь, введите узкий вы-
ступ в правую прорезь.

mmo2 009 -003 -010_a

1. Выступы

Установите уплотнитель на фиксирующий
палец. Для этого, возможно, потребуется
слегка приподнять консоль.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
