Chassis

11.1

CHAPTER 11

Chassis

11

Rev. 1 07/2006

HOOD / MFD / HEADLIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11.2

ASSEMBLY ILLUSTRATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.2
HOOD / PLASTIC REPAIR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.2

CONSOLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.3

ASSEMBLY ILLUSTRATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.3

BUMPER / STEERING LOOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11.4

ASSEMBLY ILLUSTRATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.4

SEAT ASSEMBLIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11.5

IQ FIXED SEAT ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.5
IQ REMOVABLE SEAT ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.5
IQ TOURING SEAT ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.5
SEAT COVER REPLACEMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.6

BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.6

ASSEMBLY (TYPICAL)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.6

NOSEPAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.7

REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.7

DECALS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.7

DECAL REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.7
DECAL INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.8

11.2

Chassis

Rev. 1 07/2006

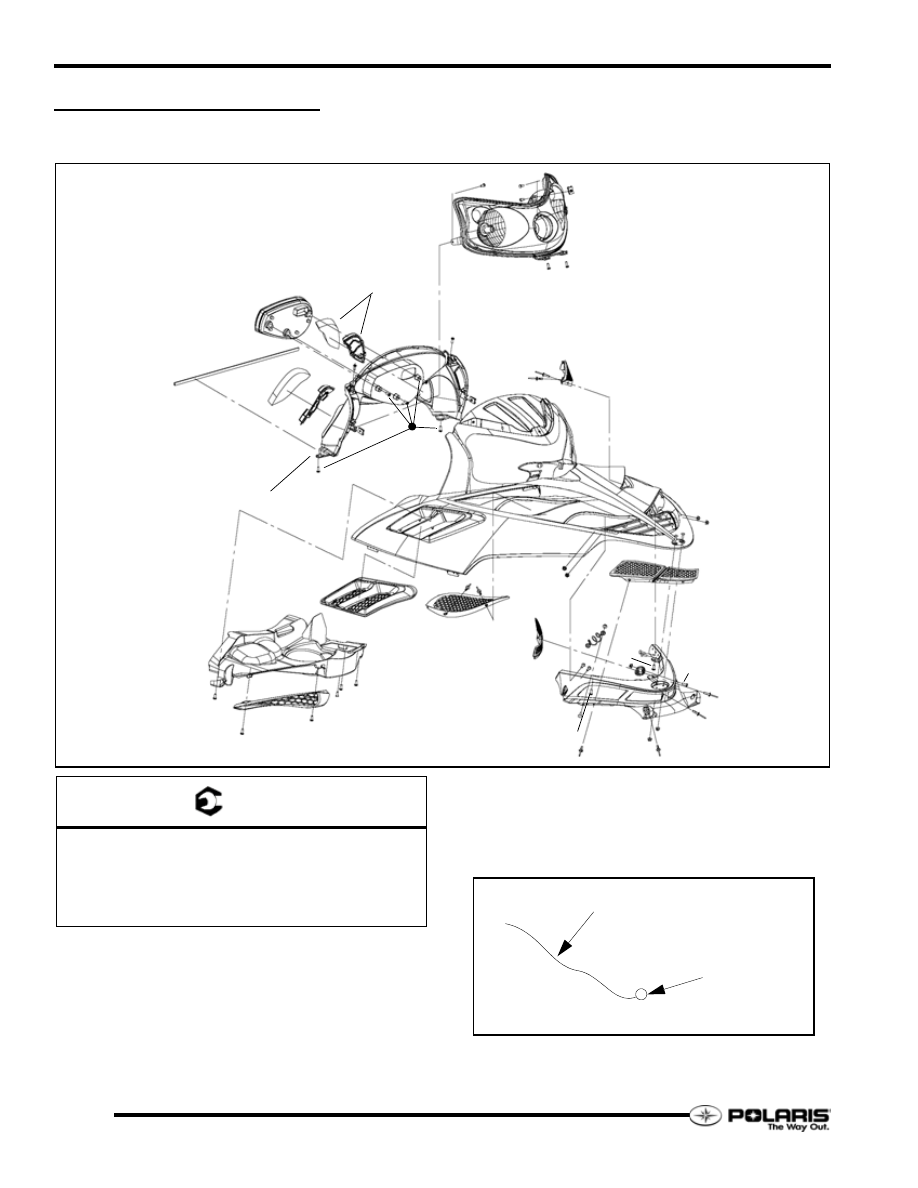

HOOD / MFD / HEADLIGHT

Assembly Illustration

Hood / Plastic Repair

Hoods are made of Thermoplastic Olefin (TPO) and cannot be
repaired. If a hood is broken it must be replaced. For small
cracks, drill a small hole on both ends of the crack to limit
spreading.

HEADLIGHT ASSEMBLY

MFD GAUGE

PRE FILTER / BRACKET

INSTRUMENT POD

HEADLIGHT ACCESS COVER

HOOD HINGE / GRILL

A

B

B

C

C

C

C

C

C

C

C

D

D

D

D

D

D

D

D

SEAL

= T

A: 12 - 15 In.Lb. (1.3 - 1.7Nm)
B: 15 - 20 In.Lb. (1.7 - 2.25Nm)
C: 5 In.Lb. (.6Nm)
D: 22 In.Lb. (2.5Nm)
Apply torque to nut, not screw.

Crack

Drill hole

11.3

Chassis

11

Rev. 1 07/2006

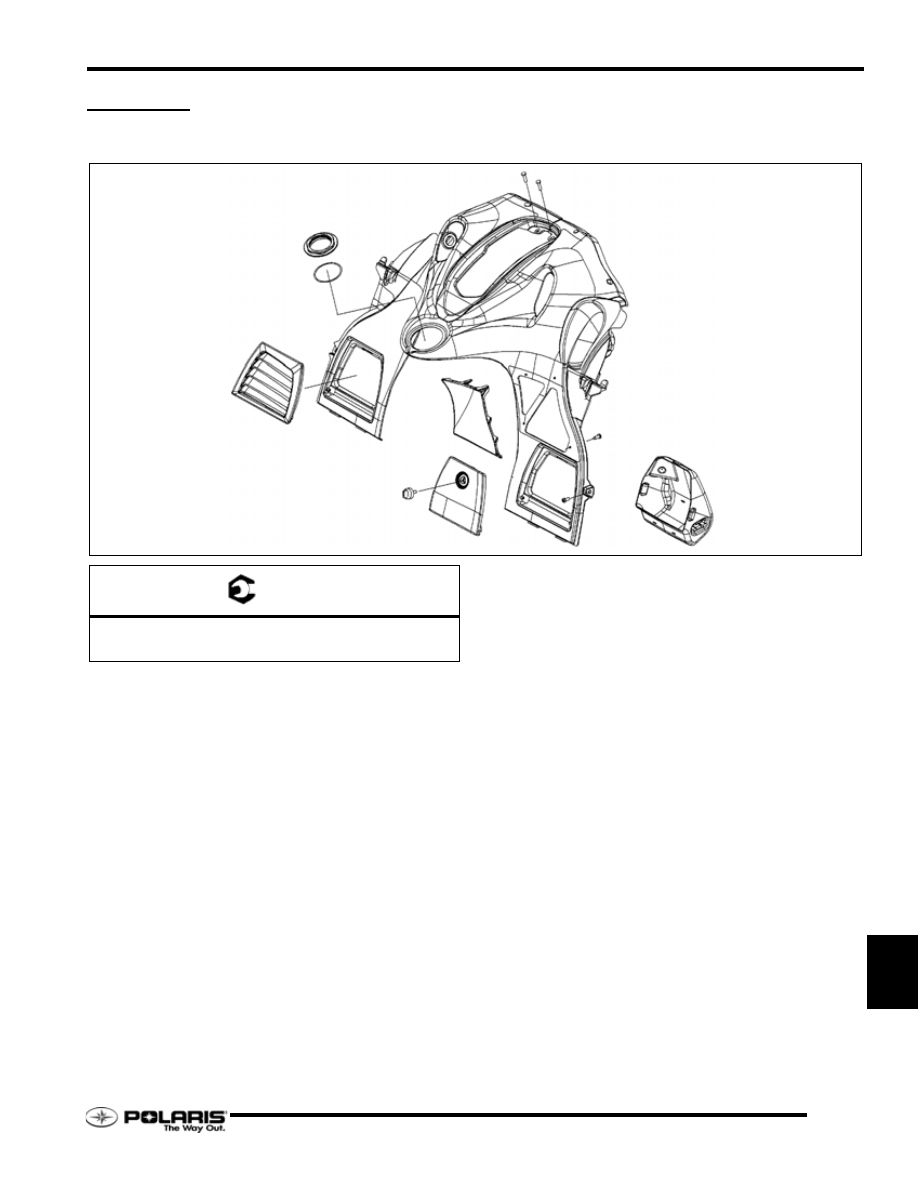

CONSOLE

Assembly Illustration

CONSOLE

STORAGE BUCKET

DOOR

VENT COVER

VENT PANEL

FILLER NECK NUT

O RING

A

A

B

= T

A: 40 In.Lbs. (4.5 Nm)
B: 5.5 Ft.Lbs. (7.5 Nm)

11.4

Chassis

Rev. 1 07/2006

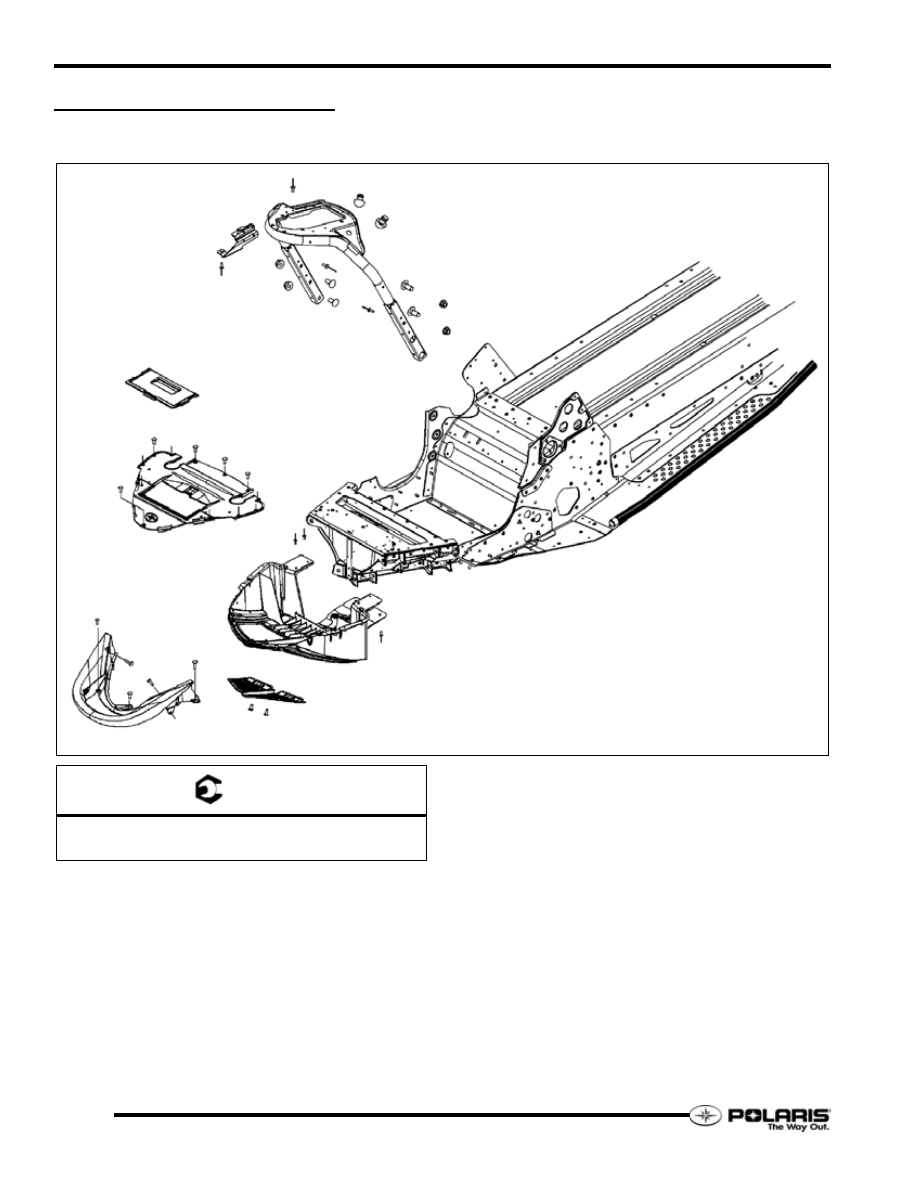

BUMPER / STEERING LOOP

Assembly Illustration

STEERING HOOP

BUMPER

NOSEPAN

SCREEN

CLOSEOFF

A

A

A

A

B

B

FUEL TANK BUMPERS

= T

A: 18 Ft.Lb. (24 Nm)
B: 30 In.Lbs. (3 Nm)
