5.5

Engine Removal and Installation

5

Rev. 1 07/2006

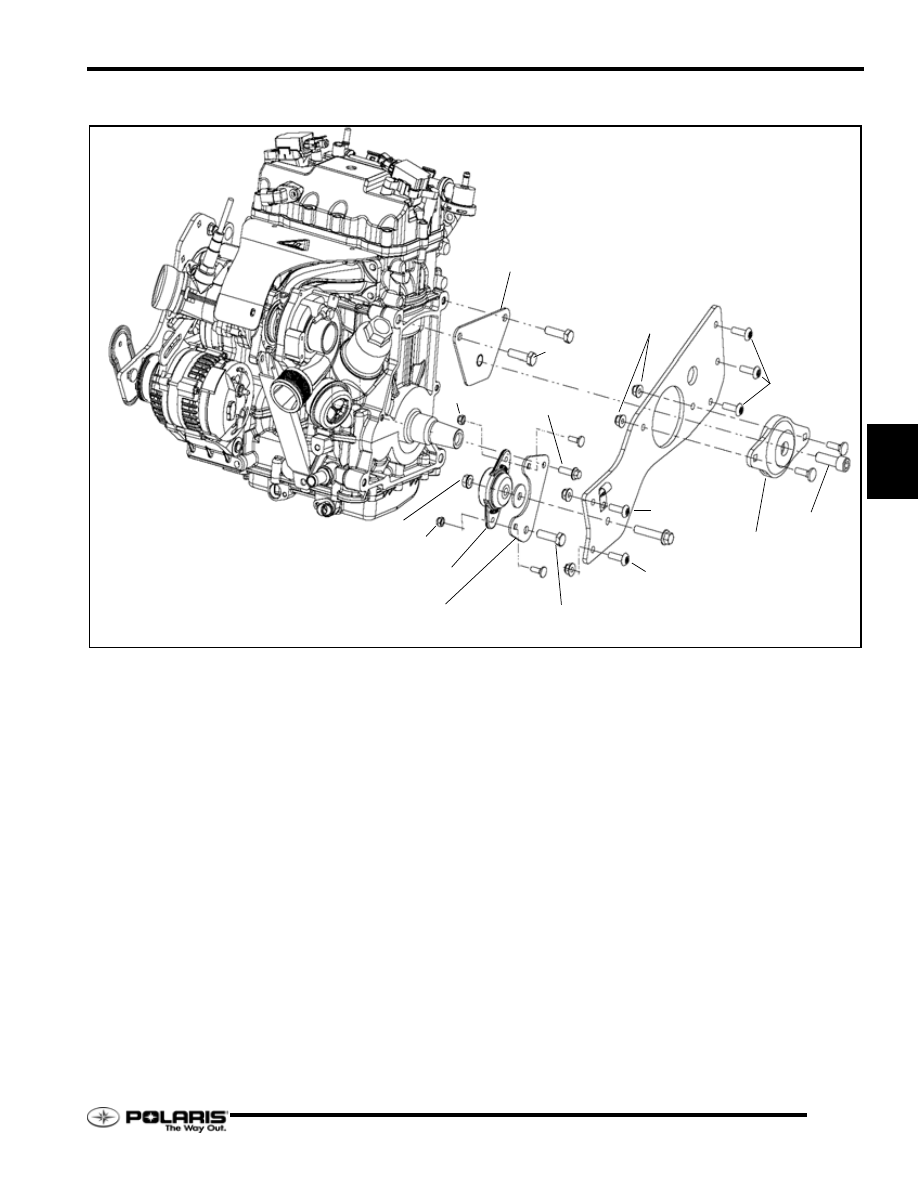

PTO-Side Engine Mounting

ENGINE MOUNT PLATE

ENGINE MOUNT

ENGINE MOUNT

FRONT MOUNT PLATE

FRONT MOUNT STRAP PLATE

50Ft.Lb. (68 Nm)

50Ft.Lb. (68 Nm)

22Ft.Lb. (30 Nm)

12Ft.Lb. (16 Nm)

12Ft.Lb. (16 Nm)

29Ft.Lb. (40 Nm)

70Ft.Lb. (95 Nm)

19Ft.Lb. (26 Nm)

22Ft.Lb. (30 Nm)

22Ft.Lb. (30 Nm)

22Ft.Lb. (30 Nm)

NOTES

Engine Removal and Installation

5.6

Rev. 1 07/2006

FS / FST Engine

6.1

CHAPTER 6

FS / FST Engine

6

Rev. 1 07/2006

ENGINE OVERVIEW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2

ENGINE SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2
FASTENER TORQUE SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5
CYLINDER HEAD / CRANKCASE TORQUE PATTERNS. . . . . . . . . . . . . . . . . . . . . . . . 6.6
SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.7

ENGINE INSPECTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.8

COMPONENTS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.8

ASSEMBLY EXPLODED VIEWS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6.14

VALVE COVER ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.14
VALVE TRAIN ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.15
BED PLATE / SCAVENGE OIL PUMP ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.16
OIL FILTER ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.17
WATER OUTLET MANIFOLD ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.18
WATER PUMP ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.19
HIGH PRESSURE OIL PUMP ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.20
CHAIN TENSIONER / CHAIN GUIDE ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.21
CRANKCASE ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.22
PISTON ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.23
VALVE ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.24
CRANKSHAFT / BALANCE SHAFT ASSEMBLIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.25
FRONT (MAG-END) GEAR COVER ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.26
MAG ENGINE MOUNT / ALTERNATOR BRACKET . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.26
STARTER MOTOR ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.27

DISASSEMBLY / ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6.28

VALVE COVER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.28
BEDPLATE / SCAVENGE PUMP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.28
WATER OUTLET MANIFOLD-THERMOSTAT ASSEMBLY . . . . . . . . . . . . . . . . . . . . . 6.28
WATER PUMP ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.29
MAG GEAR COVER ASSEMBLY / WATER PUMP DRIVESHAFT REMOVAL AND INSTALLATION6.30
FLYWHEEL REMOVAL AND INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.31
HIGH PRESSURE OIL PUMP  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.32
GEAR TRAIN  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.33
CYLINDER HEAD / VALVE TRAIN  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.34
CRANKCASE / CRANKSHAFT / PISTONS  / BALANCE SHAFT . . . . . . . . . . . . . . . . . 6.37
CONNECTING ROD BEARING OIL CLEARANCE INSPECTION. . . . . . . . . . . . . . . . . 6.38
BEARING REPLACEMENT GUIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.38
CRANKSHAFT MAIN BEARING OIL CLEARANCE INSPECTION . . . . . . . . . . . . . . . . 6.39
BEARING REPLACEMENT GUIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.39
CRANKCASE / CRANK TRAIN / PISTON ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . 6.40
TIMING CHAIN INSTALLATION / LOCATING TDC. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.42

6.2

FS / FST Engine

Rev. 1 07/2006

ENGINE OVERVIEW

Engine Specifications

FS / FST Engine Specifications

C

OMPONENT

S

PECIFICATION

Engine Model Number
2006
- Naturally Aspirated (NA)
- Intercooled Turbo
2007
-Naturally Aspirated (NA)
-Intercooled Turbo

S3032-7575-PS7E
S3033-7575-PS7F

S3295-7575-PS7E
S3176-7575-PS7F

Engine Type

8 Valve - SOHC - Parallel Twin Cylinder w/ Counter Balancer

Displacement

749 cc

Bore x Stroke (Inches)

85 x 66mm (3.346

″ x 2.598″)

Compression Ratio
- NA
- Turbo

11.5:1
9.0:1

Cranking Cylinder Compression @ Sea Level (Approximate)
- NA
- Turbo

11.5 Bar (166 psi)
9.5 Bar (137 psi)

Lubrication System Specifications
- Recommended Engine Oil
- Capacity (Dry Engine)
- FS Models
- FST Models
- Capacity (Oil Change)
- FS Models
- FST Models
- Oil Filter Type

0W-50 Synthetic / Minimum Rating = SJ

3.3 - 3.7 US Quarts
3.95 - 4.2 US Quarts

2.125 - 2.5 US Quarts
2.75 - 3.0 US Quarts
Cartridge

Cooling System Specifications
- Recommended Coolant
- Capacity
- FS / FST Classic
- FST Switchback
- FST Touring
- Thermostat Opening Temperature
- System Pressure (Cap Pressure)
- Maximum System Pressure
- Engine Operating Temperature

60% Propolyne Glycol / 40% Distilled Water

6.0 US Quarts + 10oz. In Expansion Tank
6.0 US Quarts + 10oz. In Expansion Tank
6.7 US Quarts + 10oz. In Expansion Tank
68° - 72°C (154° - 161°F)
1 Bar (14.6 psi)
1.2 Bar (17.4 psi)
70° - 100°C (161° - 212°F)

Valve Clearance (Cold Engine)
- NA
 - Intake
 - Exhaust
- Turbo
 - Intake
 - Exhaust

.08 -.15mm (.003

″ -.006″)

.15 -.22mm (.006

″ -.008″)

.08 -.15mm (.003

″ -.006″)

.18 -.25mm   (.007

″ -.009″)

Valve Timing (1mm Valve Lift)
- EV Opens
- EV Closes
- IV Opens
- IV Closes

52° BBDC
2° ATDC
15° BTDC
50° ABDC

Valve Face Width

2mm (.078

″)

Valve Seat Contact Width
- EV
- IV

1.3 - 1.4mm (.051

″ -.055″)

1.1 - 1.2mm (.043

″ -.047″)

Valve Head Diameter
- IV
- EV

32.3 - 32.7mm (1.27

″ - 1.28″)

29.3 - 29.7mm (1.15

″ - 1.16″)

Valve Margin Thickness

.8mm (.031

″)
