Snowmobile Polaris 800 XC SP Model S01NP8BS(A)(B) (2001 year). Manual - part 3

A10

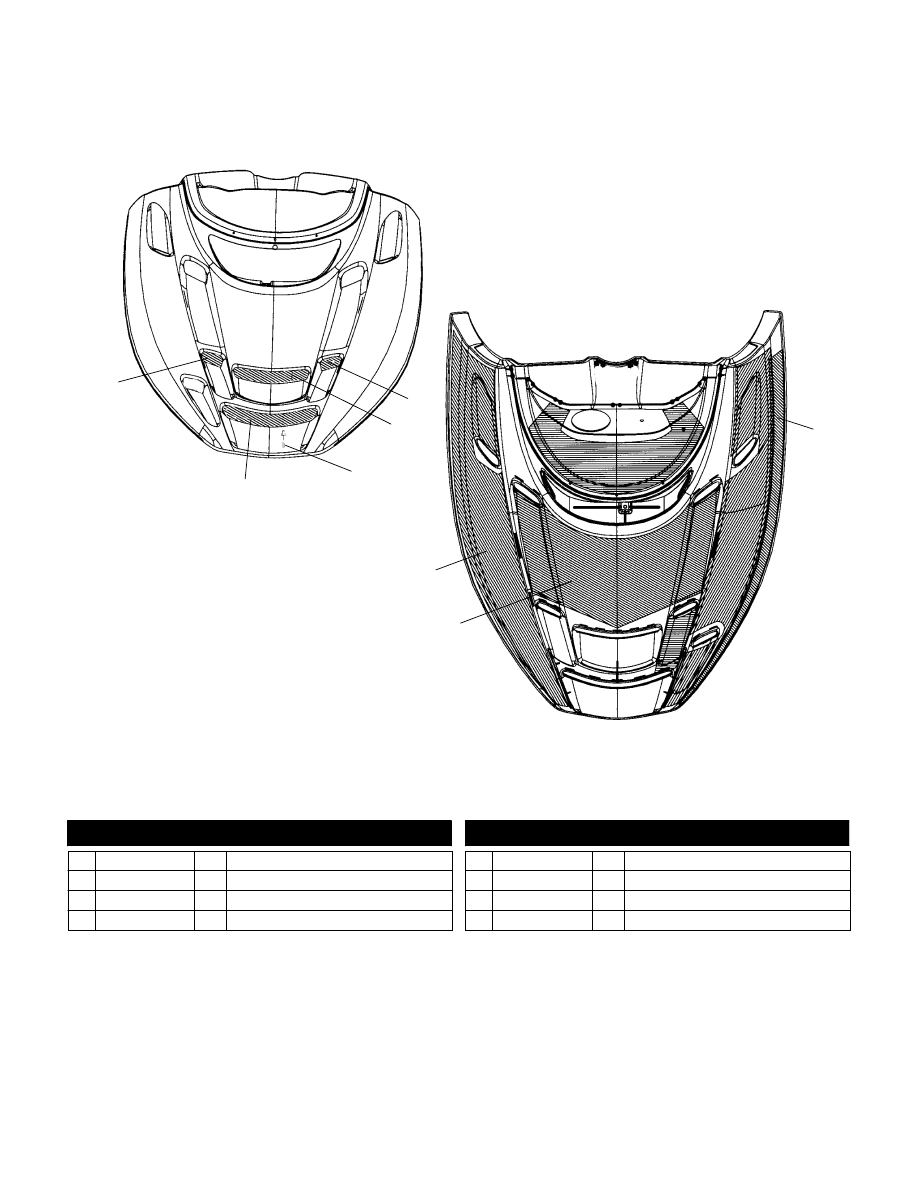

FOIL/FOAM

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

2

4

5

1

3

VIEW LOOKING AT HOOD FROM UNDERNEATH

8

6

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5243465-067

1 Screen, Hood, Nostril, RH

2 5243462-067

1 Screen, Hood, Louver, Front

3 7621334

7 Rivet

4 5243463-067

1 Screen, Hood, Louver, Rear

5 5243464-067

1 Screen, Hood, Nostril, LH

6 5812008

1 Foam, Hood, LH

7 5812007

1 Foam, Hood Center

8 5812017

1 Foil, Hood, RH

9/00

A11

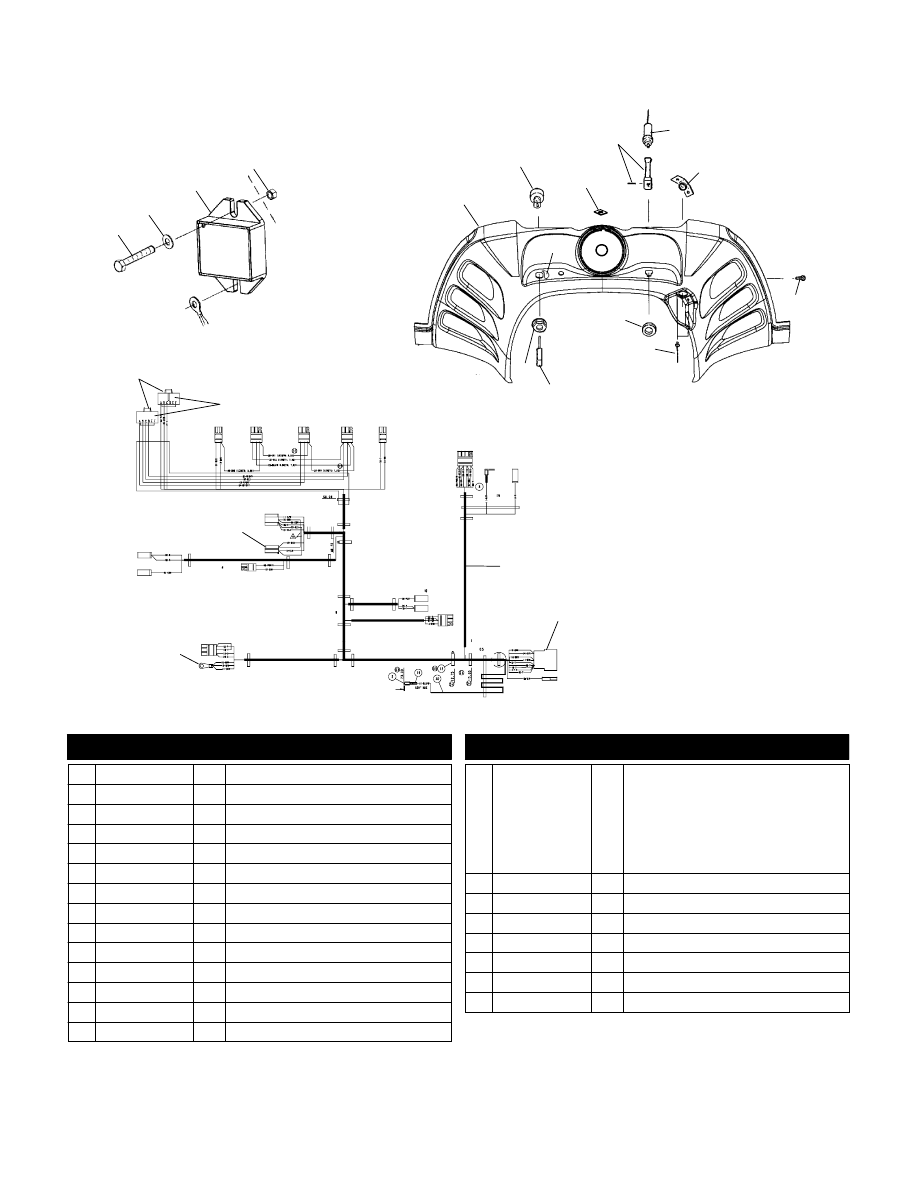

CONSOLE

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

17

22

21

16

7

15

14

10

9

19

3

4

1

13

11

5

18

20

12

2

6

8

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512031

2 Screw

2 7555746

2 Washer

3 4010301

1 Regulator, 14.3V

4 7541925

1 Nut, Nylok

5 5433724

1 Console

6 7078605

1 Decal - Ignition, Console

7 2201614

1 Kit - Ignition Switch

8 7670101

4 Clip, Xmas Tree

9 5432943

1 Lever, Choke (Incl. Pin)

10 7080946

1 Cable, Choke (Incl. 9,14)

11 5243049

1 Guide, Recoil

12 7515199

2 Screw

13 7621330

2 Rivet

14 5432944

1 Nut, Choke

15 5410611

1 Cap w/Key NOTE: When ordering igni-

tion key PN 5410611 be sure to specify

if for an A,B,C,D, or E switch. Letter

code will be labeled on underside of

switch body behind console. Key dot

code found on key cap (i.e. one dot = A,

two dots= B, etc.).

16 7547035

1 Nut, Ignition

17 4010193

2 Housing, Connector

18 4010192

7 Socket

19 4020063

1 Housing

20 4020092

1 Terminal, Ring

21 4020057

1 Housing

22 2460792

1 Harness, Main Wire

4/01

A12

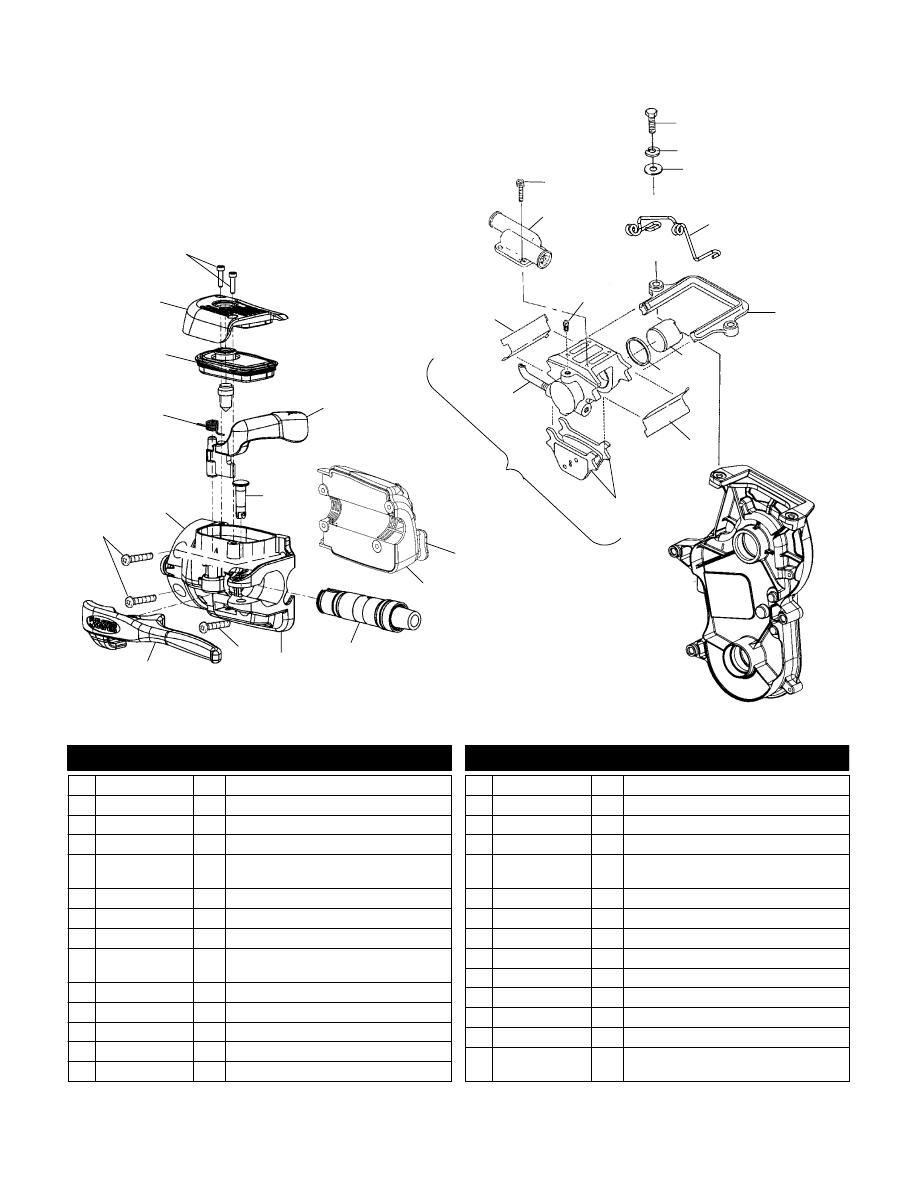

BRAKE

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

23

22

21

25

26

27

17

28

15

16

17

19

20

18

1

2

3

14

13

11

6

10

9

7

4

5

8

24

12

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2201254

1 Kit - Cover Screw

2 2201255

1 Kit - Cover Assembly (Incl. 1,3)

3 --------------

1 Gasket

4 2201250

1 Kit - Park Lever Spring

5 2050087

1 Asm., Master Cylinder

(Incl. 2,4,7,9,10,13)

6 7517441

3 Screw

7 2201253

1 Kit - Lever and Pivot Pin

8 7517566

1 Screw

9 2201249

4010157

1

1

Kit - Clamp Body/Reservoir

Switch, Brake Light

10 2201248

1 Kit - Cartridge Subassembly

11 2010167

1 Asm., Control, LH

12 5433291

1 Button, Switch, HI/LO, LH Control

13 2201252

1 Kit - Pivot Pin

14 2201251

1 Kit - Park Lever and Spring (Incl. 4)

15 1910344

1 Asm., Brake Caliper (Incl. 26,27,28)

16 1910417

1 Line, Brake

17 2200467

1 Kit - Clip Spring (Qty. 2)

18 1930735

1 Inlet

19 1930728

2201024

1

1

Kit - Cooler/Water

Kit - Gasket, Brake Cooler

20 1930729

1 Screw (Pkg. of 4)

21 7515521

2 Bolt

22 7552603

2 Washer, Spring Lock

23 7555801

2 Washer, Wrought

24 5244413

1 Guide, Rope

25 1930733

1 Bracket, Caliper

26 1930734

1 Piston and Seal (Incl. 27)

27 2200466

1 Kit - Seal

28 2201430

1 Kit - Heavy Duty Brake Pad, Type 81

(Incl. 17)

7/00

A13

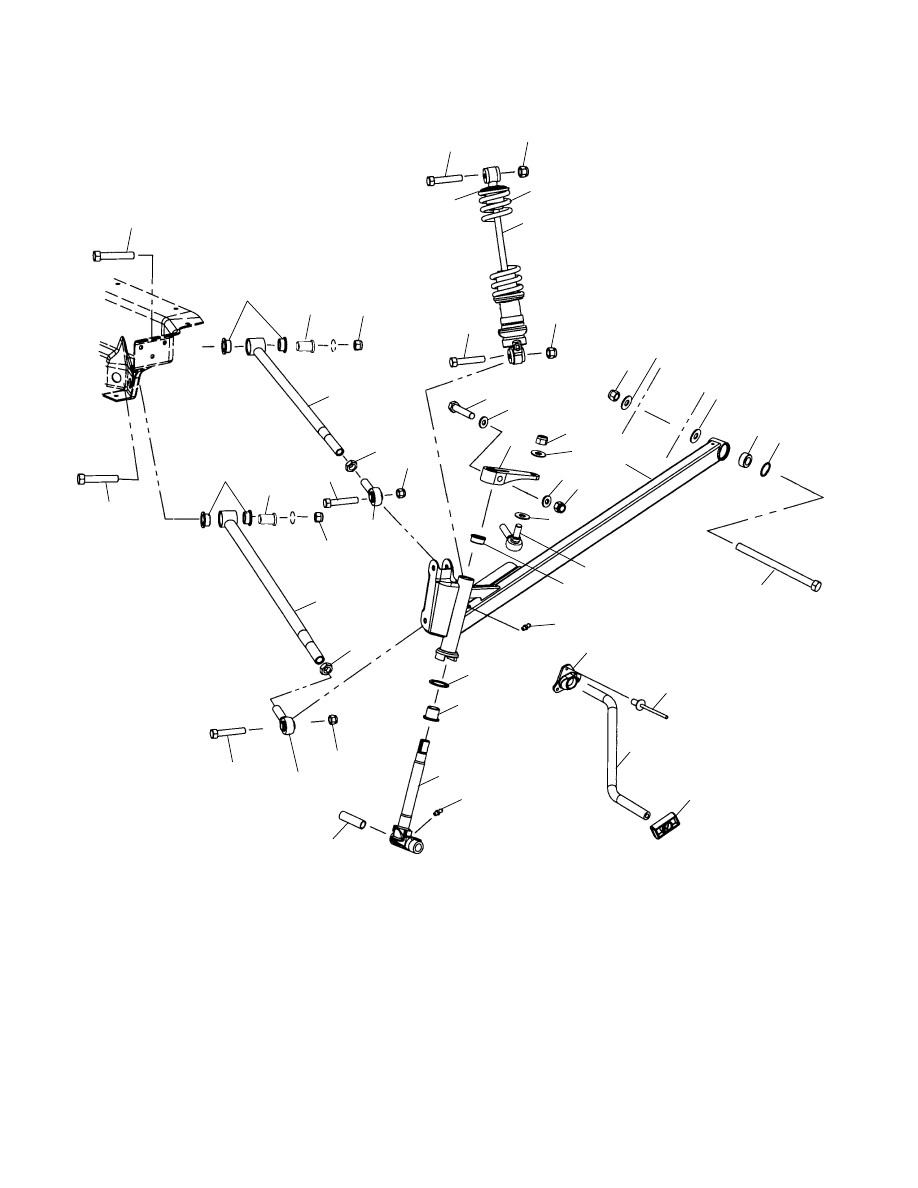

FRONT SUSPENSION

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

7

10

11

13

14

4

19 20

17

21

16

22

23

24

25

26

27

28

29

30

31

32

33

12

34

35

36

37

38

2

39

40

5

3

1

6

7

7

13

8

8

7

7

7

2

12

15

9

15

18

4

12
