Snowmobile Polaris 700 CLASSIC, 800 CLASSIC (2004 year). Manual - part 3





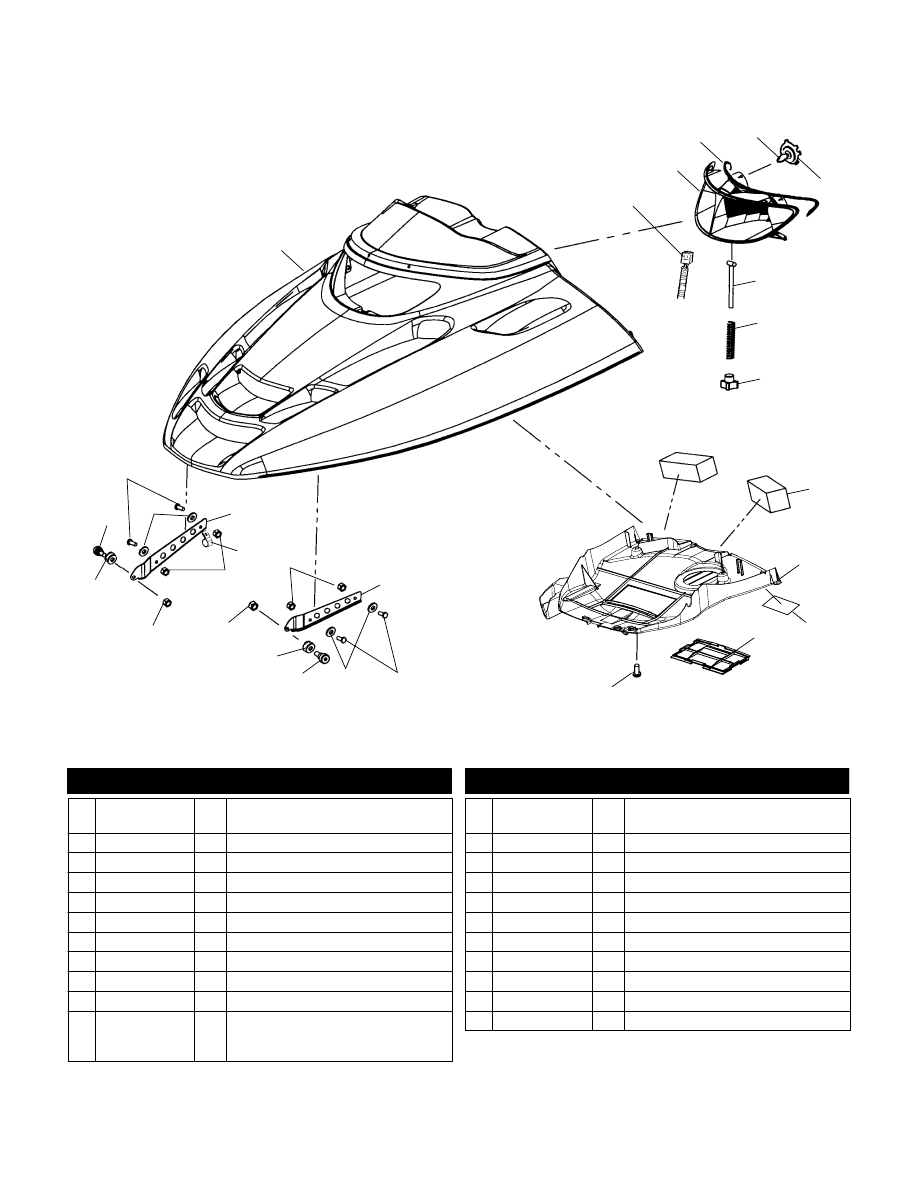

A10

HOOD

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

3

5

6

7

8

9

10

11

15

18

19

22

18

19

17

20

16

20

17

16

20

14

4

20

13

2

12

21

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2632521-342

2632521-447

1

1

Asm., Hood, Edge, Solar Red

Asm., Hood, Edge, Blue Diamond

2 2461015

1 Harness, Headlight

3 2410132

1 Asm. Headlamp (Incl. Bulbs)

4 5812450

1 Foam, Seal, Headlight

5 2870448

2 Bulb, Headlight

6 4032063

2 Retainer, Headlamp Bulb

7 7517872

1 Bolt, Tee Adjust

8 7041954

1 Spring, Headlight Adjust

9 7080887

1 Knob, Headlight Adjust

10 5811793

2 Foam, Prefilter

11 2632491

5812324

5811948

1

1

1

Plenum w/Foil, Intake, Hood

Foil, Plenum

Foil, Tape

12 7170931

7170226

1

1

Decal, Suspension Set-Up, M-10

Decal, Suspension Set-Up, M-10 ACE

13 5433660

1 Cover, Access, Headlight

14 7512068

10 Screw

15 5243567-067

1 Hinge, Upper, LH

16 7512240

4 Bolt

17 7558301

4 Washer, Flat

18 7512113

2 Bolt

19 5332403

2 Spacer

20 7542122

6 Nut, Nylok

21 7080367

1 Clamp, Cable

22 5243568-067

1 Hinge, Upper, RH

8/03

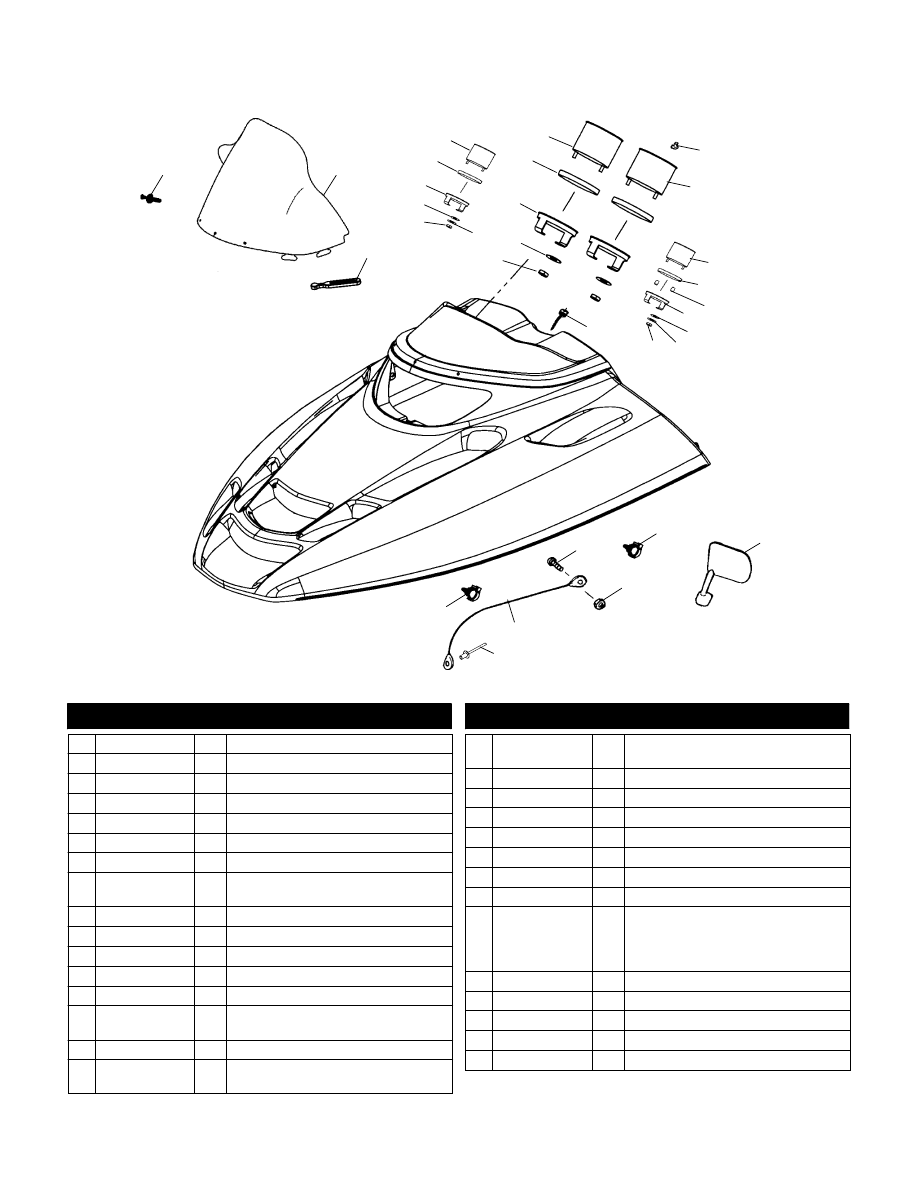

A11

HOOD

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

3

14

13

12

10

15

16

11

29

30

27

28

26

24

26

4

9

5

6

7

8

E

2003 Polaris Sales Inc.

25

23 22

21

20 19

18

17

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621509

3 Rivet

2 5435045

1 Windshield, Flared, Smoke, 15 Inch

3 5410970

4 Retainer, Windshield

4 7541933

2 Nut

5 3280324

2 Washer, Flat

6 3280322

1 Clamp

7 3280323

1 Cushion

8 3280404

1 Asm., Gauge, Ride Control

(M-10 ACE)(Incl. 6,7)

9 7555868

2 Washer, Lock

10 7546703

4 Nut

11 3280157

4 Washer, Flat

12 3280210

2 Bracket, Speedometer/Tachometer

13 3280209

2 Cushion, Rubber

14 2874401

4030015

1

4

Kit, Tachometer

Bulb, Replacement

15 3280186

1 Knob, Trip Odometer

16 3280411

4030015

1

4

Asm., Speedometer

Bulb, Replacement

17 3280410

4060139

1

1

Asm., Gauge Fuel

Fuse

18 3280230

1 Cushion

19 3280228

2 Spacer, Fuel Gauge Bracket

20 3280229

1 Clamp

21 3280231

2 Washer, Flat

22 3280233

2 Washer, Lock

23 3280232

2 Nut

24 3280385

1 Cable, Speedometer

25 2632246-070

2632247-070

7556088

7546703

1

1

6

6

Asm., Mirror, LH

Asm., Mirror, RH

Washer

Nut, Nylok

26 4010589

3 Clip, Rosebud

27 7512018

2 Screw

28 7541925

2 Nut, Nylok

29 7080521

2 Cable, Hood Retainer

30 7661637

2 Rivet

8/03

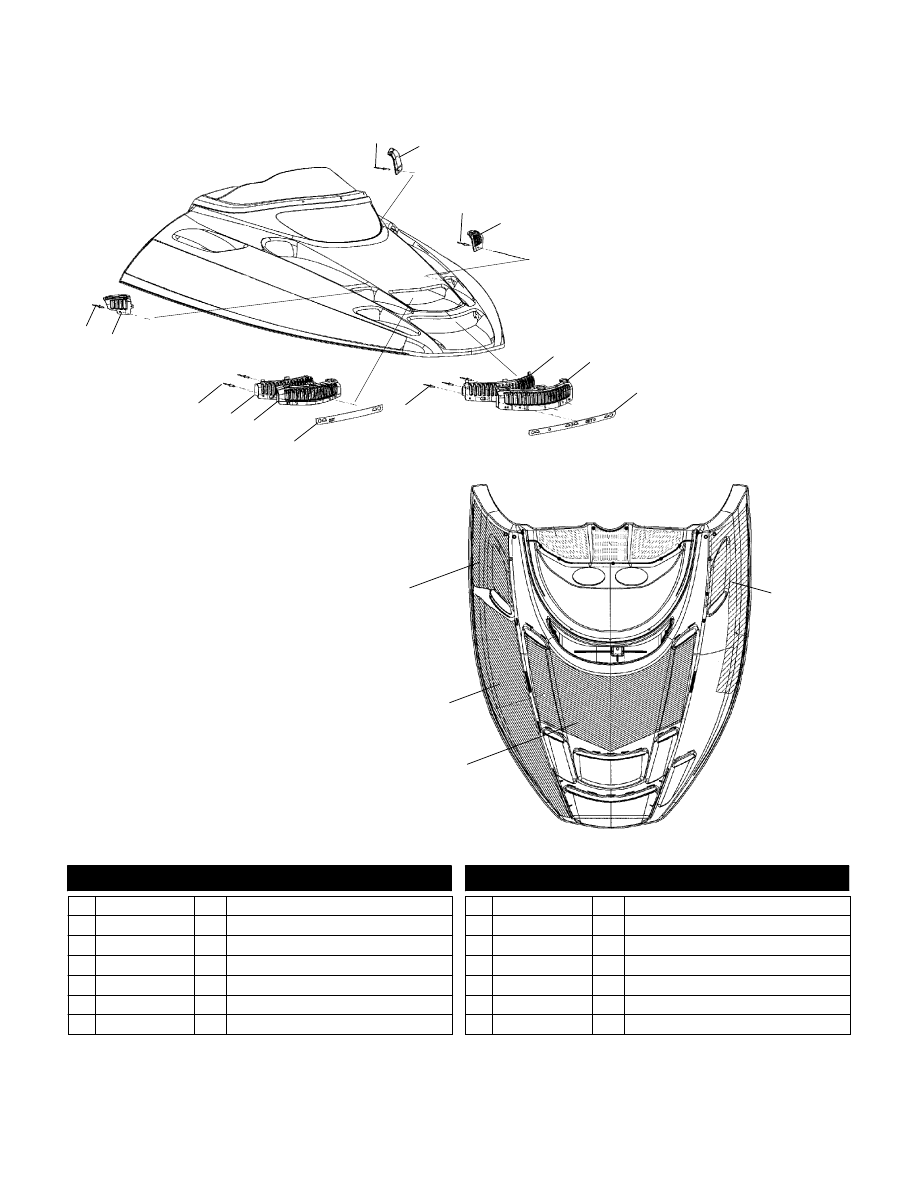

A12

FOIL/FOAM

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

8

7

9

11

4

13

2

1

VIEW LOOKING AT HOOD FROM UNDERNEATH

14

6

12

3

5

10

1

1

1

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661142

8 Rivet

2 5434196-070

1 Closure, Hood, Side, RH, Black

3 5434197-070

1 Backer, Hood Closure, Upper, Black

4 5434198-070

1 Closure, Hood, Upper, Black

5 5246028

1 Retainer, Closure, Upper

6 5812270

1 Foam, Hood, Rear, LH

7 5812286

1 Foam, Hood, Front, LH

8 5812007

1 Foam, Hood Center

9 5812017

1 Foil, Hood, RH

10 5246029

1 Retainer, Closure, Lower

11 5434199-070

1 Closure, Hood, Lower, Black

12 5434201-070

1 Backer, Hood Closure, Lower, Black

13 5434195-070

1 Closure, Hood, Side, LH, Black

14 5434223-070

1 Closure, Hood, Upper, LH, Black

3/02

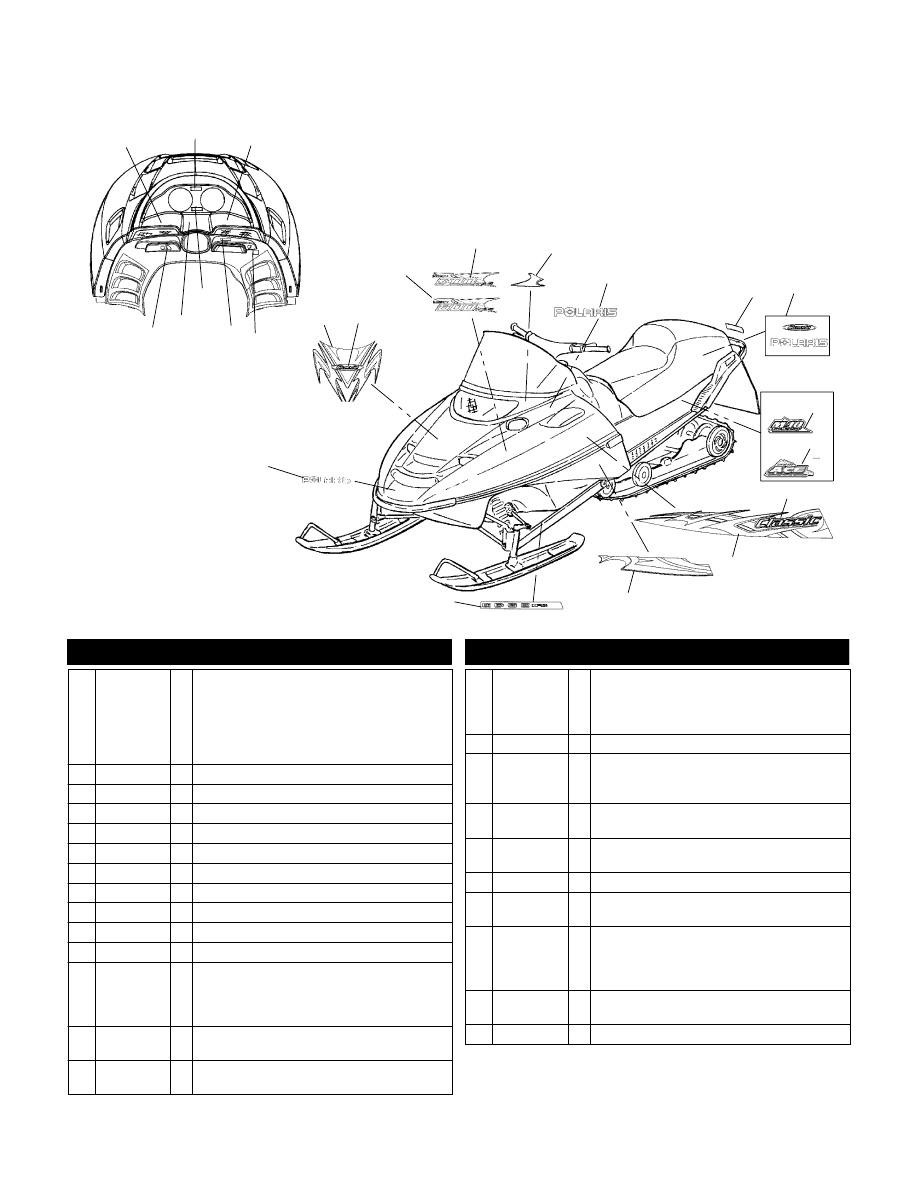

A13

DECALS

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

9

11

14

15

20

21

22

23

8

7

1

2

5

3

4

6

16

10

12

19

13

E

2003 Polaris Sales Inc.

18

17

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2202543

2202544

2200891

1

1

1

Kit, Decal, Hood ’04 700 Classic

(Incl. 2,6,9-14,19,20,23)

Kit, Decal, Hood ’04 800 Classic

(Incl. 2,6,9-14,19,20,23)

Kit, Decal Application Solution

(For Seat Decals)

1 7079887

1 Decal, Warning, French

2 7078716

1 Decal, Electric Start, Domed

3 7079886

1 Decal, Warning, English

4 7079509

1 Decal, Ignition, TPS

5 7170112

1 Decal, Warning/Rev/Elec. Rev. Opt.

6 7170608

1 Urocal, “Perc”

7 7075438

1 Decal, Warning, “NO PASSENGER”

8 7170061

1 Decal, Choke

9 7171136

1 Decal, Hood Center, “Classic”

10 7171090

1 Urocal, Hood Center, “Classic”

11 7171091

7171092

7171131

7171132

1

1

1

1

Decal, Hood Top, “700 VES”, LH

Decal, Hood Top, “700 VES”, RH

Decal, Hood Top, “800 VES”, LH

Decal, Hood Top, “800 VES”, RH

12 7171115

7171126

2

2

Urocal, “700”

Urocal, “800”

13 7171143

7171144

1

1

Decal, Headlight, LH

Decal, Headlight, RH

14 7079891

7079892

7170233

7170234

1

1

1

1

Decal, Hood Top, “POLARIS”, LH (Solar Red)

Decal, Hood Top, “POLARIS”, RH (Solar Red)

Decal, Hood Top, “POLARIS”, LH (Blue Dia.)

Decal, Hood Top, “POLARIS”, RH (Blue Dia.)

15 7076360

1 Decal, Track/Seat, LH/RH, English/French

16 7171087

7171088

7171382

2

2

2

Decal, Seat, “Classic POLARIS” (Std. Red)

Decal, Seat, “POLARIS” (Adj. Red)

Decal, Seat, “POLARIS” (Adj. Blue)

17 7171297

7171298

1

1

Decal, Tunnel, “M-10 BY FAST”, LH

Decal, Tunnel, “M-10 BY FAST”, RH

18 7171301

7171302

1

1

Decal, Tunnel, “M-10 ACE”, LH

Decal, Tunnel, “M-10 ACE”, RH

19 7171116

2 Urocal, “Classic”

20 7171141

7171142

1

1

Decal, Hood Side, “Classic”, LH

Decal, Hood Side, “Classic”, RH

21 7171097

7171098

7171145

7171146

1

1

1

1

Decal, Pan, LH (Blue Diamond)

Decal, Pan, RH (Blue Diamond)

Decal, Pan, LH (Solar Red)

Decal, Pan, RH (Solar Red)

22 7170143

7170144

1

1

Decal, Trailing Arm, “Edge IFS”, LH

Decal, Trailing Arm, “Edge IFS”, RH

23 7171195

1 Urocal, “POLARIS”

8/03
