PARTS MANUAL PN 9916885 and MICROFICHE PN 9916886 11/00

600 PRO X

Model #S01NX6ES

E

2000 Polaris Sales Inc.

A3

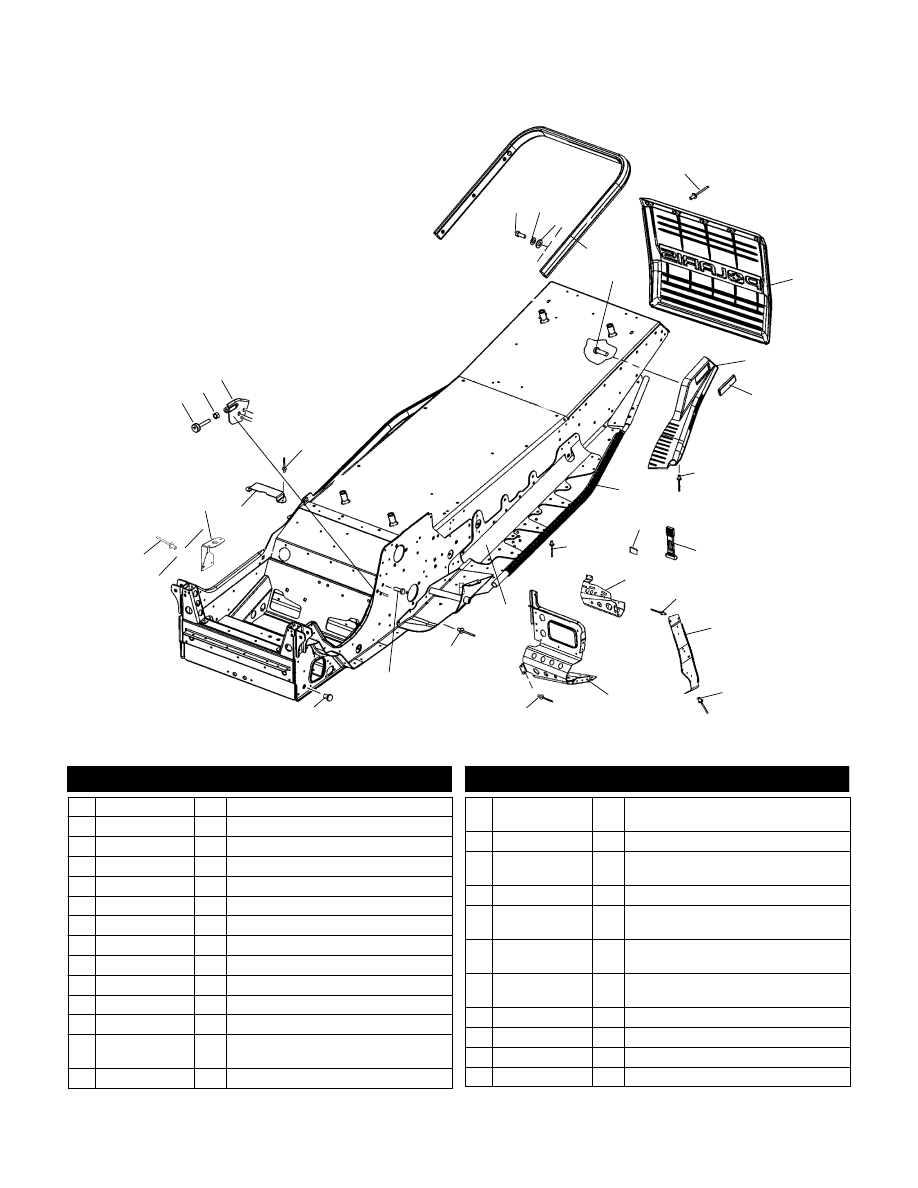

CHASSIS

600 PRO X S01NX6ES

24

1

2

3

5 6

7

8

11

15

13

9

12

10

14

18

19

16

4

4

4

23

21

17

4

20

10

4

22

4

4

E

2000 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1013456-1124

1 Asm., Tunnel/Bulkhead

1 3021104

1 Stop, Torque

2 7542404

1 Nut

3 1013458

1 Stop, Torque

4 7661637

70 Rivet

5 7512240

6 Bolt

6 7552801

6 Washer, Spring Lock

7 7558301

6 Washer

8 2632165-216

1 Bumper, Rear

9 7517441

4 Screw

10 7621472

13 Rivet

11 5433521-1106

1 Flap, Snow

12 5433519-070

5433520-070

1

1

Skirt, Snow, LH

Skirt, Snow, RH

13 2670133

2 Reflector, Red

14 5132903-216

5132904-216

1

1

Grip, Tunnel Roll, LH

Grip, Tunnel Roll, RH

15 5521238

1 Extrusion, Clutchguard

16 5245457

5245458

1

1

Mount, Console, Toe Clip, LH

Mount, Console, Toe Clip, RH

17 5433150

2 Strap, Hood Latch

18 5242741

5242742

1

1

Support, Footrest, LH

Support, Footrest, RH

19 5245288

5242740

1

1

Footrest, LH

Footrest, RH

20 5245231-216

5245232-216

1

1

Brace, Tunnel, LH

Brace, Tunnel, RH

21 7517632

3 Screw

22 7080416

2 Plug

23 5245514

1 Bracket, Chassis/Tuned Pipe

24 5245398-067

1 Bracket, Mount, Airbox

11/00

A4

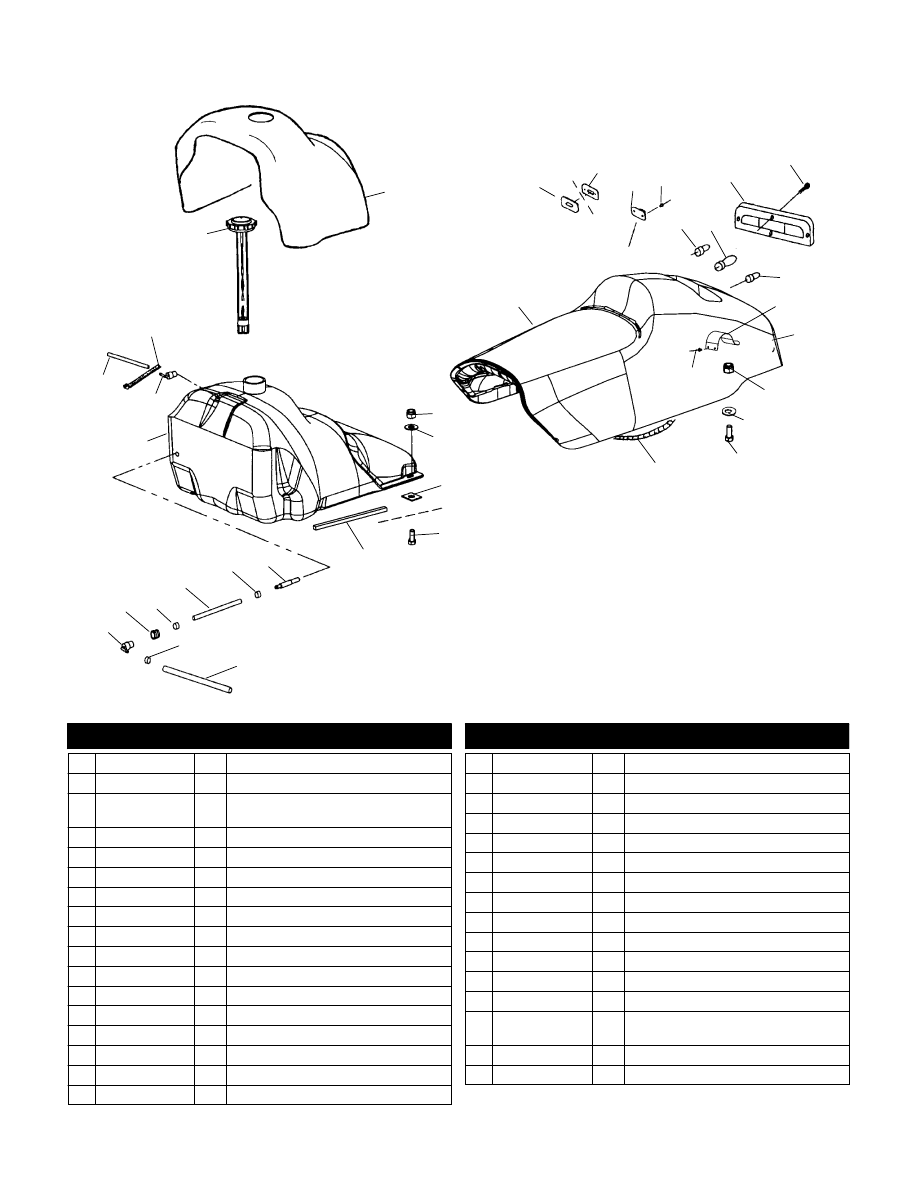

SEAT AND GAS TANK

600 PRO X S01NX6ES

3

18

9

13

10

17

1

31

32

30

28

26

25

29

8

8

4

5

7

6

11

24

20

29

27 28

14

12

23

19

21

22

16

15

2

33

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1240066

1 Cap, Fuel

2 2682821

1 Asm., Tank Cover

3 2682876

2682703

1

1

Asm., Seat (Incl. 3-13,18)

Cover, Seat

4 7080550

2 Grommet, Relatch, Bottom

5 7080549

2 Grommet, Relatch, Top

6 7080548

2 Relatch w/Hole, Twist Lock

7 7621337

4 Rivet

8 4030024

2 Bulb, Taillight

9 4030045

1 Bulb, Brakelight

10 5430423

1 Lens

11 7511840

4 Screw

12 5243185

1 Retainer, Tool Pouch Clip

13 5433341

1 Housing, Taillight

14 7621472

2 Rivet

15 7547114

2 Nut, Weld

16 7558301

2 Washer, Flat

17 7515159

2 Screw

18 2460399

1 Harness, Taillight

19 7542122

2 Nut, Nylok

20 7555960

2 Washer, Flat

21 7670021

2 Nut, Speed

22 7512193

2 Bolt, Carriage

23 5810063

2 Cushion, Tank

24 8350018

AR Line, Fuel

25 7080307

1 Clamp, Hose

26 7052259

1 Fitting

27 7052028

1 Grommet, Fitting, Flanged

28 7080402

2 Ring, Compression

29 8350019-600

AR Line, Fuel

30 7052243

1 Pickup w/Filter, Fuel

31 2520170

1 Asm., Fuel Tank, Translucent

(Incl. 30-32)

32 7052095

1 Fitting

33 7080804

2 Cable Tie, Releasable

11/00

A5

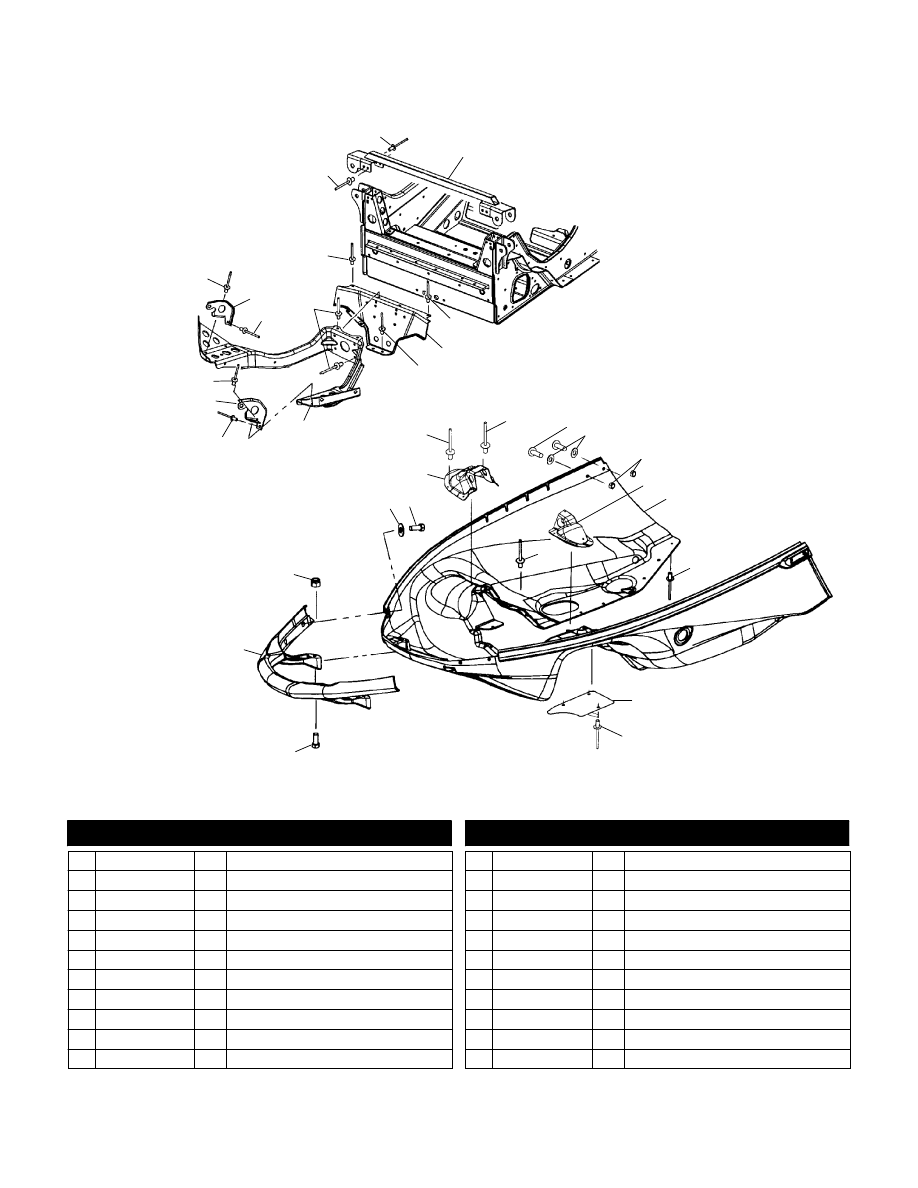

NOSEPAN

600 PRO X S01NX6ES

1

1

2

7

6

17

4

15

12

14

11

8

4

13

1

1

16

3

21 20

19

9

18

10

5

1

1

1

3

3

3

22

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661637

24 Rivet

2 5243992-067

1 Hinge, Pivot, Lower, RH

3 7621472

8 Rivet

4 7621467

16 Rivet

5 1013477-067

1 Brace, Cross

6 5245238-067

1 Bracket, Radius Rod Support

7 5244050

1 Brace, Pan, Lower

8 5243991-067

1 Hinge, Pivot, Lower, LH

9 7621479

8 Rivet

10 5434102

1 Cover, Shock Tower, RH

11 7517312

4 Screw

12 7552801

4 Washer, Spring Lock

13 7542153

2 Nut, Nylok

14 5433518-216

1 Bumper, Front

15 7512163

2 Bolt

16 5243849

1 Shield, Heat

17 5434133-293

1 Nosepan

18 5434101

1 Cover, Shock Tower, LH

19 7542122

4 Nut, Nylok

20 7555827

4 Washer

21 7515166

4 Screw

22 7621418

2 Rivet

11/00
