Снегоход Lynx 59 Yeti 550. Руководство - часть 7

29

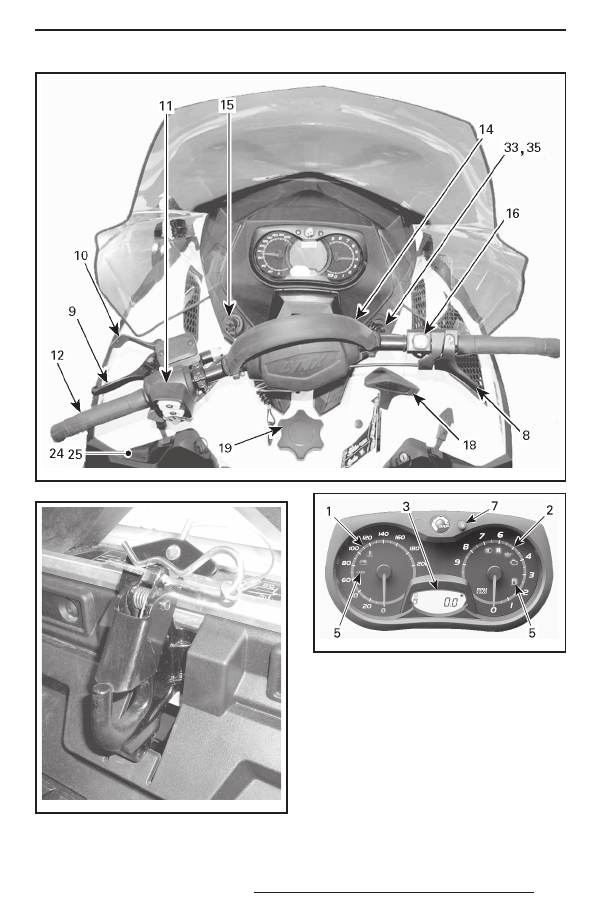

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2012-003-003_c

ТИПОВОЙ ВАРИАНТ

fmo2012-003-013

СЦЕПНОЕ УСТРОЙСТВО

mmo2 008 -003 -013_e

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР

ПРИМЕЧАНИЕ: Некоторые функции могут
отсутствовать на конкретных моделях сне-
гоходов или могут быть доступны в качестве
дополнительного оборудования.

30

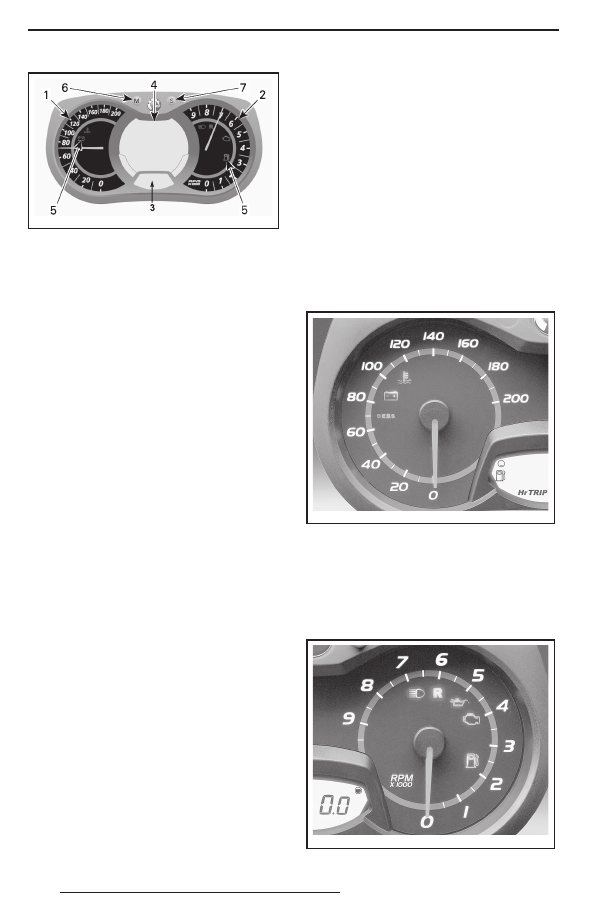

mmo2 007 -009 -066_v

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР

1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4.  Многофункциональный цифровой дисплей

информационного центра

5.  Сигнальные лампы информационного

центра

6.  Кнопка MODE (M) информационного центра
7. Кнопка SET (S) информационного центра
8. Рычаг дроссельной заслонки
9. Рычаг тормоза
10. Рычаг стояночного тормоза
11. Многофункциональный переключатель
12. Руль
13.  Регулировка положения руля (модели

Grand Tourer)

14. Захват на руле (модели Commander)
15. Выключатель со шнуром безопасности
16. Выключатель двигателя
17.  Рукоятка ручного стартера (за правой

боковой панелью)

18. Рычаг переключения передач
19. Крышка топливного бака
20. Капот и боковые панели
21. Предохранители
22. Рукоятка/бампер
23. Багажное отделение
24. Возимый комплект инструментов
25.  Место для хранения запасной свечи за-

жигания

26. Запасной ремень вариатора
27. Щитки и кожухи
28. Гусеница
29. Пассажирское сиденье
30. Пассажирские поручни

31.  Выключатель обогрева поручней пасса-

жира

32. Задний багажник
33. Электрическая розетка (12 В)
34. Сцепное устройство
35. Рычаг воздушной заслонки (59 YETI 550)

1) Спидометр

Отображает скорость движения снегохода
в километрах или милях в час.
На заводе спидометр настроен для показа-
ний в Метрической системе мер, однако его
настройку можно изменить для показаний
в единицах измерения, принятых в США
и Великобритании. Для этого следует обра-
титься к дилеру Lynx.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения коленчато-
го вала двигателя в оборотах в минуту (об/
мин). Для получения фактической частоты
вращения коленчатого вала необходимо по-
казания прибора умножить на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

31

3) Цифровой дисплей

На цифровом дисплее в режиме реального
времени отображается полезная для води-
теля информация.



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с при-

боров  отвлекает  внимание  во-

дителя от управления снегохо-

дом и особенно от наблюдения

за окружающей обстановкой. Это

может стать причиной столкнове-

ния, что, в свою очередь, может

привести  к  получению  серьёз-

ных травм и гибели. Перед счи-

тыванием показаний с приборов

убедитесь, что никакой внешней

опасности нет, и уменьшите ско-

рость движения. Если требуется

произвести какие-то регулировки

или настройки, сойдите с трассы

и остановите снегоход в безопас-

ном месте.

На заводе цифровой дисплей настроен для
показаний в Метрической системе мер, од-
нако его настройку можно изменить для по-
казаний в единицах измерения, принятых
в США и Великобритании. Для этого следует
обратиться к дилеру Lynx.

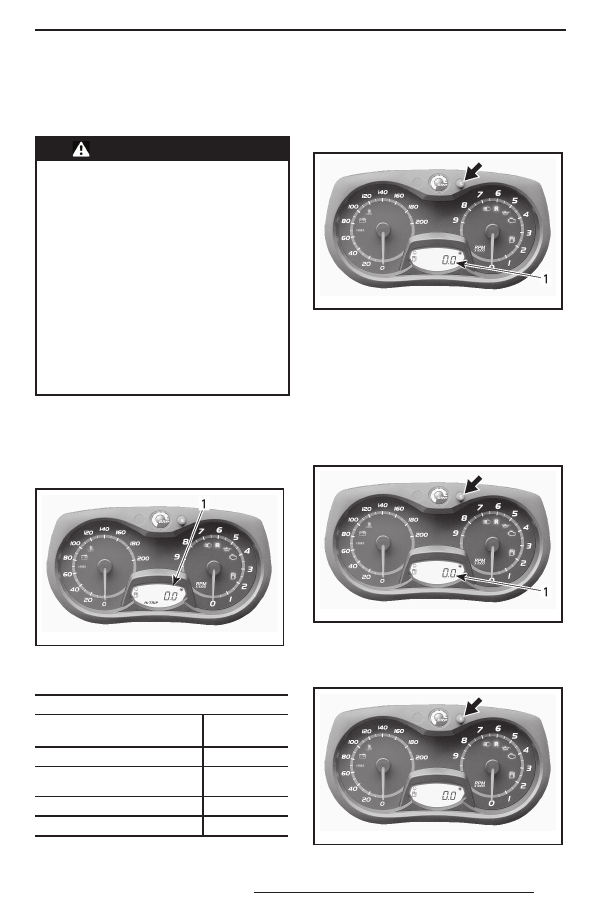

mmo2 008 -003 -013_b

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1. Цифровой дисплей

ФУНКЦИИ ДИСПЛЕЯ

ФУНКЦИИ

ОТНОСИТСЯ

К РАЗДЕЛУ

Одометр

A)

Счётчик пробега за поездку

«A» или «B»

B)

Счётчик моточасов поездки

C)

Уровень топлива

D)

A) Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Нажимайте кнопку SET (S), чтобы выбрать
режим одометра (км/мили).

mmo2 008 -003 -013_c

1. Режим одометра (км/мили)

B)  Счётчик пробега за поездку «A»

или «B» (кроме YETI 600 ACE

и моделей 550)

Счётчик пробега за поездку измеряет путь,
пройденный снегоходом с момента послед-
него сброса его показаний.
Нажимайте кнопку SET (S), чтобы выбрать
режим счётчика пробега за поездку (TRIP
A/TRIP B).

mmo2 008 -003 -013_c

1.  Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Нажмите и удерживайте кнопку SET (S), что-
бы сбросить показания.

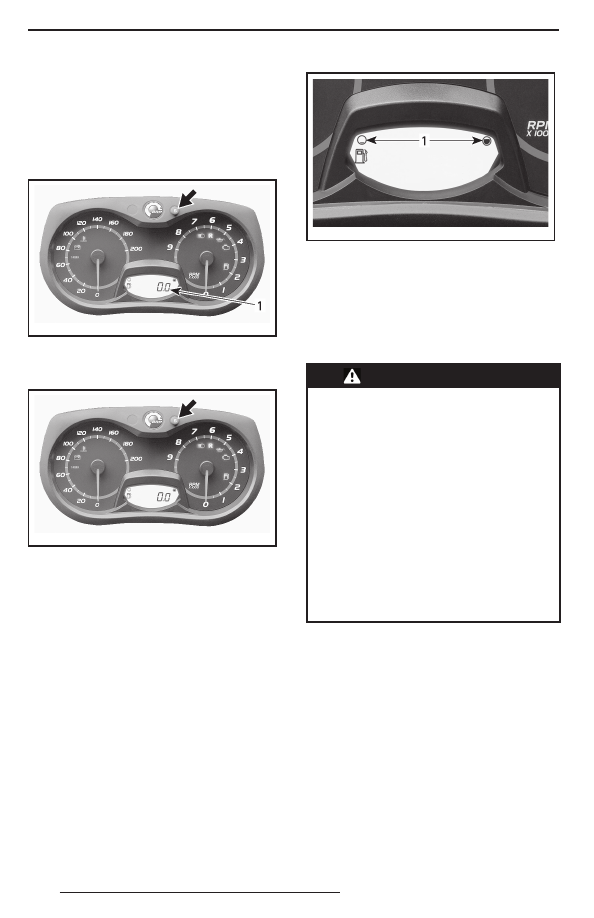

mmo2 008 -003 -013_d

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

32

C)  Счётчик моточасов (кроме YETI

600 ACE и моделей 550)

При включённом электрооборудовании этот
счётчик регистрирует наработку двигателя
с момента последнего сброса показаний.
Нажимайте кнопку SET (S), чтобы выбрать
режим счётчика моточасов (HrTRIP).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Нажмите и удерживайте кнопку SET (S), что-
бы сбросить показания.

mmo2 008 -003 -013_d

D) Уровень топлива

Сегментный индикатор непрерывно показы-
вает остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

4)  Многофункциональный

цифровой дисплей ин-

формационного центра

На многофункциональном цифровом дис-
плее в режиме реального времени отобра-
жается полезная для водителя информация.



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с при-

боров  отвлекает  внимание  во-

дителя от управления снегохо-

дом и особенно от наблюдения

з а  о к ру ж а ю щ е й  о б с т а н о в ко й.

Это может стать причиной стол-

кновения, что, в свою очередь,

может привести к получению се-

рьёзных травм и гибели. Перед

считыванием показаний с при-

боров  убедитесь,  что  никакой

внешней опасности нет и умень-

шите скорость движения. Если

требуется произвести какие-то

регулировки или настройки, сой-

дите с трассы и остановите сне-

гоход в безопасном месте.

Также, многофункциональный цифровой
дисплей на заводе настроен для показа-
ний в Метрической системе мер, однако его
настройку можно изменить для показаний
в единицах измерения, принятых в США
и Великобритании. Для этого следует обра-
титься к дилеру Lynx.
