Снегоход Lynx 49 Rave 600 ACE. Руководство - часть 7

31

mmo2 008 -003 -019

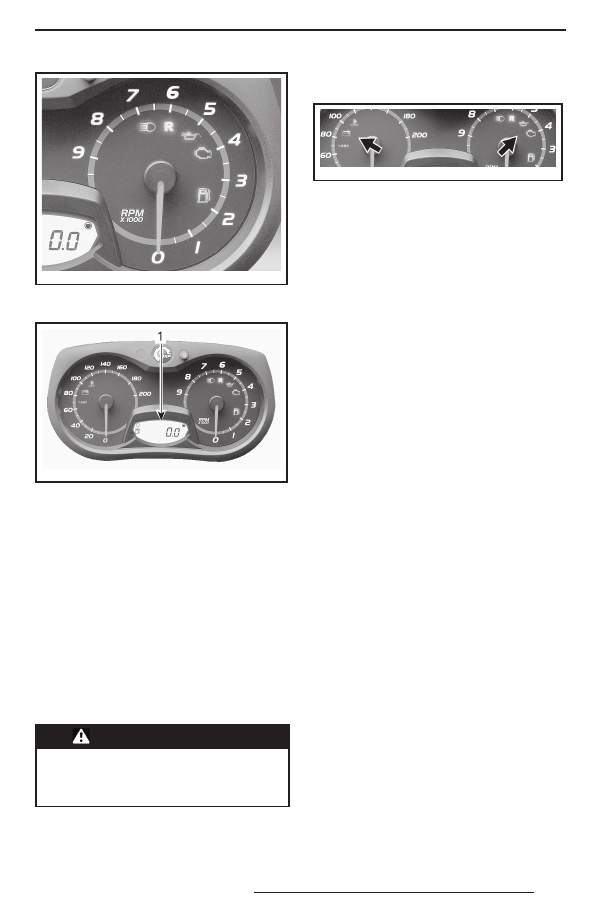

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003 -013_h

1. Цифровой дисплей

Многофункциональный дисплей использу-
ется для:
–  отображения сообщения WELCOME при

активации электрооборудования;

–  отображения сообщения распознавания

ключа;

–  отображения различных параметров, вы-

бранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых

в виде бегущей строки, об активированных
функциях или неисправностях;

–  отображения кодов неисправностей.



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  выполнять  уста-

новки  режимов  информацион-

ного центра во время движения

снегохода.

4)  Сигнальные лампы и предупре-

ждающие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

32

Описание сигнальных ламп приведено в таблице. Для получения более подробной инфор-
мации о сигнальных лампах см. раздел «СИСТЕМА МОНИТОРИНГА».

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ СИГНАЛ

ОПИСАНИЕ

Четыре коротких звуковых

сигнала каждые 5 минут

Низкое давление моторного масла. Остановите снего-

ход  в  безопасном  месте  и  проверьте  уровень  масла.

При необходимости доведите уровень масла до нор-

мы. Если уровень масла в норме, прекратите эксплуа-

тацию снегохода и свяжитесь с дилером Lynx.

—

Низкий  уровень  топлива.  Дисплей  показывает  одно

деление. Дозаправьте топливо как можно раньше.

Продолжительные сигналы,

повторяющиеся с небольшой

частотой

Реверс включён.

—

Включён дальний свет фар.

5) Кнопка SET (S)

Кнопка используется для просмотра и настройки параметров, отображаемых на многофунк-
циональном дисплее.
Для сохранения настроек двигатель должен быть запущен.

Функциональные возможности информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

RAVE

XTRIM

ADVENTURE LX

49 RANGER

A) Одометр

X

X

X

X

B)  Счётчик пробега за поездку «A» или «B»

X

X

X

X

C) Счётчик моточасов

X

X

X

X

D) Уровень топлива

X

X

X

X

ПРИМЕЧАНИЕ: На заводе многофункциональный дисплей настроен для отображения ин-
формации в Метрической системе мер, однако его настройку можно изменить для показаний
в единицах измерения, принятых в США и Великобритании. Для этого следует обратиться
к дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

33

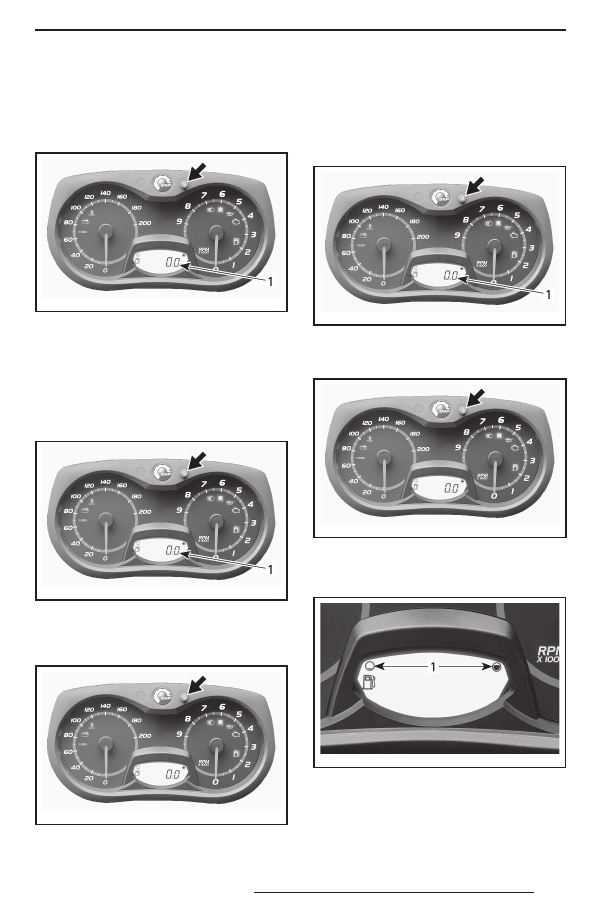

A) Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Для выбора режима одометра нажимайте
кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим одометра

B)  Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет путь,
пройденный снегоходом с момента послед-
него сброса показаний.
Для выбора режима счётчика пробега за поезд-
ку (TRIP A/TRIP B) нажимайте кнопку SET (S).

mmo2 008 -003 -013_c

1.  Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_d

C) Счётчик моточасов

При включённом электрооборудовании этот
счётчик регистрирует наработку двигателя
с момента последнего сброса показаний.
Для выбора режима счётчика моточасов
(HrTRIP) нажмите кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_d

D) Уровень топлива

Сегментный индикатор непрерывно показы-
вает остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

34

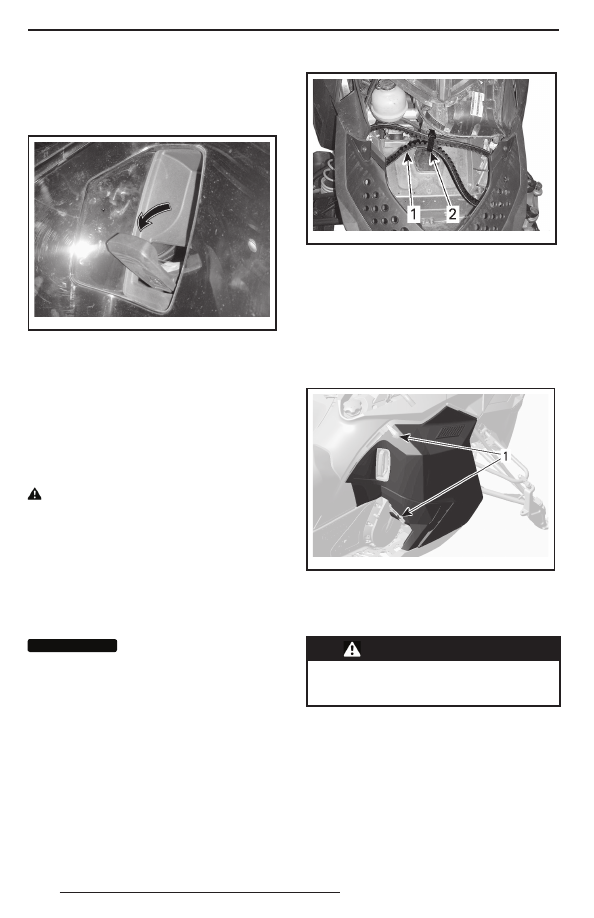

11)  Рычаг переключения

передач

Данный рычаг предназначен для включения
передачи заднего хода.

mmo2 009 -005 -016_a

ПОТЯНУТЬ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАД-
НЕГО ХОДА

Более подробная информация приведена
в главе «ВКЛЮЧЕНИЕ ПЕРЕДАЧИ ЗАДНЕГО
ИЛИ ПЕРЕДНЕГО ХОДА» раздела «ОСНОВ-
НЫЕ ОПЕРАЦИИ».

12)  Передний и задний бам-

перы

Используйте рукоятку/бампер для подъёма
снегохода вручную.

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преи-

мущественно  используйте  силу

ног. Не предпринимайте попыток

поднять переднюю или заднюю

части  снегохода,  если  это  пре-

восходит Ваши физические воз-

можности. Для подъёма снегохо-

да используйте соответствующие

технические средства или обрати-

тесь к кому-нибудь за помощью.

ВНИМАНИЕ

ВНИМАНИЕ

Не  буксируйте  и  не

поднимайте снегоход за лыжи.

13)  Держатель запасного

ремня вариатора

Держатель предназначен для крепления за-
пасного ремня вариатора. Запасной ремень
вариатора не входит в комплект поставки
снегохода.
Снимите капот, см. «КАПОТ» в текущем раз-
деле.
Расположите ремень вариатора в держате-
ле, как показано на рисунке, и закрепите его
с помощью застёжки типа «липучка».

mmo2 011 -009 -001_a

1. Запасной ремень вариатора.
2. Застёжка типа «липучка»

14) Боковые панели

Открывание и закрывание боковой

панели

Чтобы открыть боковую панель, растяните
и освободите фиксаторы, слегка припод-
нимите верхнюю часть панели и откройте
панель в сторону.

mmo2 008 -003 -075_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Закрывание боковой панели осуществляет-
ся в последовательности, обратной снятию.



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Velcro

®

 — зарегистрированная торговая марка компании Velcro industries B.V.
