Snowmobile Polaris (2006 year). Manual - part 64

12.10

CHASSIS / HOOD

paint damage resulting from this decal replacement
procedure.

1.

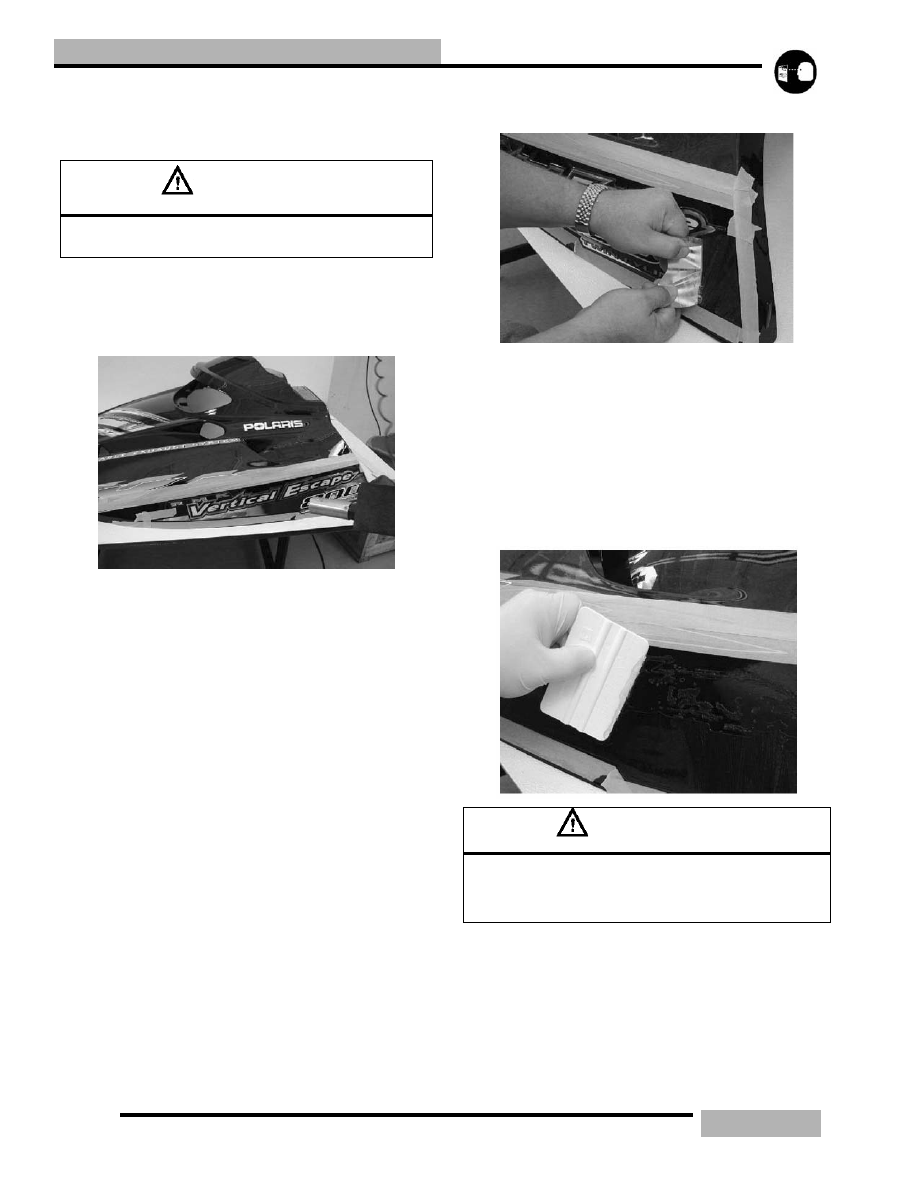

Using masking tape, tape off all decals that are not going
to be replaced. If you do not tape off the other decals, the
cleaning solution used later in the process may cause the
adhesive to break down in the non-affected decals.

2.

Using a hair dryer (preferable) or low setting on a heat
gun, carefully heat the decal to loosen the adhesive. Heat
until the decal is warm to touch. DO NOT OVER HEAT!
Overheating may cause damage to the paint and to the
integrity of the hood. Polaris is not responsible for any
hood damage resulting from this decal replacement
procedure.

3.

Once the decal is warm to touch and the adhesive is loose,
peel the decal off slowly and evenly. Use of a hair dryer
or heat gun is required! If heat is not applied, the decal
will be very hard to remove and paint from the hood may
peel off with the decal.

4.

After the decal is removed, apply 3Mt citrus based
cleaner to the decal area to remove the adhesive. Be sure
to follow the instructions and the precautions on the
container, and use rubber gloves and safety glasses. Spray
the cleaner on the adhesive and let set for 15-20 seconds.
Using a squeegee, wipe the adhesive from the hood and
deposit it in a paper shop towel. You may have to repeat
this process several times to remove all of the adhesive
from the hood. Use care not to get the cleaner on any other

decals.

5.

When the bulk of the adhesive is removed from the hood
by using the squeegee, remove any left over residue with
a clean, non-abrasive shop towel or cheese cloth that is wet
with the 3Mt cleaner.

6.

Once all of the adhesive is removed from the decal area,
follow with a cleaning solution of 99% water to 1% mild
dishwasher detergent. Use a non-abrasive cloth with the
solution to remove dirt, grease, cleaning solvent, and
finger prints. Always clean the surface where the decal
will be applied.

DECAL INSTALLATION

All decals should be applied indoors, free from dust, dirt, cold
air, and humidity. Room temperature must be between 40_
and 100_F (4 - 38_C). These decals are to be applied dry.

1.

Make sure the surface area of the hood where the decal is

CAUTION

U

SE



SAFETY



GLASSES



AND



RUBBER



GLOVES



WHEN



PER

-

FORMING



THIS



PROCEDURE

.

WARNING

I

T



IS



EXTREMELY



IMPORTANT



TO



REMOVE



ALL



TRACES



OF



DIRT



AND



DEBRIS



FROM



THE



HOOD



WHERE



THE



DECAL



IS



TO



BE



APPLIED

. L

EFT



OVER



DEBRIS



WILL



BE



MAGNIFIED



THROUGH



THE



CHROME



DECALS

.

12.11

CHASSIS / HOOD

to be placed is free of any dirt, debris, or adhesive.

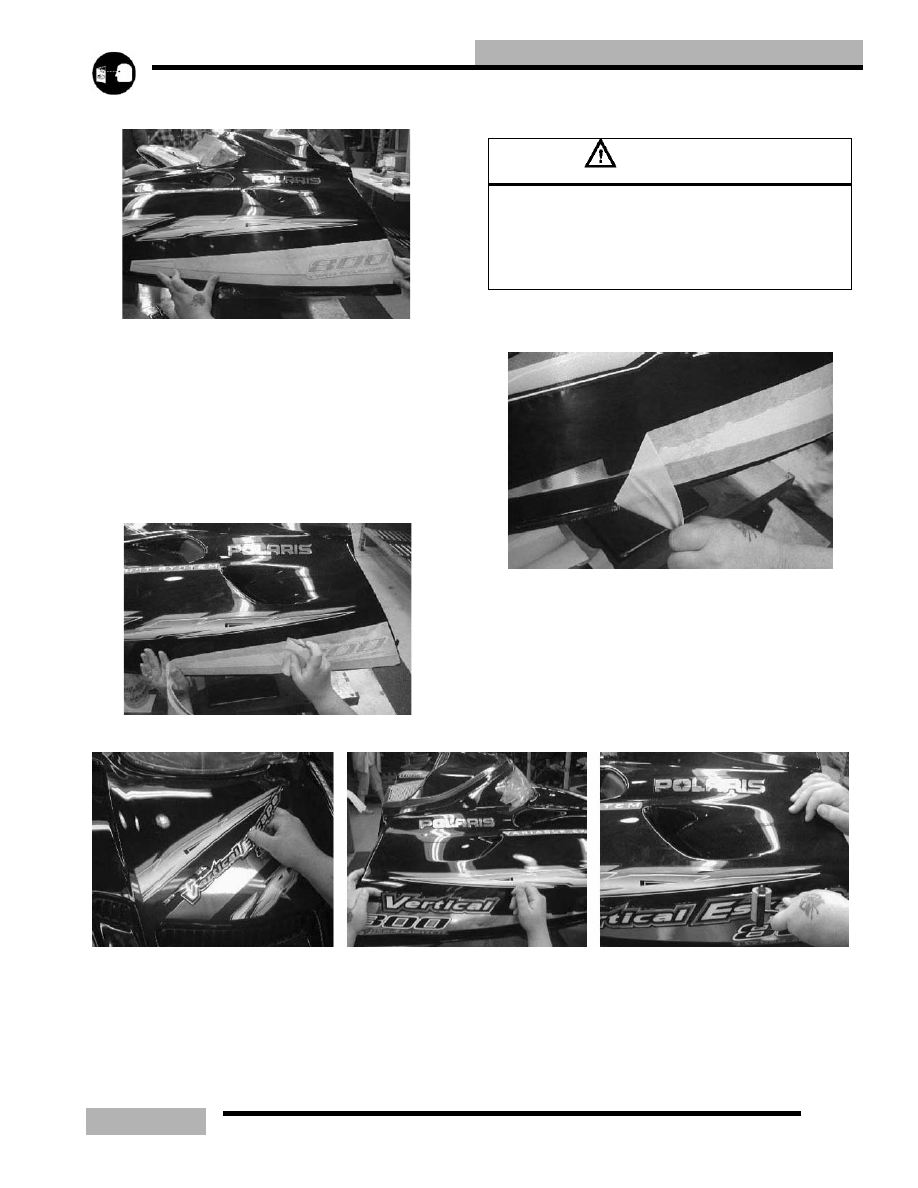

2.

Place the decal in the area to be installed and make sure
that everything lines up properly.

3.

When you're ready to install the decal, carefully peel away
the adhesive side of the decal.

4.

Apply the decal and slowly work the decal down the side
of the hood using a clean squeegee to lay the decal straight
and to avoid creating air bubbles. Do NOT remove the
decal mask until the decal is fully applied. If you attempt
to use a squeegee on the decal with the chrome exposed,
the chrome will be damaged.

5.

When finished installing the decal, carefully remove the
decal mask at a 180_ angle.

6.

Peel the backing off and install the urocals in the
appropriate places. These also have strong adhesives and
once applied they cannot be removed easily. Use a wall
paper roller to adhere all surfaces of the urocal. Urocal
decals are rigid and need to be rolled to ensure good
adhesion, particularly on the edges.

CAUTION

O

NCE



THE



ADHESIVE



STICKS

,

IT



CAN



BE



VERY



DIFFICULT



TO



PULL



THE



DECAL



BACK



OFF



OF



THE



HOOD

. U

SE



EXTREME



CARE

! I

F



YOU



ENCOUNTER



AIR



BUBBLES

 DO NOT

ATTEMPT



TO



USE



A



STRAIGHT



PIN



TO



POKE



THE



BUBBLE



AND



LET



THE



AIR



OUT

. A

HOLE



POKED



IN



A



CHROME



DECAL



WILL



BE



VERY



NOTICEABLE

.

12.12

CHASSIS / HOOD
