9.6

BRAKES

from the return spring.

5.

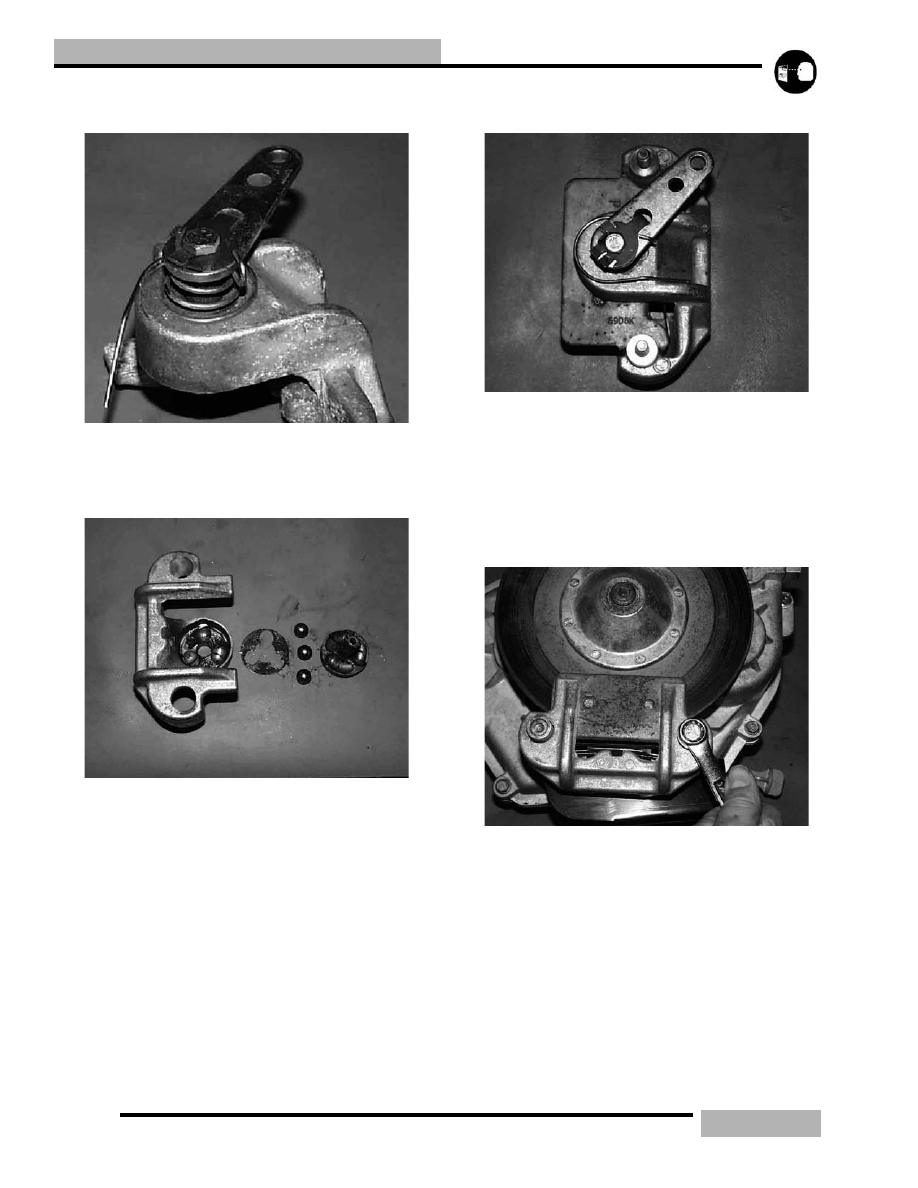

Remove the arm using care not to lose the balls, ball
spacer, or lifter ramp.

6.

Inspect balls, ball spacer, lifter ramp and caliper housing
for galling or wear. Replace if necessary.

ASSEMBLY

1.

Apply a light film of grease to balls and ball spacer. Install
in caliper housing.

2.

Install lifter ramp.

NOTE:  Ramp may be installed in any position.

3.

Install spring and arm with arm located in 2:00 position.

4.

Install lower guide bushing and both spring clips. Place
pads against lower bushing spring clip and tip into
position.

5.

Install upper guide bushing.

INSTALLATION

1.

Install hex head bolt with washer in top guide bushing.
Install Allen head bolt in recessed bushing.

2.

Reinstall brake actuating cable and adjust as needed.
Tighten cable lock nuts securely.

10.1

FRONT SUSPENSION/STEERING

CHAPTER 10

FRONT SUSPENSION/

10

FUSION/IQ RMK  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.2
EDGE RMK  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.3
42.5 EDGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4
WIDETRAK  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5
FRONT SUSPENSION ADJUSTMENT PROCEDURES. . . . . . . . . . . . . . . . . . . . . . . 10.6

SET UP AND ADJUSTMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.6
IFS SHOCK SPRINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.7
SPRINGS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.8
COMPRESSION DAMPING ADJUSTABLE SHOCKS . . . . . . . . . . . . . . . . . . . . . . . . . .10.8

SHOCK INFORMATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.9

IFS SHOCK SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.9
IFS SHOCK PRODUCTION VALVING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.10

IQ FRONT SUSPENSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.12

SPINDLE REMOVAL  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.14
SPINDLE ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.14
LOWER SPHERICAL BEARING REPLACEMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . .10.14
UPPER / LOWER CONTROL ARM REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.14
UPPER / LOWER CONTROL ARM INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . .10.14

STEERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.14

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.14
ALINGMENT BAR SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.15
CAMBER DEFINITION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.15
ROD END PROCEDURE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.15
ROD END ENGAGEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.15

CAMBER &TOE SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.15
ALIGNMENT ADJUSTMENTS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.16

EDGE SET UP WIDTH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.16
EDGE CAMBER ADJUSTMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.16
IQ CAMBER ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.17
HANDLEBAR CENTERING  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.17
TOE ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.17

SKI STANCE  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.18

ADJUSTMENT (RMK ONLY)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.18

10.2

FRONT SUSPENSION/STEERING

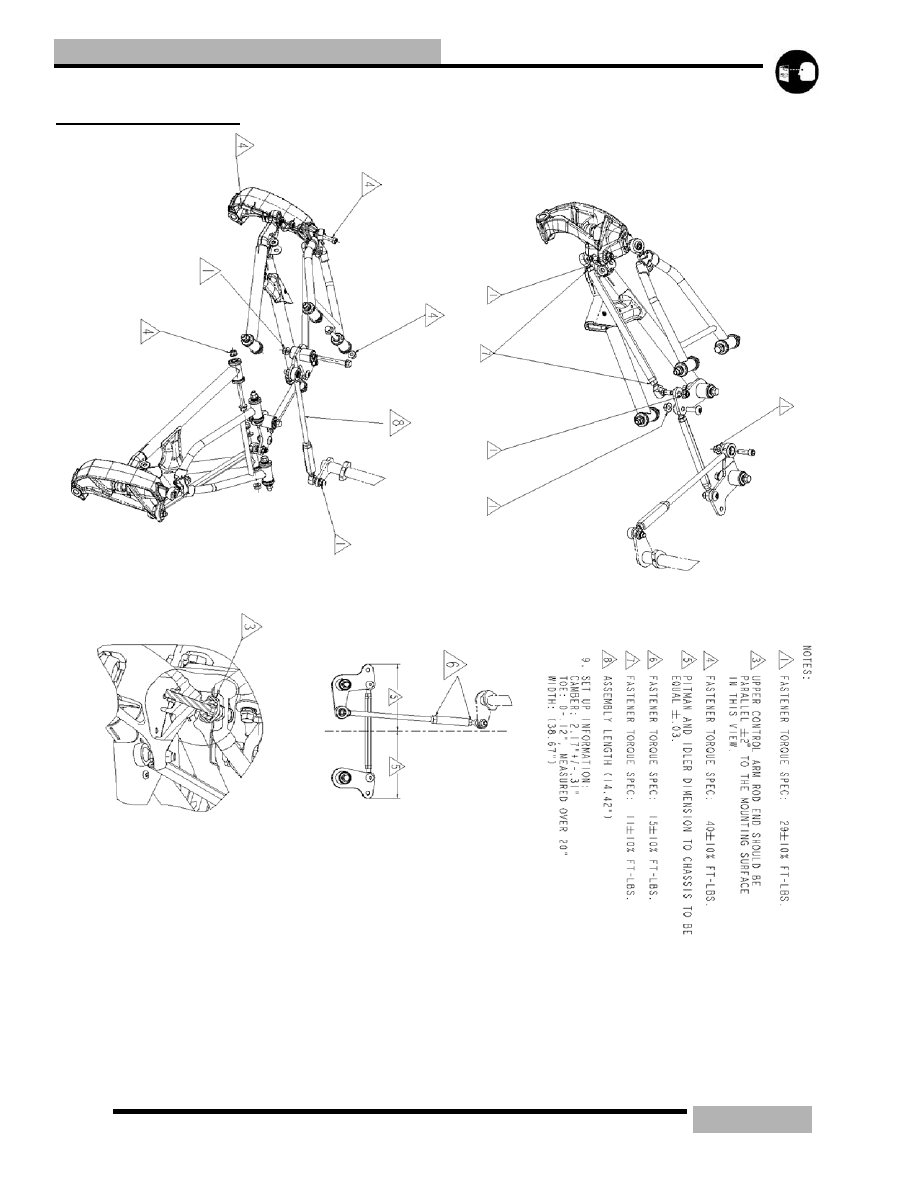

FUSION/IQ RMK

60
0 R

M

K/
Fusio

n

 = 14.7

8
”

10.3

FRONT SUSPENSION/STEERING

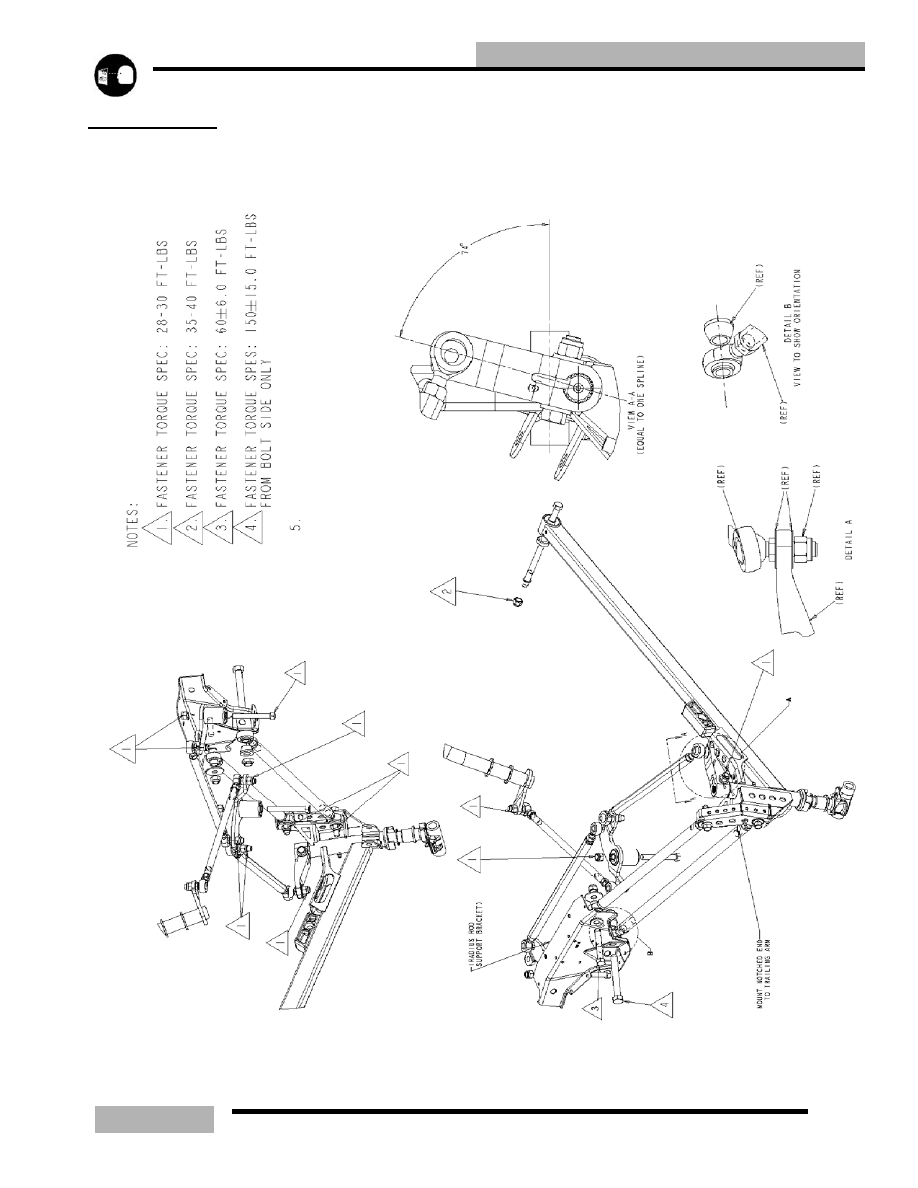

EDGE RMK

Apply

Polaris All

Season Grease to all

zerks
