CLEANFIRE FUEL INJECTION

WARNINGS

When ever servicing the carburetor or fuel
system, it is important to heed the following
warnings.

GENERAL INFORMATION

GASOLINE VOLTALITY

See “GASOLINE VOLATILITY” on page 2.9.

2 STROKE GASOLINE / OIL PRE MIX

see “2 STROKE GASOLINE / OIL PRE MIX” on page 2.10

FUEL DELIVERY SYSTEM
(Cleanfiret)

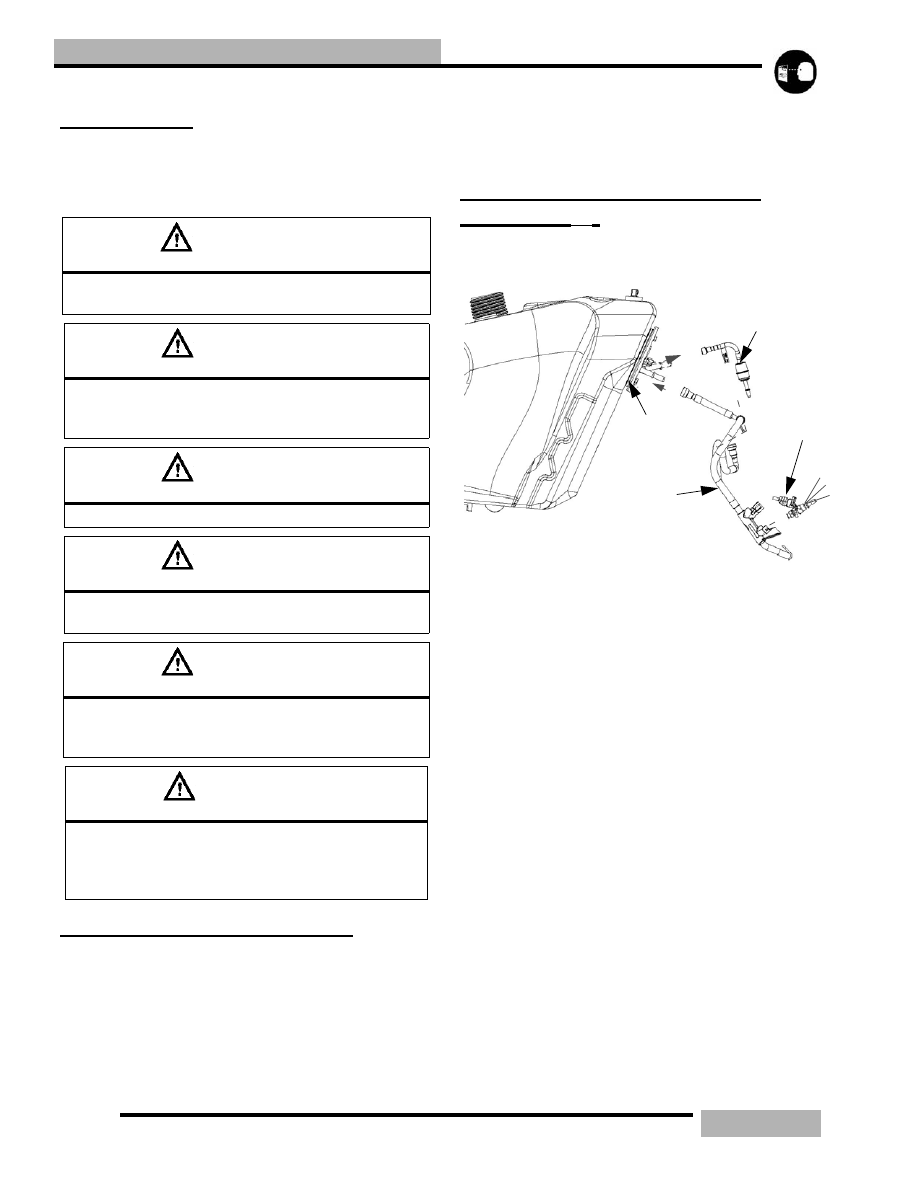

CLEANFIRE SYSTEM OVERVIEW

The Cleanfire fuel system uses a fuel pump (A) that is located
in side the fuel tank, a fuel rail (C) with in-line fuel filter (B),
and injectors (D). The fuel /pump will create a pressure in the
system and deliver the fuel mixture to the injectors. The
injectors get a signal from the engine controller unit (ECU)
and sprays into the engine.

The only maintenance that is needed with this system is that
the fuel filter (B) needs to be changed every 1,000 miles
(1600km).

Fittings should be inspected for cracks or leaks. Do not use
pliers or other tools that may damage fuel lines when
installing or removing fuel rail.

Fuel travels from the fuel pump through the fuel filter and to
the injectors. Any fuel that is not delivered through the
injectors will travel back to the fuel tank through the return
line.

WARNING

Always stop the engine and refuel outdoors or in a well

ventilated area

WARNING

Do not smoke or allow open flames or sparks in or

near the area where refueling is performed or where

gasoline is stored or used.

WARNING

Do not overfill the tank. Do not fill the tank neck.

WARNING

If you get gasoline in your eyes or if you swallow gas-

oline, see your doctor immediately.

WARNING

If you spill gasoline on your skin or clothing, immedi-

ately wash it off with soap and water and change cloth-

ing.

WARNING

Never start the engine or let it run in an enclosed area.

Gasoline powered engine exhaust fumes are poison-

ous and can cause loss of consciousness and death

in a short time.

A

B

C

D

5.3

CLEANFIRE FUEL INJECTION

PUMP FLANGE ASSEMBLY

FUEL PUMP

This fuel pump is non-serviceable and can not be replaced. If
fuel pump fails you will need to replace the whole fuel tank
assembly.

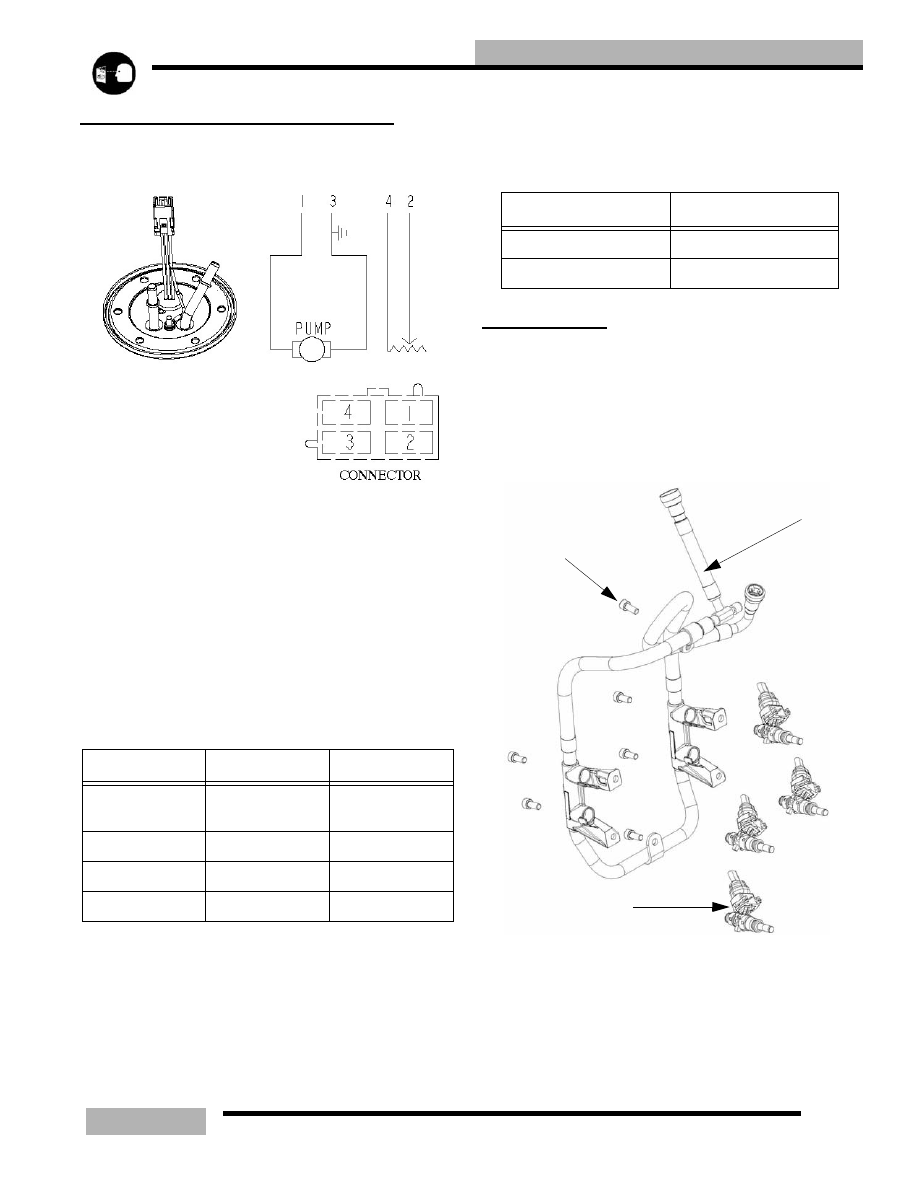

FUEL PUMP: Located inside tank. It provides system with
fuel at 116psi (8bar) pressure. If the fuel pressure is suspect to
be defective apply 12 VDC to the fuel pump prime (Red (#1)
and the Brown (#3) wires) and check for audible fuel pump
operation as well as fuel rail pressure. The fuel pump should
sound when pumping and the pressure should show 116psi (8
bar) pressure.

FUEL LEVEL

If the fuel gauge is suspect to failure you can check the
continuity from the fuel sender to the gauge. The given

resistance below is from the Violet/White (#2) wire to the

Brown (#4) wire located at the front of the fuel pump.

FUEL RAIL

FUEL RAIL/INJECTOR REMOVAL

1.

Remove the engine. See See “700/900 LIBERTY
ENGINE REMOVAL” on page 6.6.

2.

Remove the fuel rail fasteners (A).

3.

Remove the fuel rail (B).

4.

Remove the injectors and o-rings from the fuel rail.

FUEL RAIL/INJECTOR INSTALLATION

IMPORTANT: Make sure that the o-rings are
correctly placed.

1.

Insert fuel injector into the fuel rail.

2.

Place fuel rail onto engine.

Table 5-1: Fuel Pump Connector

PIN

COLOR

ITEM

#1

Red

power to the

pump

#2

Violet/White

fuel level signal

#3

Brown

ground

#4

Brown

fuel level ground

Table 5-2: Level Sender Resistance

TANK LEVEL

RESISTANCE (

Ω)

FULL

2 - 4

Ω

EMPTY

85 - 95

Ω
