Vaderstad Rapid RDA 600-800S. Spare Parts List. Ersatzteilverzeichnis - part 2

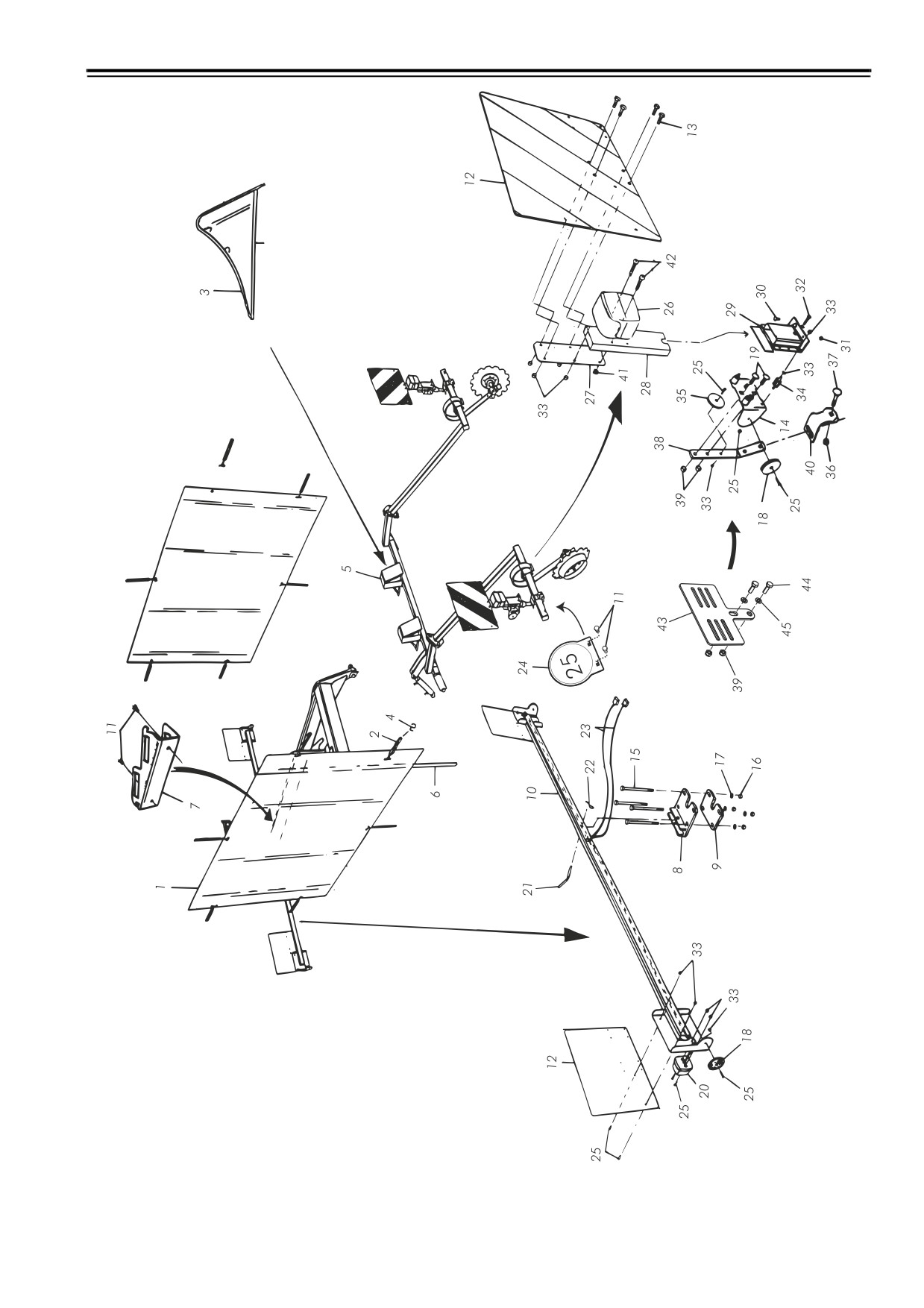

Fig. / Abb. 25
57
5825
64
28.02.2011 2
Fig. / Abb. 25
Fäste, belysningsramp
RDA 600-800S
Mounting, lighting unit
Halterung, BeleuchtungsrampeFäste, belysningsramp, Mounting, lighting unit, Halterung, Beleuchtungsrampe
Pos
No.
Svenska
English
Deutsch
Dim
1
51010600021
Låsmutter
Lock nut
Sicherungsmutter
M6
2
412895
Bakljus
Rear lights
Rücklicht
ASSY
2
446695
Bakljusglas
Rear lights glass
Rücklichtglas
2
413499
Glödlampa
Bulb
Glühbirne
12V, 10W
2
413339
Glödlampa
Bulb
Glühbirne
12V, 21/5W
3
433110
Gummidämpare
Rubber damper
Gummidämpfer
4
50061207021
Vagnsbult
Carriage bolt
Bolzen
M12x70
5
430700
Pinnfäste
Tine bracket
Zinkenträger
6
50130602071
Skruv
Screw
Schraube
M6x20
7
307392
Reflex, röd
Reflex, red
Reflex, rot
8
433083
Plåt
Plate
Blech
9
50061003021
Vagnsbult
Carriage bolt
Bolzen
M10x30
10
443476
Plåt
Plate
Blech
11
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
12
307393
Reflex, gul
Reflex, yellow
Reflex, gelb
13
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
14
440971
Kablage
Cable harness
Kabel
15
440970
Kablage
Cable harness
Kabel
16
50130601571
Skruv
Screw
Schraube
M6x15
17
413336
Lådbelysning, utan glödlampa
Hopper lighting, without bulb
Beleuchtung für Saatgutbehälter,
ASSY
ohne Glühbirne
18
413338
Glödlampa
Bulb
Glühbirne
12V, 5W
19
427708
Kabel
Cable
Kabel
20
50000803022
Skruv
Screw
Schraube
M8x30
21
51010800022
Låsmutter
Lock nut
Sicherungsmutter
M8
22
52000800042
Bricka
Washer
Scheibe
M8
23
453377
Kablage
Cable harness
Kabel
24
450224
Hållare
Holder
Halterung
25
422663
Plåt LGF-skylt
Plate, "slow vehicle"
Blech, Warndreieck
26
50060802521
Vagnsbult
Carriage bolt
Bolzen
M8x25
27
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
28
52000800041
Bricka
Washer
Scheibe
M8
29
52001200041
Bricka
Washer
Scheibe
M12
30
445022
Buntband
Cable tie
Spannband
28.02.2011 2
65
Fig. / Abb. 26
59
6026
66
28.02.2011 2

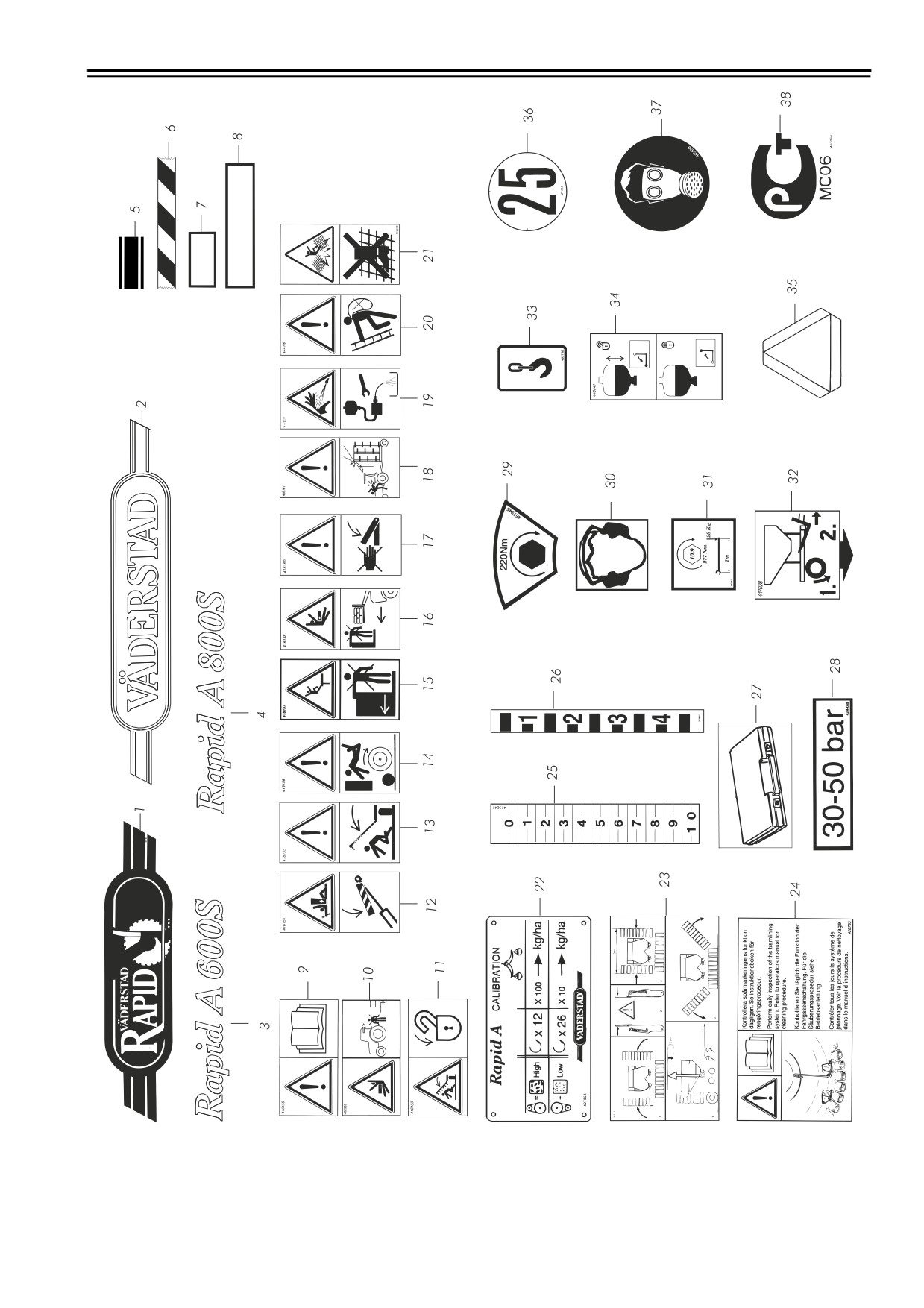

Fig. / Abb. 26
Dekaler
RDA 600-800S
Decals
AufkleberDekaler, Decals, Aufkleber
Pos
No.
Svenska
English
Deutsch
Dim
1
307103
Dekal "Väderstad Rapid"
Sticker "Väderstad Rapid"
Aufkleber "Väderstad Rapid"
2
473113
Dekal "Väderstad"
Sticker "Väderstad"
Aufkleber "Väderstad"
1098x168
3
477607
Dekal "Rapid A 600S" inkl.
Sticker "Rapid A 600S" incl.
Aufkleber "Rapid A 600S" einschl.
RDA 600 S
dekal 307103
Sticker 307103
Aufkleber 307103
4
477608
Dekal "Rapid A 800S" inkl.
Sticker "Rapid A 800S" incl.
Aufkleber "Rapid A 800S" einschl.
RDA 800 S
dekal 307103
Sticker 307103
Aufkleber 307103
5
609310
Tejp, metervara
Tape, per meter
Klebeband, Meterware
W:59 mm
6
417849
Varningstejp, svart/gul
Warning tape black/yellow
Warnungs-Klebestreifen,
L:1000 mm,
schwartz/gelb
W:38 mm
7
417490
Reflextejp, orange
Reflection tape, orange
Reflex-Klebestreifen, orange
7
417492
Reflextejp, vit
Reflection tape, white
Reflex-Klebestreifen, weiß
8
417697
Dekal "Rotation såhus"
Sticker "Rotation Seed feed
Aufkleber "Rotation Dosierung"
housing"
9
416150
Varningsdekal
Warning sticker
Warnungs-Aufkleber
10
432526
Varningsdekal
Warning sticker
Warnungs-Aufkleber
11
416153
Varningsdekal
Warning sticker
Warnungs-Aufkleber
12
416151
Varningsdekal
Warning sticker
Warnungs-Aufkleber
88x167
13
416155
Varningsdekal
Warning sticker
Warnungs-Aufkleber
14
416156
Varningsdekal
Warning sticker
Warnungs-Aufkleber
15
416157
Varningsdekal
Warning sticker
Warnungs-Aufkleber
16
416158
Varningsdekal
Warning sticker
Warnungs-Aufkleber
17
416160
Varningsdekal
Warning sticker
Warnungs-Aufkleber
18
416161
Varningsdekal
Warning sticker
Warnungs-Aufkleber
88x167
RDA 800 S
19
417037
Varningsdekal
Warning sticker
Warnungs-Aufkleber
20
444116
Varningsdekal
Warning sticker
Warnungs-Aufkleber
21
456238
Dekal
Sticker
Aufkleber
22
427868
Aluminiumskylt vridprov
Aluminium plate, calibration
Aluminiumschild, abdrehprobe
23
444118
Dekal
Sticker
Aufkleber
24
428783
Dekal spårmarkering
Sticker Tramlining system
Aufkleber Fahrgassenschaltung
25
415841
Arbetsdjupskala
Depth scale
Ablagetiefenskala
160x30
26
302657
Index, djupskala
Index, depth scale
Index, Tiefenskala
27
444447
Kalibreringskit
Test kit
Ablagepräzisionssatz
27
447394
Våg
Scale
Waage
27
418542
Djupmätare/kapsylöppnare
Depth indicator/Bottle opener
Tiefenmesser/Flaschenöffner
28
424498
Dekal "Hydraultryck"
Sticker "Hydraulic pressure"
Aufkleber "Hydrauldruck"
29
457945
Dekal
Sticker
Aufkleber
30
444117
Dekal
Sticker
Aufkleber
31
443441
Dekal
Sticker
Aufkleber
32
417028
Dekal "Lyft här"
Sticker "Lift here"
Aufkleber "Hier Heben"
33
405760
Dekal "Lyft här"
Sticker "Lift here"
Aufkleber "hier anheben"
60x40
34
440641
Dekal
Sticker
Aufkleber
35
413376
Dekal "LGF"
Sticker "Slow vehicle"
Aufkleber Warndreieck"
400x350
36
421434
Dekal "25 km/h"
Sticker "25 km/h"
Aufkleber "25 km/h"
Only
France
37
465890
Dekal
Sticker
Aufkleber
38
467054
Dekal
Sticker
Aufkleber
28.02.2011 2
67
Fig. / Abb. 27
61
6227
68
28.02.2011 2
Fig. / Abb. 27
Crossboard 1
RDA 600-800S
Crossboard 1
Crossboard 1Crossboard 1, Crossboard 1, Crossboard 1
Pos
No.
Svenska
English
Deutsch
Dim
1
410389
Skruv
Screw
Schraube
M20x94
2
429961
Axel, mittsektion
Axle, center section
Achse, Mittelsektion
3
429963
Axel, vinge
Axle, wing
Achse, Flügelsektion
RDA 600 S
3
429962
Axel, vinge
Axle, wing
Achse, Flügelsektion
RDA 800 S
4
413896
Plastplugg
Plastic plug
Kunststoffpfropfen
60x60
5
443413
Krampa
Clamp
Bügel
6
468612
Skruv
Screw
Schraube
M16x30
7
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
8
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
9
201787
Pinne
Tine
Zinken
Crossboard
10
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
11
419998
Spets
Tip
Spitze
ST, B:45 mm
12
50061203521
Vagnsbult
Carriage bolt
Bolzen
M12x35
13
50061210021
Vagnsbult
Carriage bolt
Bolzen
M12x100
14
426600
Pinnfäste
Tine bracket
Zinkenträger
15
424107
Plastlagring
Plastic bearing
Plastlagerung
60x60
16
441044
Hävarm
Lever arm
Hebelarm
17
50001611021
Skruv
Screw
Schraube
M16x110
18
440938
Platta
Plate
Platte
28.02.2011 2
69

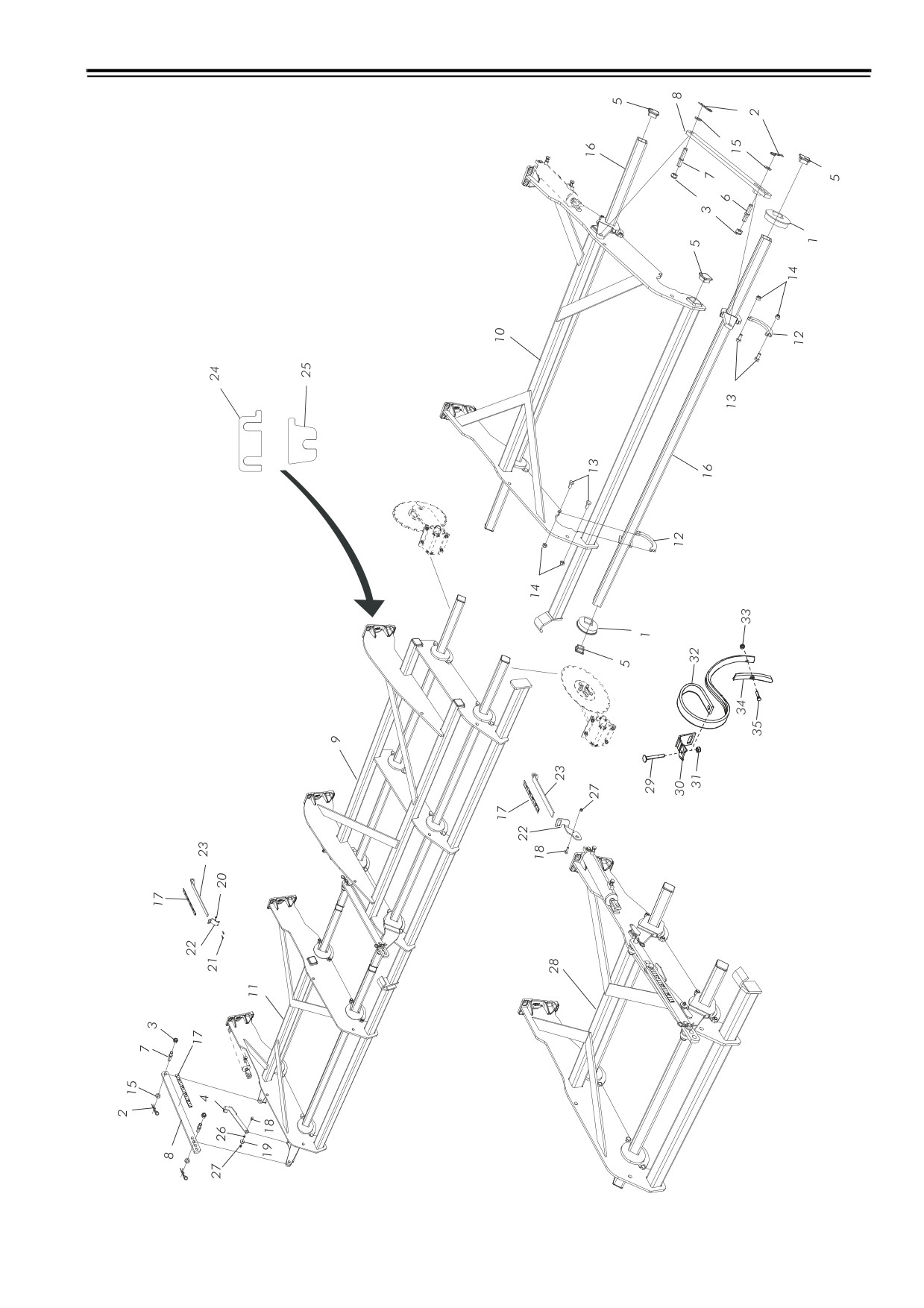

Fig. / Abb. 28
63
6428
70
28.02.2011 2
Fig. / Abb. 28
System Disc
RDA 600-800S
System Disc
System DiscSystem Disc, System Disc, System Disc
Pos
No.
Svenska
English
Deutsch
Dim
1
424107
Plastlagring
Plastic bearing
Plastlagerung
60x60
2
405080
Låsnål
Locking pin
Arretierstift
3
408407
Låglåsmutter
Locknut, low
Sicherungsmutter, flach
SPEC, M20
4
441368
Visare
Pointer
Zeiger
RDA 600 S
4
441367
Plåt
Plate
Blech
RDA 800 S
5
413896
Plastplugg
Plastic plug
Kunststoffpfropfen
60x60
6
415503
Tapp
Stud
Zapfen
L:68
6
415814
Tapp
Stud
Zapfen
L:85
7
426439
Tapp
Stud
Zapfen
8
430067
Stag
Stay
Strebe
9
440054
Ram, hydraulisk drivning
Frame, hydraulic drive
Rahmen, Hydraulik Vortrieb
CR
-15312
9
478511
Ram
Frame
Rahmen
CR
15313-
10
440060
Ram
Frame
Rahmen
LH
RDA 600 S, -15312
10
478515
Ram
Frame
Rahmen
LH
RDA 600 S, 15313-
10
440062
Ram
Frame
Rahmen
LH
RDA 800 S, -15312
10
478519
Ram
Frame
Rahmen
LH
RDA 800 S, 15313-
11
440063
Ram
Frame
Rahmen
RH
RDA 800 S, -15312
11
478520
Ram
Frame
Rahmen
RH
RDA 800 S, 15313-
12
443413
Krampa
Clamp
Bügel
13
468612
Skruv
Screw
Schraube
M16x30
14
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
15
52002000041
Bricka
Washer
Scheibe
M20
16
440144
Axel
Axle
Achse
LH
RDA 600 S
16
440148
Axel
Axle
Achse
LH
RDA 800 S
16
440145
Axel
Axle
Achse
RH
RDA 600 S
16
440149
Axel
Axle
Achse
RH
RDA 800 S
16
440128
Axel
Axle
Achse
CR
RDA 600 S
16
440133
Axel
Axle
Achse
CR
RDA 800 S
17
302657
Index, djupskala
Index, depth scale
Index, Tiefenskala
18
50000803021
Skruv
Screw
Schraube
M8x30
19
52050800041
Bricka
Washer
Scheibe
M8
20
51010600021
Låsmutter
Lock nut
Sicherungsmutter
M6
21
50000602021
Skruv
Screw
Schraube
M6x20
22
454910
Fäste
Bracket
Halterung
23
441364
Plåt
Plate
Blech
24
444512
Distans
Spacer
Distanz
2 mm
Tillbehör/ Access./
Zubehör
24
444513
Distans
Spacer
Distanz
1 mm
Tillbehör/ Access./
Zubehör
25
444514
Distans
Spacer
Distanz
2 mm
Tillbehör/ Access./
Zubehör
25
444515
Distans
Spacer
Distanz
1 mm
Tillbehör/ Access./
Zubehör
26
51001000021
Mutter
Nut
Mutter
M10
28.02.2011 2
71
Fig. / Abb. 28
65
6628
72
28.02.2011 2
Fig. / Abb. 28
System Disc
RDA 600-800S
System Disc
System DiscSystem Disc, System Disc, System Disc
Pos
No.
Svenska
English
Deutsch
Dim
27
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
28
440061
Ram
Frame
Rahmen
RH
RDA 600 S,
-15312
28
478518
Ram
Frame
Rahmen
RH
RDA 600 S,
15313-
29
50061210021
Vagnsbult
Carriage bolt
Bolzen
M12x100
30
426600
Pinnfäste
Tine bracket
Zinkenträger
31
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
32
428797
Pinne "Agrilla Cobra" inkl.
Tine "Agrilla Cobra", incl. tip
Zinken "Agrilla Cobra" einschl.
spets
Spitze
33
407303
Flänsmutter
Flanged nut
Flanschmutter
M10
34
400523
Spets "Standard", inkl skruv
Tip "Standard", incl. screw
Spitze "Standard", einschl.
och mutter (25 st)
and nut (25 pcs)
Schraube und Mutter (25 st)
35
404797
Plogbult inkl. flänsmutter
Plough bolt, incl. flanged nut
Bolzen einschl. Flanschmutter
M10x45
28.02.2011 2
73
15
12 - 13
Type
Pos
A
1
12
16
18
18 - 19
26
B
2
12
16
18
1 - 2 - 3 - 4 - 5 - 6
11
C
3
13
16
19
27
D
4
13
16
19
16
16 - 17
E
5
13
16
19
F
6
13
16
19
20
G
11
12
16
18
7 - 8
H
2
12
17
18
9 - 10
I
1
12
17
18
J
7 + 9
12
16
18
14
K
8 + 10
12
16
18
20
RDA 600 S
21
I
A A A
A A
C
K
K
K
A
A G
B B
J
J
J
F E B B
B
H
22
23
24
25
B B B B B B E B B B B B
A A A C A D C A A
A
A
RDA 800 S
I
D
A A A A A A A A C
K K K
A A G B B
J
J
J
E B B B B B B
B E H
B F B B B B B B B B E B B B B B A A A C A C A A A A A A D
C
A
Fig. / Abb. 29
Översikt tallriksarmar
RDA 600-800S
Overview Disc arms
ScheibenarmenÖversikt tallriksarmar, Overview Disc arms, Scheibenarmen
Pos
No.
Svenska
English
Deutsch
Dim
1
430161
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
WI, ASSY
2
430162
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
WI, ASSY
3
430163
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
NW, ASSY
4
430164
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
NW, ASSY
5
430165
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
NW, ASSY
6
446801
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
WI, ASSY
7
432712
Fäste
Bracket
Halterung
8
432711
Fäste
Bracket
Halterung
9
432718
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
10
432717
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
11
450163
Tallriksarm, inkl. nav
Disc arm, incl. Hub
Scheibenarm, einschl. Nabe
FR CR
12
307168
Överfall
Cover
Führungsplatte
200 mm
13
307169
Överfall
Cover
Führungsplatte
170 mm
14
428571
Vagnsbult
Carriage bolt
Bolzen
M12x42, 10.9
15
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
16
451372
Tallrik, kupad
Disc, curved
Scheibe, gewölbt
Ø410 mm,
V55
17
451371
Tallrik, flat
Disc, flat
Scheibe, flach
Ø410 mm,
V55
18
450991
Gummistav
Rubber bar
Gummistab
L:190 mm
19
414846
Gummistav
Rubber bar
Gummistab
L:170 mm
20
50001201621
Skruv
Screw
Schraube
M12x16
21
413545
V-ring
V-ring
V-Ring
22
405813
Tätningsring
Sealing ring
Dichtring
23
405814
Kullager
Ball bearing
Kugellager
24
406021
Låsring
Circlip
Seegerring
AS 30x2
25
420832
Lagerhus
Bearing housing
Lagergehäuse
ASSY
26
50001605021
Skruv
Screw
Schraube
M16x50
27
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
28.02.2011 2
75
Fig. / Abb. 30
69
7030
76
28.02.2011 2

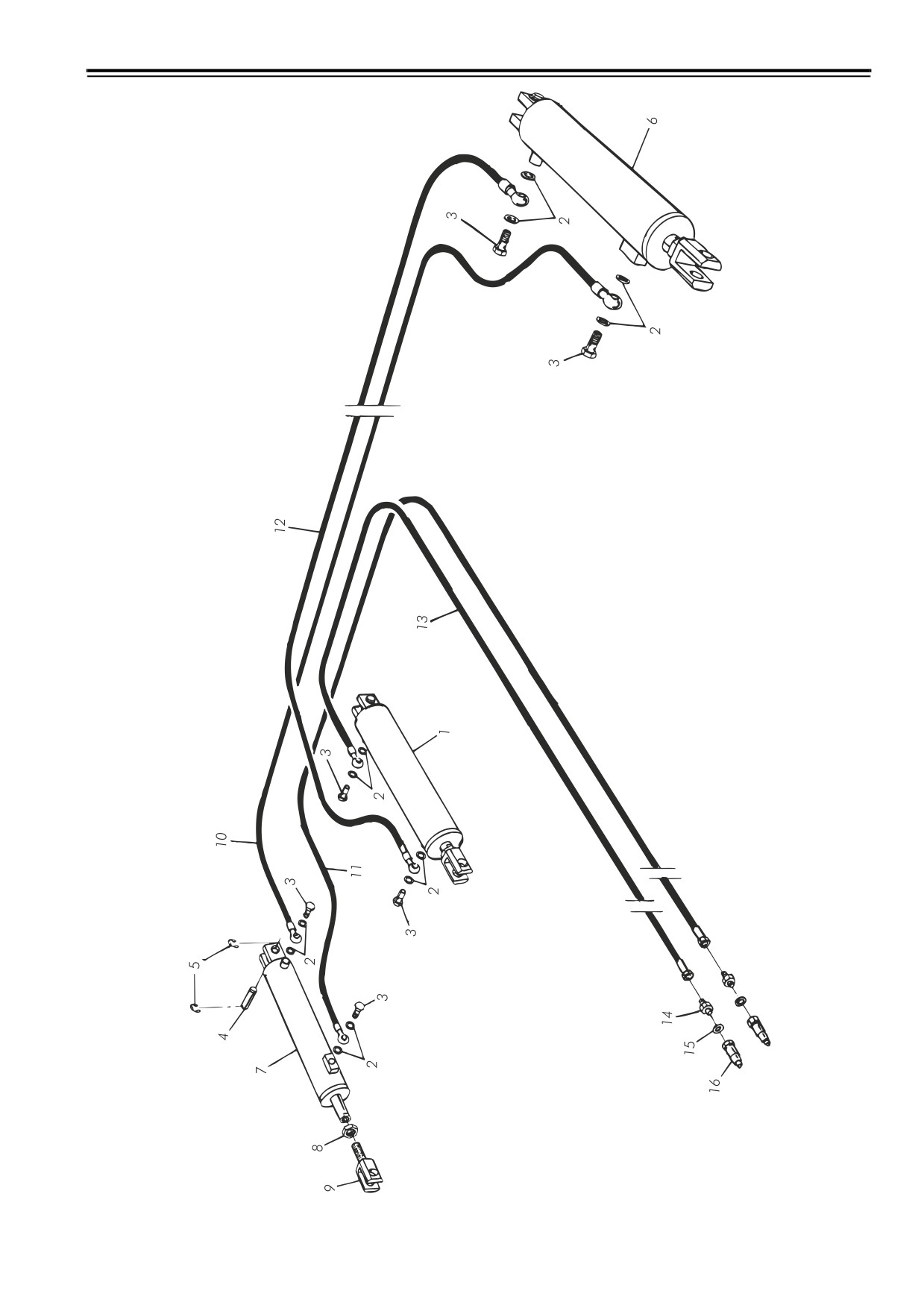

Fig. / Abb. 30

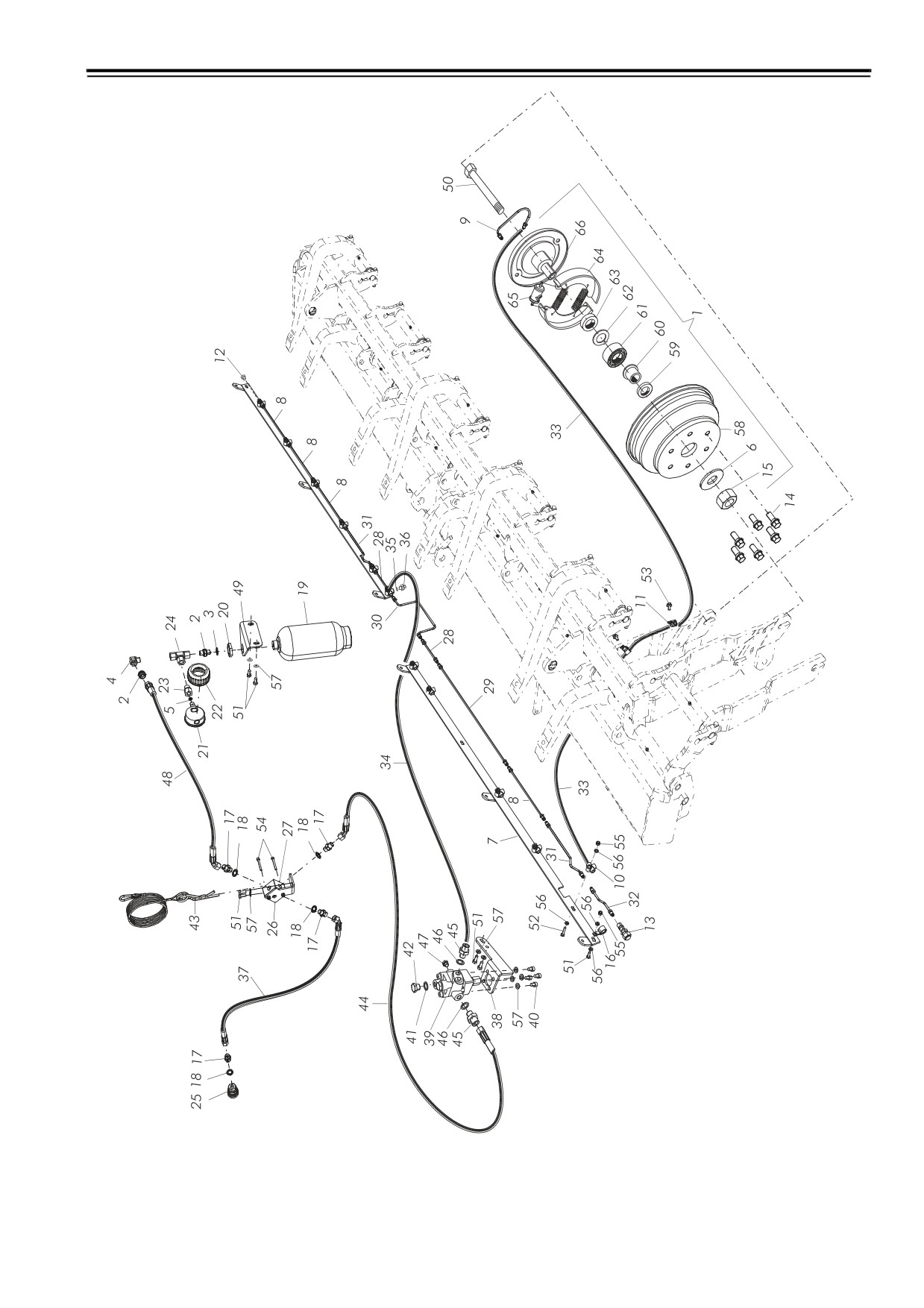

Hydraulik System Disc
RDA 600-800S
Hydraulics System Disc
Hydraulik System DiscHydraulik System Disc, Hydraulics System Disc, Hydraulik System Disc
Pos
No.
Svenska
English
Deutsch
Dim
1
404635
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:70/25, L:520/295
1
404645
Tätningssats
Sealing set
Dichtungssatz
1
409639
Cylinderrör
Ram tube
Zylinderrohr
1
409638
Kolvstång
Piston rod
Kolbenstange
1
409675
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
2
402202
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/4"
3
406751
Hålskruv, banjo
Hole screw, banjo
Hohlschraube, Banjo
1/4"
4
411260
Axel
Axle
Achse
Ø20x60
5
54021500091
Låsring
Circlip
Springring
RS15
6
404636
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:65/25, L:520/296
6
404646
Tätningssats
Sealing set
Dichtungssatz
6
409641
Cylinderrör
Ram tube
Zylinderrohr
6
409640
Kolvstång
Piston rod
Kolbenstange
6
409676
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
7
416175
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:60/25
7
404647
Tätningssats
Sealing set
Dichtungssatz
7
418125
Cylinderrör
Ram tube
Zylinderrohr
7
409642
Kolvstång
Piston rod
Kolbenstange
7
409676
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
8
51032000021
Mutter
Nut
Mutter
M20
9
405134
Gaffel
Fork
Gabel
10
442914
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:3920
RDA 600 S
10
442454
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:8090
RDA 800 S
11
442915
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:8635
RDA 600 S
11
442453
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:5320
RDA 800 S
12
442913
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:3280
RDA 600 S
12
442453
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:5320
RDA 800 S
13
442452
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:8185
14
401782
Nippel
Nipple
Nippel
1/4"-1/2"
15
401774
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/2"
16
401776
Snabbkoppling
Quick coupling
Schnellkupplung
ML, 1/2"
28.02.2011 2
77
Fig. / Abb. 31
71
7231
78
28.02.2011 2

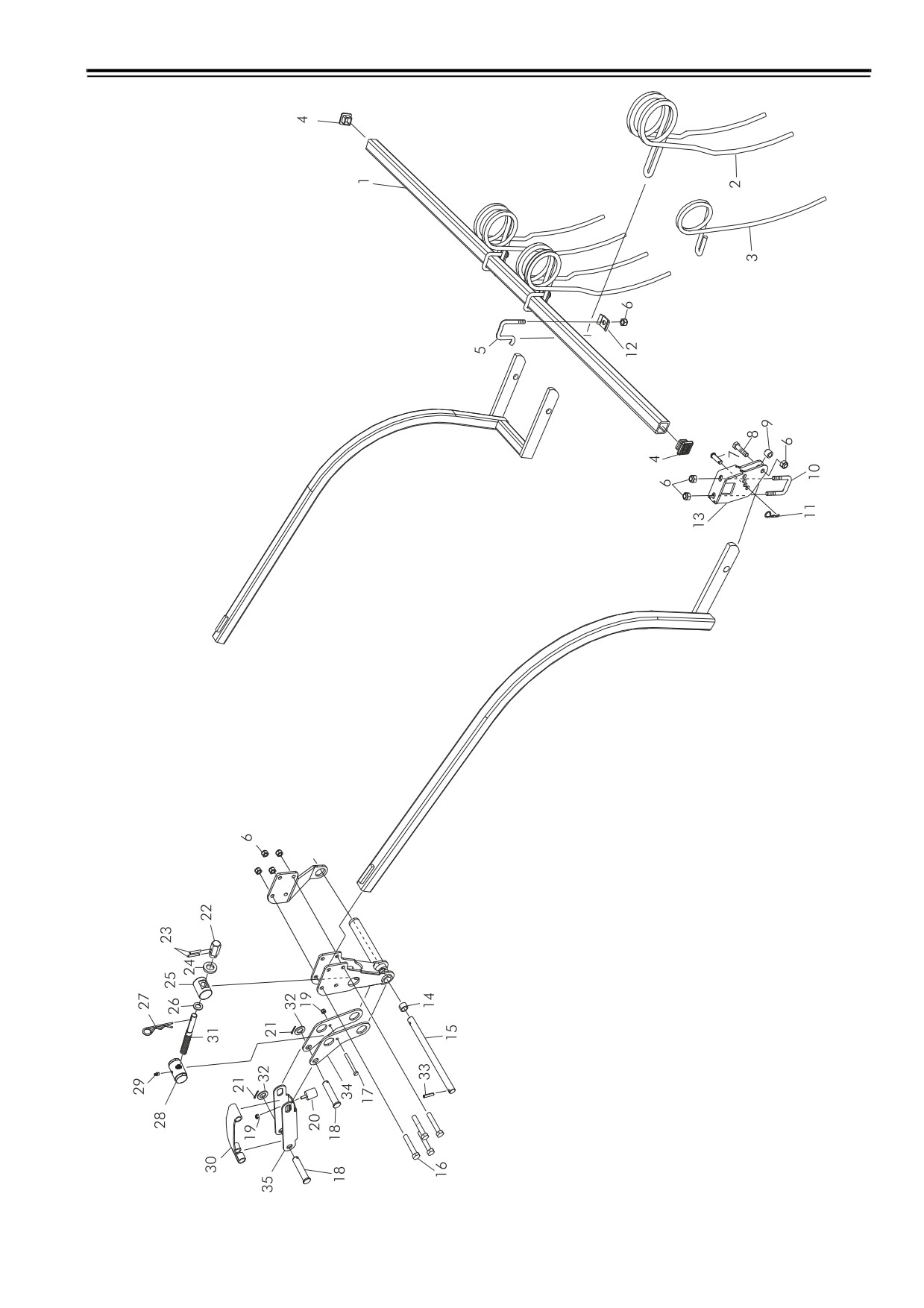

Fig. / Abb. 31
System Agrilla
RDA 600-800S
System Agrilla
-15432
System AgrillaSystem Agrilla, System Agrilla, System Agrilla
Pos
No.
Svenska
English
Deutsch
Dim
1
405080
Låsnål
Locking pin
Arretierstift
2
408407
Låglåsmutter
Locknut, low
Sicherungsmutter, flach
SPEC, M20
3
413896
Plastplugg
Plastic plug
Kunststoffpfropfen
60x60
4
415503
Tapp
Stud
Zapfen
L:68
5
415814
Tapp
Stud
Zapfen
L:85
6
430067
Stag
Stay
Strebe
RDA 600 S
6
430068
Stag
Stay
Strebe
RDA 800 S
7
440054
Ram, hydraulisk drivning
Frame, hydraulic drive
Rahmen, Hydraulik Vortrieb
CR
-15312
7
478511
Ram
Frame
Rahmen
CR
15313-
8
440155
Stag
Stay
Strebe
9
441914
Axel
Axle
Achse
10
443413
Krampa
Clamp
Bügel
11
468612
Skruv
Screw
Schraube
M16x30
12
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
13
52002000041
Bricka
Washer
Scheibe
M20
14
440154
Stag
Stay
Strebe
15
440060
Ram
Frame
Rahmen
LH
RDA 600 S,
-15312
16
440061
Ram
Frame
Rahmen
RH
RDA 600 S,
-15312
17
431133
Axel, vinge
Axle, wing
Achse, Flügelsektion
RDA 600 S
18
441368
Visare
Pointer
Zeiger
19
302657
Index, djupskala
Index, depth scale
Index, Tiefenskala
20
52050800041
Bricka
Washer
Scheibe
M8
21
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
22
50000804021
Skruv
Screw
Schraube
M8x40
23
51011600021
Låsmutter
Lock nut
Sicherungsmutter
M16
24
440938
Platta
Plate
Platte
25
50001611021
Skruv
Screw
Schraube
M16x110
26
440198
Hävarm
Lever arm
Hebelarm
27
50061210021
Vagnsbult
Carriage bolt
Bolzen
M12x100
28
426600
Pinnfäste
Tine bracket
Zinkenträger
29
424107
Plastlagring
Plastic bearing
Plastlagerung
60x60
30
428797
Pinne "Agrilla Cobra" inkl.
Tine "Agrilla Cobra", incl. tip
Zinken "Agrilla Cobra" einschl.
spets
Spitze
31
407303
Flänsmutter
Flanged nut
Flanschmutter
M10
32
400523
Spets "Standard", inkl skruv
Tip "Standard", incl. screw
Spitze "Standard", einschl.
och mutter (25 st)
and nut (25 pcs)
Schraube und Mutter (25 st)
33
404797
Plogbult inkl. flänsmutter
Plough bolt, incl. flanged nut
Bolzen einschl. Flanschmutter
M10x45
34
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
35
440203
Plåt
Plate
Blech
36
444514
Distans
Spacer
Distanz
2 mm
Tillbehör/
Access./
Zubehör
36
444515
Distans
Spacer
Distanz
1 mm
Tillbehör/
Access./
Zubehör
37
430067
Stag
Stay
Strebe
38
444512
Distans
Spacer
Distanz
2 mm
Tillbehör/
Access./
Zubehör
38
444513
Distans
Spacer
Distanz
1 mm
Tillbehör/
Access./
Zubehör
28.02.2011 2
79
Fig. / Abb. 32
73
7432
80
28.02.2011 2
Fig. / Abb. 32

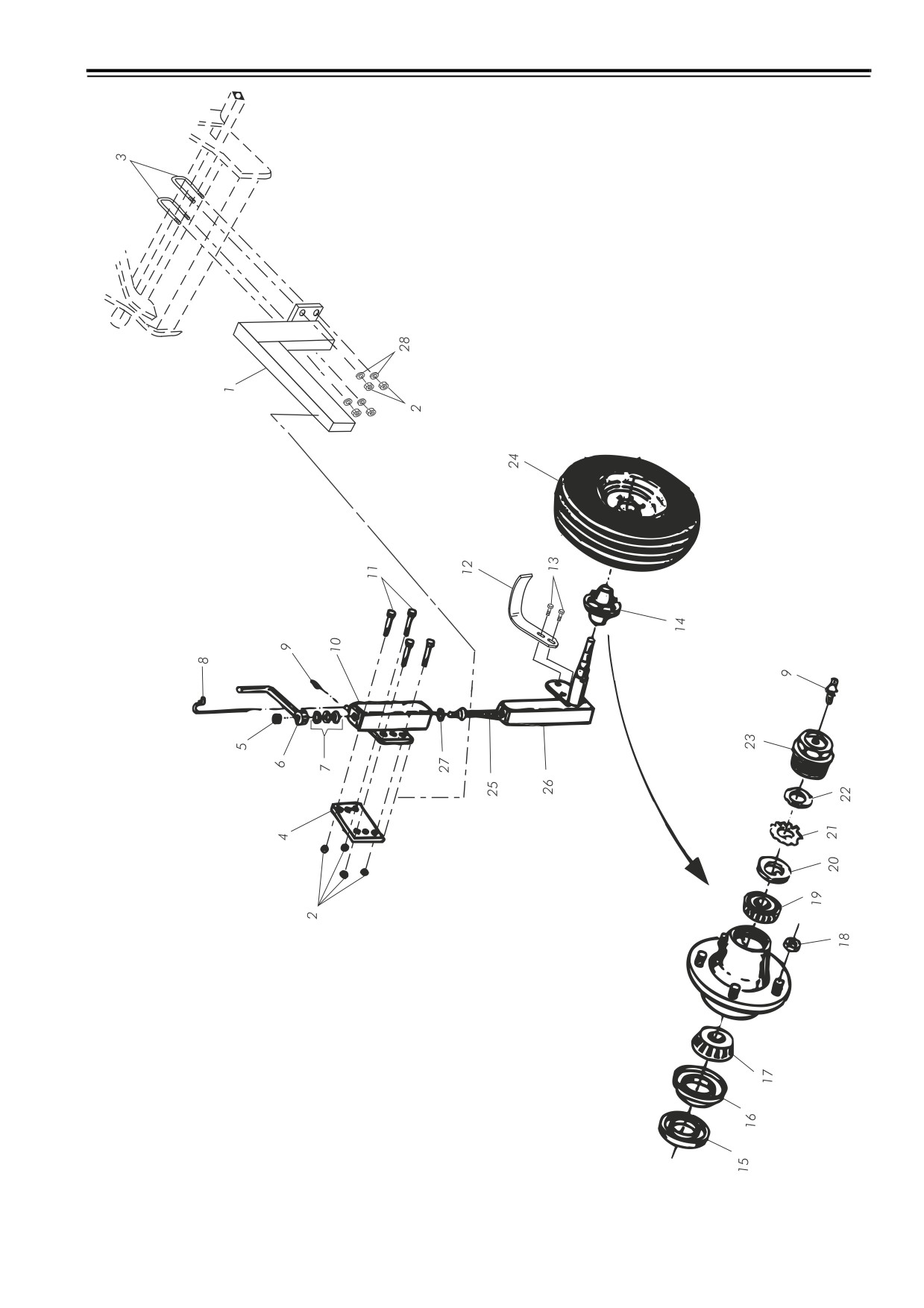

Stödhjul
RDA 600-800S
Support wheel
StützradStödhjul, Support wheel, Stützrad
Pos
No.
Svenska
English
Deutsch
Dim
1
425120
Fäste, stödhjul
Bracket, support wheel
Halterung, Stützrad
LH
1
425121
Fäste, stödhjul
Bracket, support wheel
Halterung, Stützrad
RH
2
51011400021
Låsmutter
Lock nut
Sicherungsmutter
M14, Nyloc
3
402765
Krampa
Clamp
Krampe
M14
3
413837
Krampa
Clamp
Krampe
M16
4
483658
Platta
Plate
Platte
5
51012400021
Låsmutter
Lock nut
Sicherungsmutter
M24
6
409337
Vevsläng
Crank handle
Kurbel
7
406164
Fjäderbricka
Spring washer
Federscheibe
8
409342
Låsbygel
Locking clamp
Verriegelungsbügel
9
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
10
416687
Fäste, stödhjul
Bracket, support wheel
Halterung, Stützrad
11
50001611021
Skruv
Screw
Schraube
M16x110
12
463977
Avskrapare
Scraper
Abstreifer
LH
12
463978
Avskrapare
Scraper
Abstreifer
RH
13
50021202021
Skruv, Tensilock
Screw, Tensilock
Schraube, Tensilock
M12x20
14
409343
Nav, komplett
Hub, complete
Nabe, komplett
ASSY
15
401824
Tätning, yttre
Seal, outer
Dichtung, aussere
OUT
16
401825
Tätning, inre
Seal, inner
Dichtung, innere
IN
17
401826
Koniskt rullager
Tapered roller bearing
Schrägrollenlager
SKF
30207J2
18
401832
Navmutter
Hub nut
Nabenmutter
7/16 UNF
19
401827
Koniskt rullager
Tapered roller bearing
Schrägrollenlager
SKF 30205
20
401830
Slitbricka
Wear washer
Verschleißscheibe
21
401829
Låsbricka
Locking washer
Sicherungsscheibe
22
401828
Axelmutter
Axle nut
Achsenmutter
KM5
23
401450
Navkapsel
Hub cap
Radkappe
24
410340
Hjul, 4-lagers
Wheel, 4 PLY
Rad, PR 4
200x14,5
24
407391
Däck, 4-lagers
Tyre- 4 PLY
Reifen, PR 4
24
400780
Slang
Hose
Schlauch
24
400781
Fälg, 5 hål
Rim, 5 holes
Felge, 5 Schraublöcher
25
416689
Skruv
Screw
Schraube
26
417692
Ben stödhjul
Leg, support wheel
Radständer, Stützrad
RH
27
406158
Bricka
Washer
Scheibe
28
52001400041
Bricka
Washer
Scheibe
M14
28.02.2011 2
81
Fig. / Abb. 33
75
7633
82
28.02.2011 2
Fig. / Abb. 33
Efterharv
RDA 600S
Following harrow
NachstriegelEfterharv, Following harrow, Nachstriegel
Pos
No.
Svenska
English
Deutsch
Dim
1
413951
Pinnaxel, mittsektion
Tine shaft, midsection
Zinkenträger, Mittelsektion
CR, L:2830
1
413950
Pinnaxel, vingsektion
Tine shaft, wing section
Zinkenträger, Flügelsektion
2
445067
Pinne
Tine
Zinken
3
306239
Efterharvspinne
Following harrow tine
Nacheggenzinken
12 mm
4
419084
Plastplugg
Plastic plug
Kunststoffpfropfen
40x40
5
400976
Fäste
Bracket
Halterung
6
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
7
53041204071
Sprint
Pin
Splint
8
50001205021
Skruv
Screw
Schraube
M12x50
9
53012001690
Spännstift
Roll pin
Spannstift
10
425046
Krampa
Clamp
Krampe
11
402220
Låsnål
Locking pin
Arretierstift
12
401233
Bricka
Washer
Scheibe
13
429233
Efterharvsfäste
Following harrow mounting
Nacheggenhalter
14
427693
Bussning
Bushing
Buchse
15
427690
Axel
Axle
Achse
16
50001207021
Skruv
Screw
Schraube
M12x70
17
50000808021
Skruv
Screw
Schraube
M8x80
18
53042009071
Sprint
Pin
Splint
19
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
20
433002
Gummidämpare
Rubber damper
Gummidämpfer
21
53033202570
Saxpinne
Split pin
Hohlstift
Ø3,2x25
22
429106
Hylsa
Sleeve
Hülse
23
53000603591
Spännstift
Roll pin
Spannstift
Ø6x35
24
52122340641
Bricka
Washer
Scheibe
23x40x6
25
430341
Mutter
Nut
Mutter
26
427701
Bricka
Washer
Scheibe
27
405080
Låsnål
Locking pin
Arretierstift
28
430340
Mutter
Nut
Mutter
29
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
30
427696
Bladfjäder
Plate spring
Blattfeder
31
429105
Skruv
Screw
Schraube
32
52002000041
Bricka
Washer
Scheibe
M20
33
53000803591
Spännstift
Roll pin
Spannstift
Ø8x35
34
427691
Länk
Link
Gelenk
35
433000
Plåt
Plate
Blech
28.02.2011 2
83
Fig. / Abb. 34
77
7834
84
28.02.2011 2
Fig. / Abb. 34
Efterharv
RDA 800S
Following harrow
NachstriegelEfterharv, Following harrow, Nachstriegel
Pos
No.
Svenska
English
Deutsch
Dim
1
413958
Pinnaxel, vingsektion
Tine shaft, wing section
Zinkenträger, Flügelsektion
1
413951
Pinnaxel, mittsektion
Tine shaft, midsection
Zinkenträger, Mittelsektion
CR, L:2830
2
445067
Pinne
Tine
Zinken
3
306239
Efterharvspinne
Following harrow tine
Nacheggenzinken
12 mm
4
419084
Plastplugg
Plastic plug
Kunststoffpfropfen
40x40
5
400976
Fäste
Bracket
Halterung
6
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
7
53041204071
Sprint
Pin
Splint
8
50001205021
Skruv
Screw
Schraube
M12x50
9
53012001690
Spännstift
Roll pin
Spannstift
10
425046
Krampa
Clamp
Krampe
11
402220
Låsnål
Locking pin
Arretierstift
12
401233
Bricka
Washer
Scheibe
13
429233
Efterharvsfäste
Following harrow mounting
Nacheggenhalter
14
427693
Bussning
Bushing
Buchse
15
427690
Axel
Axle
Achse
16
50001207021
Skruv
Screw
Schraube
M12x70
17
50000808021
Skruv
Screw
Schraube
M8x80
18
53042009071
Sprint
Pin
Splint
19
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
20
433002
Gummidämpare
Rubber damper
Gummidämpfer
21
53033202570
Saxpinne
Split pin
Hohlstift
Ø3,2x25
22
429106
Hylsa
Sleeve
Hülse
23
53000603591
Spännstift
Roll pin
Spannstift
Ø6x35
24
52122340641
Bricka
Washer
Scheibe
23x40x6
25
430341
Mutter
Nut
Mutter
26
427701
Bricka
Washer
Scheibe
27
405080
Låsnål
Locking pin
Arretierstift
28
430340
Mutter
Nut
Mutter
29
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
30
427696
Bladfjäder
Plate spring
Blattfeder
31
429105
Skruv
Screw
Schraube
32
52002000041
Bricka
Washer
Scheibe
M20
33
53000803591
Spännstift
Roll pin
Spannstift
Ø8x35
34
456264
Förstärkning
Reinforcement
Verstärkung
35
433000
Plåt
Plate
Blech
36
427691
Länk
Link
Gelenk
28.02.2011 2
85
Fig. / Abb. 35
79
8035
86
28.02.2011 2

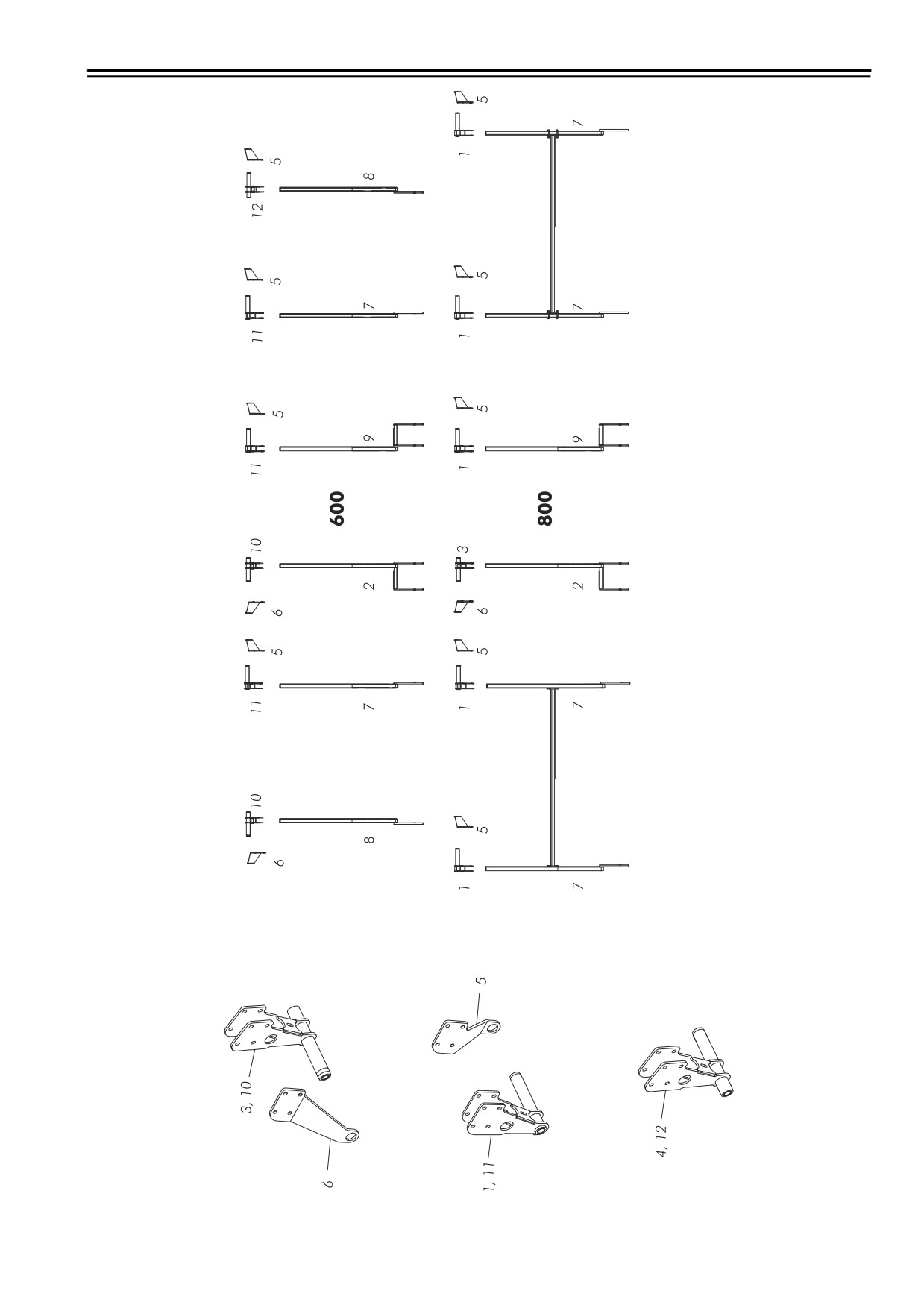

Fig. / Abb. 35
Efterharvsarmar
RDA 600-800S
Following harrow arms
NachstriegelarmenEfterharvsarmar, Following harrow arms, Nachstriegelarmen
Pos
No.
Svenska
English
Deutsch
Dim
1
449962
Fäste
Bracket
Halterung
2
449888
Skakel, dubbel
Following harrow arm, double
Gabelbaum, doppelte
LH
3
449498
Fäste
Bracket
Halterung
4
476319
Fäste
Bracket
Halterung
RDA 600 S
5
455682
Plåt
Plate
Blech
RH
6
455683
Plåt
Plate
Blech
LH
7
450081
Skakel
Following harrow arm
Gabelbaum
LH
8
450191
Skakel
Following harrow arm
Gabelbaum
RH
9
450501
Skakel, dubbel
Following harrow arm, double
Gabelbaum, doppelte
RH
28.02.2011 2
87
Fig. / Abb. 36
81
8236
88
28.02.2011 2

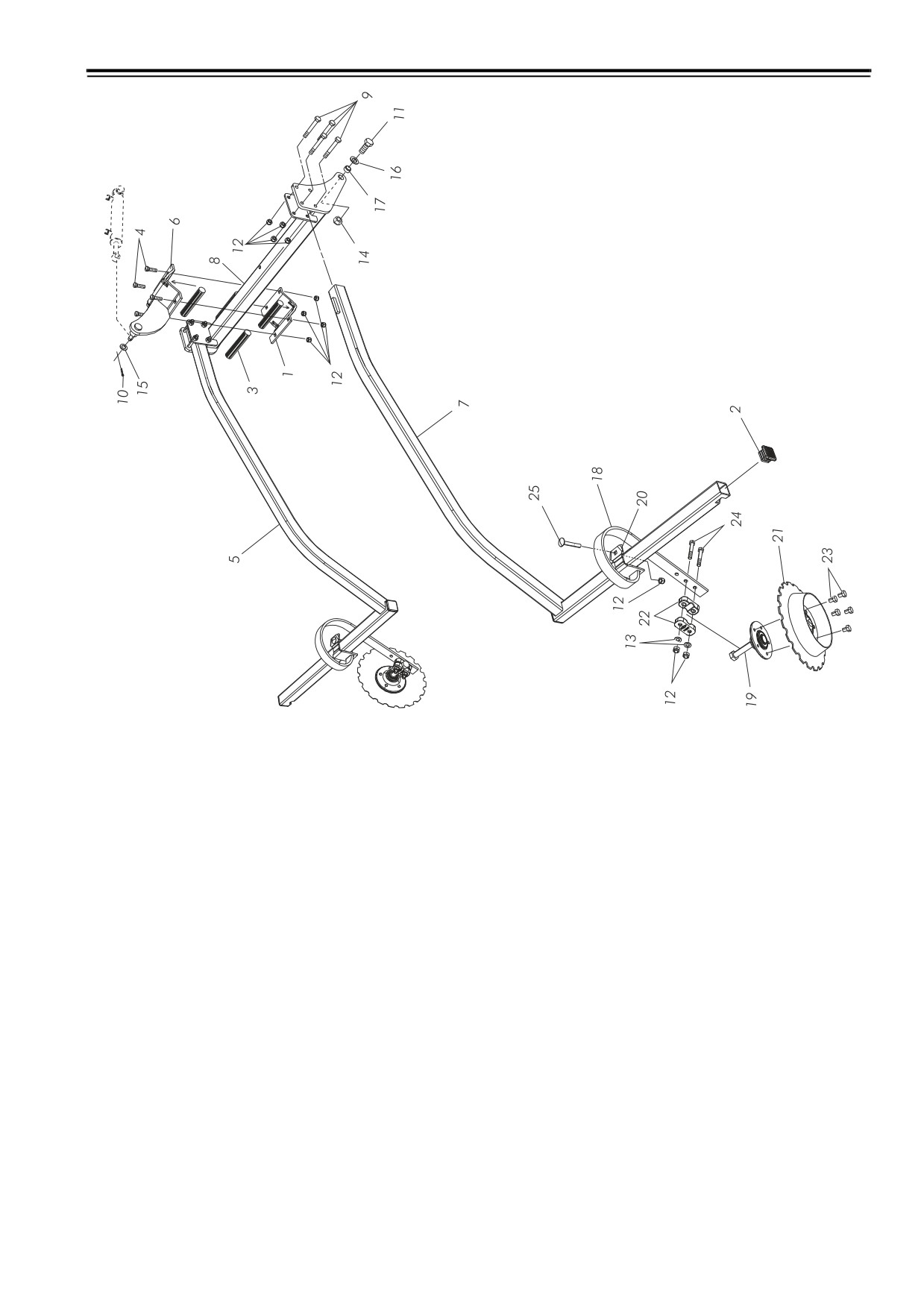

Fig. / Abb. 36
Ritsmarkör
RDA 600-800S
Pre-emergence bout markers
Vorauflauf- MarkiererRitsmarkör, Pre-emergence bout markers, Vorauflauf- Markierer
Pos
No.
Svenska
English
Deutsch
Dim
1
307169
Överfall
Cover
Führungsplatte
170 mm
2
404326
Plastplugg
Plastic plug
Kunststoffpfropfen
3
414846
Gummistav
Rubber bar
Gummistab
L:170 mm
4
428571
Vagnsbult
Carriage bolt
Bolzen
M12x42, 10.9
5
469724
Ritsmarkör
Pre-emergence bout marker
Vorauflauf-Markierer
5
470778
Ritsmarkör
Pre-emergence bout marker
Vorauflauf-Markierer
6
475755
Fäste
Bracket
Halterung
7
469808
Ritsmarkör
Pre-emergence bout marker
Vorauflauf-Markierer
7
470779
Ritsmarkör
Pre-emergence bout marker
Vorauflauf-Markierer
8
469873
Ritsmarkör
Pre-emergence bout marker
Vorauflauf-Markierer
8
470441
Ritsmarkör
Pre-emergence bout marker
Vorauflauf-Markierer
9
50001209021
Skruv
Screw
Schraube
M12x90
10
53030402570
Saxpinne
Split pin
Hohlstift
Ø4x25
11
50002005021
Skruv
Screw
Schraube
M20x50
12
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
13
52001200041
Bricka
Washer
Scheibe
M12
14
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
15
52001600041
Bricka
Washer
Scheibe
M16
16
52002000041
Bricka
Washer
Scheibe
M20
17
53022501490
Spännstift
Roll pin
Spannstift
25x14
18
201787
Pinne
Tine
Zinken
Crossboard
19
422669
Fäste
Bracket
Halterung
20
430700
Pinnfäste
Tine bracket
Zinkenträger
21
443333
Tallrik
Disc
Scheibe
Ø325 mm
22
465271
Fäste
Bracket
Halterung
23
50001201621
Skruv
Screw
Schraube
M12x16
24
50001208021
Skruv
Screw
Schraube
M12x80
25
50061208521
Vagnsbult
Carriage bolt
Bolzen
M12x85
28.02.2011 2
89
Fig. / Abb. 37
83
8437
90
28.02.2011 2
Fig. / Abb. 37
Hydraulik, ritsmarkör
RDA 600-800S
Hydraulics, pre-emergence bout markers
Hydraulik, Vorauflauf- MarkiererHydraulik, ritsmarkör, Hydraulics, pre-emergence bout markers, Hydraulik, Vorauflauf- Markierer
Pos
No.
Svenska
English
Deutsch
Dim
1
420651
Patronventil
Cartridge valve
Patronenventil
EC08B/20NB
1
416267
Tätningssats
Sealing set
Dichtungssatz
2
490840
Hydraulcylinder
Hydraulic ram
Hydraulik zylinder
15613-
2
478253
Tätningssats
Sealing kit
Dichtungssatz
15613-
2
470098
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
DI:40/20, L:415/120
-15612
2
453418
Tätningssats
Sealing kit
Dichtungssatz
-15612
2
453038
Cylinderrör
Ram tube
Zylinderrohr
-15612
2
453036
Kolvstång
Piston rod
Kolbenstange
-15612
2
453037
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
-15612
3
415512
Hylsa
Sleeve
Hülse
-15612
4
420657
Solenoid, svart, rund
Solenoid, black, round
Magnetschalter, schwartz, rund
5
413650
Silikongummitätning
Silicone rubber seal
Silikongummidichtung
6
412428
Kontakt
Connector
Schalter
7
402202
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/4"
8
401790
Nippel
Nipple
Nippel
1/4"-1/4"
9
450444
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:2645
10
450445
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:2485
11
406753
Hålskruv, strypt 1,5 mm
Hole screw, reducing 1,5 mm
Hohlschraube, gedrosselt 1,5 mm
1/4"
12
406751
Hålskruv, banjo
Hole screw, banjo
Hohlschraube, Banjo
1/4"
13
401789
Nippel
Nipple
Nippel
1/4"-3/8"
14
402203
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
3/8"
15
421939
Spärrventil
Stop valve
Sperrventil
28.02.2011 2
91
Fig. / Abb. 38
85
8638
92
28.02.2011 2
Fig. / Abb. 38
Spårluckrare
RDA 600-800S
Track eradicator
SpurlockererSpårluckrare, Track eradicator, Spurlockerer
Pos
No.
Svenska
English
Deutsch
Dim
1
428806
Pinne
Tine
Zinken
UP
2
428807
Pinne
Tine
Zinken
LOW
3
428808
Fjäder
Spring
Feder
4
428809
Schackel inkl. bult
D-shackle incl. Bolt
Schäkel einschl. Bolzen
5
433129
Fäste
Bracket
Halterung
6
433131
Platta
Plate
Platte
7
401029
Sprint
Pin
Splint
8
405080
Låsnål
Locking pin
Arretierstift
9
50001615021
Skruv
Screw
Schraube
M16x150
10
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
11
428816
Skruv
Screw
Schraube
M20x80
12
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
13
50001607021
Skruv
Screw
Schraube
M16x70
14
407303
Flänsmutter
Flanged nut
Flanschmutter
M10
15
421488
Spets, inkl skruv och mutter
Tip, incl. screw and nut (25 pcs)
Spitze, einschl. Schraube und
(25 st)
Mutter (25 st)
16
414555
Plogbult inkl. mutter
Plough bolt, incl. nut
Bolzen einschl. Mutter
M10x70
28.02.2011 2
93
Fig. / Abb. 39
87
8839
94
28.02.2011 2

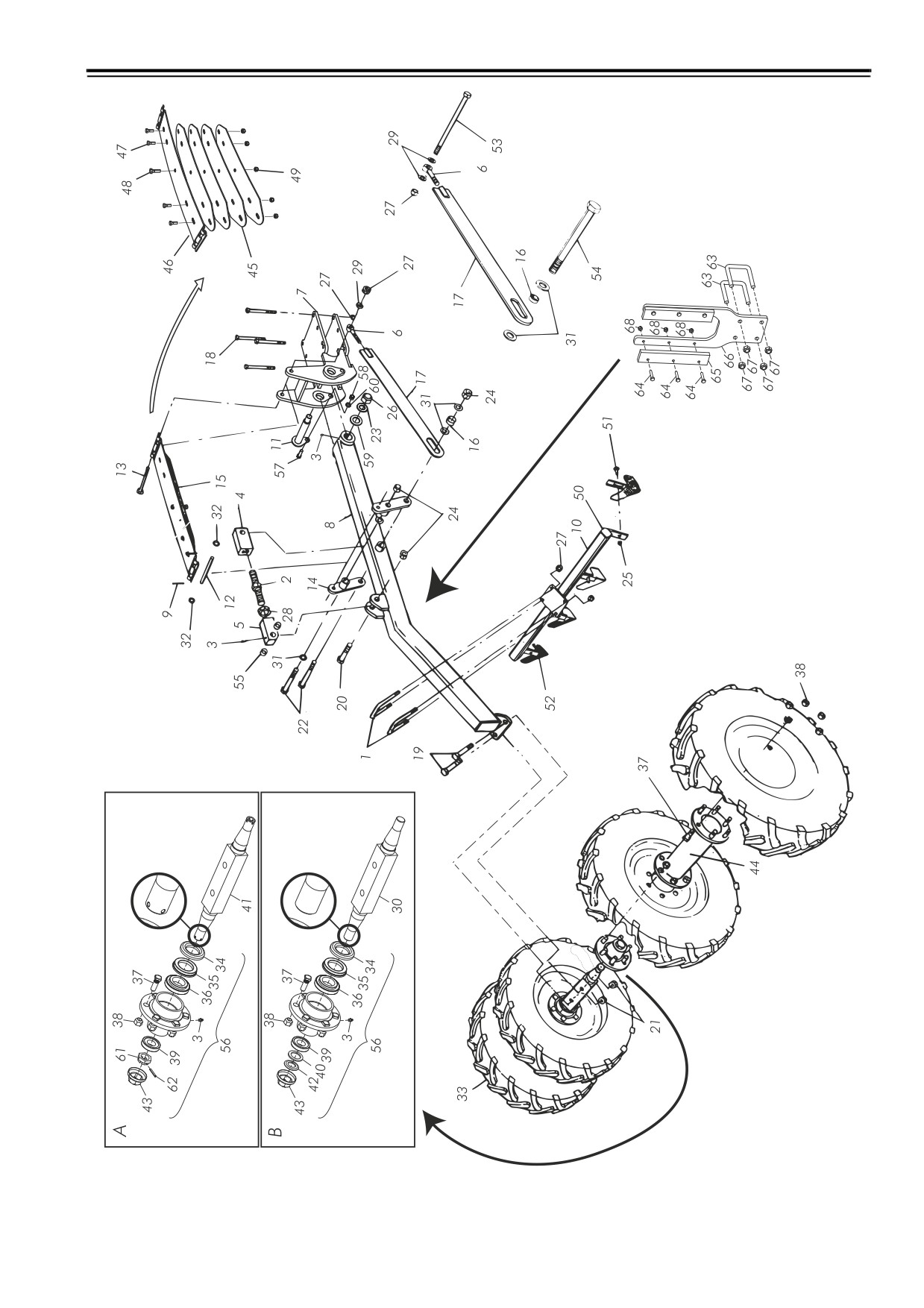

Fig. / Abb. 39
Vingpackare
RDA 400S
Wingpacker
FlügelpackerVingpackare, Wingpacker, Flügelpacker
Pos
No.
Svenska
English
Deutsch
Dim
1
402764
Krampa
Clamp
Krampe
M16x120
2
403024
Parallellicskruv
Turnbuckle
Parallellic-Schraube
3
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
4
417905
Mutter
Nut
Mutter
5
417906
Mutter
Nut
Mutter
6
419015
Skruv
Screw
Schraube
M16x90
7
474080
Fäste
Bracket
Halterung
8
430826
Arm
Arm
Arm
9
53030504071
Saxpinne
Split pin
Hohlstift
Ø5x40
10
418376
Avskraparbalk, 2-hjul
Scraper beam, 2-wheel
Abstreiferträger, 2-Räder
10
418370
Avskraparbalk, 3-hjul
Scraper beam, 3-wheel
Abstreiferträger, 3-Räder
LH
10
418371
Avskraparbalk, 3-hjul
Scraper beam, 3-wheel
Abstreiferträger, 3-Räder
RH
10
418375
Avskraparbalk, 4-hjul
Scraper beam, 4-wheel
Abstreiferträger, 4-Räder
11
473992
Ledbult
Pin bolt
Gelenkbolzen
12
430836
Sprint
Pin
Splint
Ø15x194
13
50001625011
Skruv
Screw
Schraube
M16x250
14
430843
Länkarm
Link arm
Gelenkarm
15
432034
Fjäderpaket
Spring package
Federpaket
16
432209
Distans
Spacer
Distanz
17
433740
Stag
Stay
Strebe
18
50001615021
Skruv
Screw
Schraube
M16x150
19
50002009021
Skruv
Screw
Schraube
M20x90
20
50002413021
Skruv
Screw
Schraube
M24x130
21
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
22
50002422021
Skruv
Screw
Schraube
M24x220
23
52003000041
Bricka
Washer
Scheibe
M30
24
51012400021
Låsmutter
Lock nut
Sicherungsmutter
M24
25
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
26
51023000011
Låsmutter
Lock nut
Sicherungsmutter
M30
27
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
28
51033000021
Mutter
Nut
Mutter
M30
29
52001600041
Bricka
Washer
Scheibe
M16
30
307055
Hjulaxel
Wheel beam
Radachse
31
52002400041
Bricka
Washer
Scheibe
M24
32
52131526241
Bricka
Washer
Scheibe
33
427644
Hjul
Wheel
Rad
TR, LH 7.00-15"
33
427645
Hjul
Wheel
Rad
TR, RH 7.00-15"
33
307113
Fälg
Rim
Felge
33
422876
Däck
Tyre
Reifen
7.00x15"
33
427213
Slang
Hose
Schlauch
34
401954
Tätningsbricka
Sealing washer
Dichtungsscheibe
OUT
35
401955
Tätningsbricka
Sealing washer
Dichtungsscheibe
IN
36
401956
Rullager
Roller bearing
Rollenlager
37
401959
Navskruv
Hub screw
Nabenschraube
38
401960
Navmutter
Hub nut
Nabenmutter
39
401961
Rullager
Roller bearing
Rollenlager
40
401962
Bricka
Washer
Scheibe
41
489431
Axel
Axle
Achse
42
401964
Mutter
Nut
Mutter
43
401965
Navkapsel
Hub cap
Radkappe
44
307050
Skarvhylsa
Extension sleeve
Verbindungsmuffe
45
432032
Bladfjäder
Plate spring
Blattfeder
46
430827
Bladfjäder
Plate spring
Blattfeder
UP
47
432213
Skruv, inkl mutter
Screw, incl. nut
Schraube, einschl. Mutter
M10
48
50001204021
Skruv
Screw
Schraube
M12x40
CR
49
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
CR
50
404326
Plastplugg
Plastic plug
Kunststoffpfropfen
51
50061203021
Vagnsbult
Carriage bolt
Bolzen
M12x30
52
307002
Avskrapare
Scraper
Abstreifer
53
50001625011
Skruv
Screw
Schraube
M16x250
28.02.2011 2
95
Fig. / Abb. 39
89
9039
96
28.02.2011 2
Fig. / Abb. 39
Vingpackare
RDA 400S
Wingpacker
FlügelpackerVingpackare, Wingpacker, Flügelpacker
Pos
No.
Svenska
English
Deutsch
Dim
54
50002424021
Skruv
Screw
Schraube
M24x240
55
53023002090
Spännstift
Roll pin
Spannstift
30x20
56
401953
Nav
Hub
Nabe
ASSY
57
50001606021
Skruv
Screw
Schraube
M16x60
58
51011600021
Låsmutter
Lock nut
Sicherungsmutter
M16
59
52003900041
Bricka
Washer
Scheibe
M39
60
52001600041
Bricka
Washer
Scheibe
M16
61
420334
Kronmutter
Castle nut
Kronenmutter
M30x1,5
62
53010503690
Spännstift
Roll pin
Spannstift
Ø5x36
63
402765
Krampa
Clamp
Krampe
M14
64
50000804021
Skruv
Screw
Schraube
M8x40
65
488486
Platta
Plate
Platte
66
488483
Plåt
Plate
Blech
67
51011400021
Låsmutter
Lock nut
Sicherungsmutter
M14, Nyloc
68
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
28.02.2011 2
97
Fig. / Abb. 40
91
9240
98
28.02.2011 2
Fig. / Abb. 40

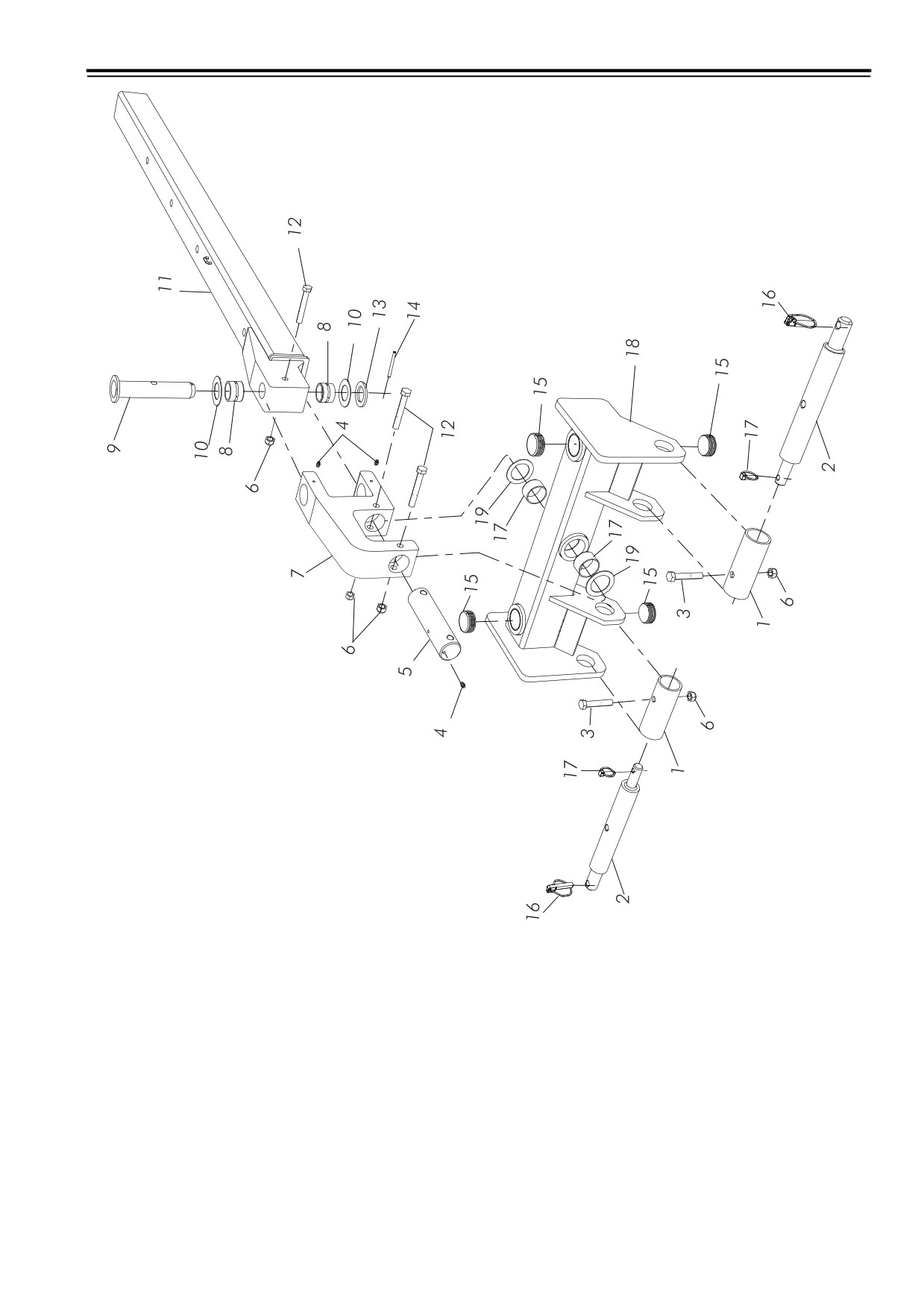

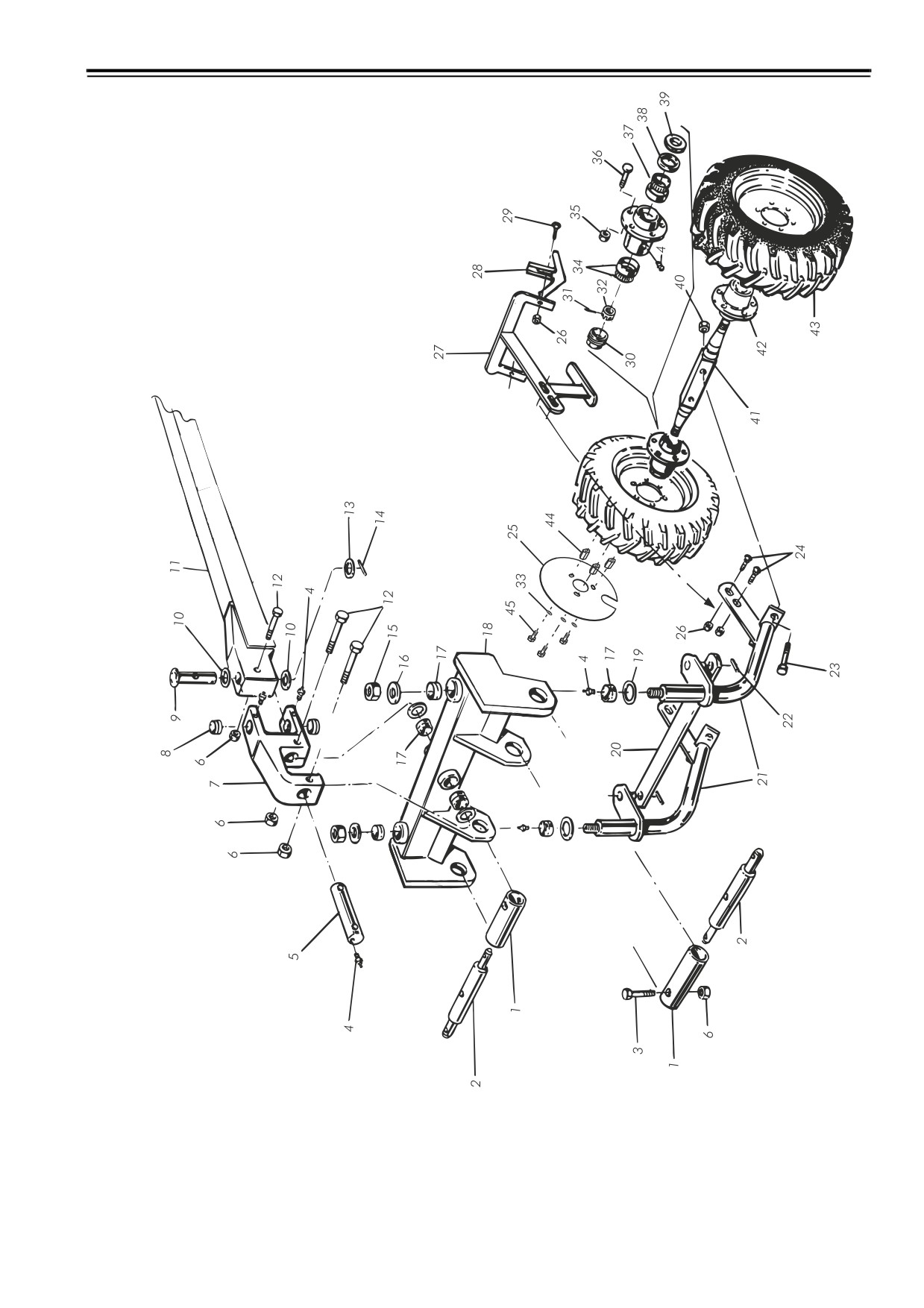

Styrbar mellanpackare PIVOT
RDA 600-800S
Steerable wheel press PIVOT
Lenkbar Zwischenpacker PIVOTStyrbar mellanpackare PIVOT, Steerable wheel press PIVOT, Lenkbar Zwischenpacker PIVOT
Pos
No.
Svenska
English
Deutsch
Dim
1
415894
Hylsa
Sleeve
Hülse
2
307181
Axel
Axle
Achse
3
50001609021
Skruv
Screw
Schraube
M16x90
4
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
5
307182
Axel
Axle
Achse
6
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
7
307184
Fäste
Bracket
Halterung
8
419063
Hylsa
Sleeve
Hülse
9
307190
Axel
Axle
Achse
10
419057
Bricka
Washer
Scheibe
11
476000
Dragrör
Draw-bar tube
Rohr
L:2100 mm
11
475060
Dragrör
Draw-bar tube
Rohr
L:2900 mm
12
50001611021
Skruv
Screw
Schraube
M16x110
13
419062
Bricka
Washer
Scheibe
14
53000809091
Spännstift
Roll pin
Spannstift
Ø8x90
15
51023000021
Låsmutter
Lock nut
Sicherungsmutter
M30
16
419058
Bricka
Washer
Scheibe
17
484292
Glidlager
Slide bearing
Gleitlager
18
484312
Dragbalk
Beam
Träger
19
419056
Bricka
Washer
Scheibe
2 mm
20
419070
Parallellstag
Parallel stay
Lenkspurstange
21
307188
Ben
Leg
Bein
22
53000804091
Spännstift
Roll pin
Spannstift
Ø8x40
23
50002009021
Skruv
Screw
Schraube
M20x90
24
428571
Vagnsbult
Carriage bolt
Bolzen
M12x42, 10.9
25
455070
Plåt
Plate
Blech
26
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
27
427647
Avskrapararm
Scraper arm
Abstreiferarm
28
307002
Avskrapare
Scraper
Abstreifer
29
50061203021
Vagnsbult
Carriage bolt
Bolzen
M12x30
30
401965
Navkapsel
Hub cap
Radkappe
31
53010503690
Spännstift
Roll pin
Spannstift
Ø5x36
32
420334
Kronmutter
Castle nut
Kronenmutter
M30x1,5
33
52001600041
Bricka
Washer
Scheibe
M16
34
401961
Rullager
Roller bearing
Rollenlager
35
401960
Navmutter
Hub nut
Nabenmutter
36
401959
Navskruv
Hub screw
Nabenschraube
37
401956
Rullager
Roller bearing
Rollenlager
38
401955
Tätningsbricka
Sealing washer
Dichtungsscheibe
IN
39
401954
Tätningsbricka
Sealing washer
Dichtungsscheibe
OUT
40
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
41
477244
Axel
Axle
Achse
42
401953
Nav
Hub
Nabe
ASSY
43
427644
Hjul
Wheel
Rad
TR, LH 7.00-15"
43
427645
Hjul
Wheel
Rad
TR, RH 7.00-15"
43
422876
Däck
Tyre
Reifen
7.00x15"
43
427213
Slang
Hose
Schlauch
43
307113
Fälg
Rim
Felge
44
455071
Mutter
Nut
Mutter
M16
45
50001602021
Skruv
Screw
Schraube
M16x20
28.02.2011 2
99
Fig. / Abb. 41
93
9441
100
28.02.2011 2
Fig. / Abb. 41
Hydraulburet dragrör
RDA 600-800S
Lower link drawbar pipe
UnterlenkeranhängungHydraulburet dragrör, Lower link drawbar pipe, Unterlenkeranhängung
Pos
No.
Svenska
English
Deutsch
Dim
1
415894
Hylsa
Sleeve
Hülse
2
307181
Axel
Axle
Achse
3
50001609021
Skruv
Screw
Schraube
M16x90
4
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
5
307182
Axel
Axle
Achse
6
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
7
307184
Fäste
Bracket
Halterung
8
419063
Hylsa
Sleeve
Hülse
9
307190
Axel
Axle
Achse
10
419057
Bricka
Washer
Scheibe
11
476000
Dragrör
Draw-bar tube
Rohr
L:2100 mm
11
475060
Dragrör
Draw-bar tube
Rohr
L:2900 mm
12
50001611021
Skruv
Screw
Schraube
M16x110
13
419062
Bricka
Washer
Scheibe
14
53000809091
Spännstift
Roll pin
Spannstift
Ø8x90
15
452126
Plugg
Plug
Pfropfen
16
458792
Sprint
Pin
Splint
17
401971
Ringsprint
Locking ring
Ringbolzen
Ø10x40
18
424880
Dragbalk
Beam
Träger
19
419056
Bricka
Washer
Scheibe
2 mm
28.02.2011 2
101
Fig. / Abb. 42
95
9642
102
28.02.2011 2
Fig. / Abb. 42
Förhöjningskrage
RDA 600-800S
Hopper extension
TankerhöhungFörhöjningskrage, Hopper extension, Tankerhöhung
Pos
No.
Svenska
English
Deutsch
Dim
1
418590
Popnit
Pop rivet
Niet
2
421654
Skyddsslang
Protective hose
Schutzschlauch
3
421674
Lock
Cover
Schutzabdeckung
4
421675
Lock
Cover
Schutzabdeckung
5
465489
List
Strip
Leiste
6
477081
Plåt
Plate
Blech
LH
7
477084
Plåt
Plate
Blech
RH
8
477087
Mellanör
Tube
Rohr
9
477091
Tätningslist, metervara
Sealing strip, per metre
Abdichtung, meterware
10
477102
Plåt, gavel
Plate, gable
Blech, giebel
11
50000802021
Skruv
Screw
Schraube
M8x20
12
50000802521
Skruv
Screw
Schraube
M8x25
13
50001003021
Skruv
Screw
Schraube
M10x30
14
50001203021
Skruv
Screw
Schraube
M12x30
15
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
16
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
17
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
18
52000800041
Bricka
Washer
Scheibe
M8
19
52001000041
Bricka
Washer
Scheibe
M10
20
52001200041
Bricka
Washer
Scheibe
M12
21
52090600041
Bricka, nit
Washer, rivet
Scheibe, Niete
M6
28.02.2011 2
103
Fig. / Abb. 43
97
9843
104
28.02.2011 2
Fig. / Abb. 43
Fyllskruv, ej fällbar
RDA 600-800S
Auger, not foldable
Befüllschecke, nicht klappbarFyllskruv, ej fällbar, Auger, not foldable, Befüllschecke, nicht klappbar
Pos
No.
Svenska
English
Deutsch
Dim
1
452282
Presenning
Tarpaulin
Plane
2
50000802021
Skruv
Screw
Schraube
M8x20
3
52000800041
Bricka
Washer
Scheibe
M8
4
452905
Galler
Grating
Gitter
5
452252
Tratt
Funnel
Trichter
6
446511
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8", L:420
7
401777
Adapter
Adapter
Adapter
8
402203
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
3/8"
9
414708
Kulventil, 3-vägs, inkl. handtag
Ball valve, 3-way, incl. handle
3-Wege-Kugelventil einschl.
3/8"
Handgriff
10
411914
Anslutningsnippel
Connection nipple
Anschlußnippel
3/8"-3/8"
11
401773
Nippel
Nipple
Nippel
3/8"-1/2"
12
401774
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/2"
13
411917
Anslutningsnippel T-rör
Connection nipple T-piece
Anschlußnippel T-Stück
3/8"
14
52001200041
Bricka
Washer
Scheibe
M12
15
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
16
424853
Hydraulmotor
Hydraulic motor
Hydraulik Motor
16
463517
Tätningssats
Sealing kit
Dichtungssatz
17
448394
Adapter
Adapter
Adapter
18
459333
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/2", L:5500
19
452284
Fläns
Flange
Flansch
20
50001205021
Skruv
Screw
Schraube
M12x50
21
51010500021
Låsmutter
Lock nut
Sicherungsmutter
M5
22
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
23
422871
Kulventil, 3-vägs
Ball valve, three-way
3-Wege Kugelventil
24
422853
Fästplåt
Bracket
Sicherungsblech
25
50000802521
Skruv
Screw
Schraube
M8x25
26
50002030021
Skruv
Screw
Schraube
M20x300
27
452210
Matarskruv
Feed screw
Vorschubschraube
28
459332
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/2", L:5500
29
459124
Rör
Tube
Rohr
30
453033
Plåt
Plate
Blech
31
427467
T-adapter
T-connector
T-adapter
32
432471
Adapter
Adapter
Adapter
1/2"-1/2"
33
405080
Låsnål
Locking pin
Arretierstift
34
425605
Excenterlås
Eccentric lock
Exzenter Schloß
35
50000502521
Skruv
Screw
Schraube
M5x25
36
454445
Fäste
Bracket
Halterung
37
476860
Länkarm
Link arm
Gelenkarm
38
472939
Stag
Stay
Strebe
38
473579
Stag
Stay
Strebe
39
50001204021
Skruv
Screw
Schraube
M12x40
40
477121
Fäste
Bracket
Halterung
41
476858
Fäste
Bracket
Halterung
42
454428
Plattstång
Flat bar steel
Flachstahl
43
50001610021
Skruv
Screw
Schraube
M16x100
44
52001600041
Bricka
Washer
Scheibe
M16
45
51011600021
Låsmutter
Lock nut
Sicherungsmutter
M16
46
51012000021
Låsmutter
Lock nut
Sicherungsmutter
M20
47
427453
Adapter
Adapter
Adapter
1/2"-1/2"
48
422636
Plugg
Plug
Pfropfen
49
50000801622
Skruv
Screw
Schraube
M8x16
50
51000800021
Mutter
Nut
Mutter
M8
51
472939
Stag
Stay
Strebe
28.02.2011 2
105
Fig. / Abb. 44
99
10044
106
28.02.2011 2
Fig. / Abb. 44
Pneumatiska bromsar
RDA 600-800S
Pneumatic brakes
Pneumatische BremsenPneumatiska bromsar, Pneumatic brakes, Pneumatische Bremsen
Pos
No.
Svenska
English
Deutsch
Dim
1
419501
Kopplingsnäve manöverledning
Socket for controls hose
Anschluß Zufuhrleitung (gelb)
(gul)
(yellow)
2
419527
Slangnippel
Hose nipple
Schlauchnippel
M16x1,5-11x3,5
3
419540
Slangklämma
Hose clamp
Schlauchklemme
4
419523
Tryckluftslang
Air hose
Druckluftschlauch
L:2,8 m
5
419528
Slangnippel
Hose nipple
Schlauchnippel
M22x1,5-11x3,5
6
419543
Nippel
Nipple
Nippel
M22
7
419545
Stödring
Stay ring
Stützring
8
419500
Kopplingsnäve matarledning
Socket for feed tube (red)
Anschluß Zufuhrleitung (rot)
(röd)
9
419526
Rörkoppling
Pipe fitting
Rohranschluß
10
419542
Hydraulrör
Hydraulic tubing
Hydraulikrohr
Ø12x150
11
419544
O-ring
O-ring
Runddichtring
12
419502
Ledningsfilter
Pipe filter
Leitungsfilter
13
419530
Push-in koppling
Push-in fitting
Steckkupplung
M22x1,5-10x1,5
14
50000802021
Skruv
Screw
Schraube
M8x20
15
419513
Blindkoppling
Blind connection
Blindniete
16
52000800041
Bricka
Washer
Scheibe
M8
17
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
18
467594
Cylinder
Ram
Zylinder
19
419525
Kopparbricka
Copper washer
Kupferscheibe
20
476262
Bricka
Washer
Scheibe
21
475863
Fäste
Bracket
Halterung
22
475870
Fäste
Bracket
Halterung
23
419531
Plastslang
Plastic hose
Kunststoffschlauch
L:10 m
24
463224
Behållare
Container
Behälter
25
467495
Cylinder
Ram
Zylinder
26
451001
Koppling
Coupling
Kupplung
M22x1,5-10x1,5
27
419525
Kopparbricka
Copper washer
Kupferscheibe
28
476149
Ventil
Valve
Ventil
29
428264
O-ring
O-ring
Runddichtring
30
419529
Push-in koppling
Push-in fitting
Steckkupplung
M16x1,5-10x1,5
31
468096
T-koppling
T-piece
T-stück
32
419512
Nippel
Nipple
Nippel
M16x1,5
33
50060808021
Vagnsbult
Carriage bolt
Bolzen
M8x80
34
481303
Distans
Spacer
Distanz
35
468167
Plugg
Plug
Pfropfen
36
476261
Adapter
Adapter
Adapter
37
419504
Lufttank
Air tank
Lufttank
10 liter
38
427611
Plugg
Plug
Pfropfen
39
50000812021
Skruv
Screw
Schraube
M8x120
14994-
39
50000811021
Skruv
Screw
Schraube
M8x110
-14993
40
427609
Fäste
Bracket
Halterung
41
475871
Distans
Spacer
Distanz
42
419506
Avtappningsventil
Bleed valve
Ablaßventil
43
475862
Fäste
Bracket
Halterung
44
476212
Mutter
Nut
Mutter
45
481150
Plåt
Plate
Blech
46
401789
Nippel
Nipple
Nippel
1/4"-3/8"
47
419522
Kopparbricka
Copper washer
Kupferscheibe
48
419514
Nålventil
Needle valve
Nadelventil
49
418690
Hållare bromsrör
Holder, brake tubing
Halterung, Bremsrohr
50
419520
Plugg med bricka
Plug with washer
Stopfen mit Zwischenlegscheibe
51
418693
Bromsrör
Brake pipe
Bremsrohr
L:240 mm
52
50010603521
Skruv
Screw
Schraube
M6x35
53
52000600041
Bricka
Washer
Scheibe
M6
54
419517
Fördelare
Distributor
Verteiler
M10x3
28.02.2011 2
107
Fig. / Abb. 44
101
10244
108
28.02.2011 2
Fig. / Abb. 44
Pneumatiska bromsar
RDA 600-800S
Pneumatic brakes
Pneumatische BremsenPneumatiska bromsar, Pneumatic brakes, Pneumatische Bremsen
Pos
No.
Svenska
English
Deutsch
Dim
55
476893
Slang
Hose
Schlauch
DI: 10.5, L:900 mm
14994-
55
476115
Slang
Hose
Schlauch
DI: 10.5, L:1150 mm
-14993
56
51010600021
Låsmutter
Lock nut
Sicherungsmutter
M6
57
454477
Hydraulrör
Hydraulic tubing
Hydraulikrohr
58
454476
Hydraulrör
Hydraulic tubing
Hydraulikrohr
59
454478
Hydraulrör
Hydraulic tubing
Hydraulikrohr
60
454484
Hydraulrör
Hydraulic tubing
Hydraulikrohr
61
428267
Klammer
Clip
Schelle
62
50000602021
Skruv
Screw
Schraube
M6x20
63
419524
Plugg
Plug
Pfropfen
M22x1,5
64
454510
Hydraulrör
Hydraulic tubing
Hydraulikrohr
65
419518
Slanghållare
Hose holder
Schlauchhalter
66
419546
Mutter
Nut
Mutter
M30x1,5
67
418688
Bricka
Washer
Scheibe
68
419535
Fälgskruv
Rim screw
Felgenschraube
M14x1,5
69
476595
Bromstrumma
Brake drum
Bremstrommel
70
419547
Radialtätning
Radialsealing
Radialdichtung
71
418687
Distans
Spacer
Distanz
72
419548
Kullager
Ball bearing
Kugellager
73
419549
Låsring
Circlip
Sicherungsring
74
419550
Radialtätning
Radialsealing
Radialdichtung
75
419551
Bromsback
Brake shoe
Bremsbacke
76
307085
Axel
Axle
Achse
77
418697
Bromsrör hjulgaffel
Brake pipe, wheel fork
Bremsrohr, Radgabel
FR
77
460590
Bromsrör hjulgaffel
Brake pipe, wheel fork
Bremsrohr, Radgabel
REAR
78
476491
Hjulbromscylinder
Wheel brake cylinder
bremszylinder
79
429022
Skruv
Screw
Schraube
M16x215
80
468886
Bricka
Washer
Scheibe
81
468887
Adapter
Adapter
Adapter
82
476118
Slang
Hose
Schlauch
DI: 18.7, L:3400 mm
83
476418
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI: 18.7, L:1500 mm
84
50001003021
Skruv
Screw
Schraube
M10x30
85
52001000041
Bricka
Washer
Scheibe
M10
86
475976
Bromsnav
Brake hub
Bremsnabe
ASSY
87
431294
Fäste
Bracket
Halterung
88
414651
Adapter
Adapter
Adapter
DO: R3/8"/DI: 3/8"
89
419503
Bromsventil
Brake valve
Bremsventil
28.02.2011 2
109
Fig. / Abb. 45
103
10445
110
28.02.2011 2
Fig. / Abb. 45
Hydrauliska bromsar
RDA 600-800S
Hydraulic brakes
Hydraulische BremsenHydrauliska bromsar, Hydraulic brakes, Hydraulische Bremsen
Pos
No.
Svenska
English
Deutsch
Dim
1
307083
Broms
Brake
Bremse
250x40
2
401777
Adapter
Adapter
Adapter
3
402203
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
3/8"
4
414651
Adapter
Adapter
Adapter
DO: R3/8"/DI: 3/8"
5
415103
Bricka
Washer
Scheibe
6
418688
Bricka
Washer
Scheibe
7
418690
Hållare bromsrör
Holder, brake tubing
Halterung, Bremsrohr
8
418693
Bromsrör
Brake pipe
Bremsrohr
L:240 mm
9
418697
Bromsrör hjulgaffel
Brake pipe, wheel fork
Bremsrohr, Radgabel
9
460590
Bromsrör hjulgaffel
Brake pipe, wheel fork
Bremsrohr, Radgabel
10
419517
Fördelare
Distributor
Verteiler
M10x3
11
419518
Slanghållare
Hose holder
Schlauchhalter
12
419520
Plugg med bricka
Plug with washer
Stopfen mit Zwischenlegscheibe
13
419524
Plugg
Plug
Pfropfen
M22x1,5
14
419535
Fälgskruv
Rim screw
Felgenschraube
M14x1,5
15
419546
Mutter
Nut
Mutter
M30x1,5
16
428267
Klammer
Clip
Schelle
17
450329
Adapter
Adapter
Adapter
DO: R3/8"/DO: M18
18
450332
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
M18
19
450340
Ackumulator
Accumulator
Akkumulator
1,4 l, ASSY
20
450341
Mutter
Nut
Mutter
M30
21
450348
Manometer
Manometer
Manometer
0-160 Bar
22
450349
Manometer gummiskydd
Manometer rubber cover
Manometer Gummischutz
23
450350
Adapter
Adapter
Adapter
DO: R3/8"/DI: R1/4"
24
450351
T-adapter
T-connector
T-adapter
DI:R3/8"
25
450334
Katastrofbromslina
Emergency brake line
Katastrophebremse Seil
ASSY
26
453446
Styrning
Guide
Führung
27
453717
Ventil
Valve
Ventil
28
454476
Hydraulrör
Hydraulic tubing
Hydraulikrohr
29
454477
Hydraulrör
Hydraulic tubing
Hydraulikrohr
30
454478
Hydraulrör
Hydraulic tubing
Hydraulikrohr
31
454484
Hydraulrör
Hydraulic tubing
Hydraulikrohr
32
454510
Hydraulrör
Hydraulic tubing
Hydraulikrohr
33
476893
Slang
Hose
Schlauch
DI: 10.5, L:900 mm
14994-
33
476115
Slang
Hose
Schlauch
DI: 10.5, L:1150 mm
-14993
34
476291
Hydraulslang
Hydraulic hose
Hydraulikschlauch
35
468886
Bricka
Washer
Scheibe
36
468887
Adapter
Adapter
Adapter
37
472145
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8", L:3000
38
472949
Fäste
Bracket
Halterung
39
476453
Ventil
Valve
Ventil
40
472965
Skruv
Screw
Schraube
41
472975
Bricka
Washer
Scheibe
42
473051
Skruv
Screw
Schraube
44
476244
Hydraulslang
Hydraulic hose
Hydraulikschlauch
45
476261
Adapter
Adapter
Adapter
46
476262
Bricka
Washer
Scheibe
47
476270
Plugg
Plug
Pfropfen
48
476273
Hydraulslang
Hydraulic hose
Hydraulikschlauch
49
476290
Fäste
Bracket
Halterung
50
429022
Skruv
Screw
Schraube
M16x215
51
50000802021
Skruv
Screw
Schraube
M8x20
52
50010603521
Skruv
Screw
Schraube
M6x35
53
50020601221
Skruv, Tensilock
Screw, Tensilock
Schraube, Tensilock
M6x12
54
50030605022
Skruv
Screw
Schraube
M6x50
55
51010600021
Låsmutter
Lock nut
Sicherungsmutter
M6
56
52000600041
Bricka
Washer
Scheibe
M6
57
52000800041
Bricka
Washer
Scheibe
M8
58
476595
Bromstrumma
Brake drum
Bremstrommel
59
419547
Radialtätning
Radialsealing
Radialdichtung
28.02.2011 2
111
Fig. / Abb. 45
105
10645
112
28.02.2011 2
Fig. / Abb. 45
Hydrauliska bromsar
RDA 600-800S
Hydraulic brakes
Hydraulische BremsenHydrauliska bromsar, Hydraulic brakes, Hydraulische Bremsen
Pos
No.
Svenska
English
Deutsch
Dim
60
418687
Distans
Spacer
Distanz
61
419548
Kullager
Ball bearing
Kugellager
62
419549
Låsring
Circlip
Sicherungsring
63
419550
Radialtätning
Radialsealing
Radialdichtung
64
419551
Bromsback
Brake shoe
Bremsbacke
65
476491
Hjulbromscylinder
Wheel brake cylinder
bremszylinder
66
307085
Axel
Axle
Achse
28.02.2011 2
113
Fig. / Abb. 46
107
10846
114
28.02.2011 2
Fig. / Abb. 46
Säkerhetspaket
RDA 600-800S
Safety package
SicherheitspaketSäkerhetspaket, Safety package, Sicherheitspaket
Pos
No.
Svenska
English
Deutsch
Dim
1
307364
Presenning
Tarpaulin
Plane
2
407032
Gummispännare
Rubber strap
Gummihalterung
3
419317
Kil
Key
Keil
4
419318
Krok
Hitch
Haken
5
419338
Fäste
Bracket
Halterung
6
419339
Rör
Tube
Rohr
7
440223
Fäste
Bracket
Halterung
8
456249
Fäste
Bracket
Halterung
9
456247
Platta
Plate
Platte
10
307384
Belysningsramp
Lighting unit
Beleuchtungsrampe
FR
11
50000801621
Skruv
Screw
Schraube
M8x16
12
434270
Plåt
Plate
Blech
REAR LH, FR RH
12
434269
Plåt
Plate
Blech
REAR RH, FR LH
13
50000601621
Skruv
Screw
Schraube
M6x16
14
443476
Plåt
Plate
Blech
15
429022
Skruv
Screw
Schraube
M16x215
16
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
17
52001600041
Bricka
Washer
Scheibe
M16
18
307393
Reflex, gul
Reflex, yellow
Reflex, gelb
19
50061003021
Vagnsbult
Carriage bolt
Bolzen
M10x30
20
307395
Positionsljus
Position light
Positionslicht
20
307396
Glödlampa, positionsljus
Bulb, positions light
Glühbirne, Positionslicht
21
400524
Sprint
Pin
Splint
Ø12,7x67
22
401762
Låsnål
Locking pin
Arretierstift
3,5 mm
23
427706
Kablage
Cable harness
Kabel
24
421460
Plåt
Plate
Blech
25
50130602071
Skruv
Screw
Schraube
M6x20
26
429678
Bakljus
Rear lights
Rücklicht
ASSY
26
446517
Bakljusglas
Rear lights glass
Rücklichtglas
26
413499
Glödlampa
Bulb
Glühbirne
12V, 10W
26
413339
Glödlampa
Bulb
Glühbirne
12V, 21/5W
27
434268
Plåt
Plate
Blech
28
430396
Insticksarmatur
Entry armature
Steckarmatur
LH
28
430397
Insticksarmatur
Entry armature
Steckarmatur
RH
29
440932
Anslutningsdosa
Contact box
Anschlussdose
LH
29
440933
Anslutningsdosa
Contact box
Anschlussdose
RH
30
50000601221
Skruv
Screw
Schraube
M6x12
31
51000600021
Mutter
Nut
Mutter
M6
32
50000602521
Skruv
Screw
Schraube
M6x25
33
51010600021
Låsmutter
Lock nut
Sicherungsmutter
M6
34
433110
Gummidämpare
Rubber damper
Gummidämpfer
35
307392
Reflex, röd
Reflex, red
Reflex, rot
36
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
37
50061207021
Vagnsbult
Carriage bolt
Bolzen
M12x70
38
433083
Plåt
Plate
Blech
39
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
40
430700
Pinnfäste
Tine bracket
Zinkenträger
41
51010500021
Låsmutter
Lock nut
Sicherungsmutter
M5
42
50100503071
Spårskruv
Slotted screw
Schutzschraube
M5x30
43
442681
Skylthållare
Sign holder
Schildhalter
44
50001003021
Skruv
Screw
Schraube
M10x30
45
52001000041
Bricka
Washer
Scheibe
M10
28.02.2011 2
115
Fig. / Abb. 46
116
28.02.2011 2
INDEX
No.
Page no. No.
Page no.
No.
Page no.
101204
29
401776
37, 47, 57, 61, 77
407661
. 11, 13, 15, 17, 43, 45,
101207
29
401777
37, 47, 51, 61, 105, 111
49, 53, 81, 83, 85, 95, 99, 101
101209
27
401781
57
408407
17, 19, 55, 59, 71, 79
101210
27
401782
57, 77
408471
45
201787
69, 89
401789
57, 59, 91, 107
409337
81
202068
43
401790
51, 55, 61, 91
409342
81
202181
15, 53
401824
81
409343
81
202203
29
401825
81
409400
33
302657
67, 71, 79
401826
81
409638
55, 59, 77
304159
59
401827
81
409639
55, 59, 77
305437
63
401828
81
409640
55, 59, 77
305708
53
401829
81
409641
55, 59, 77
306239
83, 85
401830
81
409642
55, 59, 77
306532
43
401832
81
409675
55, 59, 77
306533
43
401953
97, 99
409676
55, 59, 77
306598
55, 59
401954
95, 99
410090
9, 21
306700
29
401955
95, 99
410314
19
306702
29
401956
95, 99
410340
81
306703
29
401959
95, 99
410389
69
306704
31
401960
95, 99
411254
19
306705
29
401961
95, 99
411260
55, 59, 77
306706
29
401962
95
411603
43
306709
29
401964
95
411605
43
306710
29
401965
95, 99
411738
43
306711
29
401971
101
411827
63
306714
29
402202
37, 51, 53, 55, 59, 77, 91
411914
51, 105
306715
29
402203
37,
47, 51, 57, 61, 91, 105, 111
411917
51, 105
306716
27
402220
83, 85
412015
19
306721
29
402236
53
412339
23, 25
306722
29
402265
51
412367
29
306724
27
402266
51
412428
63, 91
306726
27
402764
95
412473
27
306730
27
402765
81, 97
412624
19, 27
306745
29
403024
95
412626
27
306746
29
403236
55
412673
63
306756
27
404131
9
412886
59
306760
31
404293
29
412887
59
306781
25
404326
15, 53, 89, 95
412895
65
307002
45, 95, 99
404480
47
413336
19, 65
307050
95
404635
55, 59, 77
413338
19, 65
307055
95
404636
55, 59, 77
413339
65, 115
307080
45
404645
55, 59, 77
413376
67
307083
111
404646
55, 59, 77
413499
65, 115
307085
109, 113
404647
55, 59, 77
413545
43, 75
307103
67
404677
47
413549
43
307113
95, 99
404678
47
413650
29, 37, 51, 63, 91
307168
43, 75
404796
47
413837
15, 81
307169
43, 75, 89
404797
73, 79
413896
69, 71, 79
307181
99, 101
405080
9,
33, 53, 71, 79, 83, 85, 93, 105
413950
83
307182
99, 101
405134
57, 61, 77
413951
83, 85
307184
99, 101
405760
67
413958
85
307188
99
405813
43, 75
414103
45
307190
99, 101
405814
43, 75
414211
17
307364
115
406021
43, 75
414212
17
307384
115
406027
27, 43
414223
57, 61
307392
65, 115
406158
29, 81
414309
45
307393
15, 65, 115
406164
81
414422
25
307395
115
406463
51
414555
93
307396
115
406565
59
414616
59
400523
73, 79
406568
15
414617
59
400524
115
406592
59
414618
59
400780
81
406751
37, 53, 55, 59, 77, 91
414619
59
400781
81
406753
91
414635
59
400976
83, 85
406756
47
414651
49, 51, 109, 111
401029
9, 93
406857
47
414686
47
401233
9,
15, 25, 83, 85
407014
47
414708
105
401450
81
407032
115
414846
43, 75, 89
401762
9, 15, 47, 115
407303
73, 79, 93
415103
111
401773
33,
37, 47, 57, 61, 105
407391
81
415182
17
401774
33, 37,
47, 57, 61, 77, 105
407613
53
415188
47
28.02.2011 2
119
INDEX
No.
Page no. No.
Page no No.
Page no.
415372
15
418182
55
419547
109, 111
415397
27
418183
55
419548
109, 113
415459
49
418184
55
419549
109, 113
415503
71, 79
418185
55
419550
109, 113
415512
91
418188
55
419551
109, 113
415710
43
418189
55
419603
53
415730
63
418370
95
419606
53
415814
71, 79
418371
95
419785
17
415816
19
418375
95
419998
69
415841
49, 67
418376
95
420115
37
415894
99, 101
418486
55
420168
31
415969
43
418542
9, 67
420192
37
416150
67
418590
103
420334
97, 99
416151
67
418687
109, 113
420492
19
416153
67
418688
109, 111
420611
19
416155
67
418690
107, 111
420612
19
416156
67
418693
107, 111
420614
19
416157
67
418697
109, 111
420634
21
416158
67
419003
45
420643
21
416160
67
419015
95
420644
25
416161
67
419056
99, 101
420650
51
416175
55, 59, 77
419057
99, 101
420651
51, 91
416267
51, 91
419058
99
420657
51, 91
416687
81
419062
99, 101
420658
51
416689
81
419063
99, 101
420832
43, 75
417028
67
419070
99
420940
27
417037
67
419084
83, 85
421132
19
417490
67
419129
29
421434
67
417492
67
419139
27
421460
115
417634
63
419159
25
421488
93
417666
53
419173
25
421654
19, 103
417683
57, 61
419174
23, 25
421674
103
417692
81
419176
37
421675
103
417697
67
419191
23
421793
29
417700
31
419192
23
421909
31
417701
29
419194
37
421912
29
417702
29
419195
37
421915
29
417707
27
419317
115
421922
9
417709
29
419318
115
421939
91
417713
29
419338
115
422012
29
417714
29
419339
115
422057
25
417717
29
419500
107
422058
25
417718
29
419501
107
422060
57
417722
29
419502
107
422061
61
417723
31
419503
109
422062
57
417724
29
419504
107
422063
61
417731
29
419506
107
422075
27
417742
29
419512
107
422484
19
417743
29
419513
107
422636
9, 105
417744
29
419514
107
422663
65
417746
29
419517
107, 111
422669
53, 89
417749
29
419518
109, 111
422790
29
417760
27
419520
107, 111
422853
105
417761
27
419522
107
422871
105
417766
27
419523
107
422876
21, 45, 95, 99
417768
27
419524
109, 111
423335
49
417769
27
419525
107
423485
37
417771
29
419526
107
423572
27
417772
27
419527
107
423712
27
417773
27
419528
107
423776
43
417774
27
419529
107
424105
13
417795
27
419530
107
424107
69, 71, 79
417836
45
419531
107
424498
67
417849
67
419535
109, 111
424506
63
417898
19
419540
107
424507
33, 63
417905
95
419542
107
424533
29
417906
95
419543
107
424534
29
418102
47
419544
107
424567
53
418105
47
419545
107
424683
53
418125
55, 59, 77
419546
109, 111
424684
53
120
28.02.2011 2
INDEX
No.
Page no. No.
Page no.
No.
Page no.
424842
9
428037
33
430552
37
424852
33
428038
33
430553
37
424853
105
428039
33
430554
37
424880
101
428048
53
430555
37
424887
27
428166
55, 59
430564
37
424888
27
428167
55, 59
430565
37
424889
25
428248
11
430566
37
425046
83, 85
428264
107
430568
37
425108
13
428267
109, 111
430573
37
425120
81
428571
43,
45, 75, 89, 99
430587
33
425121
81
428684
53
430686
37
425145
27
428754
45
430687
37
425245
31
428783
67
430688
37
425246
27
428797
73, 79
430700
65, 89, 115
425260
61
428806
93
430701
33
425605
105
428807
93
430710
63
425778
43
428808
93
430743
13, 55
425848
63
428809
93
430826
95
425862
37
428816
93
430827
95
425923
63
428819
27
430836
95
425947
63
429009
37
430837
53
425949
63
429010
37
430843
95
426245
53
429012
37
431133
79
426439
71
429022
21, 45,
109, 111, 115
431294
109
426600
69, 73, 79
429105
83, 85
431299
9, 23, 25
426667
53
429106
83, 85
431650
45
426668
53
429233
83, 85
431651
45
426669
53
429422
15
431652
45
426670
53
429678
115
431978
21
426994
55
429870
33
432032
95
427025
43
429871
33
432034
95
427181
19, 63
429872
33
432113
43
427182
19
429875
33
432116
43
427213
21,
45, 95, 99
429877
37
432117
43
427235
19, 63
429878
37
432118
43
427237
19, 63
429879
37
432119
43
427348
63
429880
37
432171
63
427371
29, 63
429882
37
432175
63
427372
33
429883
33
432209
95
427379
63
429884
33
432213
95
427380
63
429887
33
432339
53
427453
37, 105
429888
33
432341
53
427467
105
429890
33
432342
53
427609
107
429895
33
432471
105
427611
107
429896
33
432526
67
427644
95, 99
429897
33
432568
21, 45
427645
95, 99
429899
33
432569
21, 45
427647
99
429906
37
432654
9, 49
427690
83, 85
429918
41
432711
75
427691
83, 85
429919
41
432712
75
427693
83, 85
429961
69
432717
75
427696
83, 85
429962
69
432718
75
427701
83, 85
429963
69
433000
83, 85
427706
115
430067
71, 79
433002
83, 85
427708
65
430068
79
433083
65, 115
427735
63
430095
21
433110
65, 115
427736
63
430150
43
433129
93
427737
63
430151
43
433131
93
427788
29
430161
75
433236
15, 53
427790
27
430162
75
433695
63
427794
63
430163
75
433740
95
427799
63
430164
75
433994
47
427844
49, 61
430165
75
433995
47
427868
67
430209
37
433996
47
427914
37
430234
49
433997
47
428015
41
430340
83, 85
433998
49
428017
63
430341
83, 85
433999
47
428023
41
430396
115
434268
115
428026
63
430397
115
434269
115
428033
37
430551
37
434270
115
28.02.2011 2
121
INDEX
No.
Page no. No.
Page no No.
Page no.
440054
71, 79
441634
59
445067
83, 85
440060
71, 79
441636
59
445194
57
440061
73, 79
441637
59
445553
47
440062
71
441638
59
445809
55, 59
440063
71
441639
59
445821
37, 51
440128
71
441644
61
445822
63
440133
71
441725
41
446095
51
440144
71
441793
59
446511
105
440145
71
441797
59
446517
115
440148
71
441914
79
446653
27
440149
71
442187
33
446654
27
440154
79
442188
33
446665
49, 53, 57
440155
79
442190
31
446695
65
440198
79
442368
57, 59
446801
75
440203
79
442374
59
446907
9
440223
115
442392
57, 59
447051
9
440247
53
442429
57, 61
447079
9
440418
9
442449
57, 59
447394
9, 67
440543
47
442450
59
447512
53
440544
47
442451
61
447513
53
440546
47
442452
77
447683
47
440547
47
442453
77
447702
43
440641
67
442454
77
448049
9
440691
63
442455
53
448313
9
440721
47
442494
57
448394
105
440755
53
442495
57
448689
43
440886
47
442681
115
449129
17
440926
17
442714
47
449185
45
440927
17
442775
57, 61
449193
9, 25
440928
17
442792
57
449212
45
440929
17
442793
57
449235
45
440932
115
442847
49
449325
9
440933
115
442913
77
449494
45
440938
69, 79
442914
77
449498
87
440954
47
442915
77
449557
15
440955
47
442941
13
449562
15
440958
47
442944
13
449563
15
440963
47
443228
19
449564
15
440965
47
443236
21
449565
15
440970
65
443257
19
449608
9
440971
65
443259
19
449795
17
441002
57
443269
63
449796
17
441003
59
443270
63
449871
17
441044
69
443273
51
449888
87
441176
47
443333
53, 89
449962
87
441199
47
443413
69, 71, 79
450081
87
441226
15
443441
67
450163
75
441239
63
443457
61
450191
87
441262
25
443476
65, 115
450207
19
441343
47
443770
31
450224
65
441364
71
443820
31
450271
17
441367
71
443838
51
450329
111
441368
71, 79
444000
49
450332
111
441495
27
444116
67
450334
111
441506
47
444117
67
450340
111
441507
47
444118
67
450341
111
441508
47
444127
49
450348
111
441509
47
444259
31
450349
111
441510
47
444379
31
450350
111
441513
47
444445
9
450351
111
441576
55
444447
67
450369
9
441577
55
444512
71, 79
450444
91
441578
55
444513
71, 79
450445
91
441579
55
444514
71, 79
450478
45
441583
57, 61
444515
71, 79
450501
87
441584
57, 61
444691
9
450603
21
441585
57, 61
444787
47
450621
45
441631
59
444858
47
450991
43, 75
441632
59
444859
47
451001
107
441633
59
445022
65
451048
53
122
28.02.2011 2
INDEX
No.
Page no. No.
Page no.
No.
Page no.
451051
53
464378
47
473056
21
451371
43, 75
465233
21
473057
21
451372
75
465271
89
473060
21
452015
13
465489
19, 103
473063
21
452126
101
465890
67
473073
19
452210
105
465952
37
473076
19
452252
105
465976
63
473078
19
452282
105
465977
63
473079
19
452284
105
465978
63
473080
19
452509
9
465980
63
473113
67
452561
13
465997
63
473482
11
452905
105
465998
63
473579
105
453033
105
465999
63
473624
13
453036
91
466075
63
473630
11
453037
91
466077
63
473631
11
453038
91
466189
53
473656
11
453377
65
466322
27
473657
11
453418
91
466355
23
473658
11
453446
111
466371
23
473704
19
453717
111
467000
17
473832
11
453867
49
467054
67
473901
15
454129
13
467195
13
473907
19
454130
13
467495
107
473992
95
454145
15
467594
107
474080
95
454428
105
467799
27
474203
39
454445
105
467956
63
474545
15
454476
109, 111
468096
107
475060
9, 99, 101
454477
109, 111
468167
107
475345
9
454478
109, 111
468405
53
475493
11
454484
109, 111
468472
11
475615
63
454510
109, 111
468473
11
475622
63
454870
15
468612
69, 71, 79
475623
15
454910
71
468811
39
475755
89
454957
15
468886
109, 111
475756
9
455070
99
468887
109, 111
475862
107
455071
99
469724
89
475863
107
455682
87
469808
89
475870
107
455683
87
469846
37
475871
107
456053
15
469873
89
475976
109
456054
15
469904
37
476000
9, 99, 101
456238
67
470061
17
476114
9
456247
115
470066
17
476115
109, 111
456249
115
470069
17
476118
109
456264
85
470070
17
476120
9
456860
15
470071
17
476149
107
457945
67
470072
17
476212
107
458062
27
470098
91
476244
111
458539
9
470441
89
476245
21
458571
63
470778
89
476261
107, 111
458792
101
470779
89
476262
107, 111
458956
53
470797
13
476270
111
458957
53
471242
11
476273
111
459124
105
471464
11
476285
9
459332
105
471524
11
476290
111
459333
105
471691
17
476291
111
459609
47
471778
19
476292
9
459968
37
472145
111
476319
87
460352
49
472800
55
476374
19
460373
11
472801
55
476375
19
460400
47
472812
13
476418
109
460590
109, 111
472813
13
476421
15
462601
9
472939
105
476453
111
462602
9
472949
111
476491
109, 113
462807
47
472965
111
476586
15
463224
107
472975
111
476595
109, 111
463286
47
472978
55
476728
21
463287
47
472979
55
476858
105
463517
33, 105
472980
55
476860
105
463977
81
472981
55
476893
109, 111
463978
81
473051
111
476955
15
28.02.2011 2
123
INDEX
No.
Page no. No.
Page no No.
Page no.
476970
19
50000802521
19, 21, 23, 61, 103, 105
50060802521
33, 65
477032
49
50000802522
25, 29
50060806021
9
477081
103
50000803021
23, 37, 71
50060808021
107
477084
103
50000803022
65
50061003021
65, 115
477087
103
50000803521
23
50061203021
45, 95, 99
477091
103
50000804021
27, 49, 79, 97
50061203521
69
477102
103
50000805022
27
50061204521
33
477121
105
50000807021
17
50061207021
65, 115
477244
99
50000808021
51, 83, 85
50061208521
89
477490
23
50000811021
107
50061210021
69, 73, 79
477527
15
50000812021
107
50061410021
15, 53
477534
15
50001001621
63
50073501322
27
477607
67
50001003021
103, 109, 115
50074201922
29
477608
67
50001016021
57, 61
50100301072
63
477675
37
50001201621
43, 53, 75, 89
50100400872
29
477678
37
50001203021
9, 21, 25, 103
50100502571
19
478253
91
50001204021
15, 19, 95, 105
50100503071
115
478380
23
50001205021
83, 85, 105
50110501222
29
478445
15
50001206021
53
50110801021
33
478446
15
50001207021
83, 85
50130601571
65
478511
71, 79
50001208021
89
50130601671
15
478515
71
50001209021
9, 49, 89
50130602022
27
478518
73
50001602021
99
50130602071
65, 115
478519
71
50001604021
41
51000600021
115
478520
71
50001605021
15, 75
51000800021
15, 33, 49, 105
478562
15
50001606011
11, 15
51000800022
27
479221
23
50001606021
39, 97
51001000021
71
480295
15
50001607011
15
51002000021
53
480470
53
50001607021
93
51010300021
63
480474
53
50001608011
15
51010400021
19, 63
481150
107
50001609011
15
51010400022
63
481303
107
50001609021
99, 101
51010500021
19, 105, 115
482072
23
50001610021
105
51010600021
9, 41, 65,
483040
23
50001611021
69, 79,
81, 99, 101
71, 109, 111, 115
483523
37
50001612021
9, 21
51010600022
25, 29
483524
37
50001615021
93, 95
51010800021
15, 17, 19, 21
483658
81
50001619021
21
,
27, 33, 61, 63, 65, 73, 79
484190
39
50001625011
95
,
83, 85, 97, 103, 105, 107
484204
45
50002005021
15, 89
51010800022
65
484209
45
50002007021
53
51011000021
57, 61, 65, 103, 115
484292
99
50002008011
11
51011200021
9, 15, 19, 21, 33, 43, 45,
484312
99
50002009021
19, 95, 99
. . . 53, 65, 69, 73, 75, 79, 83,
484384
23
50002010021
53
85, 89, 95, 99, 103, 105, 115
484493
53
50002017021
15
51011400021
15, 53, 81, 97
485585
23
50002018021
53
51011600021
9, 23, 25, 39,
486519
9
50002030021
105
41, 79, 97, 105
487930
23
50002413021
95
51012000021
47, 105
488483
97
50002418021
9
51012400021
81, 95
488486
97
50002420021
9
51013000021
9, 13, 55
489431
95
50002422021
95
51021600011
15
489461
51
50002424021
97
51021600021
9, 15, 21, 53, 69, 71, 75,
490290
9
50010600822
31
79, 93, 95, 99, 101, 115
490840
91
50010602021
63
51022000021
15, 17, 53, 61, 69,
50000301221
63
50010603521
107, 111
89, 93, 95, 99
50000501022
27, 29
50010805021
9
51022400021
9, 17
50000502521
105
50020601221
63, 111
51023000011
15, 47, 95
50000503022
27
50021202021
81
51023000021
13, 99
50000600822
29
50021203521
15
51032000021
15, 57, 61, 77
50000601221
115
50030302522
29
51032400021
17, 47
50000601621
115
50030402521
19, 63
51033000021
95
50000602021
9,
71, 109
50030601222
29
51040600021
23
50000602022
25
50030601822
33
51050800021
9, 63
50000602521
23, 115
50030602021
23
51121400021
43
50000603021
9, 61
50030605022
111
51131200011
45
50000801221
63
50031003022
37
51131600021
21, 45
50000801222
27
50031213021
37
52000500042
27
50000801621
49, 115
50040602022
29
52000600041
23, 107, 111
50000801622
27, 29, 105
50040603522
27
52000600042
25
50000802021
49,
63,
103,
105, 107, 111
50050801062
27
52000800041
9, 13, 19, 21, 23, 37,
50000802022
25
50060601622
29
49, 65, 103, 105, 107, 111
124
28.02.2011 2
INDEX
No.
Page no. No.
Page no.
No.
Page no.
52000800042
15, 25, 29, 65
52001000041
57, 61, 103, 109, 115
52001200041
9, 15, 19, 21,
. . . . .53, 65, 89, 103, 105
52001400041
43, 81
52001600041
11, 15, 31, 39,
. .89, 95, 97, 99, 105, 115
52001600042
9, 23
52001800041
43
52002000041
15, 17, 19, 21,
.43,
47,
71,
79, 83, 85, 89
52002400041
9, 95
52003000041
9,
13,
15, 17, 49, 95
52003900041
97
52011600041
15
52031000092
37
52040800091
49
52042400091
49
52050800041
71, 79
52050824242
15, 27
52072550191
49
52090500042
63
52090600041
103
52122340641
83, 85
52123158841
57
52131526241
95
52141600041
9
53000503091
47
53000503092
29
53000603091
33
53000603591
83, 85
53000605092
29
53000803591
21, 83, 85
53000804091
99
53000805091
17, 19, 53
53000807091
13, 53
53000809091
99, 101
53010503690
97, 99
53010602892
29
53012001690
83, 85
53020401490
11, 43
53022501290
17
53022501490
89
53023002090
17, 97
53023502290
53
53030401870
57, 61
53030402570
89
53030504071
95
53030805070
43
53033202570
83, 85
53041204071
83, 85
53042009071
83, 85
54001500092
29
54002200092
31
54003000094
25
54004000092
29
54016200094
25
54021500091
19,
47, 57, 61, 77
609021
27, 43
609024
33
609045
27
609056
33
609208
51
609209
51
609210
51
609251
27
609310
67
28.02.2011 2
125
