Неблагоприятные погодные условия, нарушение агросроков уборки (7 дней со дня полного созревания), неполноценное щуплое зерно, наличие глубоких борозд, большая засорённость поля, нарушение режимов работы, указанных в инструкции по эксплуатации, неправильно выбранный метод уборки (например, поперёк борозд или в направлении полёглости), раздельная уборка низкорослых и из-
N

реженных хлебов - всё это ведёт к изменению качественных показателей работы комбайна.



1.12. Автоматическая система контроля (АСК)

Контролируемые параметры:

Уменьшение ниже нормы частоты вращения: молотильного барабана вала очистки колосового шнека зернового шнека барабана измельчителя вентилятора измельчителя соломонабивателя вала соломотряса забивание пространства над соломотрясом открытие клапана копнителя заполнение бункера включение стояночного тормоза забивание фильтра основной гидросистемы предельное давление масла двигателя предельная температура воды двигателя заполнение копнителя забивание шнека половы наличие зарядки аккумуляторов превышение заданного уровня потерь изменение потерь за соломотрясом изменение потерь за очисткой Измеряемые параметры: скорость движения комбайна обороты барабана молотильного обороты вентилятора очистки

2.

Комбайн Дон-1500Б, Дон-1200Б. ОБЩЕЕ УСТРОЙСТВО КОМБАЙНА И ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ЕГО РАБОТЫ

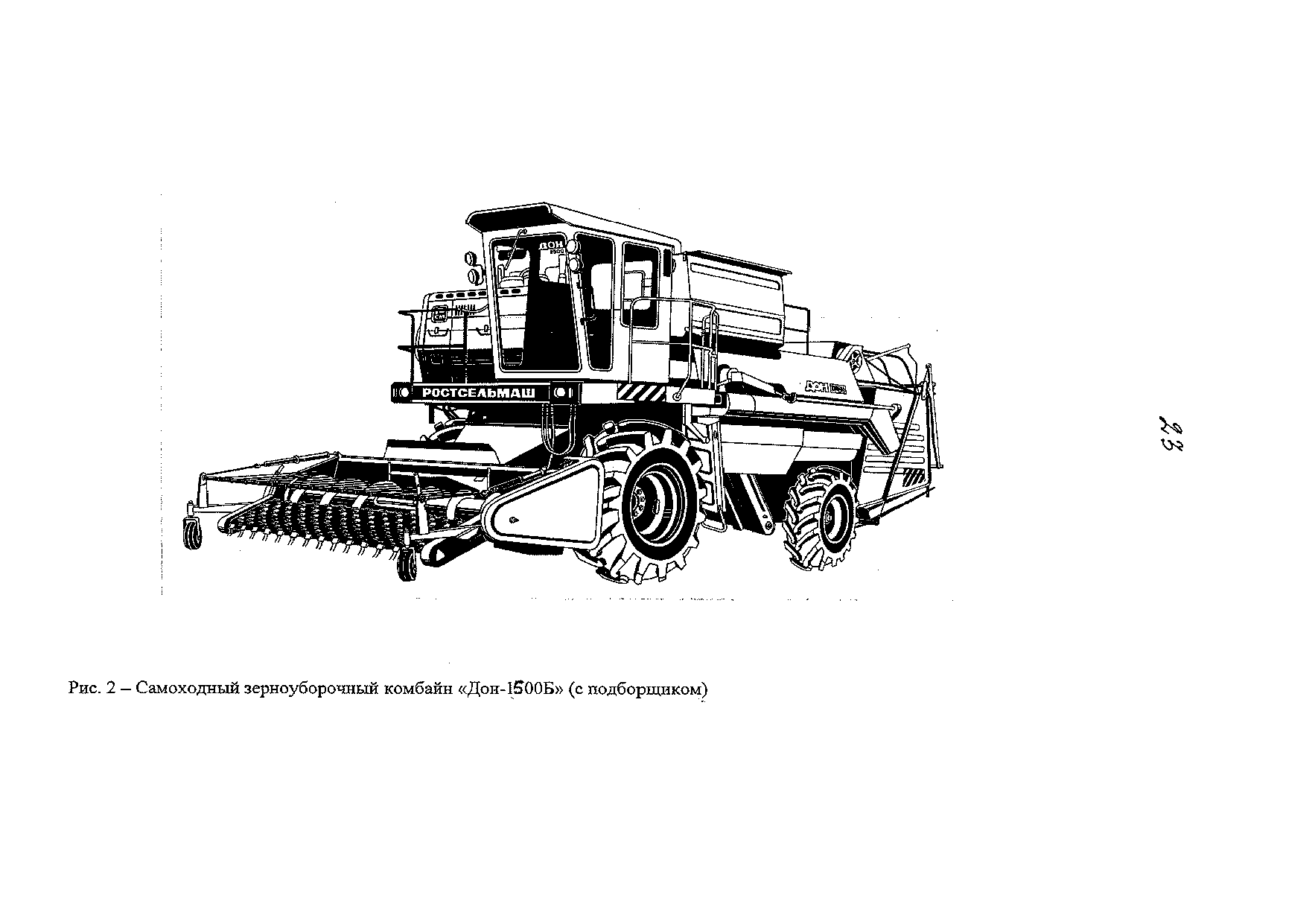

Зерноуборочные самоходные комбайны "Дон-1500Б" и "Дон-1200Б" (рис. 1, 2) состоят из жатвенной части, платформы-подборщика, молотилки, бункера с выгрузным устройством, приспособлений для уборки незерновой части урожая (копнитель, измельчитель, капот), моторной установки, силовой передачи, ходовой системы, органов управления, кабины с площадкой управления, гидравлической системы, электрооборудования и электронной системы контроля.

Технологический процесс прямого комбайнирования протекает следующим образом. Мотовило 2 (рис. 3) подводит порцию стеблей к режущему аппарату 28. Срезанные стебли транспортируются шнеком 26 к центру жатки, где выдвигающимися из шнека пальцами захватываются и перемещаются к промежуточному битеру проставки 25 и наклонному транспортеру 24, который подает хлебную массу в молотильный аппарат к барабану 5. При обмолоте основная часть зерна, выделенная из колосьев, вместе со значительной частью половы и сбоины сепарируется через решетку подбарабанья 20 на стрясную доску 22. Остальной ворох отбрасывается отбойным битером 19 на соломотряс, на клавишах которого происходит дальнейшее выделение зерна из соломистого вороха.

Солома транспортируется клавишами соломотряса к выходу молотилки и граблинами соломонабивателя 10 перемещается в камеру копнителя 11. Полова и легкие примеси воздушным потоком вентилятора 18 выдуваются из очистки, а крупный ворох по верхнему решету 15 транспортируется на лоток половонабивателя и граблинами половонабивателя 12 сбрасывается в копнитель.

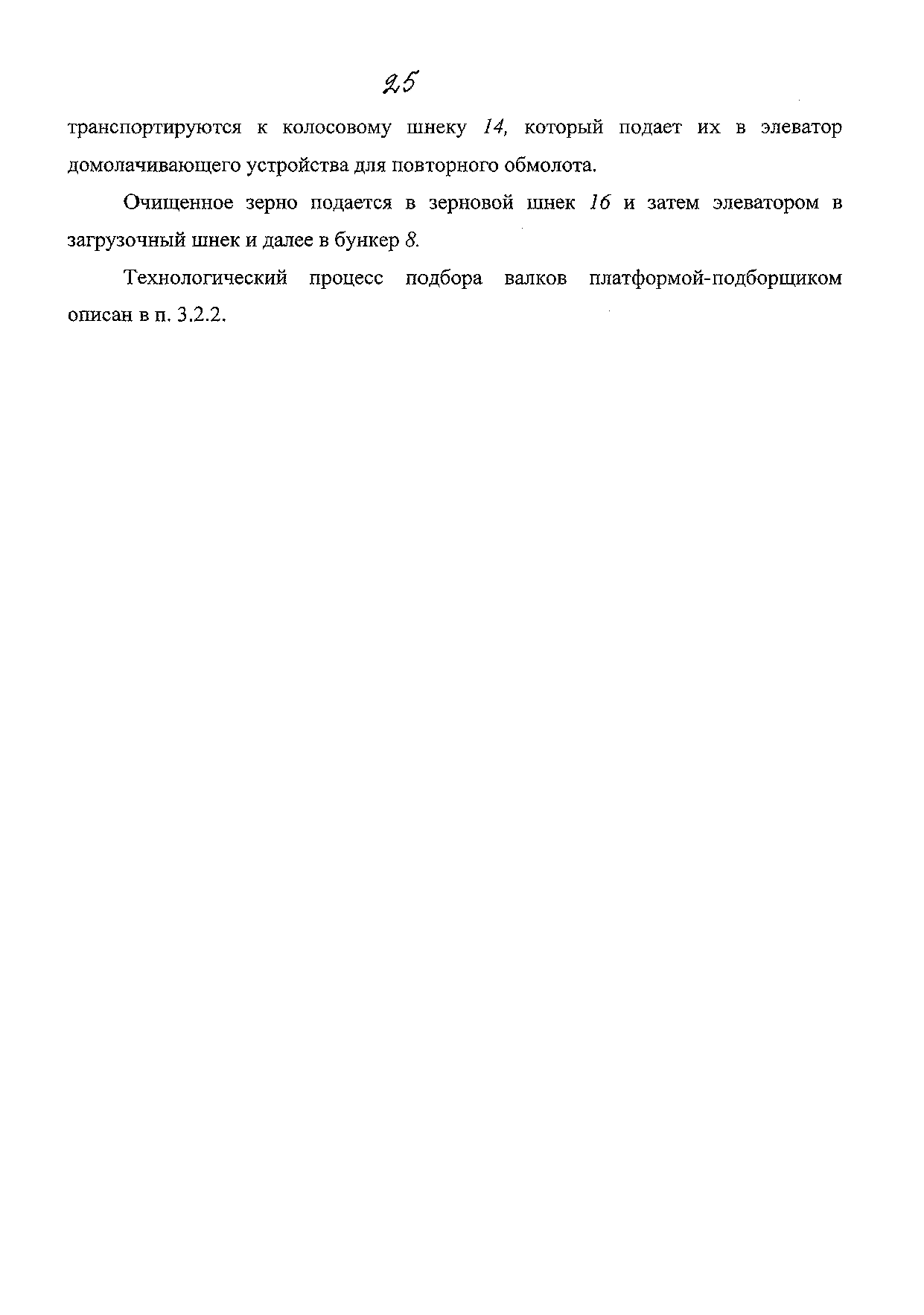

Зерновая смесь, попавшая на стрясную доску, транспортируется к верхнему решету. При движении зерновой смеси по стрясной доске происходит ее предварительное разделение на фракции. Зерно перемещается вниз, а сбоина -вверх. Ворох, перемещенный к перепаду между стрясной доской и верхним решетом, сбрасывается вниз. Не домолоченные колоски, проваливаясь через верхнее решето и удлинитель верхнего решета на нижнее решето 17,
