ПРИЛОЖЕНИЕ З

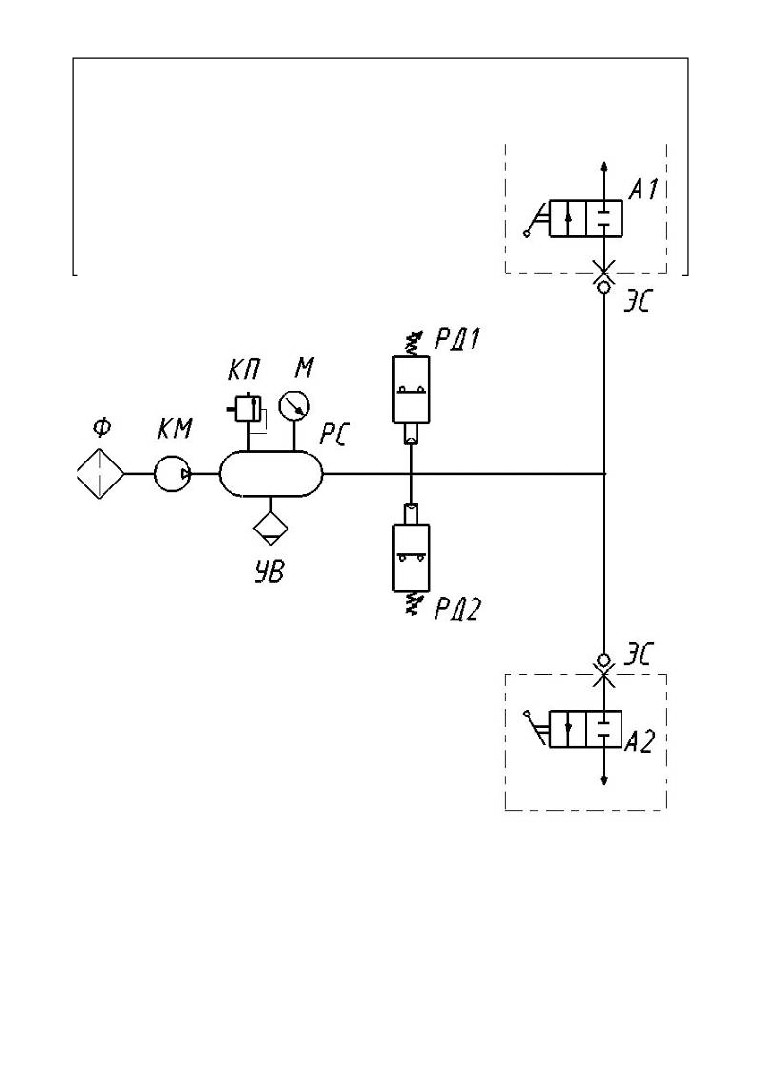

СХЕМА ПНЕВМАТИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ПНЕВМАТИЧЕСКОЙ СИСТЕМЫ
А1, А2
-пистолет подкачки; КМ
- компрессор; КП
- клапан предохранитель-
ный; М
- манометр; РД1, РД2
- реле давления; РС
- ресивер; УВ
- клапан
слива конденсата; Ф
- фильтр воздушный ДВС; ЭС
- элемент соединительный
327
РО
СТ
СЕ
ЛЬ
МА
Ш
Агротехника Профессионалов
ПРИЛОЖЕНИЕ И

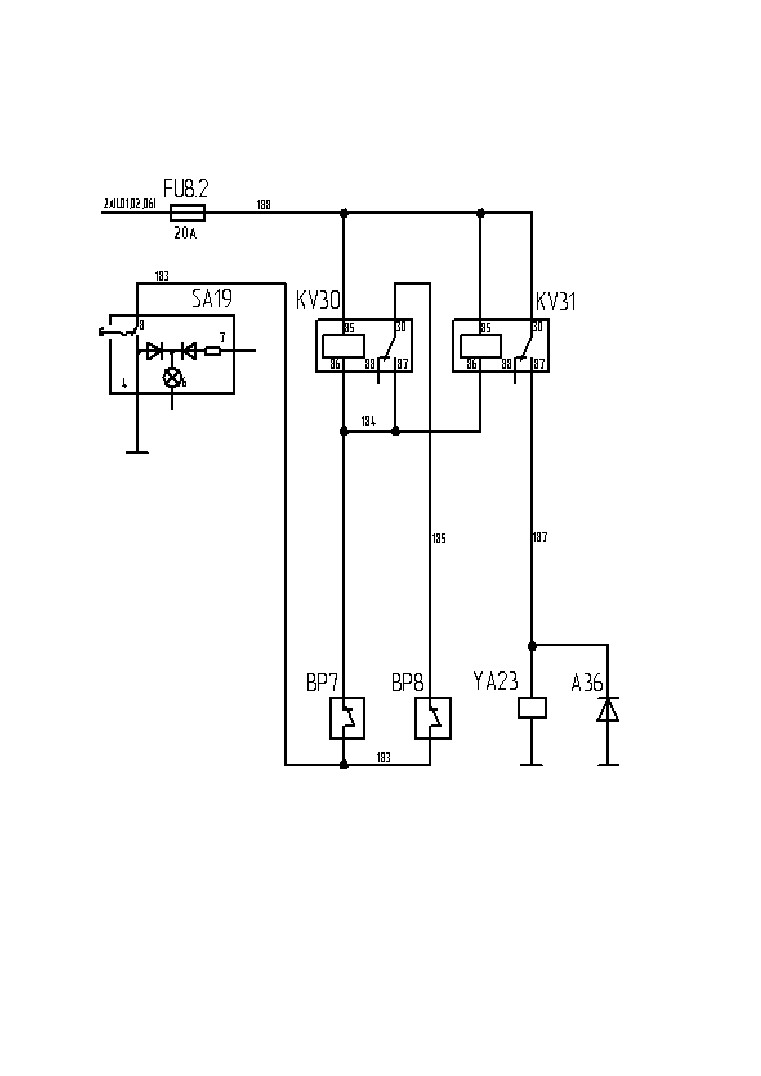

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ПНЕВМАТИЧЕСКОЙ СИСТЕМЫ
FU8.2 - предохранитель; SA19 - кнопка включения/отключения компрессора; KV30 - реле включения
компрессора при давлении менее 4 бар; KV31 - реле отключения компрессора при давлении более 8
бар; ВР7 - датчик давления 4 бар; ВР8 датчик давления 8 бар; YA23 - муфта компрессора; A36 - диод
328
