Комбайн зерноуборочный самоходный РСМ-181 «TORUM-740». Руководство - часть 3





Р
ОС
ТС
ЕЛ
ЬМ
АШ
Агротехника Профессионалов
Продолжение таблицы 2.2
1
2
3
– основной гидросистемы, приво-
12
да вентилятора, привода мотови-
ла и рулевого управления;
- гидросистемы объемного при-
10
вода ходовой части
(ГСТ), гид-
росистемы привода ротора и
гидросистемы низкого давления
управления рабочими органами
Максимальное давление в гидро-
МПа
системах:
- основной
16
- рулевого объемного
управления
- объемного привода вентилятора
очистки
- объемного привода
мотовила
- объемного привода ходовой
42
части (ГСТ)
– объемного привода ротора
- низкого давления управления
рабочими органами
2.41-2,51
Гидропривод вентилятора очист-
Насос аксиально-плунжерный
ки
PRNN-
C2NRA6NPLBNNNNNN
Гидромотор ОМP 50 8_151-5051_7
Основная система, гидропривод
Тандем шестеренных насосов
мотовила, система рулевого уп-
PRNN
равления
026/014/011L007SLP3F5F5NNF5F4
NNF5F4
NNNN/NNNNN
Насос-дозатор
OSPD 70/230 0N (150G4056)
Привод ходовой части
Насос аксиально-плунжерный
90R130МA5BC80 L3F1FC5GBA424224
Гидромотор аксиально-плунжерный
90M100 NC0N7 N0C7 W00
NNN 0000F3
Привод ротора
Насос аксиально-плунжерный
90R100 KA5 NN60 L3C7 E03 GBA 424224
Гидромотор аксиально-плунжерный
90М075 NC0N8 N0C7 W00 NNN 0000F3
Гидробак №1:
- емкость
л
50
24
Р
ОС
ТС
ЕЛ
ЬМ
АШ
Агротехника Профессионалов
Продолжение таблицы 2.2
1
2
3
- обслуживание
основная гидросистема,
гидросистема объемного привода ротора,
гидросистема объемного привода мотови-
ла,
гидросистема объемного рулевого управ-
ления
Рабочая жидкость
Масло для гидрообъемных передач МГЕ-
46В ТУ 38.001347-00
Гидробак №2:
- емкость
л
50
- обслуживание
гидросистема объемного привода ходовой
части,
гидросистема низкого давления управ-
ления рабочими органами, гидросистема
объемного привода вентилятора очистки
Рабочая жидкость
Масло для гидрообъемных передач МГЕ-
46В ТУ 38.001347-00
Электрооборудование
Напряжение питания
В
12/24
Род тока
Постоянный
Система питания
Однопроводная с минусом на корпусе ком-
байна
Единая система контроля и управ-
В
24, от ограничителя напряжения ОН-28
ления ЕСКУ
Электромагниты электрогидро-
В
24
расп-
ределителей основ-
ной гидросистемы
Электромагнитный клапан гидро-
В;
24; максимум 1,1 А
блока управления мотовилом
ШИМ
Электромагнитный клапан гидро-
В;
24; максимум 1,1 А
блока управления вентилятором
ШИМ
очистки
Электромагнитный клапан приво-
В;
24; максимум 1 А
да очистки
ШИМ
Электромагнитный клапан приво-
В,
24; максимум 1 А
да наклонной камеры
ШИМ
Электромагнитные клапаны гид-
ШИМ
Частота 24 В ШИМ (широтно-импульсные
ронасоса ГСТ ротора
модуляции)- 200 Гц, ток не более 250мА.
Сопротивление обмоток электромагнитов
20 и 16 Ом
Система освещения, световой и
В
24
звуковой сигнализации
Датчиковая аппаратура
В
24
25
Р
ОС
ТС
ЕЛ
ЬМ
АШ
Агротехника Профессионалов
Продолжение таблицы 2.2
1
2
3
Датчик ограничения опускания
В
12
наклонной камеры
Магнитола
12, от преобразователя на-
В
пряжения ПН 24/12
Прикуриватель
12, от преобразователя на-
В
пряжения ПН 24/12
Измельчитель-разбрасыватель
Измельчающий барабан:
- диаметр измельчающего бара-
мм
500
бана, не менее
- частота вращения (для кукуру-
мин-1
3200 (2000)
зы)
- шаг ножей
мм
25,4
Ширина разбрасывания измель-
м
5-9
ченной соломы (регулируется)
Ширина валка при укладке соло-
мм
900-1400
мы в валок без измельчения
Управление
пово-
Вручную или электромеханизмами из ка-
ротными
направля-
бины
ющими лопатками
Качественные показатели работы комбайна**
Производительность по зерну за
т/ч
не менее 18,0
час основного времени работы
Потери зерна зерновых колосо-
вых, не более:
%
- за молотилкой (свободным зер-
ном и недомолотом);
1,5
- за платформой-подборщиком;
0,5
- за жаткой при полеглости хле-
бов до 20 до 80%;
0,5
- за жаткой при полеглости хле-
бов свыше 20 %
1,5
Дробление зерна зерновых коло-
%
2,0
совых, не более
Содержание сорной примеси в
бункере при уборке зерновых ко-
%
3,0
лосовых,
не более
26
Р
ОС
ТС
ЕЛ
ЬМ
АШ
Агротехника Профессионалов
Продолжение таблицы 2.2
1
2
3
* Технические характеристики, размеры, масса изделия и агрегатов комбайна могут
отличаться от указанных в таблице.
** Указанные показатели работы комбайна обеспечиваются при правильной регули-
ровке рабочих органов, а также при:
- уборке пшеницы в течение агросрока с содержанием сорной примеси в общей сре-
заемой массе не более 1 % (отношении массы зерна к массе соломы до 1:1,5, влаж-
ности зерна 10-20 %), длина гона должна быть не менее 1000 м;
- степени полеглости пшеницы не более 20 %, массе 1000 зерен не менее 40 г, влаж-
ности соломы 10-30 %, уклоне поля не более 2°.
Отклонение от указанных условий может изменить качественные показатели работы
комбайна.
2.5 Предохранительные устройства
В конструкции комбайна предусмотрены предохранительные муфты, установ-
ленные на:
- валу шнека жатки с левой стороны, рассчитанная на передачу крутящего
момента 60 кгс∙м;
- валу шнека платформы-подборщика с левой стороны, рассчитанная на пере-
дачу крутящего момента 60 кгс∙м;
- валу приемного битера проставки, 60 кгсּм с правой стороны;
- верхнем валу наклонной камеры, с правой стороны, 60 кг∙м;
- на контрприводе зерновой группы;
- на контрприводе выгрузного устройства;
- на валу распределительного шнека слева, 13 кгс∙м;
- в шкиве редуктора привода деки, 24 Н∙м.

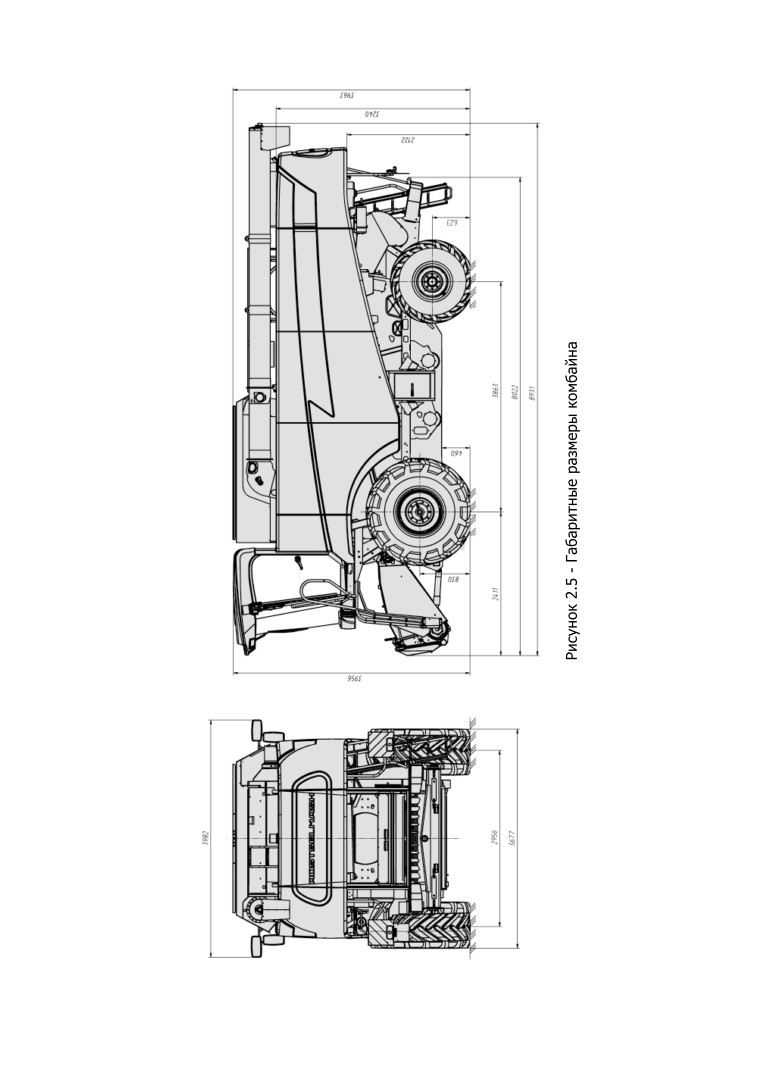

2.6 Габаритные размеры комбайна
Комбайн является негабаритным грузом, поэтому при доставке потребите-
лю железнодорожным, автомобильным транспортом или своим ходом следует стро-
го соблюдать все правила и предписания и учитывать габаритные размеры (рисунок
2.5).
27
РО
СТ
СЕ
ЛЬ
МА
Ш
Агротехника Профессионалов
28
РО
СТ
СЕ
ЛЬ
МА
Ш
Агротехника Профессионалов
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1 Таблички (аппликации) с предупреждающими и запрещающими знаками и
надписями
В опасных зонах комбайна имеются предупредительные знаки и надписи, кото-
рые должны предостеречь от получения травмы (рисунок 3.1-3.65).
Если производится замена деталей с предупреждающими знаками и надписями,
то новые детали следует снабжать соответствующими табличками (аппликациями).

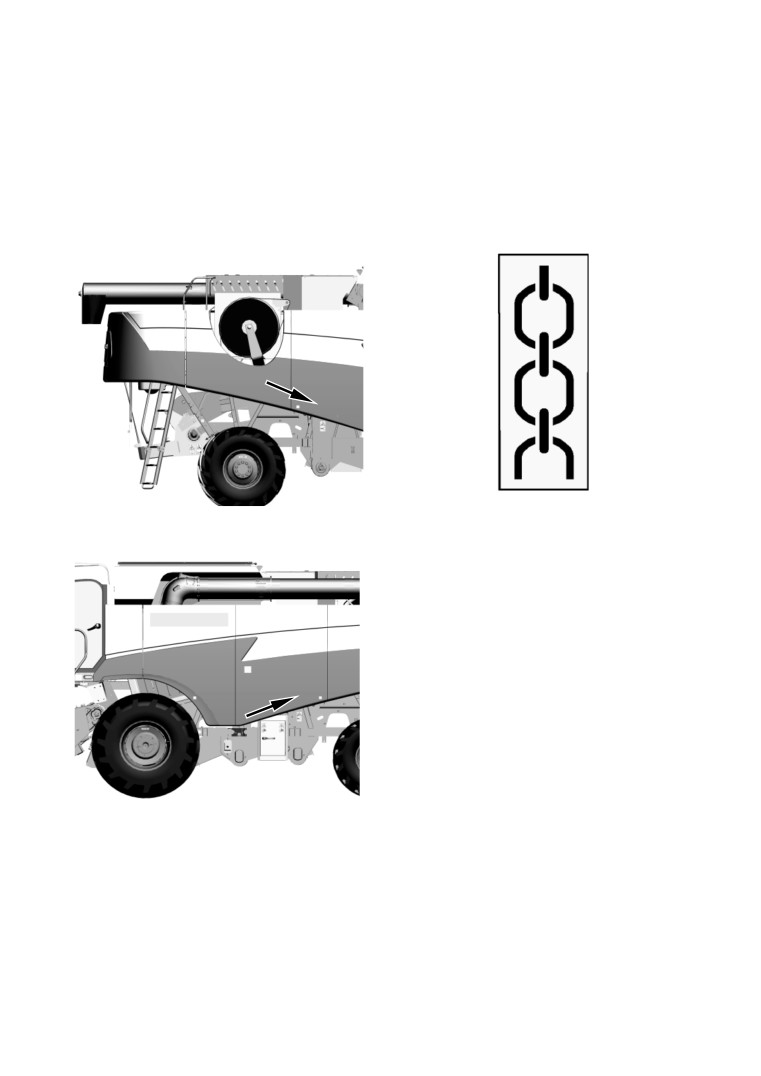

Рисунок
3.2
- Знак строповки
(РСМ-
Рисунок 3.1
10Б.22.00.012)
Рисунок 3.3
29
РО
СТ
СЕ
ЛЬ
МА
Ш
Агротехника Профессионалов

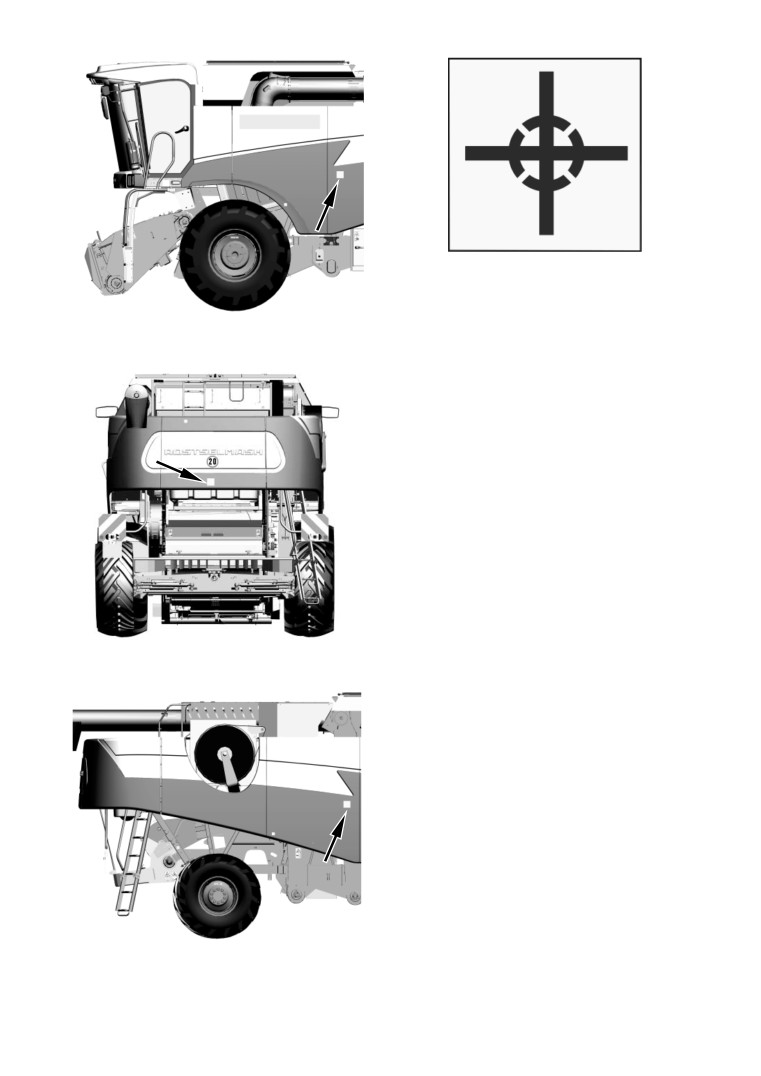

Рисунок
3.5
- Центр масс
(РСМ-
10Б.22.00.009)
Рисунок 3.4
Рисунок 3.6
Рисунок 3.7
30
РО
СТ
СЕ
ЛЬ
МА
Ш
Агротехника Профессионалов

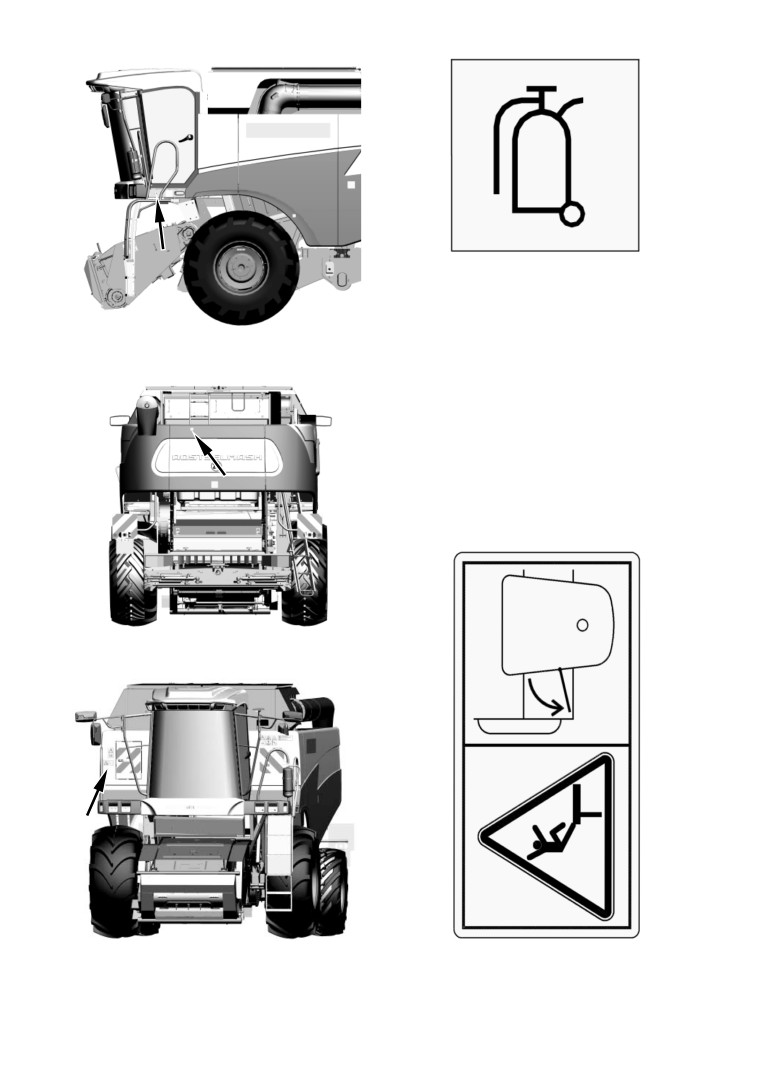

Рисунок 3.9 - Переносной огнетушитель
(РСМ-10Б.22.01.002)
Рисунок 3.8
Рисунок 3.10
Рисунок 3.11
Рисунок 3.12 - Запрещается находиться
на площадке при закрытой правой двери
кабины! (РСМ-101.22.03.002)
31
РО
СТ
СЕ
ЛЬ
МА
Ш
Агротехника Профессионалов

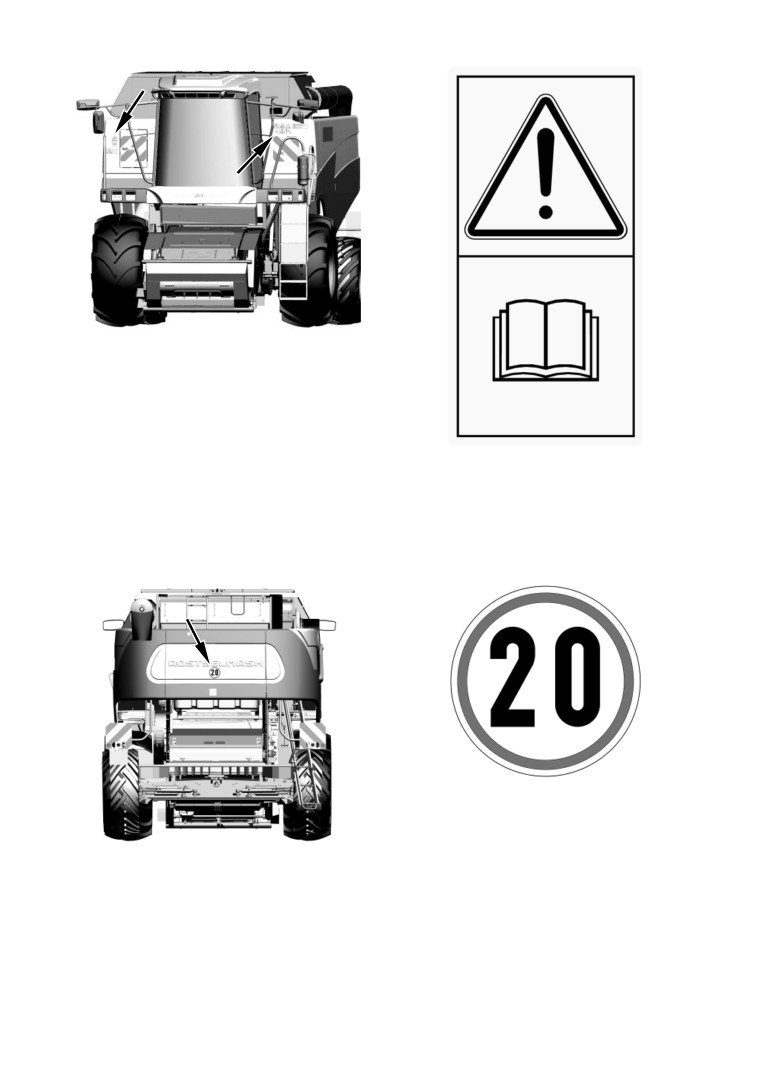

Рисунок 3.13
Рисунок 3.14 - Внимательно прочитайте
инструкцию по эксплуатации и техничес-
кому обслуживанию, прежде чем начать
работать на комбайне. Соблюдайте все
инструкции и правила техники безопас-
ности (РСМ-10.22Б.01.004)
Рисунок 3.16 - Знак ограничения скоро-
сти (РСМ-10.22.00.007)
Рисунок 3.15
32
