Комбайн зерноуборочный самоходный РСМ-142 «АСROS-530». Руководство - часть 9
86
Таблица 4.4 Шифры отказа
Шифр
Наименование отказа
отказа
1
2
01
Давление масла в системе смазки двигателя ниже нормы
02
Температура охлаждающей жидкости двигателя выше нормы
03
Температура масла в баке гидросистемы выше нормы
04
Температура масла в гидростатической трансмиссии выше нормы
05
Отказ генератора
06
Фильтр основной гидросистемы засорен
07
Фильтр тонкой очистки масла двигателя засорен
08
Уровень масла в гидробаке ниже нормы
09
Фильтр воздушный двигателя засорен
10
Напряжение борт сети ниже допустимого
11
Напряжение борт сети выше допустимого
12
Пространство над соломотрясом забито
13
Частота вращения вала соломотряса ниже нормы
14
Частота вращения шнека зернового ниже нормы
15
Частота вращения барабана измельчителя ниже нормы
16
Частота вращения шнека колосового ниже нормы
17
Частота вращения вала очистки ниже нормы
18
Поворотный щит измельчителя не зафиксирован
19
Неисправность электрической цепи или датчика частоты вращения
барабана молотильного - обрыв
20
Неисправность электрической цепи или датчика частоты вращения
барабана молотильного - замыкание
21
Неисправность электрической цепи или датчика частоты вращения
коленвала двигателя - обрыв
22
Неисправность электрической цепи или датчика частоты вращения
коленвала двигателя - замыкание
23
Неисправность электрической цепи или датчика скорости движения -
обрыв
24
Неисправность электрической цепи или датчика скорости движения -
замыкание
25
Неисправность электрической цепи или датчика частоты вращения
вентилятора очистки - обрыв
26
Неисправность электрической цепи или датчика частоты вращения
вентилятора очистки - замыкание
27
Неисправность электрической цепи или датчика частоты вращения
вала соломотряса - обрыв
28
Неисправность электрической цепи или датчика частоты вращения
вала соломотряса - замыкание
29
Неисправность электрической цепи или датчика частоты вращения
шнека зернового - обрыв
87
Продолжение таблицы 4.4
1
2
30
Неисправность электрической цепи или датчика частоты вращения
шнека зернового - замыкание
31
Неисправность электрической цепи или датчика частоты вращения
шнека колосового - обрыв
32
Неисправность электрической цепи или датчика частоты вращения
шнека колосового - замыкание
33
Неисправность электрической цепи или датчика частоты вращения
барабана измельчителя - обрыв
34
Неисправность электрической цепи или датчика частоты вращения
барабана измельчителя - замыкание
35
Неисправность электрической цепи или датчика частоты вращения
вала очистки - обрыв
36
Неисправность электрической цепи или датчика частоты вращения
вала очистки - замыкание
37
Превышение частоты вращения коленвала двигателя
38
Неисправность электрической цепи или датчика давления масла в
системе смазки двигателя - обрыв
39
Неисправность электрической цепи или датчика давления масла в
системе смазки двигателя - замыкание
40
Неисправность электрической цепи или датчика температуры охлаж-
дающей жидкости двигателя - обрыв
41
Неисправность электрической цепи или датчика температуры охлаж-
дающей жидкости двигателя - замыкание
42
Неисправность электрической цепи или датчика температуры масла в
гидростатической трансмиссии - обрыв
43
Неисправность электрической цепи или датчика температуры масла в
ГСТ - замыкание
44
Неисправность электрической цепи или датчика уровня топлива в ба-
ке - обрыв
45
Неисправность электрической цепи или датчика зазора деки - обрыв
46
Неисправность электрической цепи или датчика положения рейки
подачи топлива - обрыв
47
Комбайнер проинформирован о необходимости проведения ЕТО
48
Комбайнер проинформирован о необходимости проведения ТО-1
49
Комбайнер проинформирован о необходимости проведения ТО-2
88
4.3.7.4.7 НАСТРОЙКИ СИСТЕМЫ
ка с последующим учетом выбранного
В данном разделе осуществля-
варианта при расчете скорости движе-
ются служебные настройки ПИ для
ния осуществляется нажатием кнопки
обеспечения её полноценного и ре-
«ВВОД». Установленный вариант ука-
зультативного функционирования. На-
зывается в графе УСТАНОВЛЕНО.
стройки системы - обязательная
Рейка топлива
операция при замене моста веду-
В данном разделе осуществляет-
щих колес, электромеханизма ре-
ся отключение/включение контроля и
гулировки зазора между бараба-
отображение информации канала кон-
ном и подбарабаньем на выходе
троля «Положение рейки подачи топ-
(деки), при использовании ПИ на
лива». Смена вариантов осуществляет-
другом типе и комплектации ком-
ся нажатием кнопок вверх вниз , уста-
байна.
новка с последующим учетом осущест-
Данный раздел представлен пе-
вляется нажатием кнопки
«ВВОД».
речнем возможных модификаций, ис-
Если на комбайне не установлен
полнений и отличий в устройствах или
электромеханизм регулировки по-
органах работы комбайнов по следую-
дачи топлива необходимо произ-
щим параметрам:
вести отключение канала «Поло-
- Коэффициент скорости
жение рейки подачи топлива». При
- Рейка топлива
отключении канала информация о по-
- Тип комбайна
ложении рейки на экране отображать-
- Выбор электромеханизма регу-
ся не будет, а также исключается ана-
лировки зазора деки
лиз электрической цепи на обрыв или
замыкание. Установленный вариант
Коэффициент скорости
указывается в графе УСТАНОВЛЕНО.
Предоставляется возможность
Тип комбайна
просмотра и выбора варианта модифи-
На экране отображается список
кации комбайна и состава его ходовой
моделей комбайнов. Для выбора типа и
части, следовательно, необходимого
комплектации комбайна кнопками
значения коэффициента скорости.
вверх, вниз выбирается нужный вари-
Смена вариантов осуществляется
ант, и нажатием кнопки «ВВОД» осу-
нажатием кнопок вверх, вниз установ-
ществляется запоминание. Установ-
89
ленный тип указывается в графе УС-
дится в соответствии с подсказками,
ТАНОВЛЕНО.
отображаемыми на экране в этом кад-
Выбор электромеханизма ре-
ре.
гулировки зазора деки
4.3.8 Речевой информатор
На экране отображается список
При возникновении в процессе
моделей электромеханизмов регули-
работы комбайна аварийных ситуаций
ровки зазора между молотильным ба-
и отказов, ПИ формирует речевые со-
рабаном и подбарабаньем на выходе.
общения через акустическую систему
Выбор осуществляется нажатием кно-
комбайна согласно таблице
4.4. При
пок вверх вниз, запоминание с после-
наличии нескольких отказов порядок
дующим учетом при индикации зазора
воспроизведения определяется при-
осуществляется нажатием кнопки
оритетом. Речевое сообщение несет
«ВВОД». Выбранная модель электро-
краткую информацию о возникновении
механизма указывается в графе УСТА-
отказов и аварийных ситуаций и может
НОВЛЕНО.
содержать рекомендации по дальней-
4.3.7.4.8 УСТАНОВКА ДАТЫ И
шим действиям.
ВРЕМЕНИ
В этом разделе осуществляется
настройка даты и времени отображае-
мой на экране ПИ. Настройка произво-
90
Таблица 4.5 Речевые сообщения через акустическую систему
№
Случай оповещения
Приоритет
Речевое сообщение
пп
1
2
3
4
1
Давление масла в системе смазки
1
Внимание! Давление масла ниже нор-
двигателя ниже допустимого
мы!
2
Температура охлаждающей жидко-
1
Внимание! Перегрев двигателя!
сти двигателя выше допустимой
3
Температура масла в баке гидро-
1
Внимание!
системы выше допустимой
Перегрев масла в баке гидросистемы!
4
Температура масла в ГСТ выше до-
1
Внимание! Перегрев ГСТ!
пустимой
5
Минимальный уровень топлива
2
Резервный остаток топлива!
6
Отказ генератора
1
Внимание! Отказ генератора!
7
Фильтр основной гидросистемы за-
2
Внимание! Засорен фильтр основной
сорен
гидросистемы!
8
Фильтр масляный двигателя засо-
2
Внимание! Масляный фильтр засорен!
рен
9
Уровень масла в гидробаке ниже
1
Внимание! Мал уровень масла в гид-
допустимого
робаке!
10
Фильтр воздушный двигателя засо-
2
Внимание! Воздушный фильтр засо-
рен
рен!
11
Напряжение борт сети ниже допус-
2
Внимание! Напряжение ниже допусти-
тимого
мого!
12
Напряжение борт сети выше до-
2
Внимание! Напряжение выше допус-
пустимого
тимого!
13
Пространство над соломотрясом
4
Забито пространство над соломотря-
забито
сом! Прекрати работу, выключи моло-
тилку!
14
Частота вращения вала соломотря-
1
Внимание! Обороты вала соломотряса
са ниже нормы
ниже нормы! Прекрати работу, вы-
ключи молотилку!
15
Частота вращения шнека зернового
1
Остановка зерновой группы! Прекрати
ниже нормы
работу, выключи молотилку!
16
Частота вращения барабана из-
1
Внимание! Обороты барабана измель-
мельчителя ниже нормы
чителя ниже нормы! Прекрати работу,
выключи молотилку!
17
Частота вращения шнека колосово-
1
Остановка колосовой группы! Прекра-
го ниже нормы
ти работу, выключи молотилку!
18
Частота вращения вала очистки
1
Обороты вала очистки ниже нормы!
ниже нормы
Прекрати работу, выключи молотилку!
19
Поворотный щит измельчителя не
4
Зафиксируй поворотный щит измель-
зафиксирован
чителя!
20
Неисправность электрической цепи
3
Неисправность цепи или датчика час-
или датчика частоты вращения ба-
тоты вращения молотильного бараба-
рабана молотильного
на!
91
Продолжение таблицы 4.5
1
2
3
4
21
Неисправность электрической цепи
3
Неисправность цепи или датчика час-
или датчика частоты вращения ко-
тоты вращения коленвала двигателя!
ленвала двигателя
22
Неисправность электрической цепи
3
Неисправность цепи или датчика ско-
или датчика скорости движения
рости движения!
23
Неисправность электрической цепи
2
Неисправность цепи или датчика час-
или датчика частоты вращения
тоты вращения вентилятора очистки!
вентилятора очистки
24
Неисправность электрической цепи
3
Неисправность цепи или датчика час-
или датчика частоты вращения ва-
тоты вращения вала соломотряса!
ла соломотряса
25
Неисправность электрической цепи
3
Неисправность цепи или датчика час-
или датчика частоты вращения
тоты вращения шнека зернового!
шнека зернового
26
Неисправность электрической цепи
3
Неисправность цепи или датчика час-
или датчика шнека колосового
тоты вращения шнека колосового!
27
Неисправность электрической цепи
2
Неисправность цепи или датчика час-
или датчика частоты вращения ба-
тоты вращения барабана измельчите-
рабана измельчителя
ля!
28
Неисправность электрической цепи
3
Неисправность цепи или датчика час-
или датчика частоты вращения ва-
тоты вращения вала очистки!
ла очистки
29
Превышение частоты вращения ко-
1
Внимание!
ленвала двигателя
Превышение оборотов двигателя!
30
Движение комбайна при темпера-
2
Внимание! Температура масла ГСТ
туре масла ГСТ менее 350С
ниже нормы! Прекрати движение!
31
Неисправность электрической цепи
3
Неисправность цепи или датчика дав-
или датчика давления масла в сис-
ления масла в системе смазки двига-
теме смазки двигателя
теля!
32
Неисправность электрической цепи
3
Неисправность цепи или датчика тем-
или датчика температуры охлаж-
пературы охлаждающей жидкости
дающей жидкости двигателя
двигателя!
33
Неисправность электрической цепи
3
Неисправность цепи или датчика тем-
или датчика температуры масла в
пературы масла в гидростатической
гидростатической трансмиссии
трансмиссии!
34
Неисправность электрической цепи
3
Неисправность цепи или датчика
или датчика уровня топлива в баке
уровня топлива в баке!
35
Неисправность электрической цепи
3
Неисправность цепи или датчика за-
или датчика зазора деки
зора деки!
36
Неисправность электрической цепи
3
Неисправность цепи или датчика по-
или датчика положения рейки по-
ложения рейки подачи топлива!
дачи топлива
92
Таблица 4.6 речевое оповещение о неправильных действиях
№
Речевое сообщение
Случай оповещения
пп
1
Отключи стояночный тормоз!
Попытка движения с включенным стоя-
ночным тормозом
2
Проверь обороты барабана!
Снижение частоты вращения молотиль-
ного барабана более чем на 15% от ра-
нее запомненной.
3
Бункер заполнен! Необходима выгрузка!
Бункер заполнен
4
Выключи молотилку или снизь скорость!
Попытка транспортного движения с
включенной молотилкой. Не допускается
комбайнирование на скорости свыше 10
км/час.
5
Обороты двигателя малы для комбайниро-
Nдв<.1900 об/мин при условии : V>0
вания!
км/ч и включенной молотилке
6
Внимание! Вам необходимо провести еже-
Каждые 10 моточасов
дневное техническое обслуживание. Вы
проинформированы о необходимости про-
ведения технического обслуживания, на-
жмите «ВВОД»
7
Внимание! Вам необходимо провести тех-
Каждые 61 моточас
ническое обслуживание - 1. Вы проинфор-
мированы о необходимости проведения
технического обслуживания, нажмите
«ВВОД»
8
Внимание! Вам необходимо провести тех-
Каждые 201 моточас
ническое обслуживание - 2. Вы проинфор-
мированы о необходимости проведения
технического обслуживания, нажмите
«ВВОД»
93

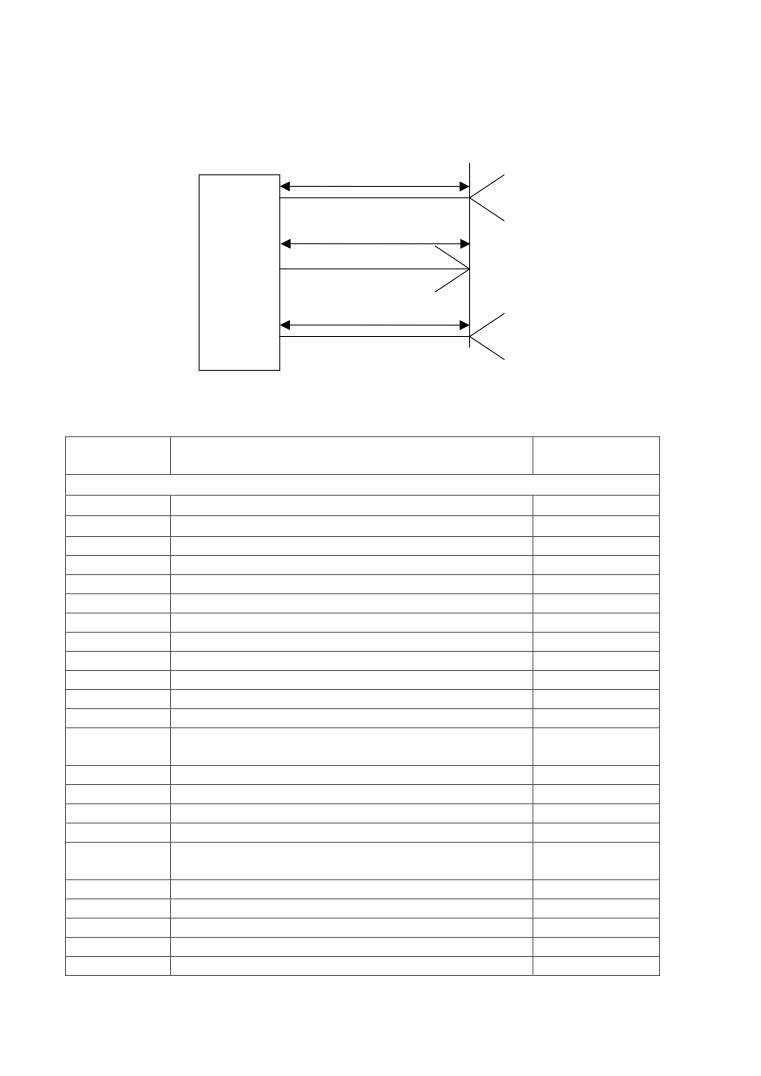

4.3.9 Подключение ПИ-142 к бортовой сети комбайна и назначение контактов
Х1
700
700
Х2
ПИ-142
Х3
1200
Рисунок 4.17-Подключение к бортовой сети
Таблица 4.7 Назначение контактов
№ контак-
Наименование сигнала
Обозначение
та
Разъем Х1: 2РМДТ30БПН24Г5В1В ГЕ0.364.126ТУ
1
2
3
1
Частота вращения коленвала двигателя
Nдв.
2
Скорость движения
V
3
Частота вращения вентилятора очистки
Nв.о.
4
Повторитель «Скорость движения»
V2
5
Частота вращения барабана молотильного
Nб.м.
6
Частота вращения шнека зернового
Nш.з.
7
Частота вращения вала соломотряса
Nс-т
8
Режим работы ИРС - валок
ИРСвал.
9
Режим работы ИРС - измельчение
ИРСизм.
10
Частота вращения шнека колосового
Nш.к.
11
Частота вращения вала очистки
Nв.оч
Частота вращения барабана измельчителя/ со-
12
Nб.и.
ломонабивателя
13
Положение рейки подачи топлива
Нр
14
Резервный вход
15
Общий датчиков
Gдат
16
Температура охлаждающей жидкости двигателя
Тож.д.
Температура масла в гидростатической транс-
17
Тгст
миссии
18
Уровень топлива в баке
Нт
19
Давление масла в системе смазки двигателя
Рм.д.
20
Зазор деки сигнал
Д1
21
Зазор деки общий
Д2
22
Повторитель «Скорость движения» общий
V2общ
94
Продолжение таблицы 4.7
1
2
3
23
Корпус «масса» комбайна
G
24
Питание 27В бортсеть
Uпит
РазъемХ2: 2РМДТ30БПН24Ш5В1В ГЕ0.364.126ТУ
1
Клапан копнителя открыт
ККотк
2
Фильтр воздушный двигателя засорен
Фв.дв.
3
Температура масла в баке гидросистемы выше
Тгст ав.
допустимой
4
Уровень масла в гидробаке ниже допустимого
Ум.гб.
5
Бункер заполнен на 100%
Б100
6
Фильтр тонкой очистки масла двигателя засо-
Фм.дв.
рен
7
Потери за соломотрясом
ПТстр
8
Фильтр основной гидросистемы засорен
ФОС
9
Резервный вход
10
Копнитель заполнен
Кзап
11
Потери за очисткой
Пточ
12
Пространство над соломотрясом забито
ПСЗ
13
Рабочее положение выгрузного шнека
ВШ.
14
Тормоз стояночный включен
СТ
15
Обобщенный отказ
ОО
16
Включенное положение леникса привода вы-
ПВвкл
грузки зерна
17
Температура охлаждающей жидкости двигателя
Тож.д.ав.
выше допустимой
18
Давление масла в системе смазки двигателя
Рм.дв.ав.
ниже допустимого
19
20
Отказ генератора
Г
21
Габаритные огни включены
ГОвкл
22
27В «Масса включена»
Uпит1
23
Корпус «масса» комбайна
G
24
Питание 27В бортсеть
Uпит

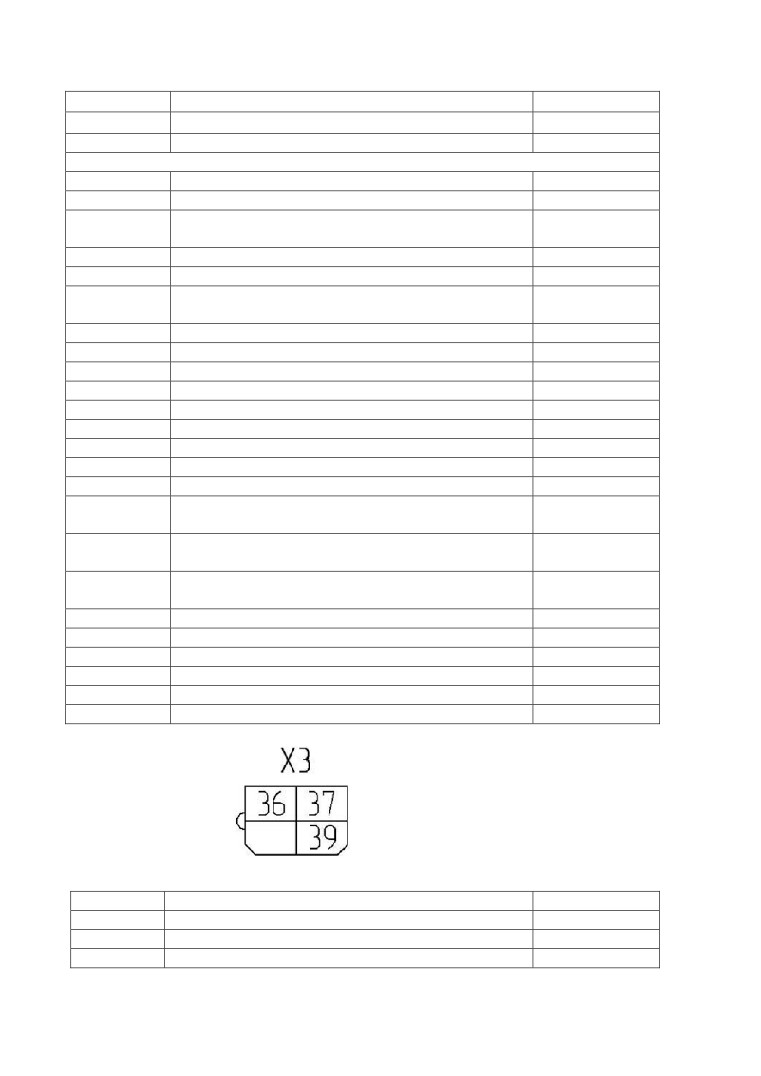

Разъем Х3: разъем подключения акустической системы комбайна
Рисунок 4.18
№ Конт.
Наименование сигнала
Обозначение
36
АС переключена
АСрс
37
Канал воспроизведения речевого сообщения
РС
39
Корпус «масса» комбайна
G
Внимание! Расположение проводов указано со стороны жгута.
95
4.3.10 Техническое обслужива-
ние панели информационной.
Техническое обслуживание ПИ
заключается в следующем:
-
ежедневная проверка внешнего
состояния ПИ;
-
предсезонная проверка работо-
способности ПИ.
При ежедневном осмотре внеш-
него состояния:
- удалить с помощью мягкой ткани
пыль с поверхности ПИ (использование
органических растворителей не допус-
кается);
- проверить функционирование кнопок
и ламп подсветки пульта управления;
при необходимости затянуть крепеж-
ные винты.
Предсезонную проверку работо-
способности ПИ рекомендуется прово-
дить в специализированных техниче-
ских центрах. Исправность датчиков,
правильность их установки и регули-
ровки, целостность соединительных
проводов и жгутов, надежность зазем-
ления двигателя и кабины проверить
согласно руководству по эксплуатации
комбайна.
содержание .. 7 8 9 10 ..
