Комбайн зерноуборочный самоходный РСМ-142 «АСROS-530». Руководство - часть 3
26
2.4.2 Предохранительные устройства
В конструкции комбайна предусмотрены предохранительные муфты, установ-
ленные на:
− валу шнека жатки с левой стороны, рассчитанная на передачу крутящего мо-
мента 60 кгс⋅м;
− верхнем валу наклонной камеры с правой стороны, рассчитанная на передачу
крутящего момента 60 кгс⋅м;
− валу шнека платформы-подборщика с левой стороны, рассчитанная на пере-
дачу крутящего момента 60 кгс⋅м;
− валу зернового шнека, верхнем валу колосового элеватора, рассчитанные на
передачу крутящего момента 12 кгс⋅м.
27
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1 Аппликации с предупреждающими и запрещающими знаками и
надписями
В опасных зонах комбайна имеются предупредительные знаки и надписи, ко-
торые должны предостеречь механизатора о возможности получения травмы. Места
расположения аппликаций с предупреждающими знаками и надписями, обозначение,
а также разъяснения приведены ниже.
Если производится замена деталей с предупреждающими знаками и надпися-
ми, то новые детали следует снабжать соответствующими аппликациями.

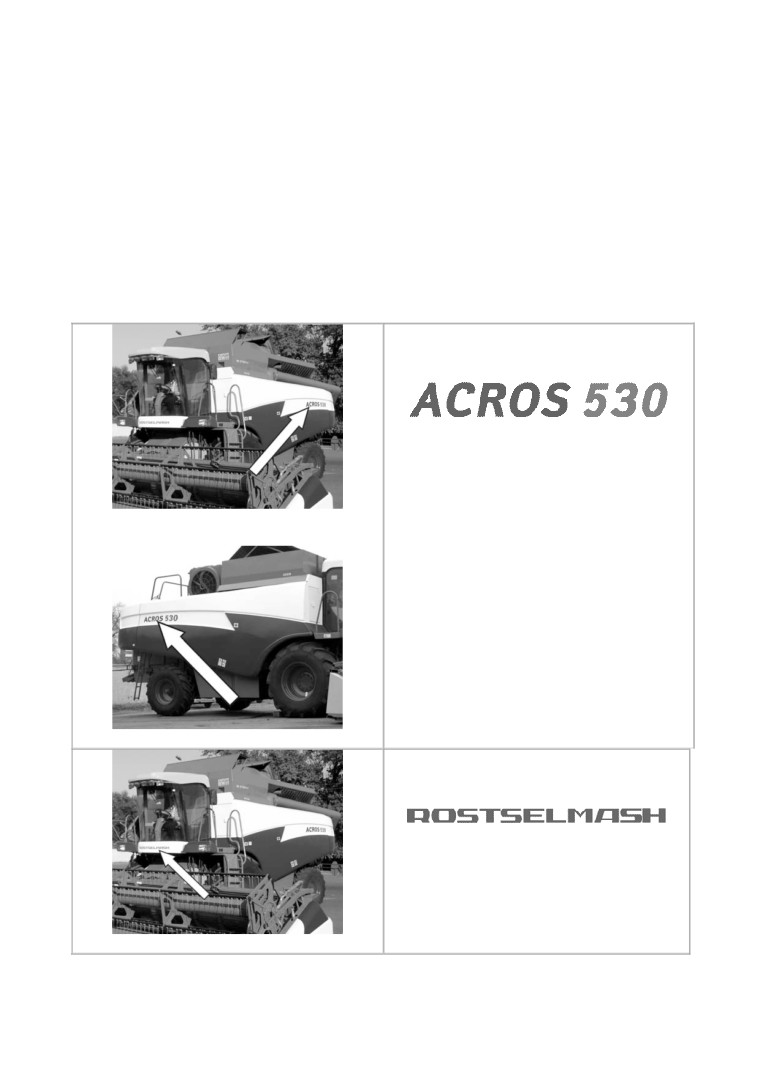

142.22.03.008 Аппликация "ACROS
530"(рисунки 3.1, 3.2, 3.3)
Рисунок 3.3
Рисунок 3.1
Рисунок 3.2
142.22.03.011 Аппликация
"ROSTSELMASH"(рисунки 3.4, 3.5)
Рисунок 3.5
Рисунок3.4
28

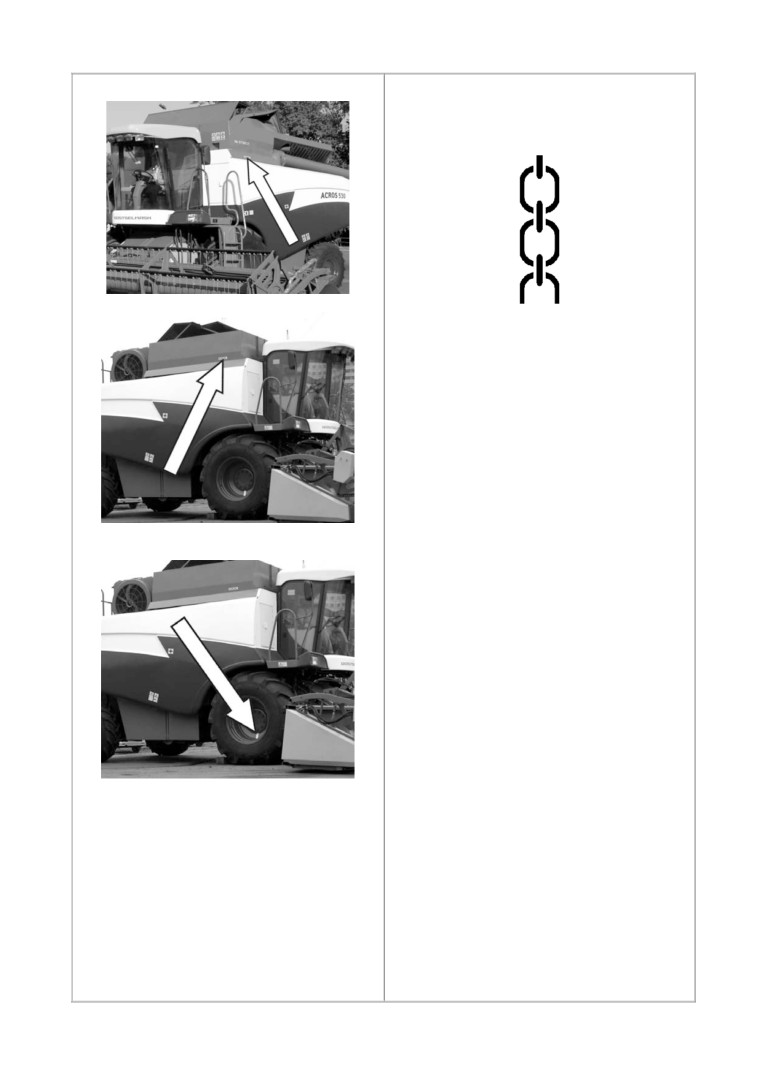

РСМ-10Б.22.00.012-01 Аппликация "Знак
строповки" (рисунки 3.6, 3.7,
3.8, 3.9, 3.10, 3.11, 3.12, 3.13)
Рисунок 3.6
Рисунок 3.13
Рисунок 3.7
Рисунок3.8
29

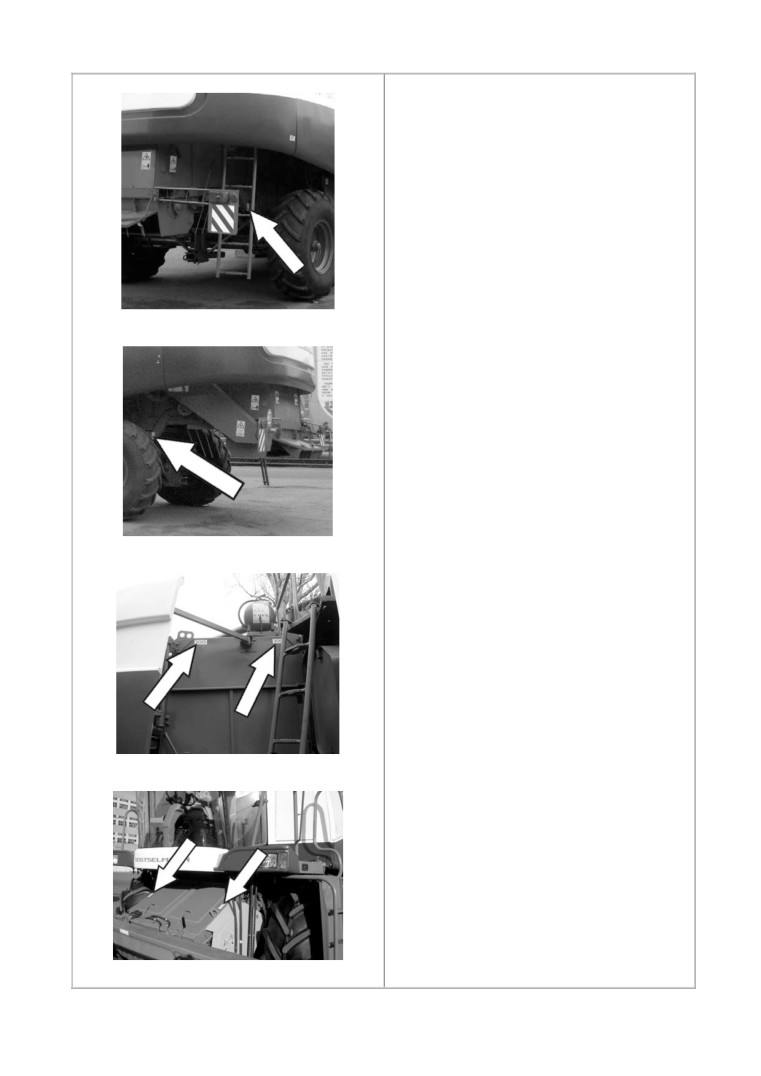

Рисунок 3.9
Рисунок 3.10
Рисунок 3.11
Рисунок 3.12
30

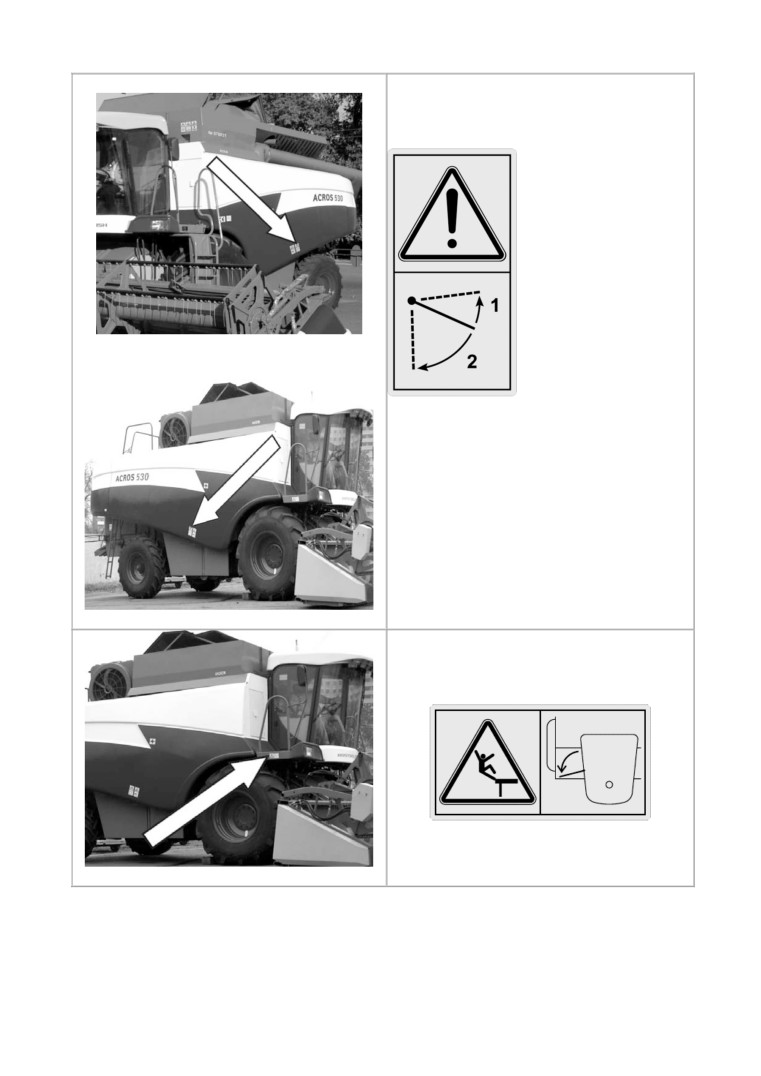

101.22.03.001 Аппликация
("газовый упор")
(рисунки 3.14, 3.15, 3.16)
Рисунок 3.14
Рисунок 3.16
Рисунок 3.15
101.22.03.002 Аппликация предупреж-
дающая "Падение с высоты при открытой
двери"
(рисунки 3.17, 3.18)
Рисунок 3.18
Рисунок 3.17
31

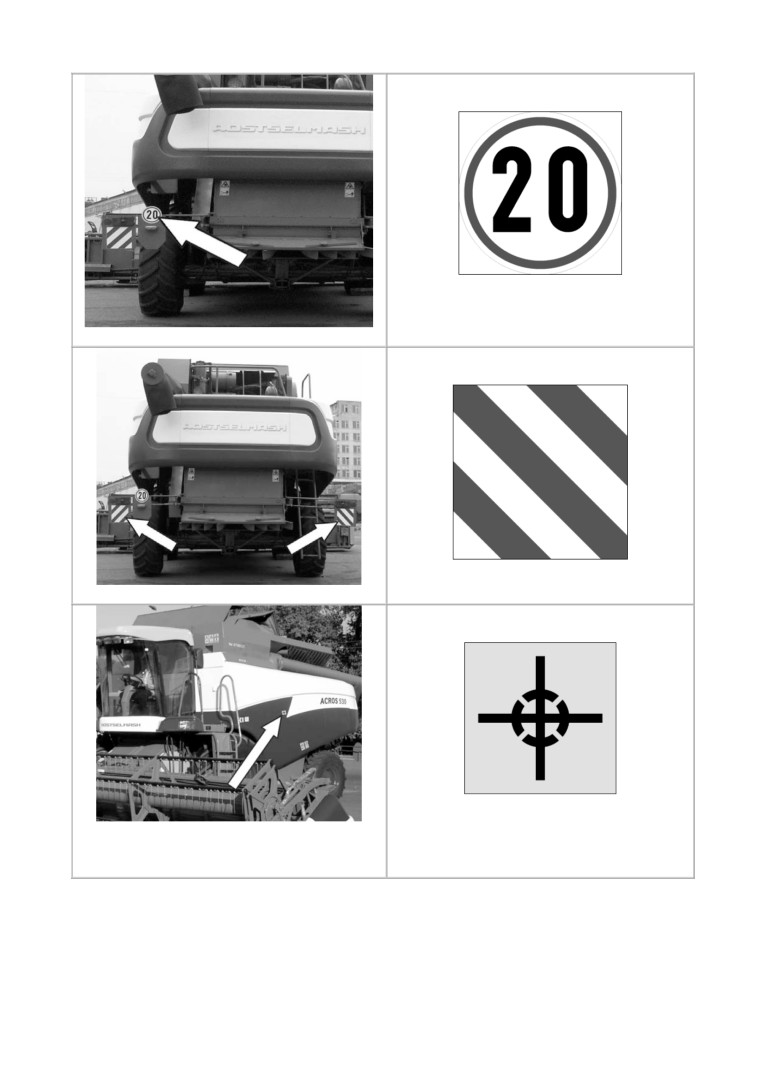

PCM-10.22.00.007 Аппликация "Знак огра-
ничения скорости" (рисунки 3.19, 3.20)
Рисунок 3.20
Рисунок 3.19
РСМ-10.27.00.018-01 Аппликация "Зебра"
(рисунки 3.21, 3.22)
Рисунок 3.22
Рисунок 3.21
РСМ-10Б.22.00.009 Аппликация "Центр
масс" (рисунки 3.23, 3.24, 3.25)
Рисунок 3.25
Рисунок 3.23
32

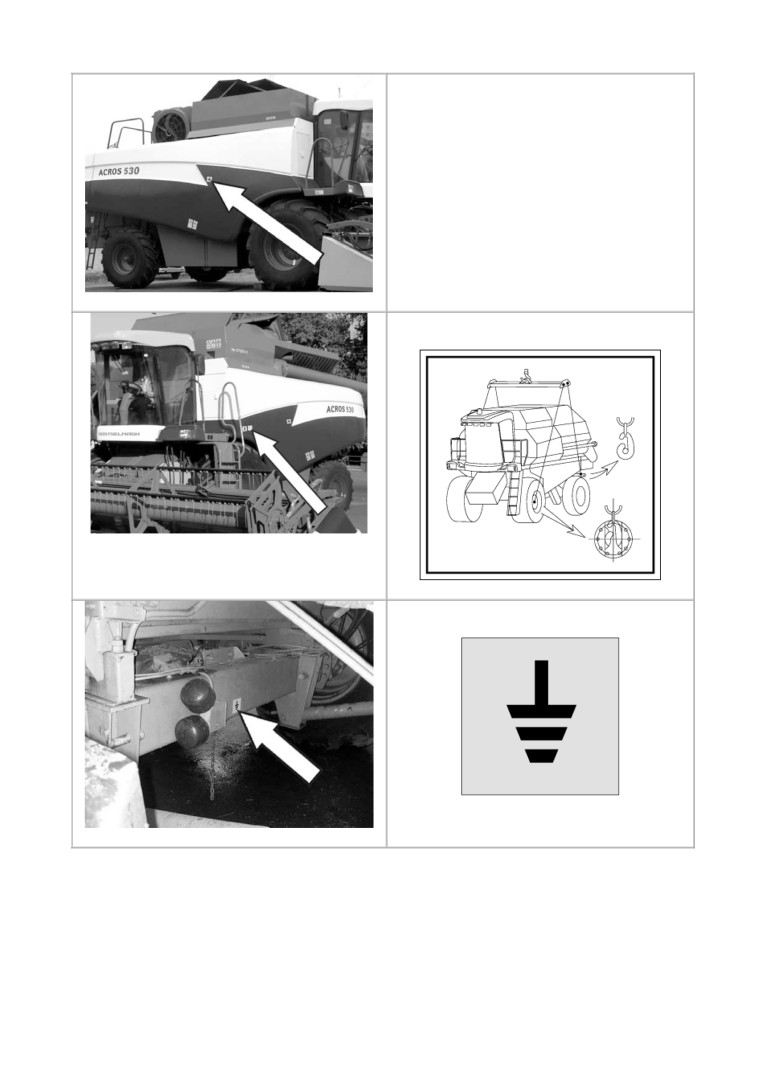

Рисунок 3.24
101.22.00.031 Аппликация "Схема стро-
повки" (рисунки 3.26, 3.27)
Рисунок 3.26
Рисунок 3.27
РСМ-10Б.22.00.013 Аппликация "Знак за-
земления" (рисунки 3.28, 3.29)
Рисунок 3.29
Рисунок 3.28
33

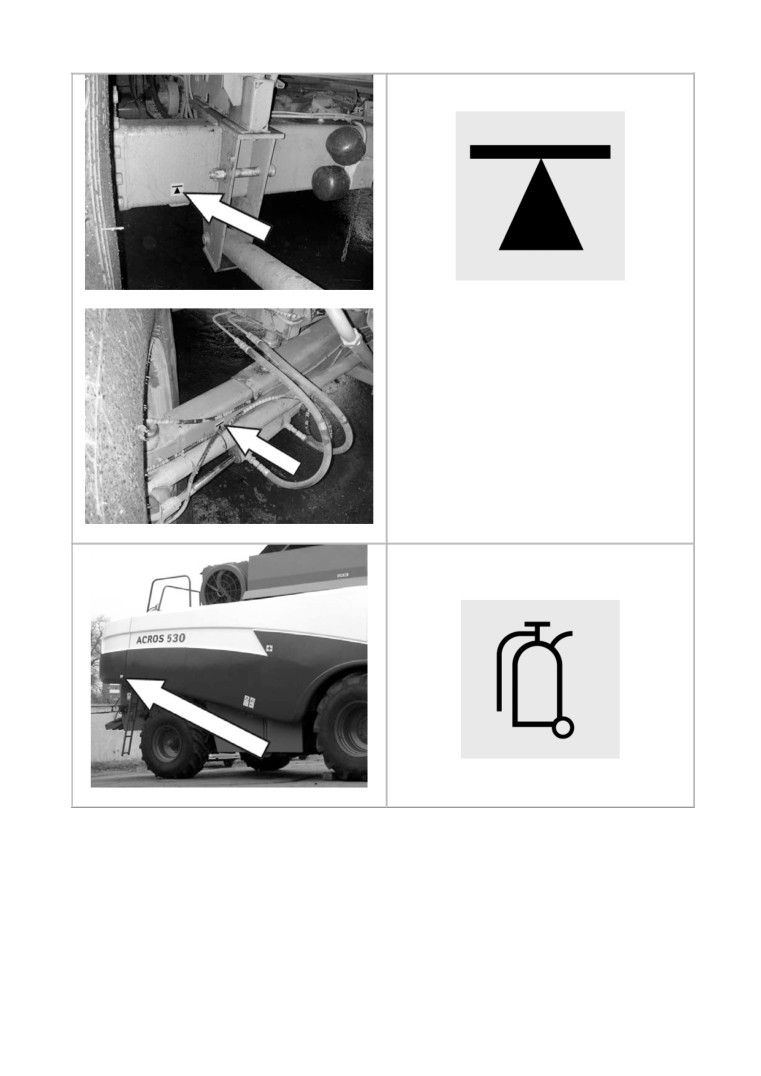

РСМ-10Б.22.01.001 Аппликация "Домкрат"
(рисунки 3.30, 3.31, 3.32)
Рисунок 3.32
Рисунок 3.30
Рисунок 3.31
РСМ-10Б.22.01.002 Аппликация "Огнету-
шитель"
(рисунки 3.33, 3.34)
Рисунок 3.34
Рисунок 3.33
34

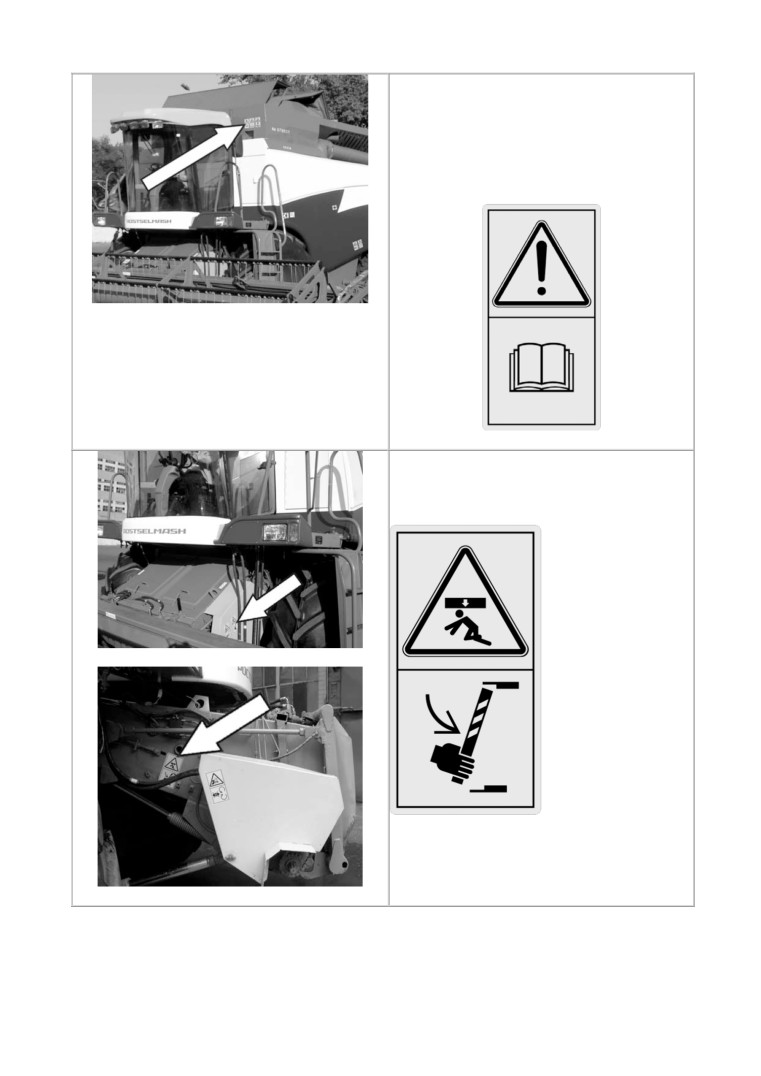

РСМ-10Б.22.01.004 Аппликация -
предупреждающая “Внимательно прочи-
тайте инструкцию по эксплуатации, пре-
жде чем начать работать на машине. Со-
блюдайте все инструкции и правила тех-
ники безопасности” (рисунки 3.35, 3.36)
Рисунок 3.35
Рисунок 3.36
РСМ-10Б.22.01.005 Аппликация
предупреждающая "Возможно падение
груза, вставить упор"
(рисунки 3.37, 3.38,3.39)
Рисунок 3.37
Рисунок 3.39
Рисунок 3.38
35

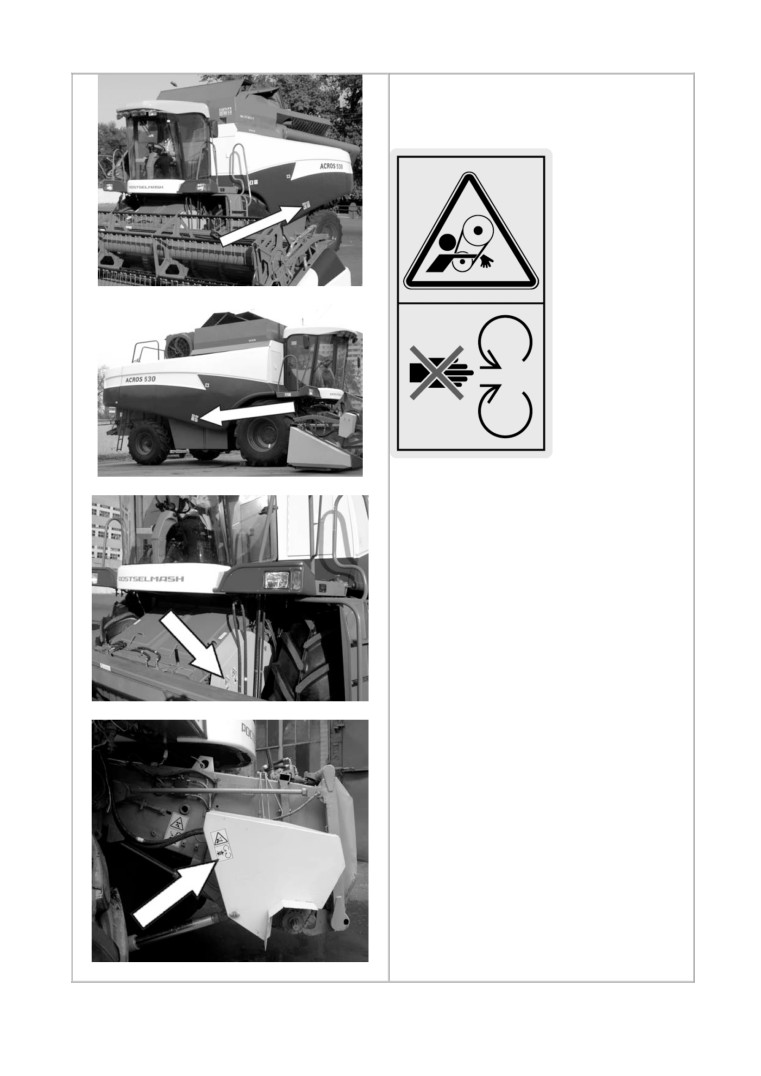

РСМ-10Б.22.01.006 Аппликация
“Запрещается открывать капот при рабо-
тающем двигателе”
(рисунки 3.40,3.41,3.42,3.43,3,44)
Рисунок 3.40
Рисунок 3.44
Рисунок 3.41
Рисунок 3.42
Рисунок 3.43
