РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

59

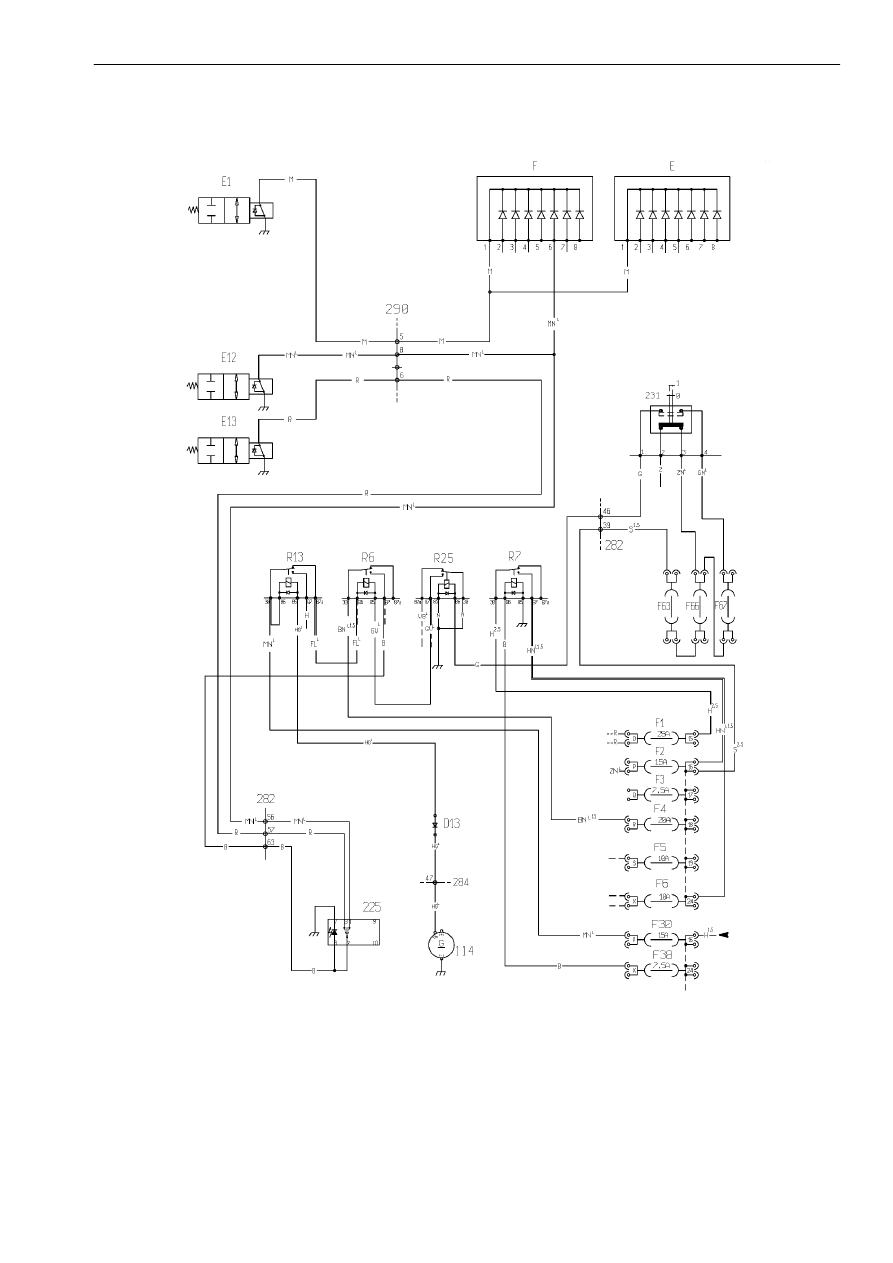

СХЕМА УПРАВЛЕНИЯ ВАРИАТОРОМ ЧАСТОТЫ ВРАЩЕНИЯ БИТЕРА

p15/84(67-69)

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТОВ КАБЕЛЕЙ

A = Голубой

B = Белый

C = Оранжевый

G = Желтый

H = Серый

L = Синий

M = Коричневый

N = Черный

R = Красный

S = Розовый

V = Зеленый

Z = Фиолетовый

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

60

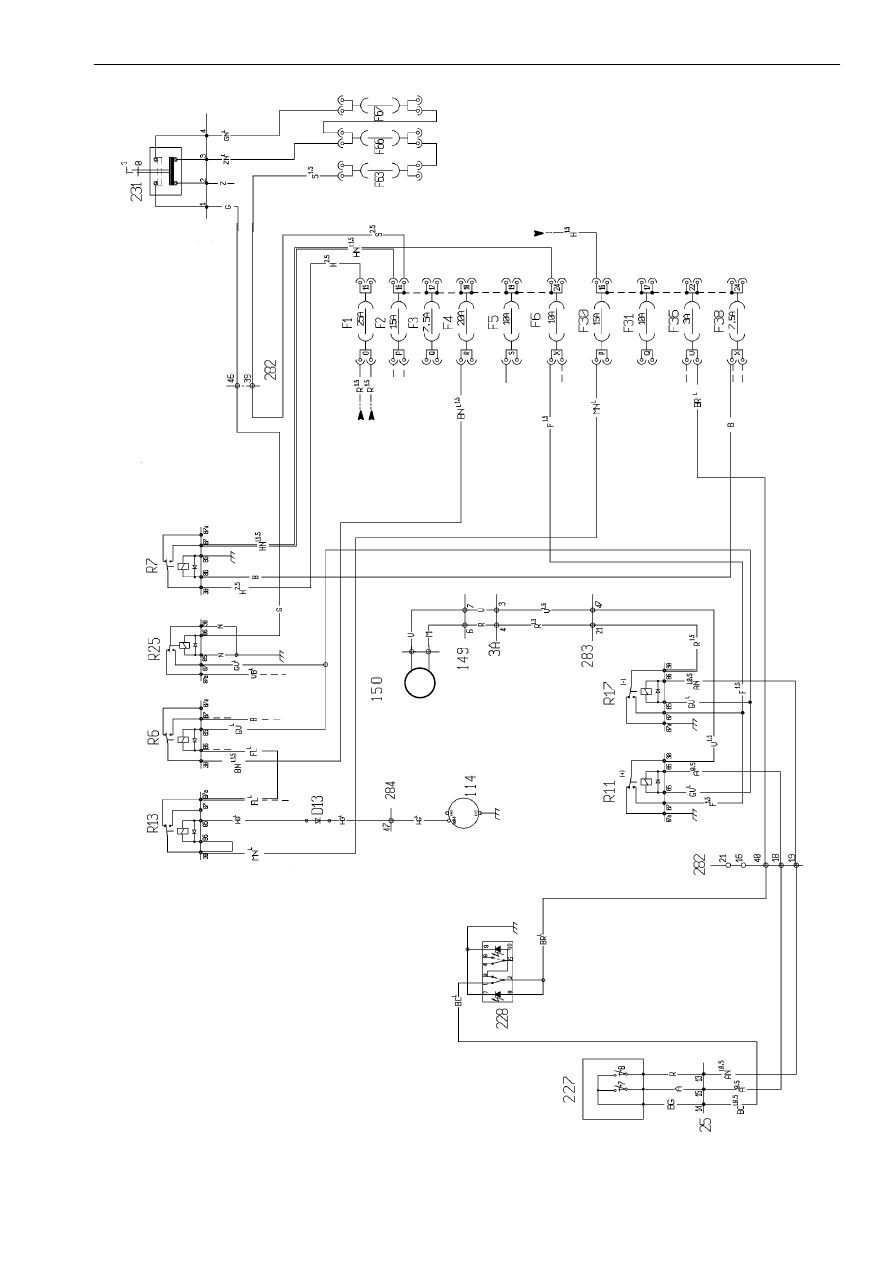

СХЕМА УПРАВЛЕНИЯ ВАРИАТОРОМ ЧАСТОТЫ ВРАЩЕНИЯ МОТОВИЛА

Компонент

Рис.

3A.

Разъем под кабиной оператора

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем многофункционального рычага (стр. 54)

149. Разъем кабеля между комбайном и жаткой

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

150. Управляющий электродвигатель вариатора

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

227. Кнопка регулировки частоты вращения мотовила

118

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

228. Переключатель отключения управления многофункциональным рычагом

119

. . . . . .

231. Переключатель включения/отключения молотилки

119

. . . . . . . . . . . . . . . . . . . . . . . . . . .

R6.

Реле включения систем управления частотой вращения барабана,
вентилятора и мотовила (стр. 35)

R7.

Вспомогательное реле для обеспечения функционирования
предохранителей 2, 3, 4, 5 и 6 (стр. 35)

R11. Реле увеличения частоты вращения мотовила (стр. 35)

R13. Релейный переключатель обеспечения включений при работающем двигателе (стр. 35)

R17. Релейный переключатель уменьшения частоты вращения мотовила (стр. 35)

R25. Релейный переключатель для аварийной сигнализации по оборотам

вала и для включения релейных переключателей R6, R11 и R17 (стр. 34)

D13. Сигнал недостаточнного зарядного тока генератора и управления R13 (стр. 37)

F2.

Предохранитель (15 A) (стр. 37)

F6.

Предохранитель (15 A) (стр. 37)

F30. Предохранитель (15 A) (стр. 37)

F36. Предохранитель (3 A) (стр. 37)

F38. Предохранитель (7,5 A) (стр. 37)

F63. Общий предохранитель для электрогидравлических переключений (20 A)

119

. . . . .

F66. Предохранитель отключения молотилки (10 A)

119

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F67. Предохранитель включения молотилки (7,5 A)

119

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТОВ КАБЕЛЕЙ

A = Голубой

B = Белый

C = Оранжевый

G = Желтый

H = Серый

L = Синий

M = Коричневый

N = Черный

R = Красный

S = Розовый

V = Зеленый

Z = Фиолетовый

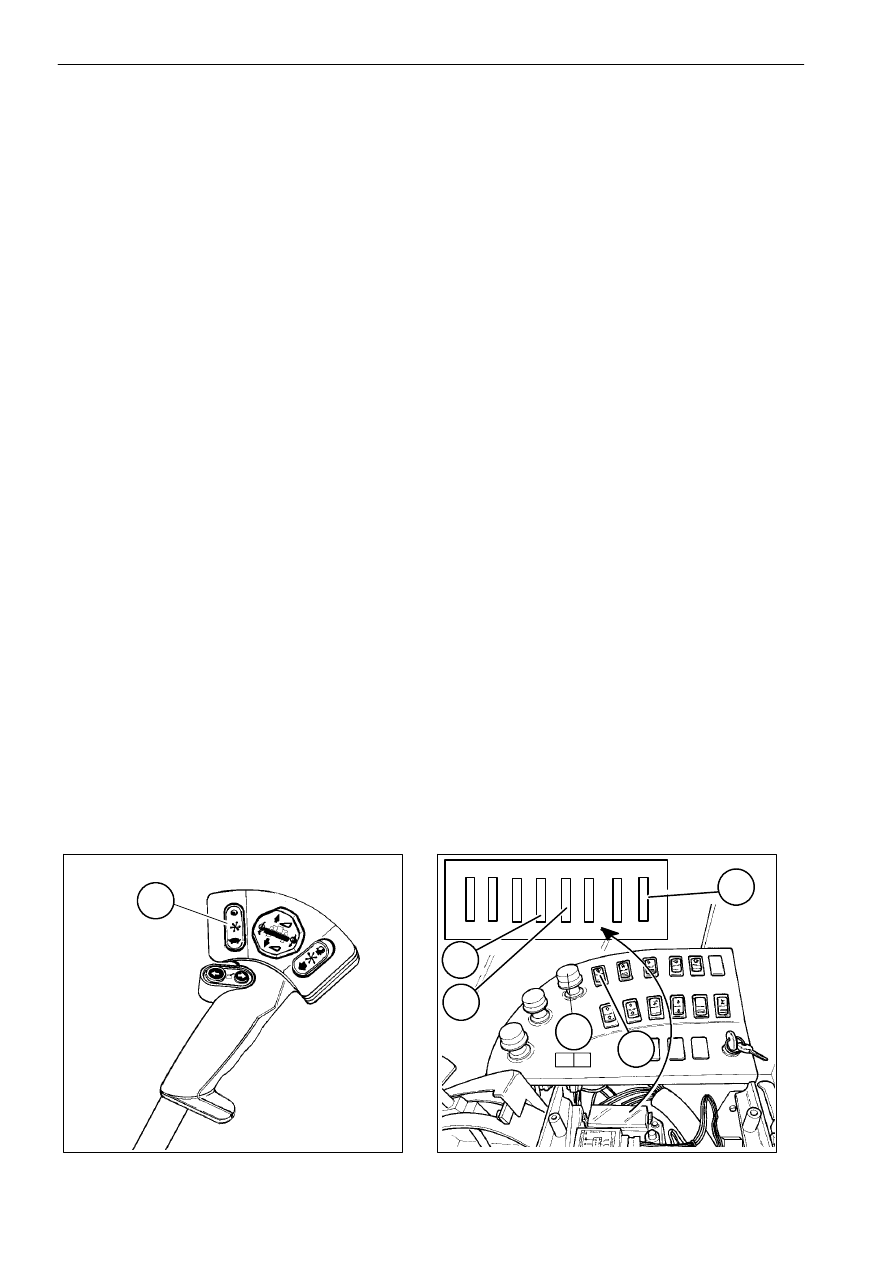

118

119

227

F63.

F67.

F66.

231

228

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

61

291(67-69)

p15/84(67-69)

M

G

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

62

СХЕМА УПРАВЛЕНИЯ РЕШЕТКОЙ MCS И ВАРИАТОРОМ ЧАСТОТЫ ВРАЩЕНИЯ

ВЕНТИЛЯТОРА

Компонент

Рис.

F 4

Общий предохранитель, 20 A, для вариаторов при включенной молотилке (стр. 37)

F7

Общий предохранитель, 25 A, для управления положением MCS,
дефлектора соломорезки и подбарабанья (стр. 37)

F30 Общий предохранитель, 15 A, для выполнения включений при

работающем двигателе (стр. 37)

F58 Предохранитель, 25 A, для релейного переключателя управления

положением решетки MCS

121

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

D13 Сигнал недостаточного зарядного тока генератора и управления R13 (стр. 37)

R6

Релейный переключатель включения различных функций при
работающей молотилке (стр. 35)

R13 Реле обеспечения работы двигателя (стр. 35)

R16 Релейный переключатель включения управления положением

решетки MCS и дефлектора соломорезки (стр. 35)

R25 Релейный переключатель блока аварийной сигнализации по

оборотам вала и включения релейного переключателя R 6 . . . . . . . . . . . . . . . . . . . .

R27 Релейный переключатель включения управления положением решетки MCS

121

. .

16

Переключатель управления вариатором вентилятора.

120

. . . . . . . . . . . . . . . . . . . . . . . .

17

Редукторный управляющий двигатель вариатора вентилятора

-

. . . . . . . . . . . . . . . .

114

Генератор

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

154 Кабель решетки MCS - разъем кабеля включения

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

155 Переключатель управления положением решетки MCS

121

. . . . . . . . . . . . . . . . . . . . . .

156 Управляющий редукторный двигатель решетки MCS

121

. . . . . . . . . . . . . . . . . . . . . . . . .

282 Кабель панели приборов - разъем блока электрических компонентов (стр. 34)

284 Главный кабель - разъем блока электрических компонентов (стр. 34)

285 Кабель включения - разъем блока электрических компонентов (стр. 34)

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТОВ КАБЕЛЕЙ

A = Голубой

B = Белый

C = Оранжевый

G = Желтый

H = Серый

L = Синий

M = Коричневый

N = Черный

R = Красный

S = Розовый

V = Зеленый

Z = Фиолетовый
