Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 126

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

35

1

2

R 22

59

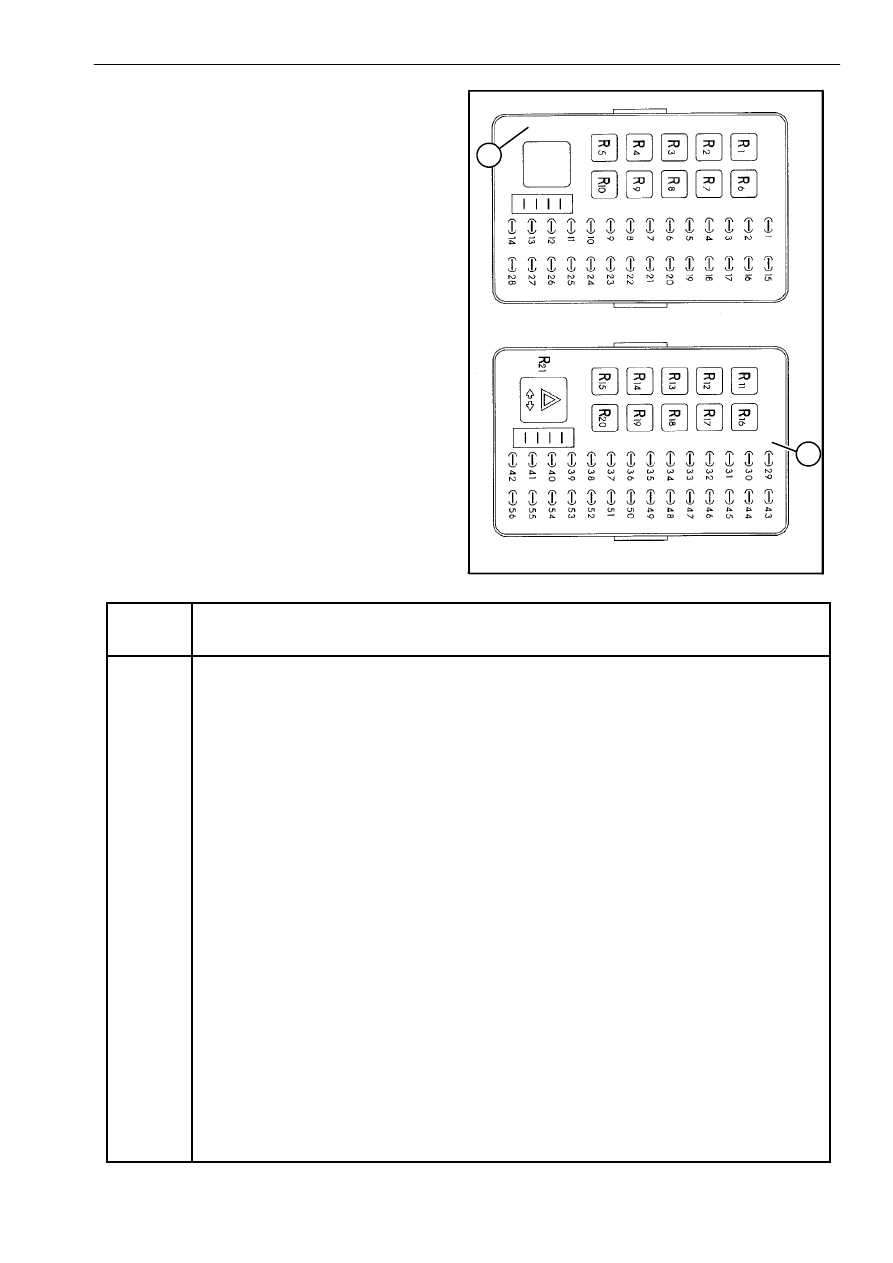

Основные реле машины расположены в
двух блоках (1 и 2), установленных под
корпусом электронного шкафа с правой
стороны кабины.

ГЛАВНЫЕ РЕЛЕЙНЫЕ ПЕРЕКЛЮЧАТЕЛИ

Релейные

переклю-

чатели

ОПИСАНИЕ КОНТРОЛИРУЕМЫХ ЦЕПЕЙ

R

1

R

2

R

3

R

4

R

5

R

6

R

7

R

8

R

9

R

10

R

11

R

12

R

13

R

14

R

15

R

16

R

17

R

18

R

19

R

20

R

21

R

22

Блок аварийной сигнализации для системы управления оборотами трансмиссии узла

очистки.
Блок аварийной сигнализации для системы управления оборотами оборудования

недомолота.
Блок аварийной сигнализации для системы управления оборотами соломорезки.
Блок аварийной сигнализации для системы управления оборотами барабанного

сепаратора.
Реле для управления продольным выравниванием (модели 5AL и 6AL).
Релейный переключатель для включения систем управления скоростью битера,

вентилятора и мотовила (при работающем двигателе и включенном переключателе

управления молотилкой).
Вспомогательный релейный переключатель для обеспечения функционирования

предохранителей 2, 3, 4, 5 и 6.
Релейный переключатель управления включением соломорезки
Релейный

переключатель

для

прерывания

пуска

двигателя

при

включенном

электрогидравлическом оборудовании.
Реле для автоматического управления продольным выравниванием (модели 5AL - 6AL).
Релейный переключатель для контроля за повышением оборотов мотовила.
Релейный переключатель для включения системы опускания жатки при помощи блока

электрического управления "Terra-Control", только при работающем двигателе.
Релейный переключатель для обеспечения работы двигателя.
Релейный переключатель для системы управления стоп-сигналами.
Вспомогательный релейный переключатель для обеспечения функционирования

предохранителей 40, 41 и 42.
Релейный переключатель включения системы электрического управления положением

решетки универсального триера и для электрического управления дефлекторами

разбрасывателя соломенной сечки (если установлены).
Реле контроля за снижением оборотов мотовила.
Релейный переключатель для системы управления вращающимся маячком системы

заполнения зернового бункера.
Вспомогательный релейный переключатель для обеспечения функционирования

предохранителей 52, 53, 54 и 55.
Реле включения звукового сигнала.
Мигающие фонари.
Таймер счетчика гектаров (модели 5AL и 6AL).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

36

60

61

1

1

2

62

1

2

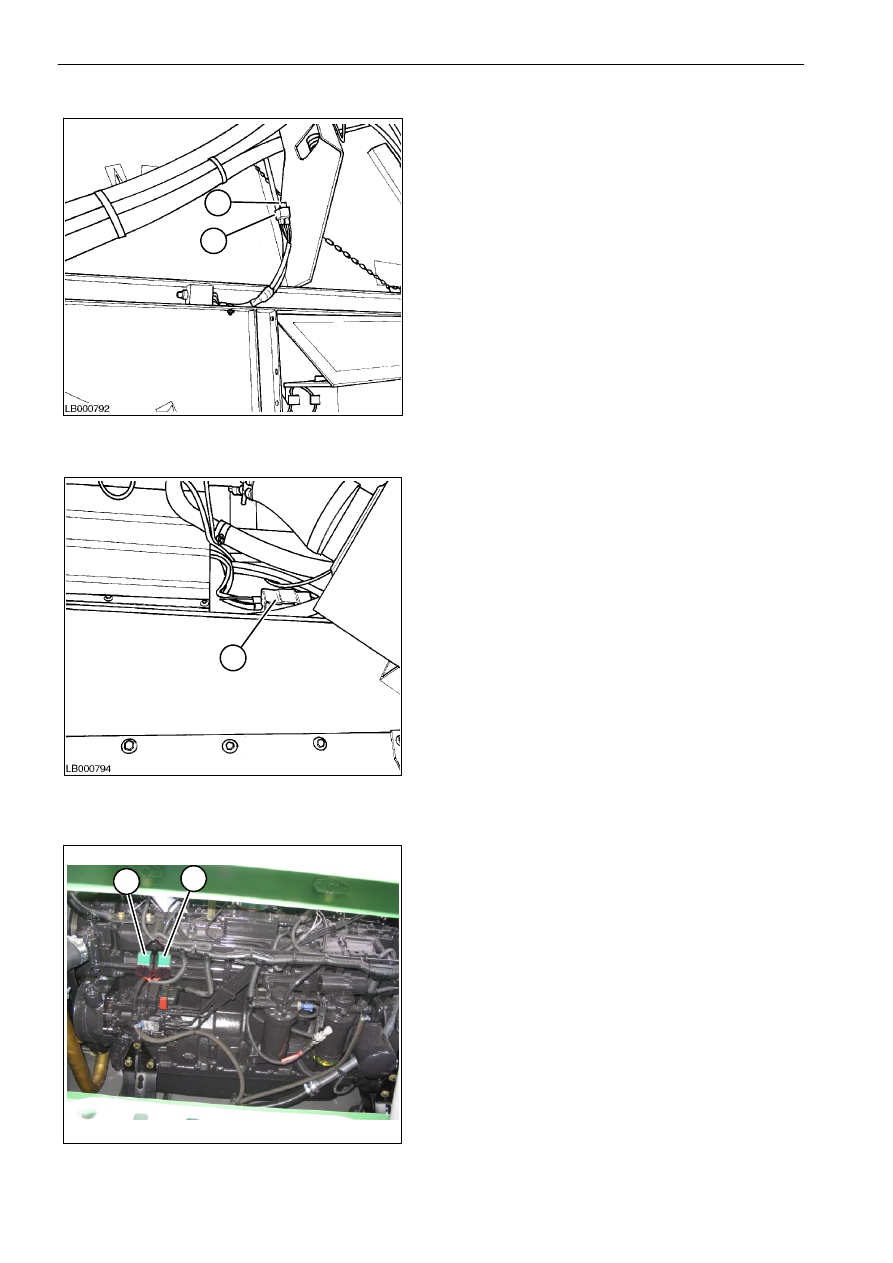

РЕЛЕЙНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
РЕГУЛИРОВКИ ПОЛОЖЕНИЯ РЕШЕТКИ
Рис. 60

Релейный переключатель (1) для управления
положением решетки универсального триера
расположен

с

левой

стороны

комбайна

(над аккумуляторной батареей).

В данной электрической цепи также имеется
предохранитель(2).

РЕЛЕЙНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПУСКА
ДВИГАТЕЛЯ
Рис. 61

Реле стартера двигателя находится в блоке (1)
рядом с воздухоочистителем.

РЕЛЕЙНЫЕ ПЕРЕКЛЮЧАТЕЛИ
УПРАВЛЕНИЯ УСТРОЙСТВОМ
ПРЕДВАРИТЕЛЬНОГО ПОДОГРЕВА
Рис. 62

В

передней

части

двигателя (со

стороны

зернового бункера) установлены два релейных
переключателя,

которые

обеспечивают

включение

предварительного

подогрева

двигателя (1) и предварительного подогрева
топливного фильтра (2).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

37

R 22

57

63

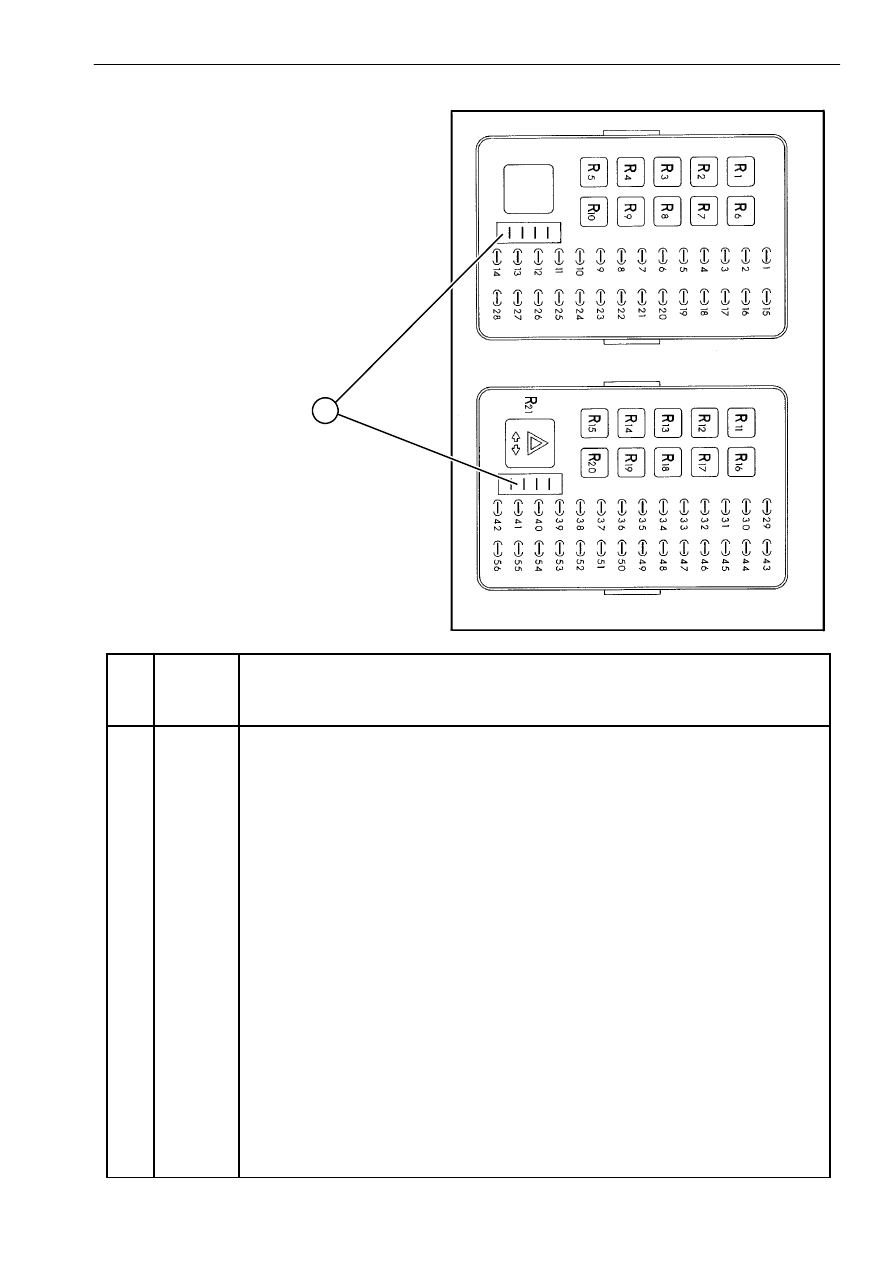

ПРЕДОХРАНИТЕЛИ И ДИОДЫ

В случае если какие-либо системы
обслуживания или оборудование не
будут работать, проверьте состояние
предохранителей.

ВАЖНОЕ ЗАМЕЧАНИЕ: перед заменой
сгоревшего предохранителя найдите
и устраните причину неисправности.

Поз.

Предохра-

нитель

или

диоды

ОПИСАНИЕ/ПРИМЕНЕНИЕ

1

25 A

Общие функциональные свойства предохранителей 2, 3, 4, 5 и 6.

2

15 A

Включение и выключение электрической цепи соломорезки.

3

-

Не используется.

4

20 A

Вариатор битера, вариатор вентилятора и световой индикатор касания жаткой грунта.

5

10 A

Управление положением разгрузочной трубы и управление задним приводом
(если установлен).

6

15 A

Реле системы управления электрическим вариатором оборотов мотовила и системы
снятия лопастей мотовила.

7

25 A

Управление двигателем регулировки подбарабанья, регулировкой дефлекторов
соломорезки и закрытием/открытием крышки зернового бункера (если установлена).

8

25 A

Общее выравнивание (модели 5AL - 6AL).

9

-

Не используется.

10

-

Не используется.

11

-

Не используется.

12

Диод 6-А

Управление золотниковым электромагнитным клапаном для отключения соломорезки.

13

Диод 1-А

Сигнал недостаточного тока зарядки от генератора и управления R13 (также может
быть расположен вне блока предохранителей, см. стр. 68).

14

Диод 1-А

Звуковой сигнал заполнения зернового бака до макс. уровня.

15

15 A

Одновременное мигание.

16

7,5 A

Поперечное выравнивание (модели 5AL - 6AL).

17

7,5 A

Продольное выравнивание (модели 5AL - 6AL).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

38

Поз.

Предохра-

нители

или

диоды

ОПИСАНИЕ/ПРИМЕНЕНИЕ

18

20 A

Питание ЭБУ двигателя

19

Диод 1-А

Прерывание пуска двигателя при включенном переключателе разгрузки бункера.

20

Диод 1-А

Прерывание пуска двигателя при включенном переключателе подающего механизма.

21

Диод 1-А

Прерывание пуска двигателя при включенном переключателе молотилки.

22

Диод 1-А

Сигнал включения автоматического продольного выравнивания.

23

-

Не используется.

24

Диод 1-А

Световой индикатор максимального заполнения зернового бункера.

25

Диод 1-А

Звуковой аварийный сигнал и общий световой индикатор высокой температуры масла

гидравлического контура.

26

Диод 1-А

Звуковой аварийный сигнал и общий световой индикатор низкого давления масла

в гидравлическом контуре.

27

Диод 1-А

Звуковой аварийный сигнал засора на соломотрясе

28

Диод 1-А

Звуковой сигнал включенного стояночного тормоза.

29

25 A

Общие функции предохранителей 30, 31, 32, 33, 34, 35, 36, 37 и 38.

30

15 A

Включение и функции R13, включение R6 и R12, функции ЭБУ 5, 7 и 10, а также питание

электромагнитного

клапана

дополнительного

цилиндра

для

подъема

жатки

(если установлен).

31

10 A

Питание устройства GSA (устройство автоматической установки уровня) и ЭБУ

релейного переключателя для поперечной регулировки положения жатки

32

15 A

Питание кабины с кондиционированием и системы регулировки сиденья

33

3 A

Монитор характеристик и фотоэлемент счетчика гектаров.

34

10 A

Блок «Terra-Control»

35

10 A

включение реле проблескового маячка (при заполнении зернового бункера)

и звукового сигнала (при засоре соломотряса или включенном стояночном тормозе),

питание светового индикатора и бортового компьютера на AGRITRONICPLUS,

звуковой сигнал на панели приборов и ЭБУ точного управления при аварийных

ситуациях.

36

3 A

Блок аварийной сигнализации, кнопки на переднем кнопочном рычаге для системы

вертикального позиционирования жатки, вертикальное позиционирование мотовила,

вариатор оборотов мотовила, позиционирование разгрузочной трубы, боковая

ориентация жатки, горизонтальное позиционирование мотовила и открытие крышки

бункера (если установлена).

37

3 A

Датчики частоты вращения битера и вентилятора, одометра, частоты вращения

соломорезки и барабанного сепаратора.

38

7,5 A

Обмотки

вспомогательного

реле

и

релейный

переключатель

стоп-сигналов;

включение вентилятора кабины, подсветка кнопок в кабине и электропитание ЭБУ

(ключ зажигания в первом положении).

39

25 A

Общие функции предохранителей 40, 41 и 42.

40

15 A

Маячки заполнения зернового бункера (первый уровень).

41

-

Не используется.

42

7,5 A

Звуковой сигнал и указатели поворота прицепа/комбайна

43

25 A

Общие функции предохранителей 44, 45, 46, 47, 48, 49 и 50.

44

7,5 A

Передний правый и задний левый габаритные фонари, световой индикатор габаритных

фонарей на главной панели приборов, подсветка приборов и ЭБУ автоматического

климат-контроля.

45

7,5 A

Передний левый и задний правый габаритные фонари

46

7,5 A

Правый ближний свет.

47

7,5 A

Левый ближний свет.

48

7,5 A

Дальний свет правых фар и световой индикатор дальнего света.

49

7,5 A

Левый дальний свет.

50

10 A

Стоп сигналы.

51

25 A

Общие функции предохранителей 52, 53, 54 и 55.

52

10 A

Левая передняя вспомогательная розетка электропитания

53

10 A

Фонарь заднего хода и звуковой сигнал заднего хода.

54

15 A

Внутреннее освещение зернового бункера и освещение сита (если установлено).

55

15 A

Передняя правая вспомогательная розетка электропитания, задние вспомогательные

розетки и вспомогательная розетка кабины.

56

7,5 A

Обмотка релейного переключателя пуска двигателя.

57

-

Предохранители, включенные в поставку.
