Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 105

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

62

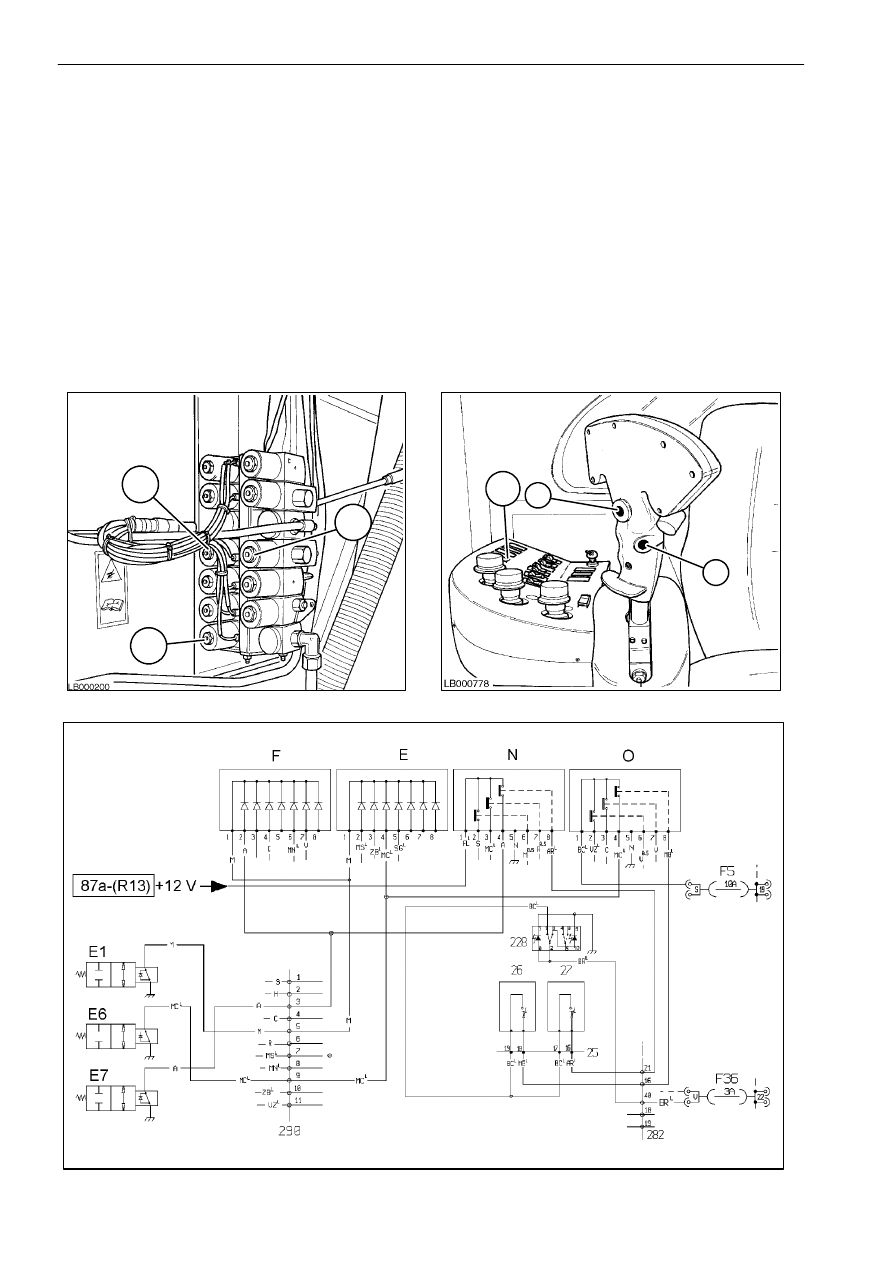

УПРАВЛЕНИЕ ПРОДОЛЬНЫМПОЛОЖЕНИЕМ МОТОВИЛА

Рис.

E1.

Золотниковый электромагнитный клапан (нормально открытый)

126

. . . . . . . . . . . . . . . . . . . . . . . .

Е6.

Электромагнитный клапан (нормально закрытый) перемещения мотовила назад

126

. . . . . . . . .

Е7.

Электромагнитный клапан (нормально закрытый) перемещения мотовила вперед

126

. . . . . . .

26.

Микропереключатель управления перемещением мотовила назад

127

. . . . . . . . . . . . . . . . . . . . . .

27.

Микропереключатель управления перемещением мотовила вперед

127

. . . . . . . . . . . . . . . . . . . . .

228. Переключатель отключения управления от многофункционального рычага

127

. . . . . . . . . . . . . .

E.

Диодный блок для питания электромагнитного клапана E1

-

F.

Диодный блок для обеспечения питания электромагнитного клапана Е1

-

F31.

Предохранитель (10 A)

-

←

От контакта 15 выключателя стартера (ключ повернут до первого упора)

-

126

127

E7

E6

E1

27

26

228

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

63

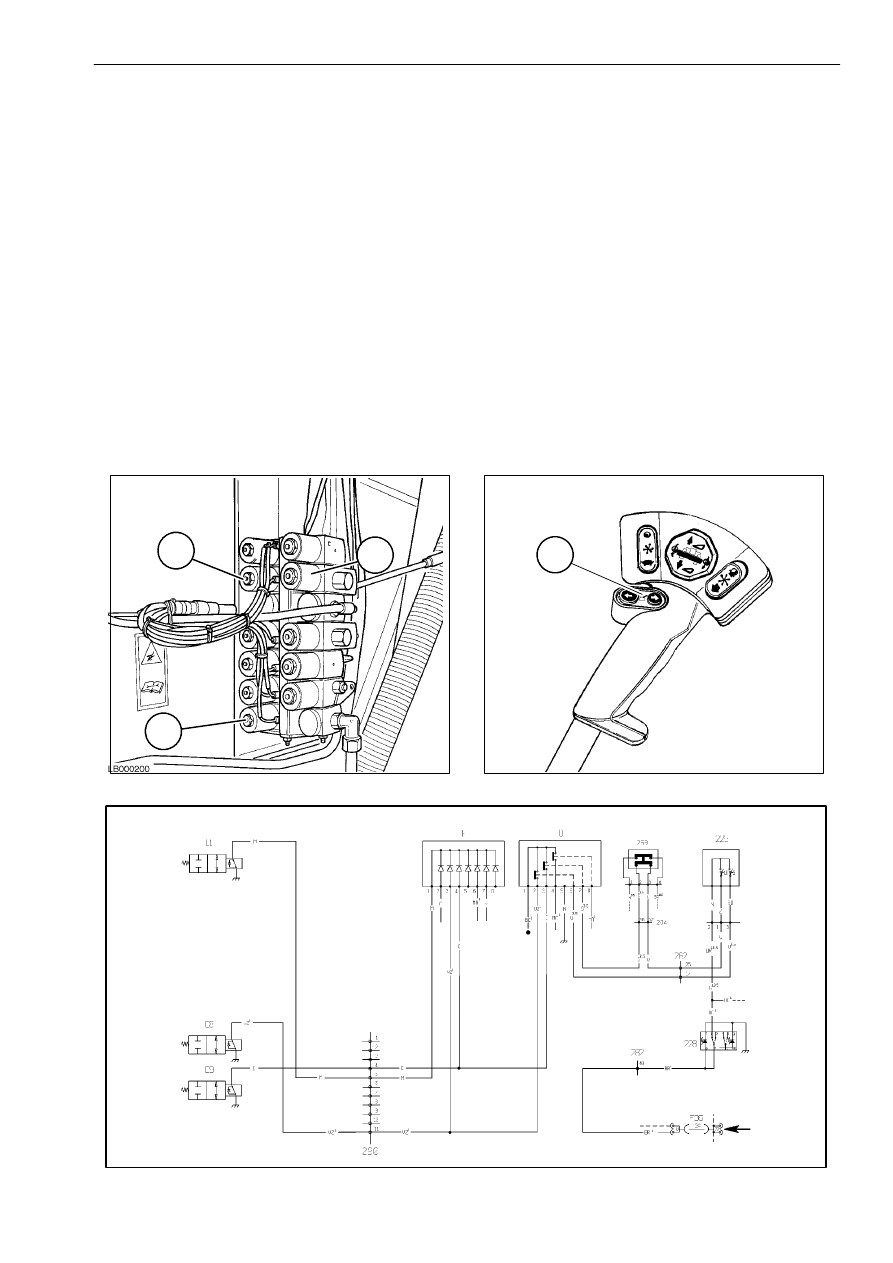

УПРАВЛЕНИЕ ПОЛОЖЕНИЕМ РАЗГРУЗОЧНОЙ ТРУБЫ ЗЕРНОВОГО БУНКЕРА

Рис.

E1.

Золотниковый электромагнитный клапан (нормально открытый)

128

. . . . . . . . . . . . . . . . . . . . . . . .

E8.

Электромагнитный клапан (нормально открытый) открывания разгрузочной трубы

128

. . . . . . .

E9.

Электромагнитный клапан (нормально закрытый) закрывания разгрузочной трубы

128

. . . . . . .

25.

Разъем многофункционального рычага

-

226. Кнопка управления положением разгрузочной трубы

-

228. Переключатель отключения многофункционального рычага

-

269. Переключатель сигнализации открытой разгрузочной трубы

-

O.

ЭБУ разгрузочной трубы

-

F.

Диодный блок для обеспечения питания электромагнитного клапана Е1

129

F36. Предохранитель (3 A)

-

←

От контакта 15 ключа зажигания (ключ повернут до первого упора)

-

•

От предохранителя F5 (10 A), кабель BC

L

-

128

129

E1

E8

E9

226

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

64

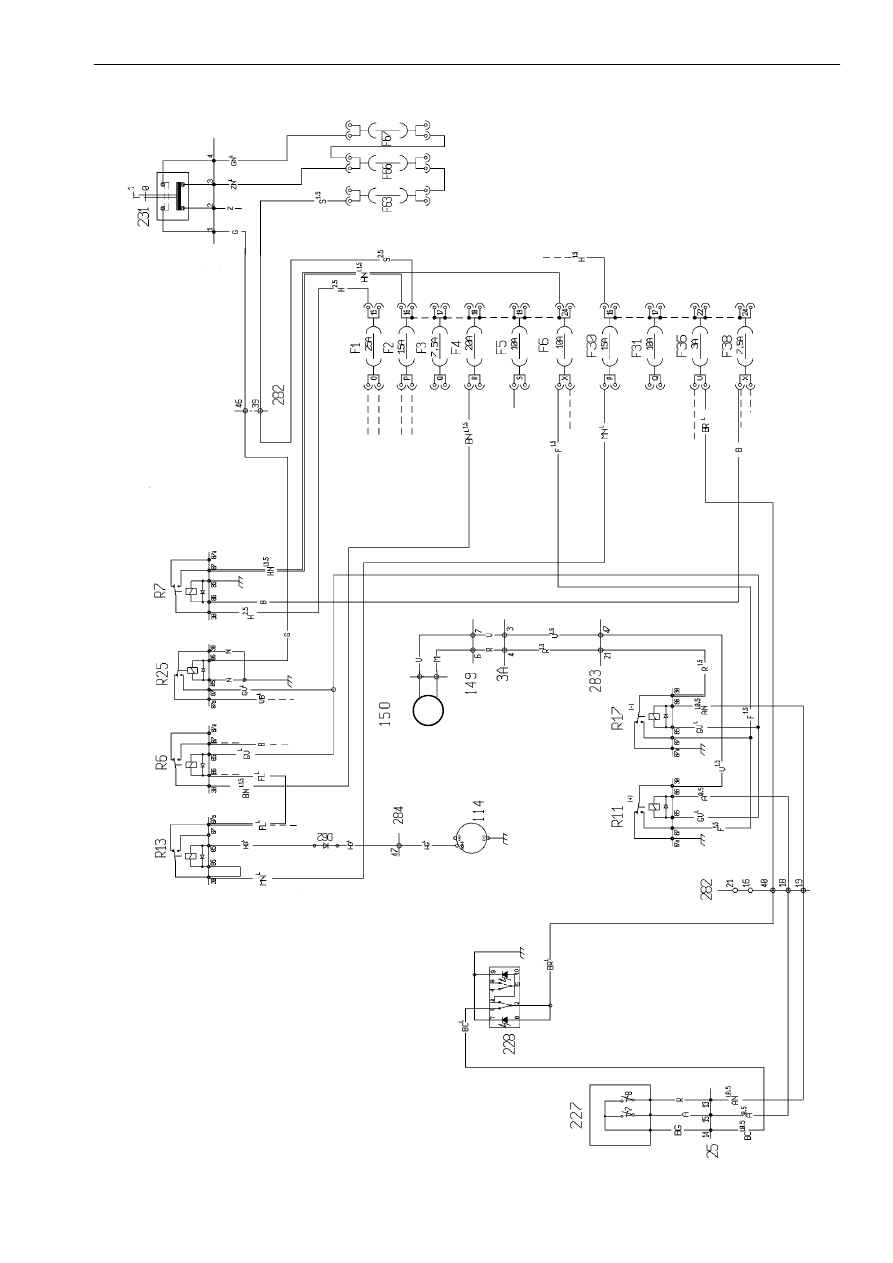

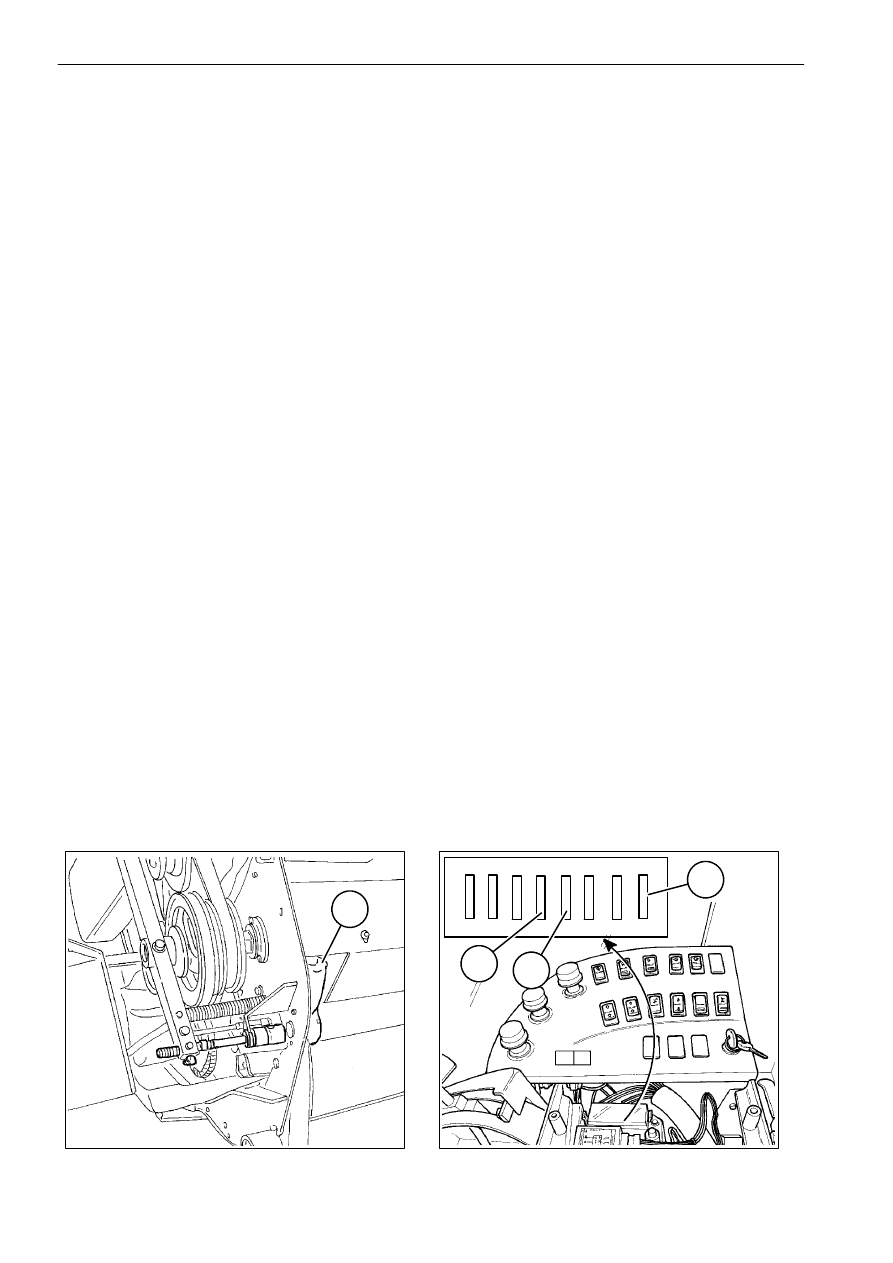

ВАРИАТОР ЧАСТОТЫ ВРАЩЕНИЯ МОТОВИЛА

Рис.

3A.

Разъем под кабиной оператора

-

25.

Разъем многофункционального рычага

-

149. Разъем между комбайном и жаткой

-

150. Управляющий электродвигатель вариатора

130

227.

Кнопка регулировки частоты вращения мотовила

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

228. Переключатель отключения многофункционального рычага

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

231.

Переключатель включения и выключения молотилки

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R6.

Релейный переключатель для включения систем управления оборотами битера,
вентилятора и мотовила

-

R7.

Вспомогательный релейный переключатель для обеспечения
функционирования предохранителей 2, 3, 4, 5 и 6

-

R11.

Релейный переключатель увеличения частоты вращения мотовила

-

R13. Реле обеспечения работы двигателя

-

R17.

Релейный переключатель уменьшения частоты вращения мотовила

-

R25. Включение релейного переключателя аварийной сигнализации по оборотам

вала и релейных переключателей R 6, R 11 и R 17.

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F2.

Предохранитель (15 A)

-

F6.

Предохранитель (10 A)

-

F30. Предохранитель (15 A)

-

F36. Предохранитель (3 A)

-

F38. Предохранитель (3 A)

-

F63. Общий предохранитель для электрогидравлических переключений (20 A)

131

F66. Предохранитель отключения молотилки (10 A)

131

F67.

предохранитель включения молотилки (7,5 A)

131

130

131

F63.

F67.

F66.

150

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

65

M

G
