Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 77

РАЗДЕЛ 44 - ОСЬ И КОЛЕСА

2

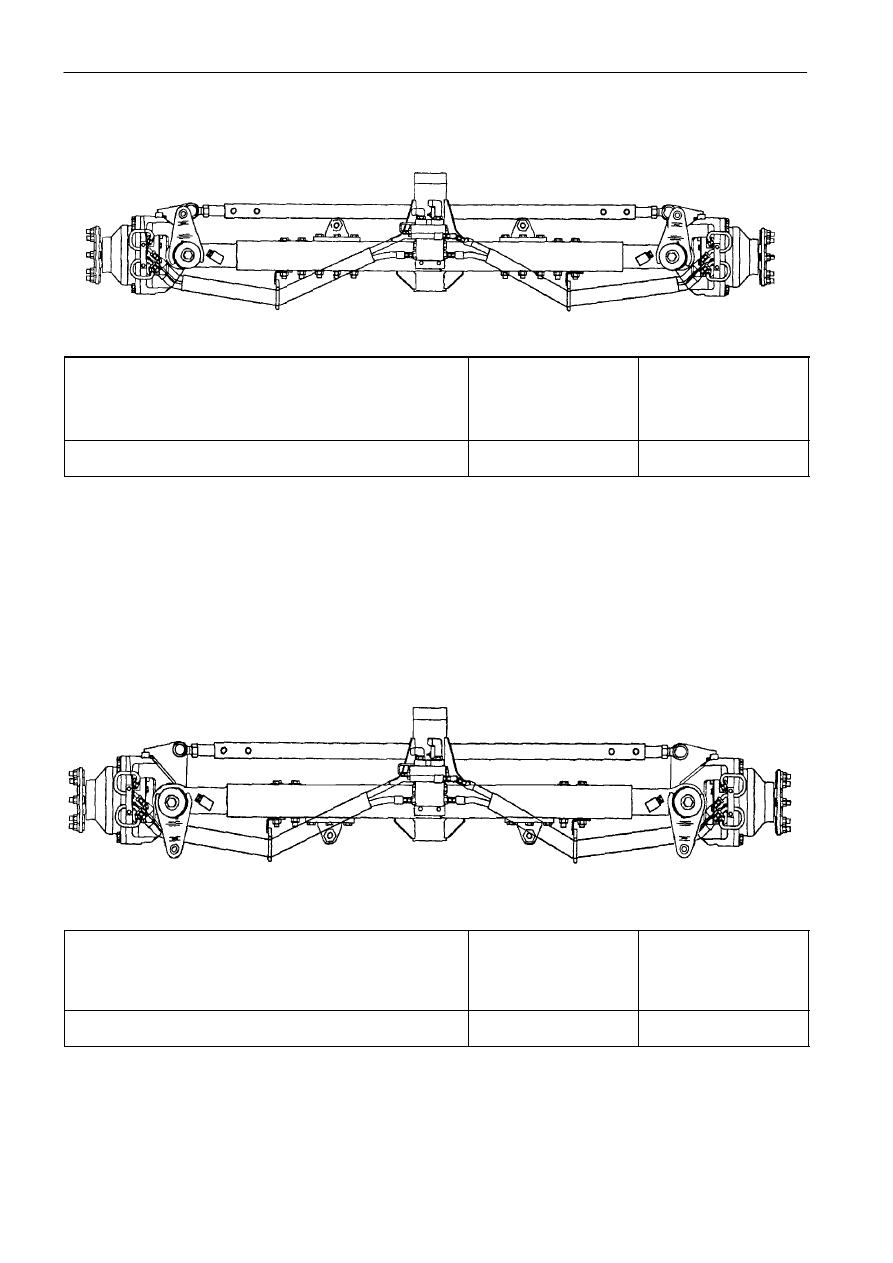

ПОЛНОПРИВОДНАЯ ОСЬ (Заказывается дополнительно)

ЗАДНИЕ КОЛЕСА С ПОЛНОПРИВОДНОЙ ОСЬЮ

5

6

460/70 R 24

X

X

ПОЛНОПРИВОДНАЯ ОСЬ (стандартное оборудование)

ЗАДНИЕ КОЛЕСА С ПОЛНОПРИВОДНОЙ ОСЬЮ

5AL

6AL

460/70 R 24

X

X

РАЗДЕЛ 44 - ОСЬ И КОЛЕСА

3

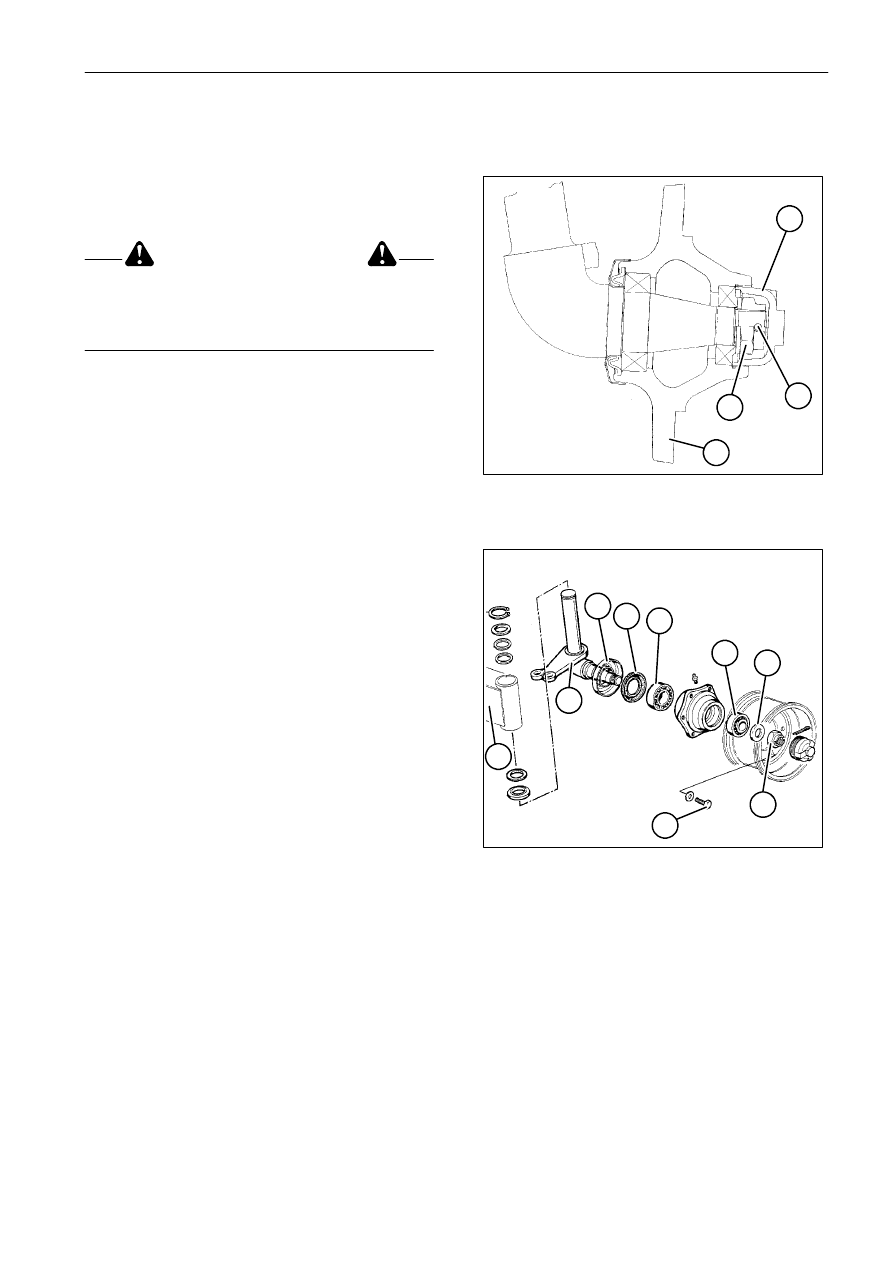

Подраздел 44 151 - ЗАДНЯЯ ОСЬ (Стандартная)

Операция 4415118
Ступица колеса -
Демонтаж/Сборка

ПРЕДОСТЕРЕЖЕНИЕ

Перед

снятием

задней

ступицы

установите

машину на ровной площадке и подложите под
ведущие и управляемые колеса подходящие
упоры.

Демонтаж

Выполняется следующим образом:

1. приподнимите

заднюю ось

с помощью

домкрата с той стороны, где необходимо
снять цапфу;

2. используйте подходящую опору с полезной

грузоподъемностью 2000 кг под ось (1);

3. снимите колесо и крышку (2);

4. извлеките шплинт (3) и снимите гайку (4);

5. снимите ступицу (5) вместе с подшипниками

и ограничителями.

Сборка

1. Установите металлический (6) и резиновый (7)

ограничители на цапфу (8);

2. с помощью подходящей выколотки наденьте

внутреннее кольцо подшипника (9) на цапфу (8)
и вставьте наружное кольцо подшипника
в ступицу (5);

3. установите ступицу (5) на цапфу (8), соберите

подшипник (10), установите шайбу (11) и гайку
(4).

Регулировка

1. Затяните гайку (4) моментом 90 Нм;

2. вручную проверните ступицу (5);

3. повторно затяните гайку моментом 45

÷ 50 Нм;

4. с помощью резинового молотка несильно

ударьте

по

ступице,

чтобы

установить

подшипник, затем затяните гайку моментом
45

÷ 50 Нм;

5. Установите шплинт (3) и масленку (15);

6. заполните ступицу смазкой BP Energrease LC2 M;

7. затяните крышку (2);

8. затяните

болты

крепления

колес

(12)

моментом 304 Нм.

1

2

2

3

4

5

1

8

6

7

9

10

11

4

12

РАЗДЕЛ 44 - ОСЬ И КОЛЕСА

4

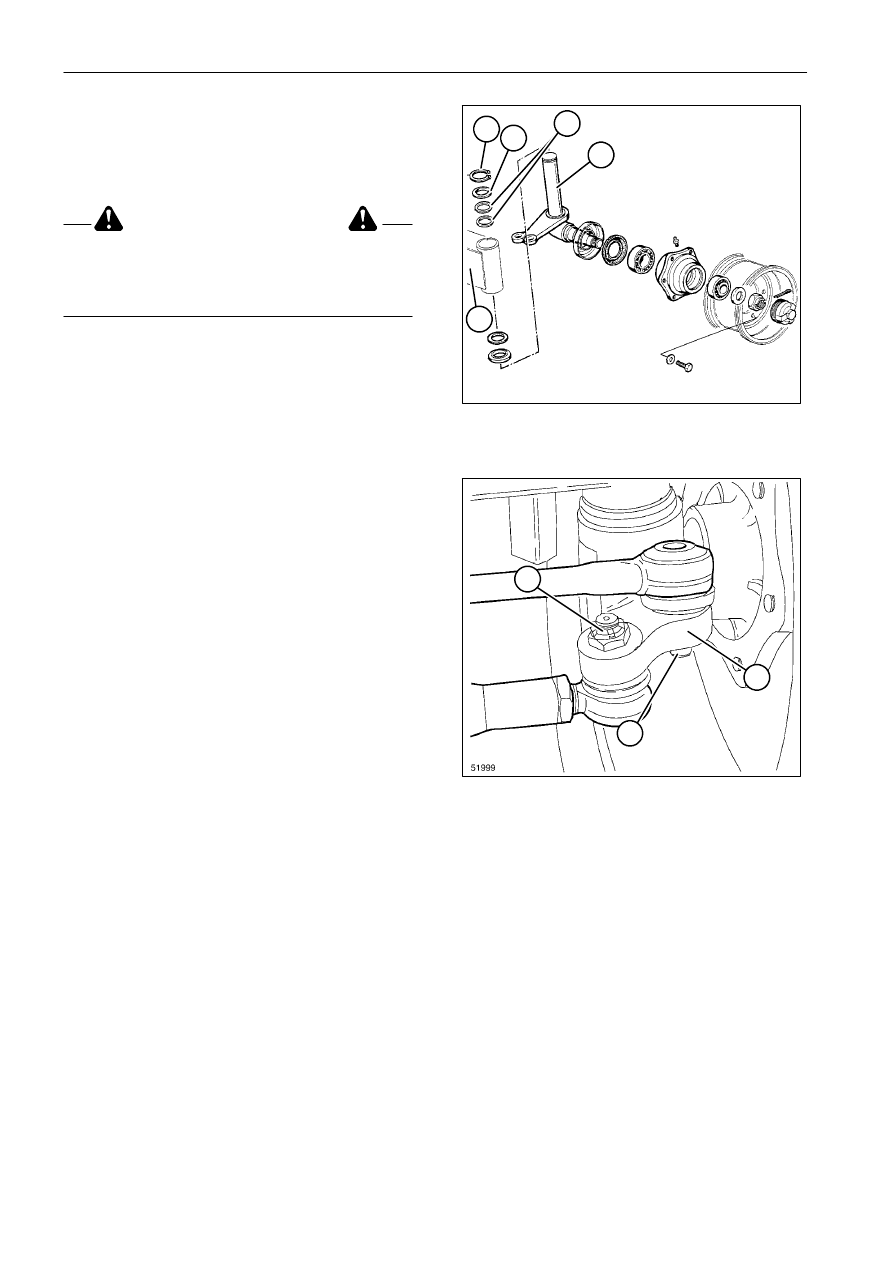

Операция 4415122
Поворотный кулак - Замена

ПРЕДОСТЕРЕЖЕНИЕ

Перед

снятием

задней

ступицы

установите

машину на ровной площадке и подложите под
ведущие и управляемые колеса подходящие
упоры.

Демонтаж

1. Приподнимите заднюю ось (1) с помощью

домкрата с одной стороны и используйте
подходящую

опору

с

полезной

грузоподъемностью 2000 кг;

2. снимите управляемое колесо;

3. Разъедините соединения (2 и 3) цилиндра

усилителя и стяжки со ступицей (4);

4. снимите стопорное кольцо (5) и ступицу (4)

с оси (1), при этом сохраните шайбу (6),
регулировочные прокладки (7) и кольца (8) для
последующего использования.

Сборка

1. Наденьте два кольца (8) на ступицу (4);

2. установите ступицу (4) на ось (1) и устраните

вертикальный люфт, используя регулировочные
прокладки (7), шайбу (6) и стопорное кольцо (7);

3. выполните

соединение

(2)

цилиндра

и соединение

(3)

тяги,

затяните

гайки

моментом 180 Нм, затем установите шплинты.

3

4

1

5

6

7

4

2

4

3

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

1

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

50 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Меры безопасности

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Система автоматического климат-контроля

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

Тип хладагента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R134a

Количество хладагента

кг

. . . . . . . . . . . . . . . . . . . . . . . . .

2,5

"ДВОЙНАЯ" калибровка реле давления:

открытие

бар

. . . . . . . . . . . . . . .

контур низкого давления

закрытие

бар

. . . . . . . . . . . . . . .

открытие

бар

. . . . . . . . . . . . . . .

контур высокого давления

закрытие

бар

. . . . . . . . . . . . . . .

2

2,1

27

± 2

21

± 4

Тип компрессора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SANDEN - 7 поршней

Тип смазки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SANDEN SP-20

Количество смазки

см

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

260

Конденсатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с постоянной вентиляцией
