Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 57

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

3

НАСОС СИСТЕМЫ ВЫРАВНИВАНИЯ

Тип насоса

тип передачи

Тип приводного

тип ремня

Частота вращения насоса

2800 об/мин

Производительность насоса

50,5 л/мин

КЛАПАН УПРАВЛЕНИЯ СИСТЕМЫ ВЫРАВНИВАНИЯ

Тип распределительного клапана

Состоит из двух элементов, которые приводятся
в движение при помощи гидравлического контура
питания гидростатического насоса через
электромагнитные клапаны. Более подробное
описание:

-

первый элемент отвечает за поперечное
выравнивание, управление - автоматическое или
ручное при помощи кулисного переключателя на
панели приборов.

-

второй элемент отвечает за продольное
выравнивание, управление - автоматическое
или ручное при помощи кулисного
переключателя на панели приборов.

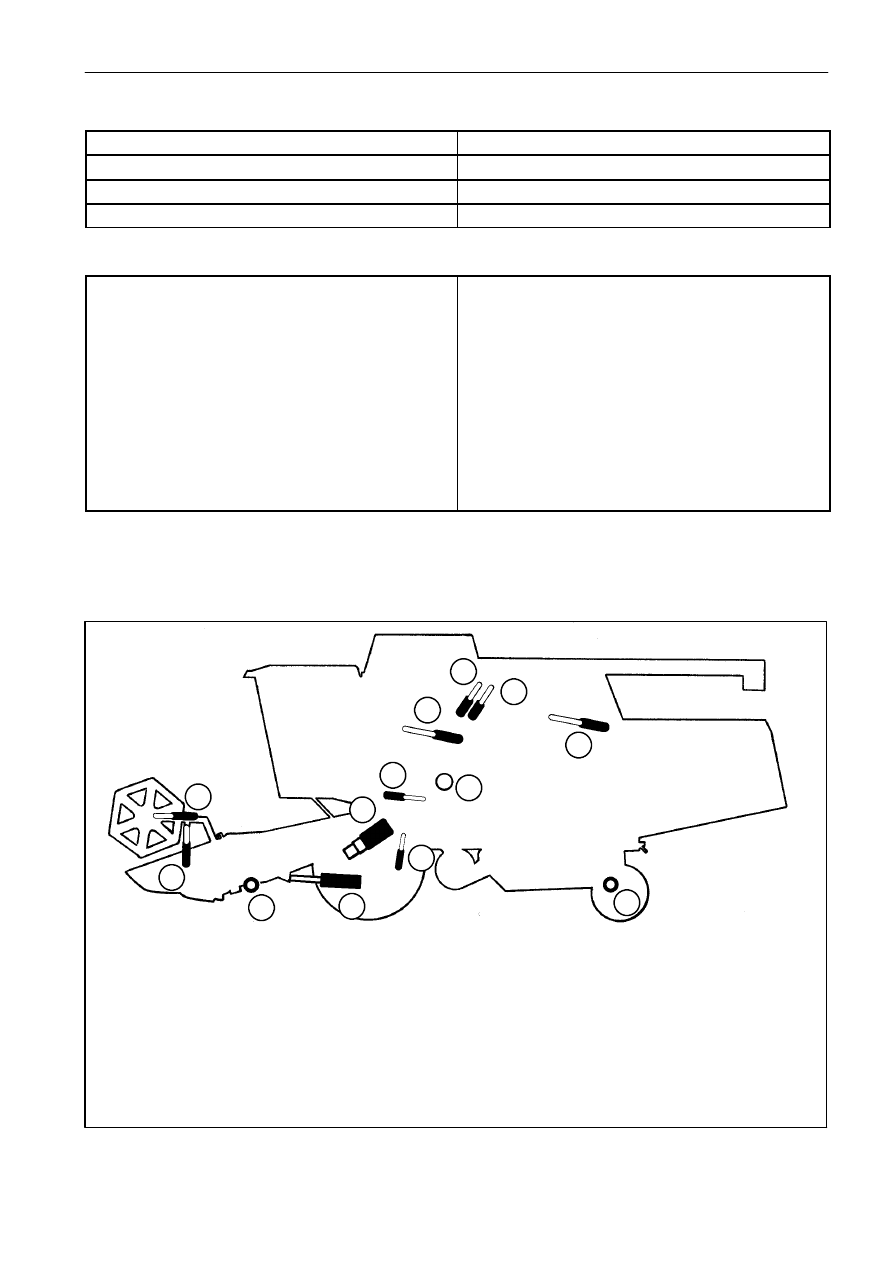

РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ

2

9

1

3

4

8

6

5

7

1

1.

Цилиндры подъема мотовила (2)

2.

Цилиндры перемещения мотовила вперед (2)

3.

Позиционирующий цилиндр жатки

4.

Цилиндры подъема жатки (2)

5.

Цилиндр

управления

положением

разгрузочной трубы

6.

Цилиндр вариатора частоты вращения битера

7.

Цилиндры усилителя рулевого управления (2)

8.

Приводные

цилиндры

позиционирования

жатки (2)
(только для моделей 5AL - 6AL)

9.

Цилиндры

выравнивания

в

поперечном

и продольном направлениях (2) (только для
моделей 5AL - 6AL)

10. Цилиндр включения/отключения жатки

11. Цилиндр включения/выключения молотилки

12. Цилиндр

включения/выключения

системы

разгрузки зернового бункера

14. Цилиндр

включения/выключения

соломорезки

10

11

12

14

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

4

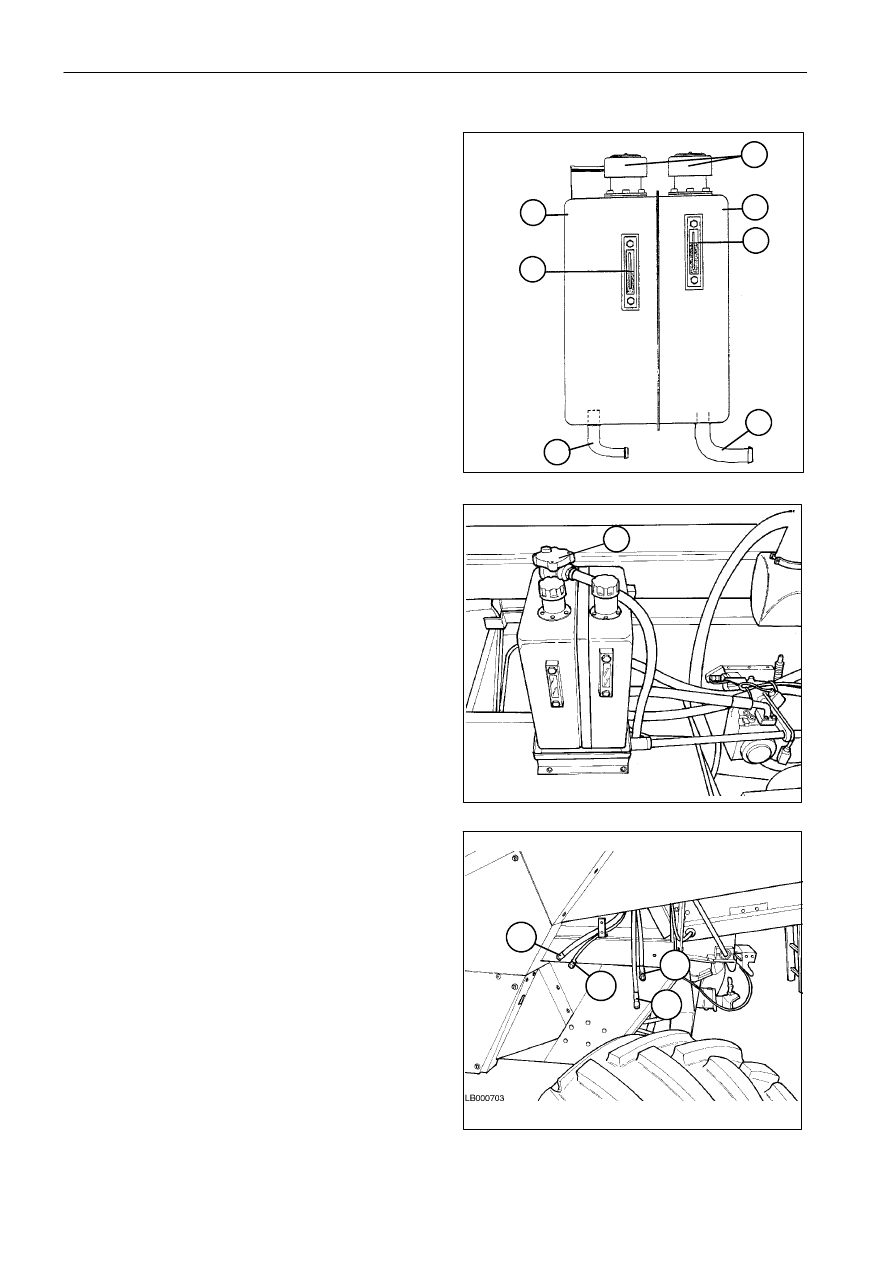

РАСПОЛОЖЕНИЕ ГИДРАВЛИЧЕСКИХ КОМПОНЕНТОВ

Масляный резервуар

1.

Обслуживающий отсек резервуара
емкость 28 л (в горизонтальном положении):
Модели 5AL / 6AL
емкость 20 л: модели 5 / 6

2.

Отсек резервуара, предназначенный для
гидростатического привода
емкость 20 л (на горизонтальной поверхности)

3.

Уровень масла, если жатка опущена на землю
и

машина

стоит

на

горизонтальной

поверхности - 1/2 маслоуказателя

4.

Уровень масла - холодное состояние
(1/2 указателя)

5.

Заборный

трубопровод

вспомогательного

насоса

6.

Пробки маслозаливной горловины

7.

Заборный

трубопровод

гидростатического

насоса

8.

Фильтр вспомогательной линии (25 микрон)

ПРИМЕЧАНИЕ: необходимо

выполнять

замену

фильтра

после

50 часов

работы,

затем

каждые 450 часов работы, а
также перед началом сезона
полевых работ.

9.

Сливные

пробки

масляного

резервуара

гидравлической и гидростатической систем

Масло и охлаждающая жидкость:

1.

Трубка

слива

моторного

масла

(большой диаметр).

2.

Трубка

слива

охлаждающей

жидкости

(небольшой диаметр).

3.

Трубка слива масла из гидростатического
привода,

оснащенная

черным

уплотнительным

кольцом

на

наружной

поверхности соединения.

4.

Трубка слива масла из рабочей системы
(без опознавательных обозначений).

2

1

3

5

2

4

7

6

3

8

4

1

2

4

3

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

5

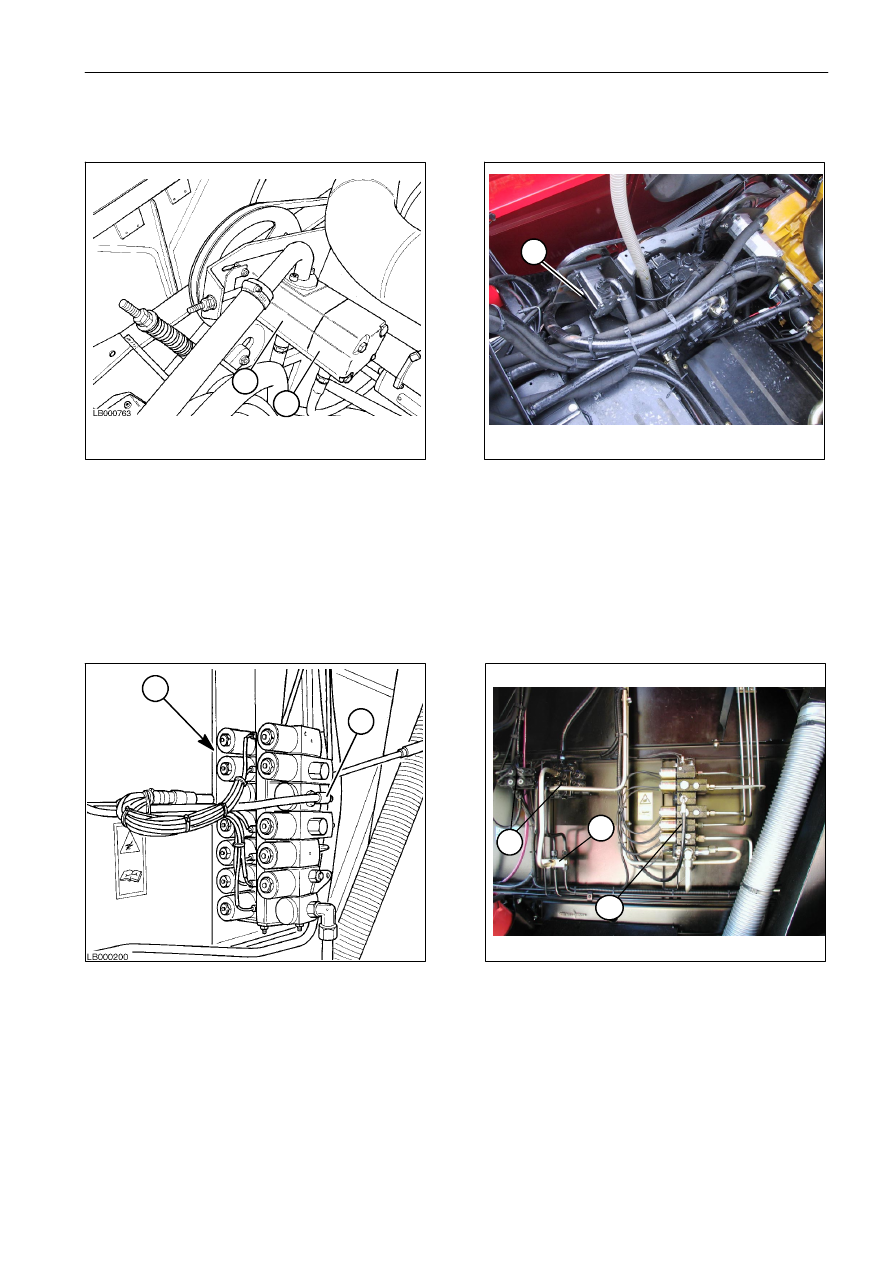

УПРАВЛЯЮЩИЕ КЛАПАНЫ И ГИДРАВЛИЧЕСКИЕ НАСОСЫ

5 - 5AL - 6 - 6AL

5AL - 6AL

модели 5 - 6

Модели 5AL - 6AL

D.

Обслуживающий

распределительный

клапан

P.

Питание

распределительного

клапана

электрогидравлического управления

7.

Клапан управления выравниванием

8.

Обслуживающий

распределительный

клапан

9.

Делитель

расхода

для

продольного

выравнивания

5

6

7

8

1

2

1.

Корпус обслуживающей секции насоса
(C = 25.5 л/мин)

2.

Корпус секции насоса, обеспечивающей
усиление

рулевого

управления

(С = 14 л/мин)

4.

Корпус секции насоса, обеспечивающей
работу системы выравнивания
(P = 50,5 л/мин)

7

P

D

9

8

4

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

6

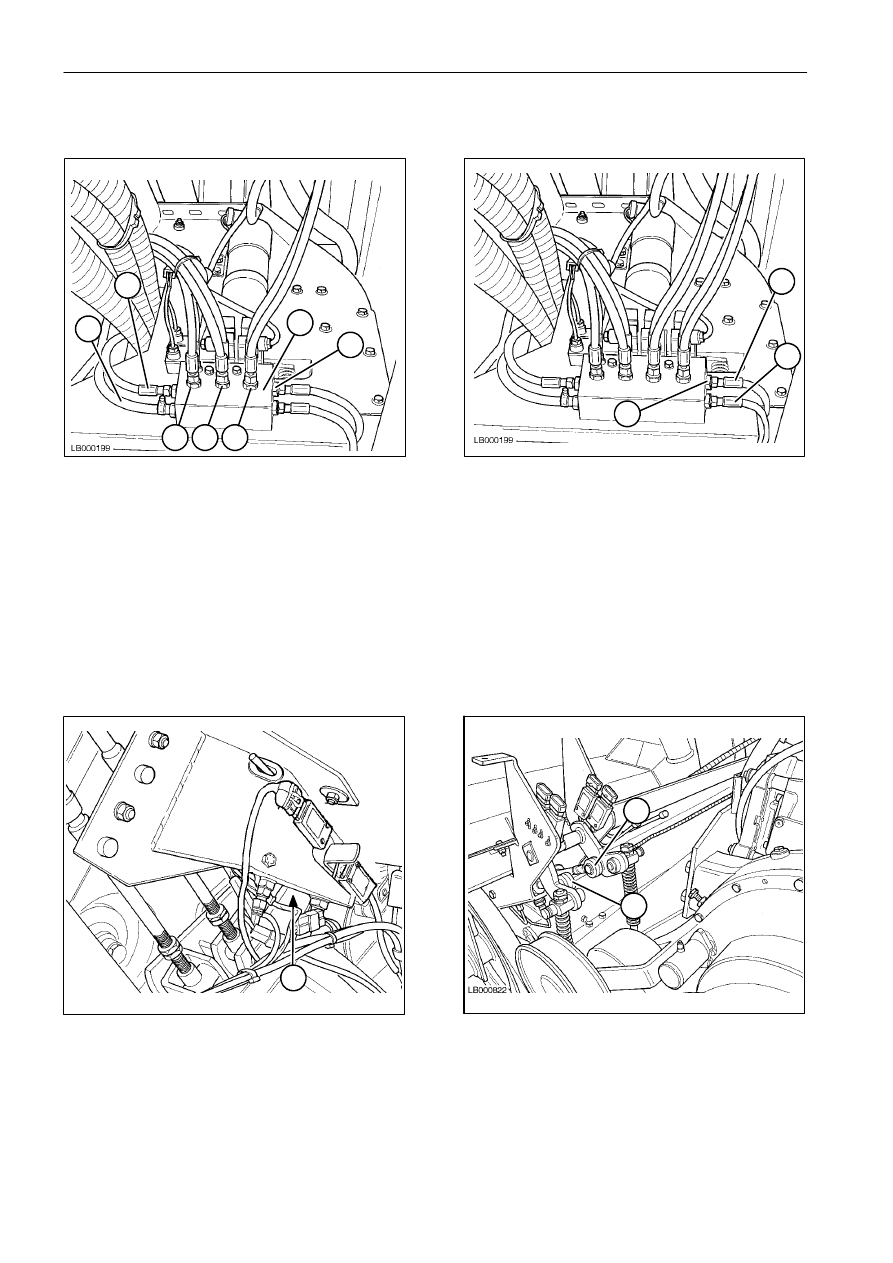

23. Цилиндр

включения

подающего

механизма

21. Цилиндр включения забора масла из

резервуара

22. Цилиндр включения молотилки

9

10

11

12

20. Клапанный блок электрогидравлического

управления без соломорезки:
A = элемент управления жаткой,
B = элемент управления забором масла из
резервуара,

C = элемент управления молотилкой
P.

Питание

распределительного

клапана

электрогидравлического управления

T.

Соединение

с

возвратной

линией

резервуара

X.

Гнездо

для

подключения

манометра

измерения давления питания, 85 бар.
Используйте: 296138 + 327840008 + 297359

P1

13. Соединительный

трубопровод

для

клапана

управления

боковым

перемещением жатки: P1 - подающая
линия, T1 - возвратная линия

X.

Гнездо

для

подключения

манометра

измерения давления питания, 85 бар.
Используйте: 296138 + 327840008
+ 297359

21

22

ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ ФУНКЦИИ

P

T

A

B

C

20

X

T1

X

23
