РАЗДЕЛ 21 - ТРАНСМИССИЯ
11
Операция 2111485
Корпус трансмиссии, снят - Замена
Демонтаж
ПРЕДУПРЕЖДЕНИЕ
Обращайтесь
с
деталями
с
максимальной
осторожностью. Не помещайте руки и пальцы
между деталями.
Всегда
используйте
подходящие
средства
защиты: очки, перчатки и обувь.
Выполняется следующим образом:
установите трансмиссию на стенд поз. 290090
с помощью скоб поз. 296119.

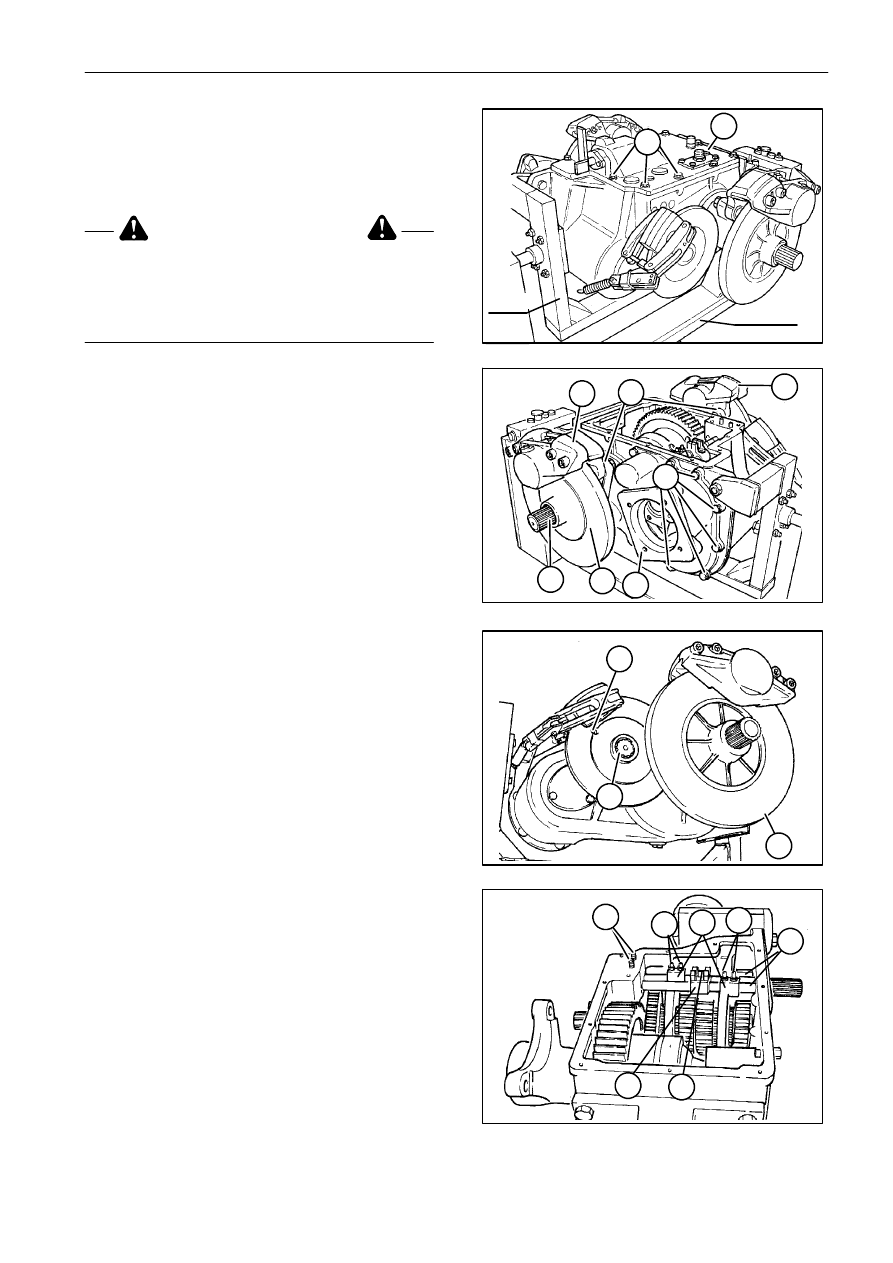

Выверните болты (1) и снимите крышку корпуса
трансмиссии (2).
Слейте масло.
Выверните правый и левый болты (A) (для моделей
с
5
клавишными
соломотрясами)
или
гайки
(для моделей с 6 клавишными соломотрясами),
затем снимите тормозные скобы (B).
Внимите стопорные кольца (C) с обеих сторон
и кольцо диска ручного тормоза (D).
Снимите диски рабочего тормоза (E).
Ослабьте
два
болта
(F)
через
отверстие
тормозного
диска
и
снимите
скобы,
затем
извлеките диск.
Выверните
болты
(3)
и
снимите
опору (4)
соединения гидростатического двигателя.
Операция 21145
Внутренние элементы
трансмиссии
Операция 2114526
Валы крепления вилок
Демонтаж
Выполняется следующим образом:
выверните болты (5), извлеките шплинты (6)
и пружины (7)
и
соберите
все
шарики,
установленные под пружинами.
Снимите тяги (8).
Снимите вилки (10) и фиксаторы (11).

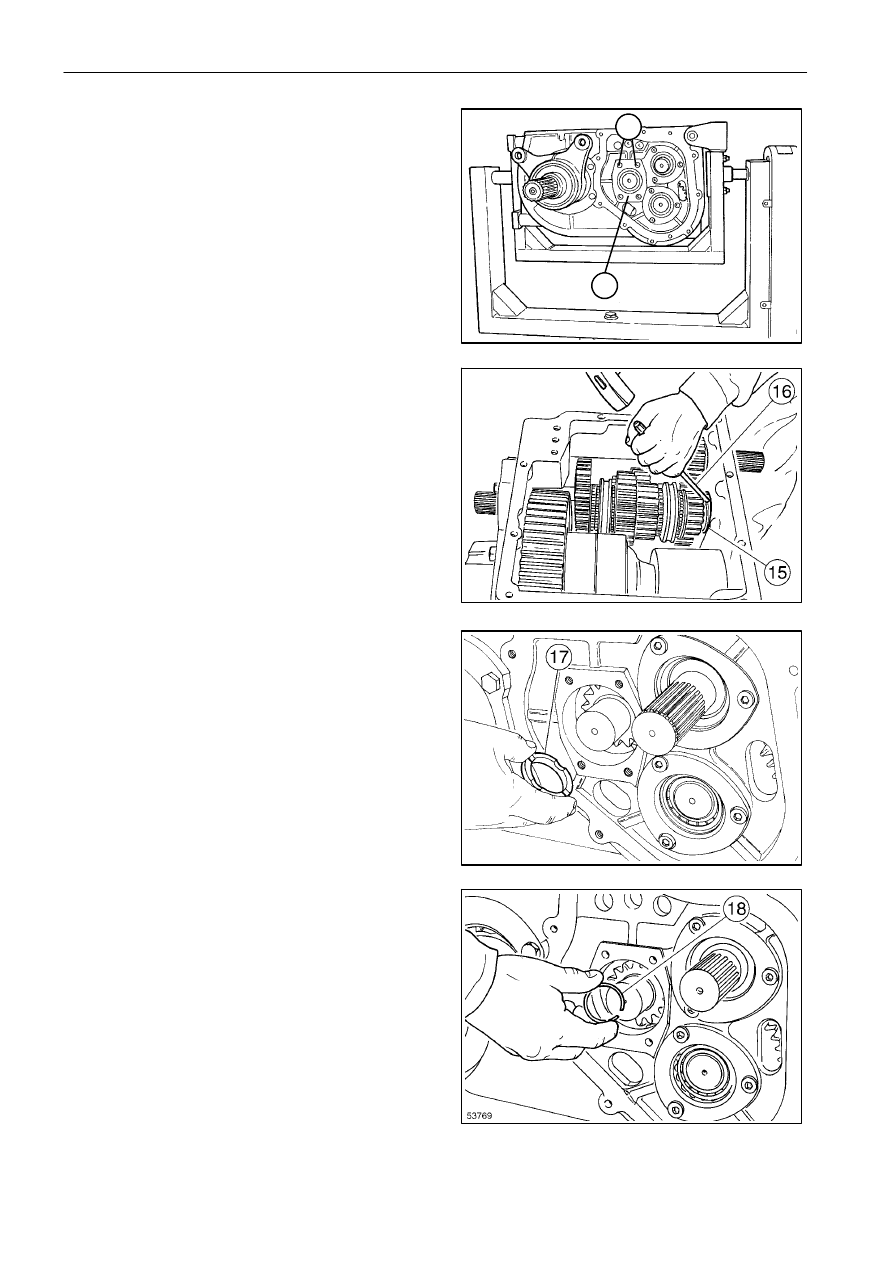

15
16
17
18
1
2
296119
290090
B
B
A
C
E
4
3
F
D
E
7
5
10
5
8
6
11
