РАЗДЕЛ 10 - ДВИГАТЕЛЬ

5

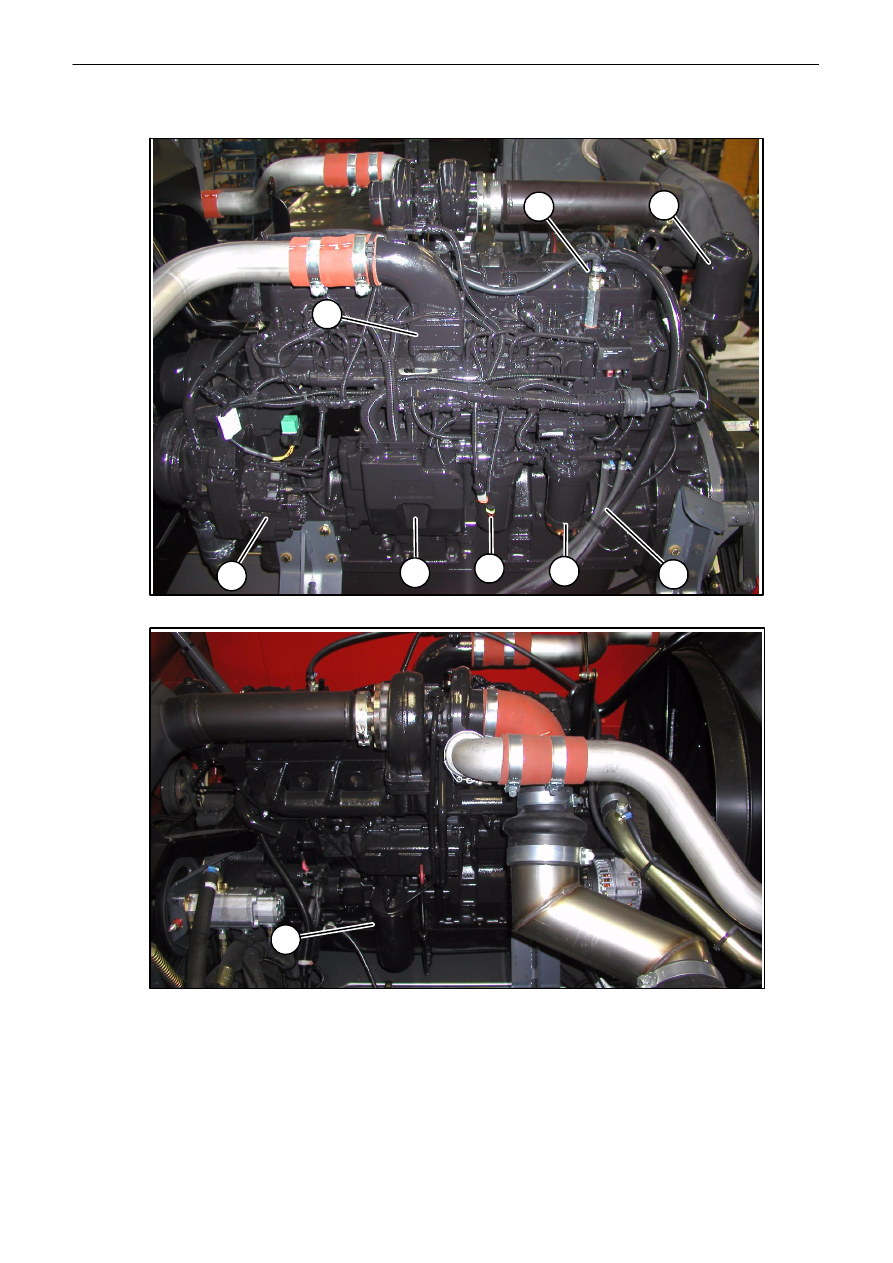

КОМПОНЕНТЫ ДВИГАТЕЛЯ SISU 84 CTA 4V

(модели 6 - 6 AL)

A

B

B

G

D

E

F

H

C

РАСШИФРОВКА ОБОЗНАЧЕНИЙ
A.

Нагреватель подающегося воздуха

B.

Топливные фильтры

C.

Маслоохладитель и масляный фильтр

D.

Клапан регулировки давления масла

E.

Корпус ЭБУ

F.

Насос высокого давления

G.

Центробежный фильтр

H.

Водовпускной кран обогрева
кабины

Вид спереди, со стороны клавишного соломотряса

Вид сзади, со стороны зернового бункера

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

6

327201092 - 01 - 2007

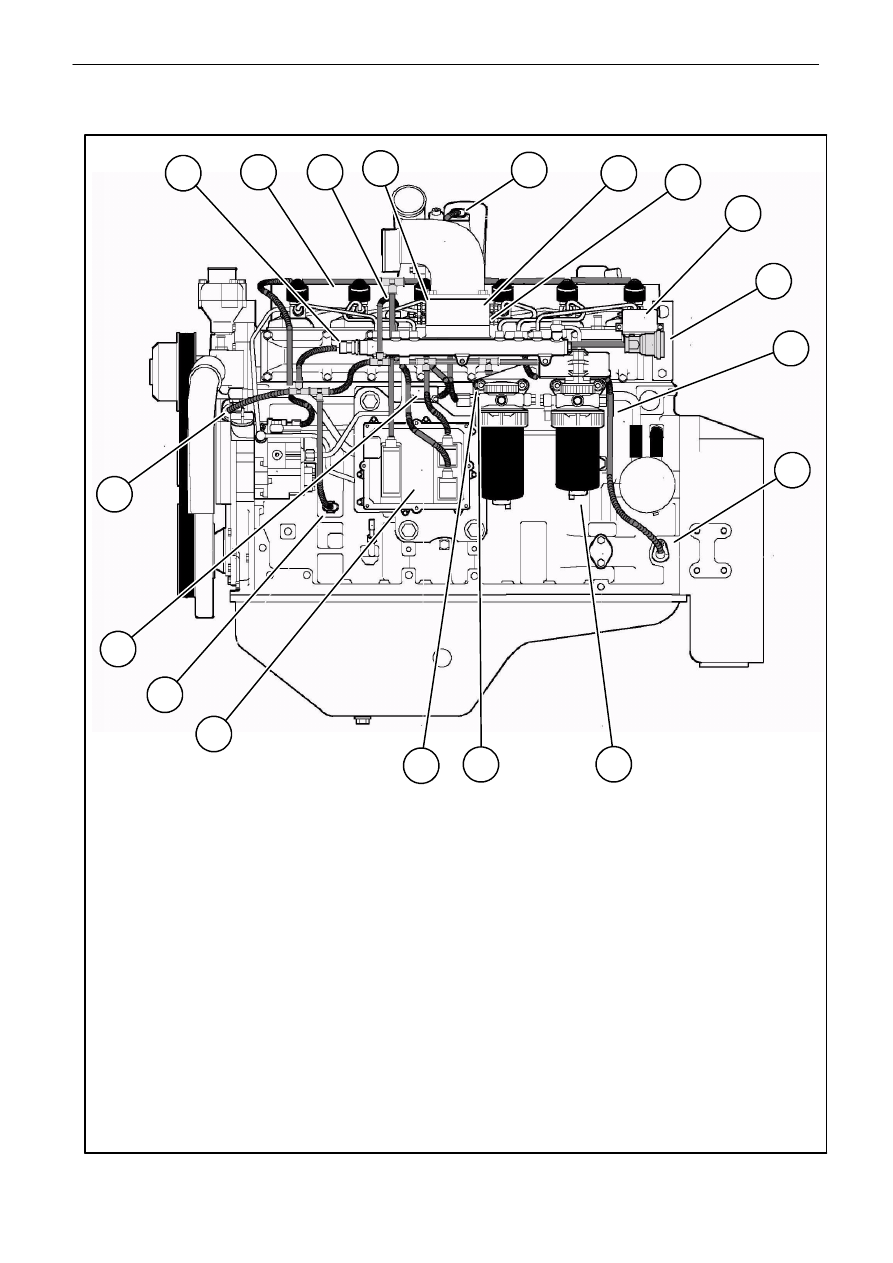

ЭЛЕКТРОКОМПОНЕНТЫ ДВИГАТЕЛЯ SISU 74 CTA 4V - 84 CTA 4V

12

6

9

7

8

15

1

14

10

4

5

3

2

17

11

18

16

13

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

7

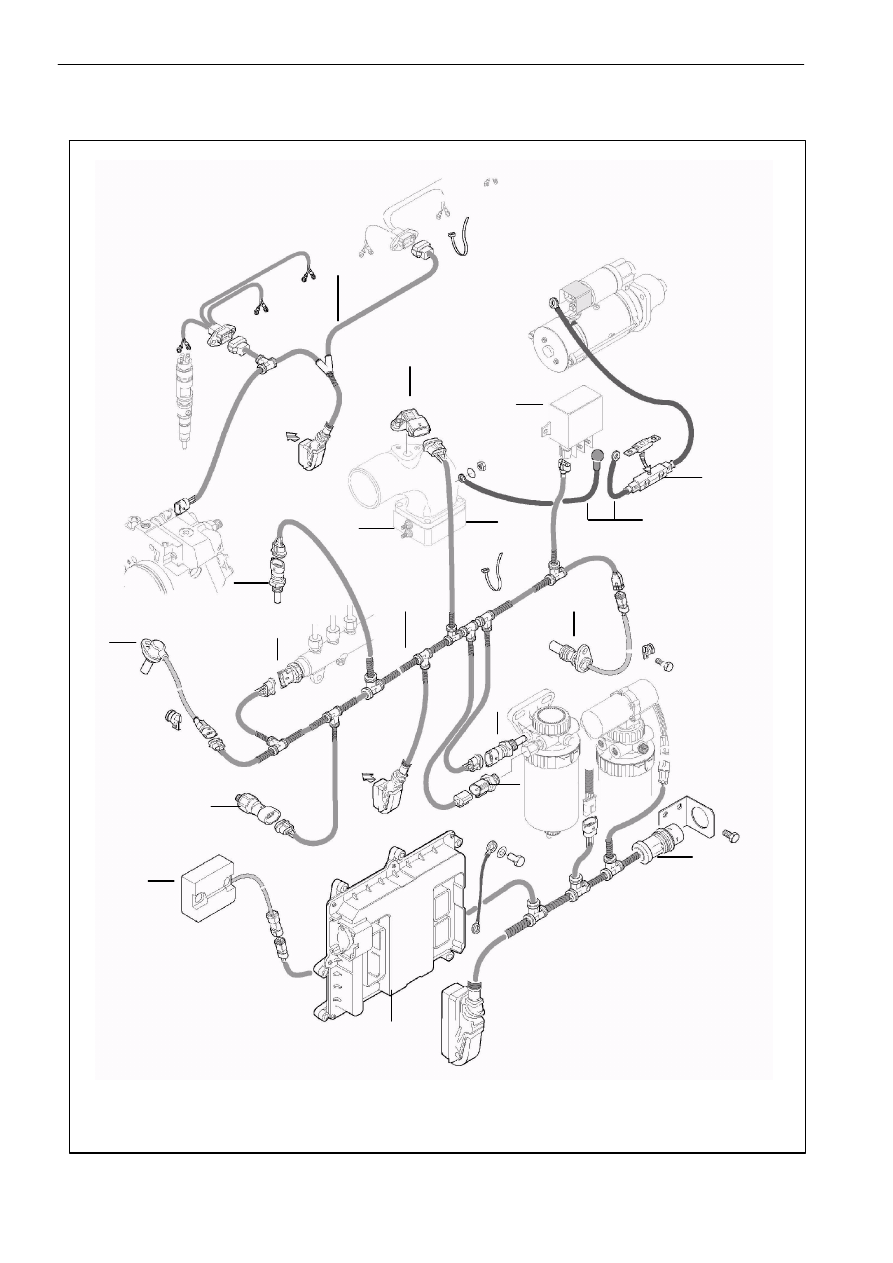

ЭЛЕКТРОКОМПОНЕНТЫ ДВИГАТЕЛЯ SISU 74 CTA 4V - 84 CTA 4V

ВИ3 СПЕРЕДИ (со стороны зернового бункера)

6

9

12

13

15

1

2

3

5

4

10

14

17

16

7

8

РАСШИФРОВКА ОБОЗНАЧЕНИЙ
1.

ЭБУ (электронный блок управления)

2.

Датчик давления масла в двигателе

3.

Датчик частоты вращения
распределительного вала

4.

Датчик температуры охлаждающей
жидкости

5.

Датчик магистрального давления

6.

Датчик давления наддува

7.

Датчик температуры топлива

8.

Датчик давления топлива

9.

Датчик частоты вращения
коленчатого вала

10. Жгут проводов топливной форсунки

11.

Жгут проводов датчика

12. Разъем жгута проводов машины
13. Устройство предварительного нагрева
14. Релейный переключатель устройства

предварительного нагрева

15. Модуль идентификации двигателя
16. Жгут проводов устройства предварительного

нагрева

17.

Предохранитель 250 A

18. Соединение на "массу"
19. Датчик наличия воды в топливе (если установлен)

19

18

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

8

327201092 - 01 - 2007

КОДЫ НЕИСПРАВНОСТЕЙ СИСТЕМЫ КОНТРОЛЯ ДВИГАТЕЛЯ ЕЕМ 3 (самодиагностика)

Система самодиагностики ЕЕМ3 обеспечивает контроль различных функций двигателя, выдавая отчет
о неисправностях в случае появления сбоев в работе двигателя. Кроме того, в некоторых случаях эта
система ограничивает мощность двигателя, выполняя так называемую отсроченную остановку или
принудительную остановку. Код на дисплее показывает причину, как описано на страницах ниже.

ПРИМЕЧАНИЕ: В случае если двигатель останавливается или происходит снижение его мощности без
появления кода на дисплее, то это может иметь место по причине, которая не попадает в зону действия
данной системы контроля, по причине кратковременной перегрузки или по причине механического
повреждения, как указано на страницахниже.

Если самодиагностика останавливает двигатель, то его можно запустить снова путем отключения тока
и повторного пуска. Если причина остановки не устранена, то система диагностики останавливает
двигатель снова и уже больше не разрешает его пуск.

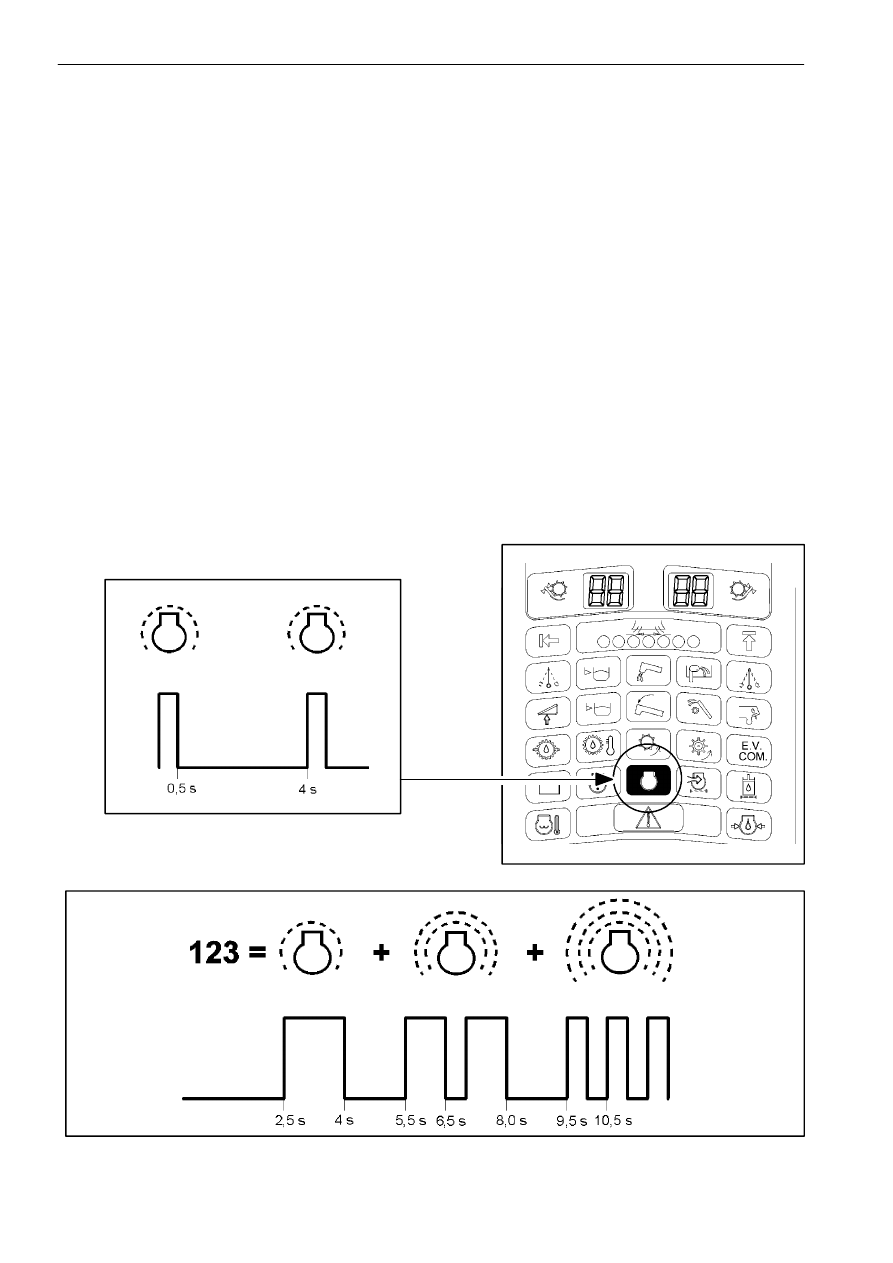

Внешний вид отчетов активных неисправностей.

В процессе работы двигателя отчеты активных неисправностей выдают мигающий световой сигнал через
четыре секунды. Световой индикатор включается на время около 0,5 секунды. Сигнальный световой
индикатор мигает через четыре секунды также в том случае, когда питание на двигатель включается
с помощью ключа зажигания, и система записала код неисправности.
