Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 113

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

13

327 208 090 -01 - 2005

-

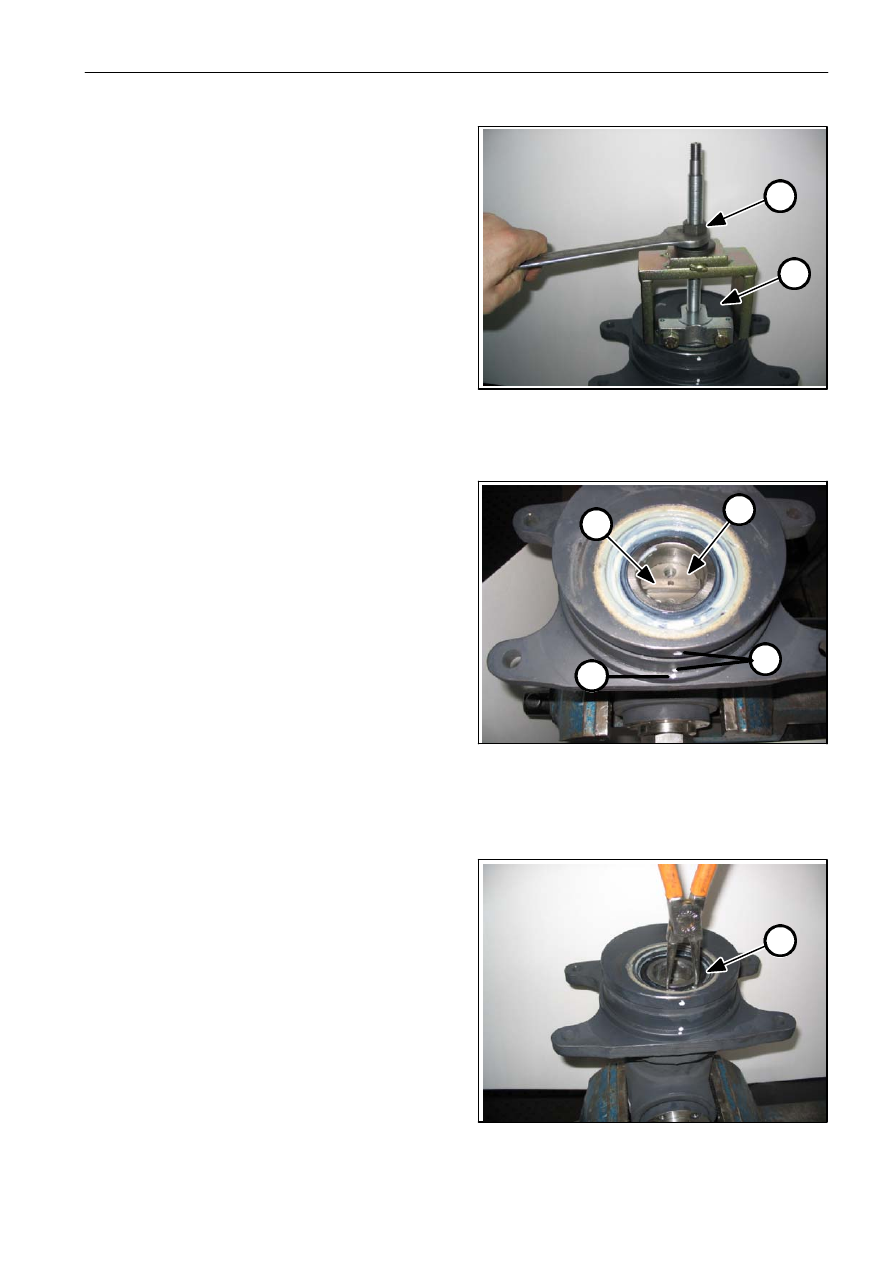

Установите съемник, как указано на рисунке и
закручивайте гайку (4) до тех пор, пока опора
(7) не выдвинется из внутреннего седла
подшипника.

-

При снятой опоре становится возможным
увидеть ход вибрационной коробки, который
будет

на

одной

линии

с

осью

(12)

вала-шестерни (9) в горизонтальной позиции с
ведущим шкивом, когда отметки установлены
на одной линии (A и B).

-

Очистите поверхность от пыли.

-

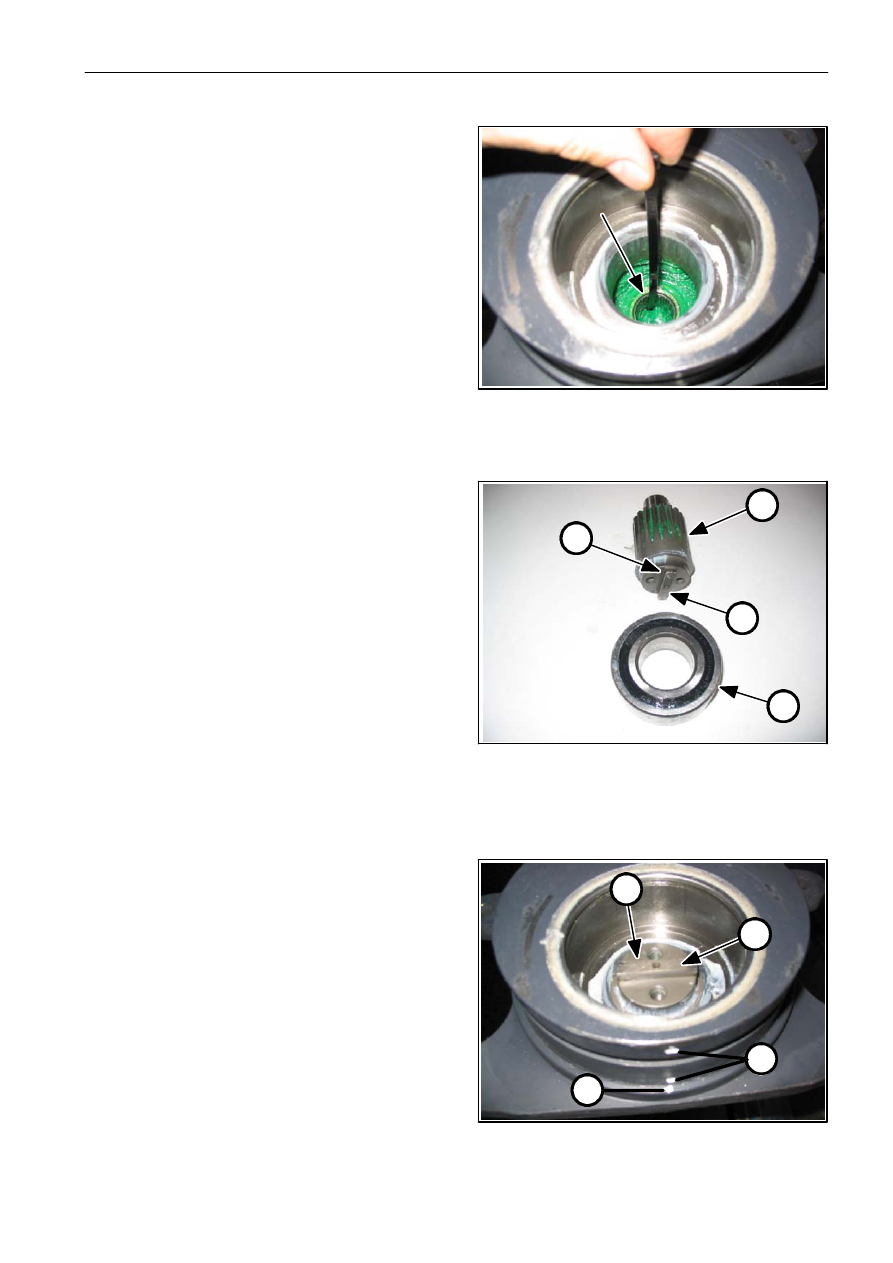

С

помощью

специальных

круглогубцев

вытащите пружинное кольцо (10).

7

4

9

12

A

B

10

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

14

327 208 090 - 01 - 2005

-

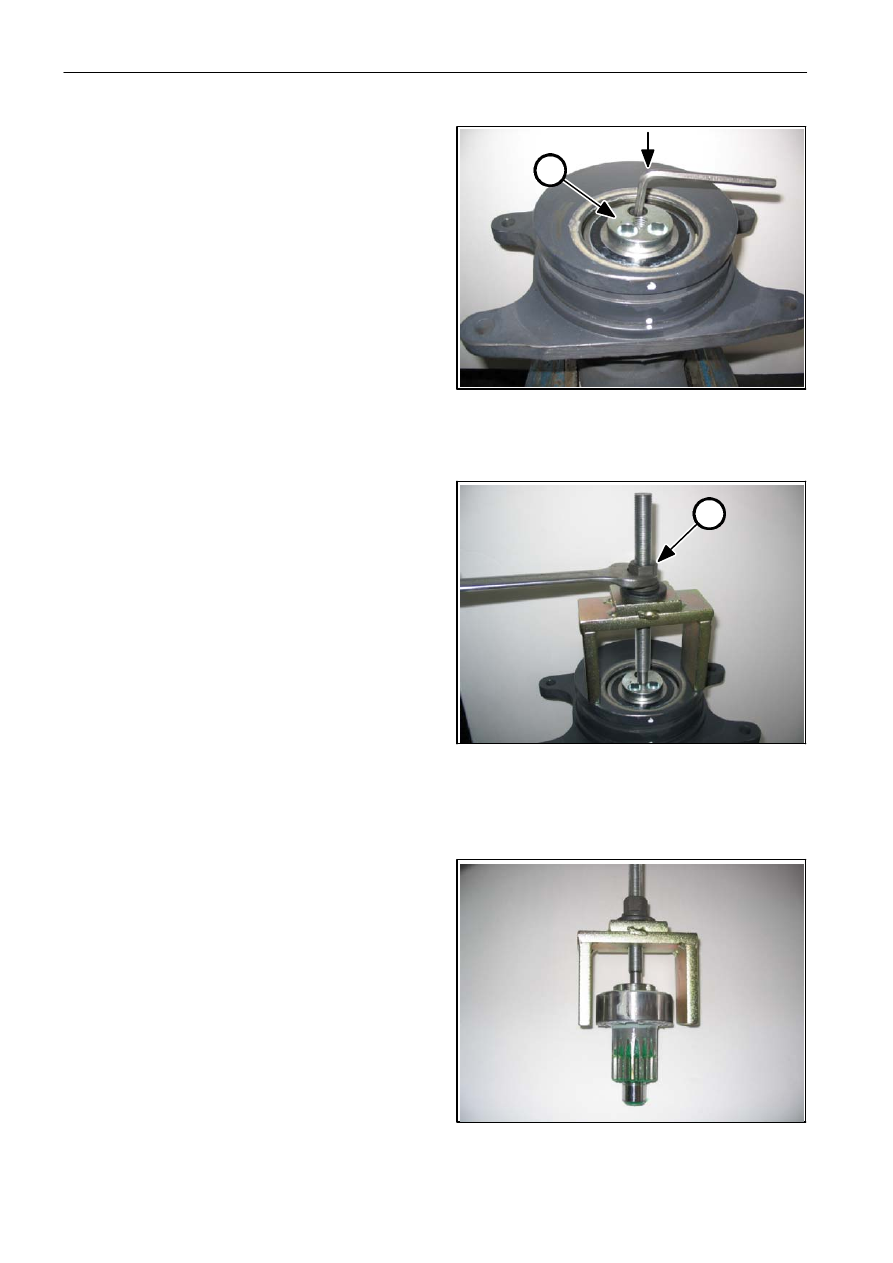

Вставьте в седло подшипника втулку (5),
зафиксировав одним из ранее использова-
вшихся

болтов.

Обратите

внимание

на

используемое отверстие, так как на втулке
есть три различных отверстия.

-

Установите съемник, как показано на рисунке
и заворачивайте гайку (4) до тех пор, пока
подшипник не снимется со своего места.

-

Уберите съемник с подшипника и вала-
шестерни.

5

4

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

15

327 208 090 -01 - 2005

-

С

помощью

тонкого

стержня

проверьте

отверстие для смазки, чтобы оно не было
забито.

-

С помощью подходящей выколотки из бронзы
снимите вал-шестерню с подшипника (11),
обращая внимание на то, чтобы не повредить
сцепление (12), как показано на рисунке.

-

Вставьте вал-шестерню (9) на место, обращая
внимание на то, чтобы сцепление (12) было в
горизонтальном положении с ведущим шкивом
и отметки располагались так, как показано на
рисунке (A+B).

10

12

11

12

10

12

A

B

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

16

327 208 090 - 01 - 2005

-

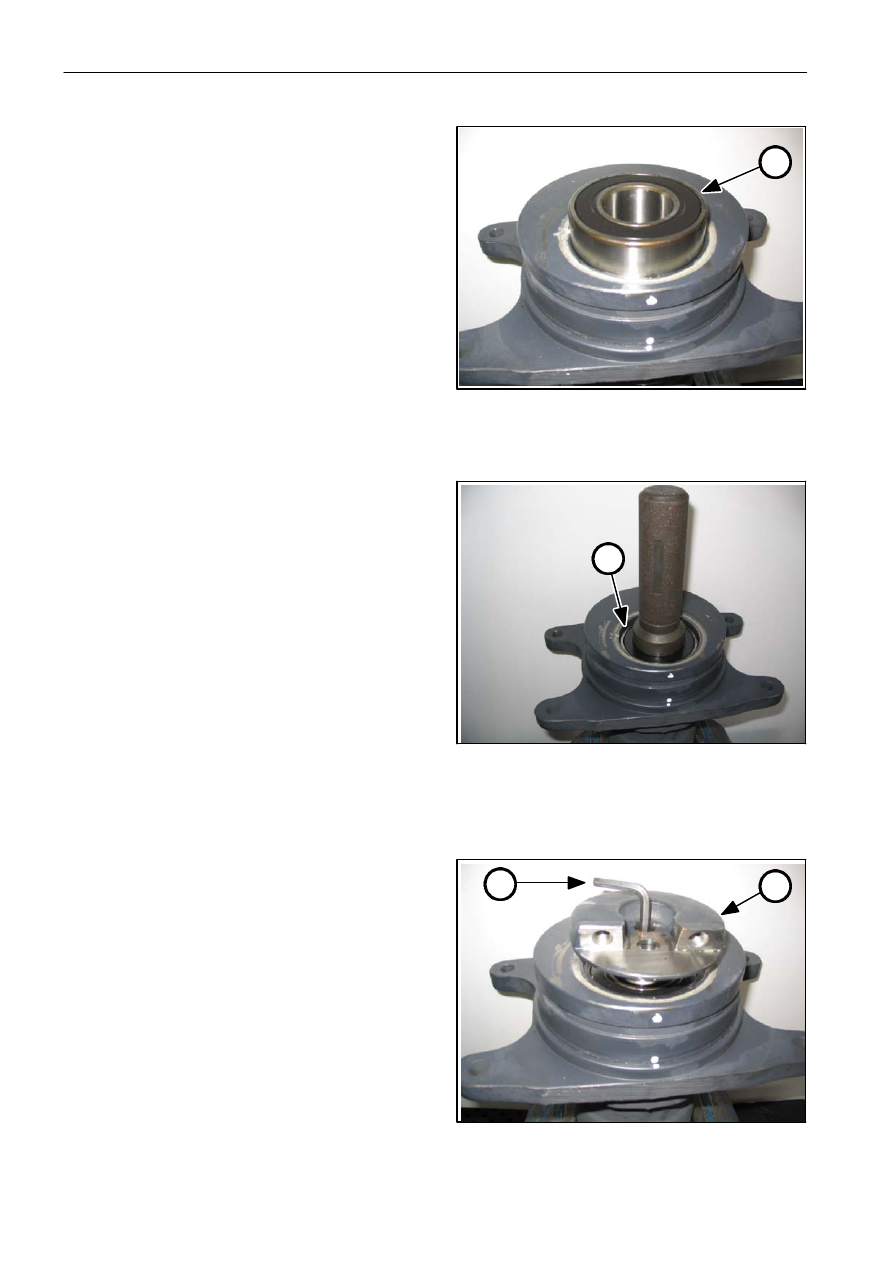

Вставьте новый подшипник (11) на место с
помощью бронзовой выколотки.

-

С помощью другой подходящей бронзовой
выколотки, вставьте подшипник в наружное
посадочное место ротора и во внутренне место
вала-шестерни.

-

Вставьте пружинное кольцо (10) на место.

-

Вставьте опору (7) в седло подшипника, в
положение, указанное на рисунке, и используя
шестигранный ключ (C) 6 мм; установите опору
(7) по центру, используя отверстия ранее
установленного вала-шестерни.

-

Слегка

ударьте

пластиковой

киянкой

по

верхней части опоры (7), пока она не встанет на
место в седле подшипника.

11

10

C

7
