Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 109

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

53

327 208 092 - 01 - 2007

H

1,5

H

1,5

41

16

0 мм

P

MN

L

X2

X1

13

X3

AA

27

23

38

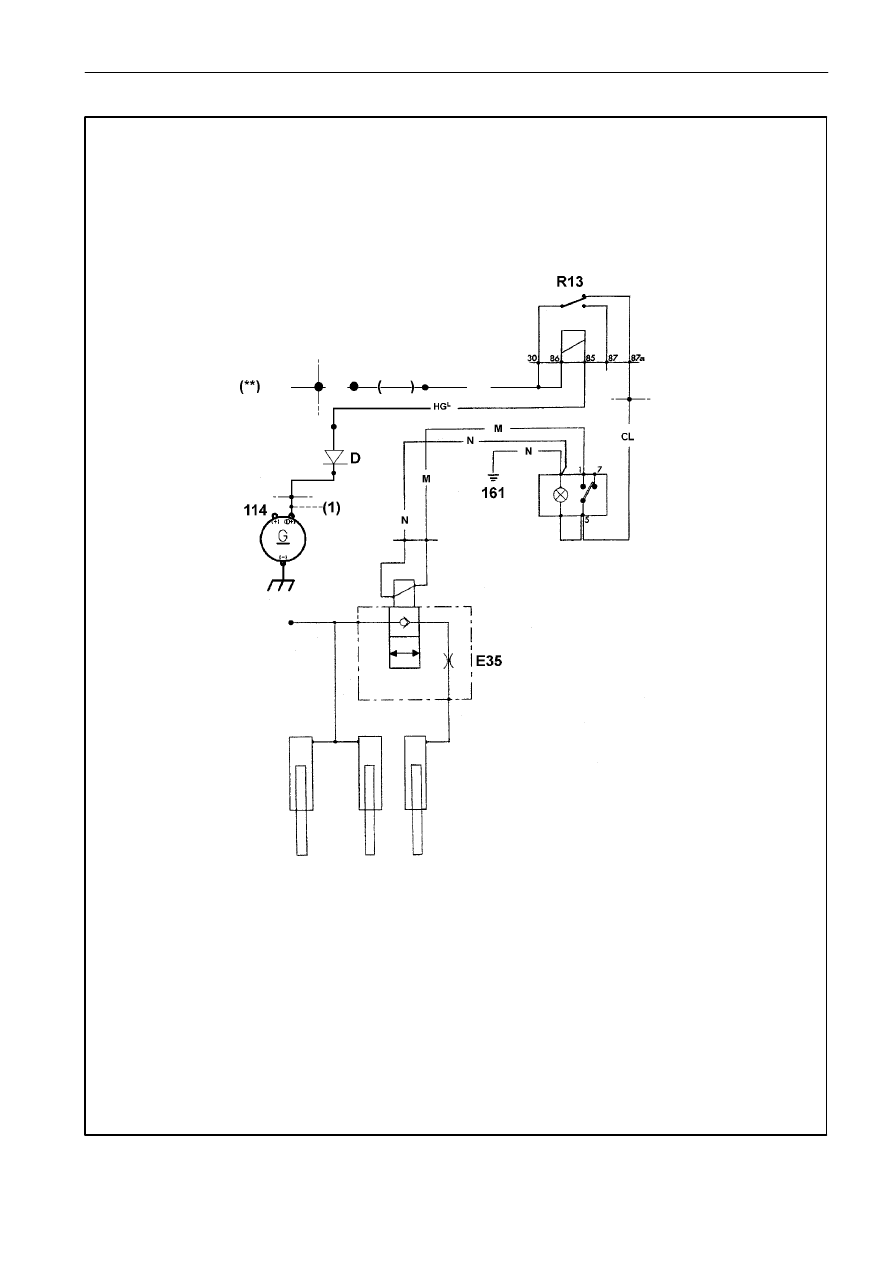

СХЕМА (10) - СХЕМА ЭЛЕКТРОГИДРАВЛИЧЕСКОГО ОТКЛЮЧЕНИЯ

ВСПОМОГАТЕЛЬНОГО ЦИЛИНДРА

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

54

327 208 092 - 01 - 2007

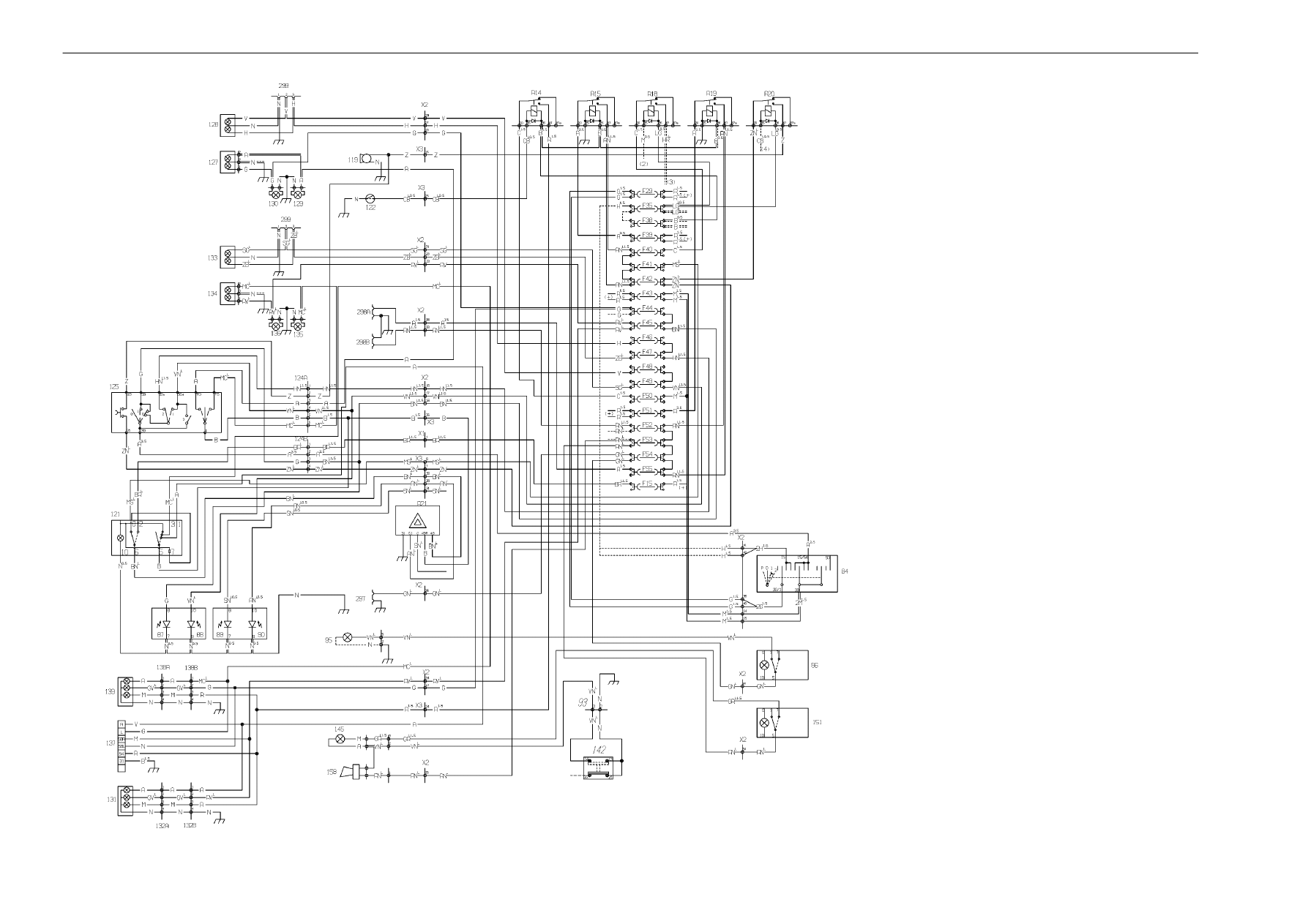

СХЕМА (1) - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

ОСВЕТИТЕЛЬНОГО ОБОРУДОВАНИЯ

F15. Предохранитель 15A - F29. Предохранитель 25A - F35. Предохранитель 7,5A -

F38. Предохранитель 7,5A - F39. Предохранитель 25A

F40. Предохранитель 15A - F41. Свободно - F42. Предохранитель 15A - F43. Предохранитель 25A -

F44. Предохранитель 7,5A - F45. Предохранитель 7,5A

F46. Предохранитель 7,5A - F47. Предохранитель 7,5A - F48. Предохранитель 7,5A -

F49. Предохранитель 7,5A - F50. Предохранитель 10A

F51.

Предохранитель 25A - F52. Предохранитель 10A - F53. Предохранитель 10A -
F54. Предохранитель 7,5A - F55. Предохранитель 7,5A - F71. Предохранитель 20A

R14. Реле управления стоп-сигналами
R15. Вспомогательное реле обеспечения функционирования предохранителей 40-42
R18. Реле системы управления вращающимся маячком системы заполнения зернового бункера.
R19. Вспомогательное реле обеспечения функционирования предохранителей 52-55
R20. Реле системы управления звуковым сигналом.
R21. Мигающие фонари
R105. Реле пуска двигателя
R107. Реле обеспечения работы двигателя
R142. Реле управления звуковым сигналом и фонарем заднего хода
84.

Замок зажигания

86.

Переключатель внутреннего освещения зернового бункера.

87.

Индикаторная лампа габаритных огней

88.

Индикаторная лампа дальнего света

89.

Индикаторная лампа указателей поворота комбайна

90.

Индикаторная лампа указателей поворота прицепа

95.

Внутреннее освещение зернового бункера.

101.

Фонарь освещения зоны разгрузочной трубы зернового бункера

102. датчик системы управления вращением зернового элеватора
108. Вспомогательная розетка
119.

Звуковой сигнал

121.

Переключатель мигающих аварийных огней

122. Нажимной выключатель стоп-сигналов на устройстве регулировки тормозов
124. Разъем электрического кабеля осветительного оборудования
125. Переключатель освещения
126. Вспомогательные разъемы
127.

Передний правый стояночный фонарь - указатель поворота

128. Правая передняя фара
129. Правый указатель поворота
130. Правый габаритный фонарь
131.

Правый задний фонарь

132. Разъем для дополнительного кабеля правого заднего фонаря
133. Левая фара
134. Передний левый стояночный фонарь - указатель поворота
135. Левый указатель поворота
136. Левый габаритный фонарь
137.

Разъем прицепа

138. Разъем для дополнительного кабеля левого заднего фонаря
139. Левый задний фонарь
142. Микровыключатель заднего хода
145. Задний дополнительный фонарь
151.

Выключатель заднего дополнительного фонаря

158. Предупредительный звуковой сигнал заднего хода
297.

Дополнительные разъемы сзади

298. Дополнительные разъемы спереди
299. Заранее установлено для системы со складной жаткой
+.

Положительное напряжение питания 12 В от стартера

(2).

Сигнал от датчика заполнения зернового бункера

(3).

Навращающийся маячок

(4).

На диод управления звуковым сигналом D27 - D28

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

55

327 208 092 - 01 - 2007

СХЕМА (1) - ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

ОСВЕТИТЕЛЬНОГО

ОБОРУДОВАНИЯ

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

56

327 208 092 - 01 - 2007

66

67

68

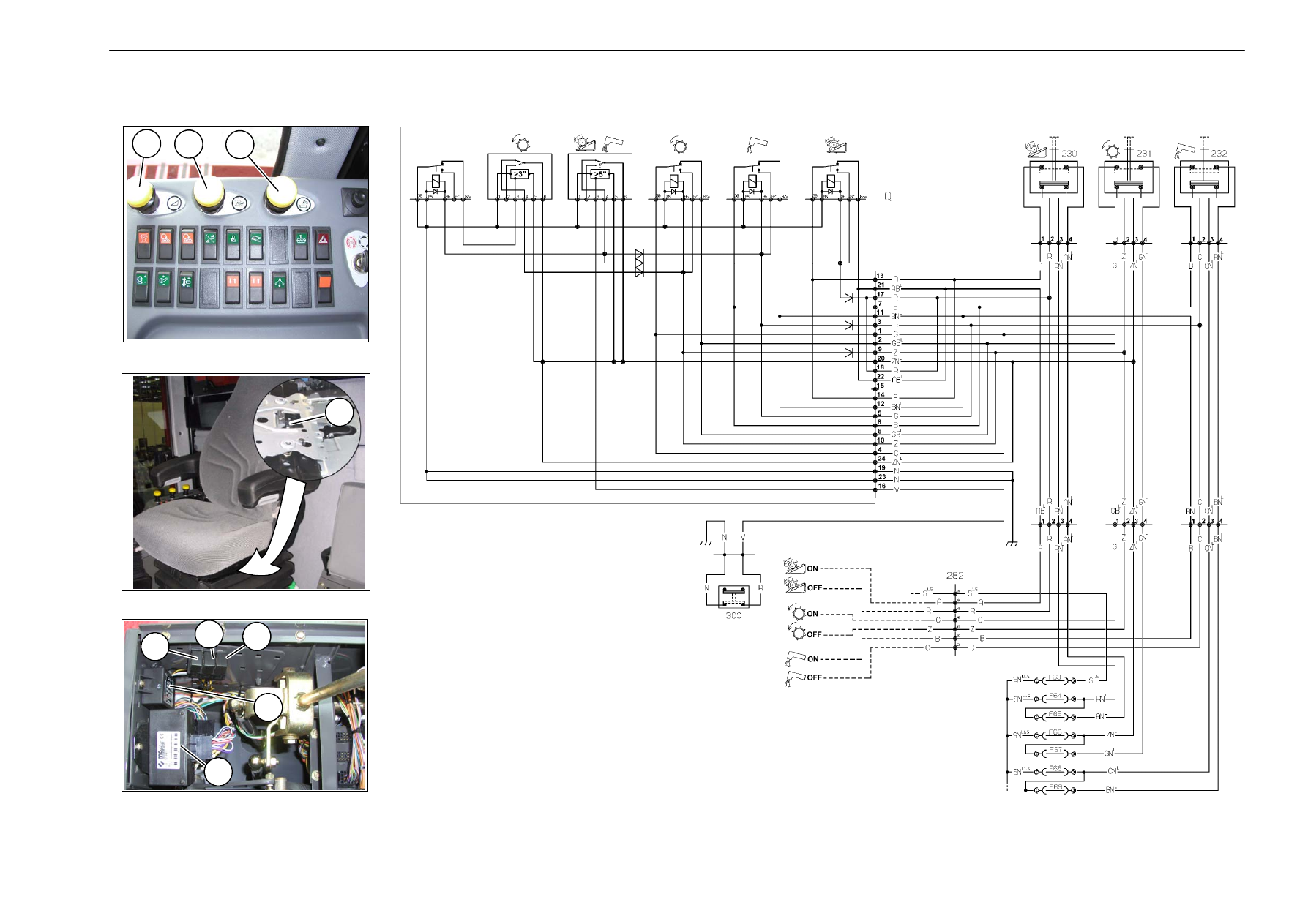

ЭЛЕКТРИЧЕСКАЯ СХЕМА КОНТРОЛЯ ПРИСУТСВИЯ ОПЕРАТОРА (OPS)

300

Q

H

R26.

R40.

232

231

230

R25.

Компонент

Рис.

230. Переключатель включения/отключения жатки

66

. . .

231.

Переключатель включения/выключения
молотильного устройства

66

. . . . . . . . . . . . . . . . . . . . . . . .

232. Переключатель включения/выключения

системы разгрузки зернового бункера

66

. . . . . . . . . . . .

300. Датчик контроля присутствия оператора (OPS)

67

. . .

282. Разъем кабеля панели управления.

Q.

Электронный блок управления OPS

68

. . . . . . . . . . . . . .

ПРИМЕЧАНИЕ: если оператор покидает сиденье во время
работы машины, то по истечение 5 секунд выключается
жатка и оборудование разгрузки зернового бункера, а еще
через три секунды отключается молотильное устройство.

Для повторного включения устройств, переключатели
должны быть переведены в фиксированное положение.
