РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

41

327 208 092 - 01 - 2007

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

42

327 208 092 - 01 - 2007

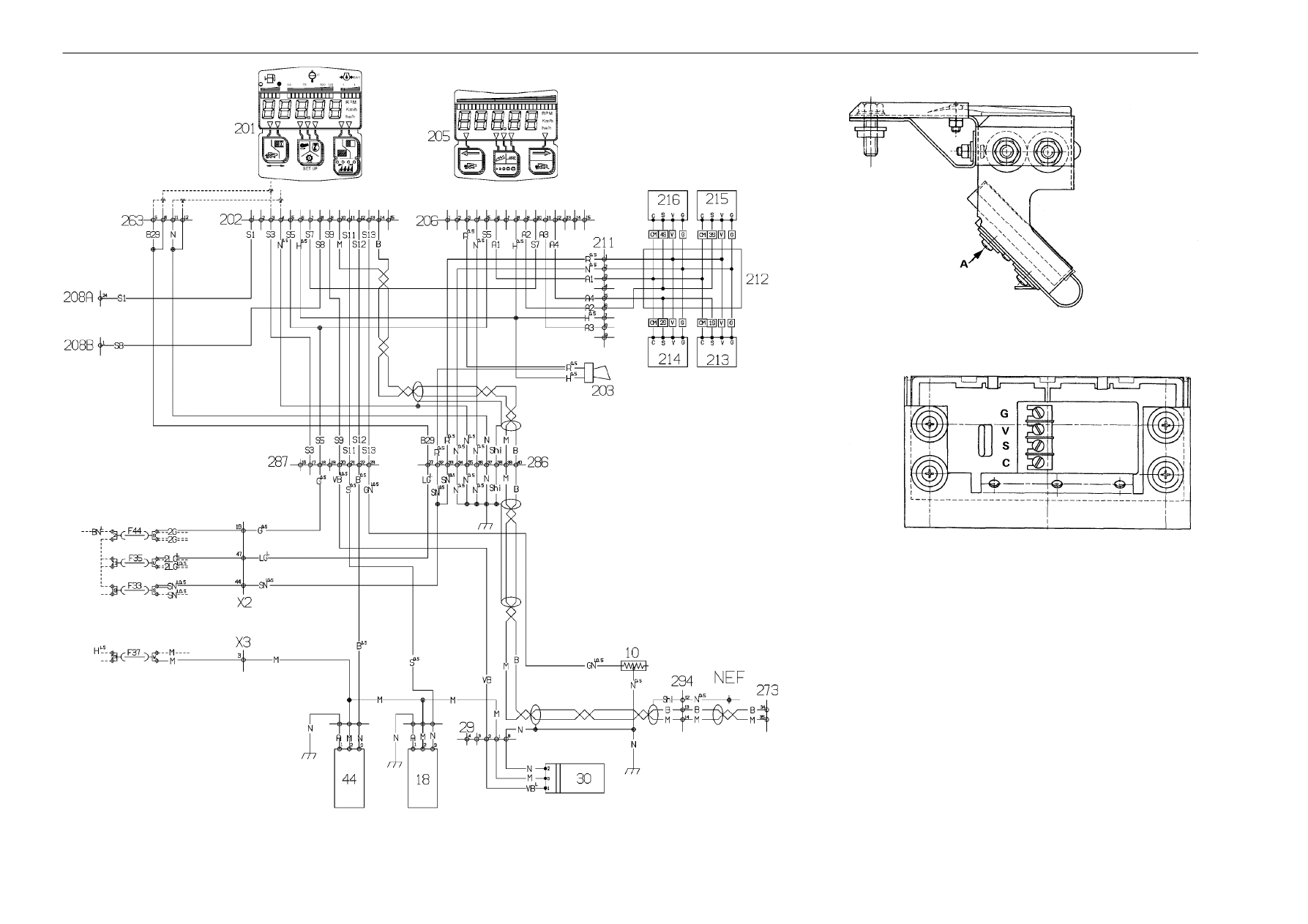

СХЕМА (5) - ЦИФРОВЫЕ ПРИБОРЫ КОНТРОЛЯ

F33.

3A предохранитель.

F35.

10A предохранитель.

F37.

3A предохранитель.

F44.

7,5A предохранитель.

10.

Датчик уровня топлива

18.

Датчик частоты вращения вентилятора

29.

Разъем кабеля датчика трансмиссии

30.

Датчик счетчика пройденного пути

44.

Датчик частоты вращения барабана

201.

Agritronicplus, секция бортового компьютера

202.

Разъем Agritronicplus для функционирования бортового компьютера

203.

Звуковой сигнал на устройстве Agritronicplus

205.

Agritronicplus, секция монитора характеристик

206.

Разъем Agritronicplus для функционирования монитора характеристик

208.

Разъем системы ”Terra control”

X2.

разъем голубого цвета на 50 контактов подпанелью приборов

X3.

разъем коричневого цвета на 50 контактов подпанелью приборов

211.

Разъем Agritronicplus/кабель датчика характеристик

212.

Разъем на кабеле датчиков

213.

Правый датчик сита

214.

Левый датчик сита

215.

Правый датчик клавишного соломотряса

216.

Левый датчик клавишного соломотряса

241.

Рразъем электронного блока управления двигателя

263.

Разъем на устройстве Agritronicplus для секции индикаторной лампы

283.

Разъем электрического кабеля осветительного оборудования

284.

Разъем главного электрического кабеля

286.

Разъем кабеля

287.

Разъем кабеля

294.

Разъем главного кабеля/ кабеля двигателя

273.

Iveco Nef engine EDC connector.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

43

327 208 092 - 01 - 2007

-

Для

обеспечения

надлежащего

функционирования

монитора

характеристик, обратите внимание на правильное подсоединение
кабелей к датчикам, так как они имеют разные рабочие диапазоны.

-

буквенные обозначения кабеля:
G

-

”масса”

V

-

положительное напряжение 12 В

S

-

сигнал 7

÷11 В

C

-

5

÷7,5 В

(меняется в зависимости от запрограммированной
чувствительности на мониторе)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

44

327 208 092 - 01 - 2007

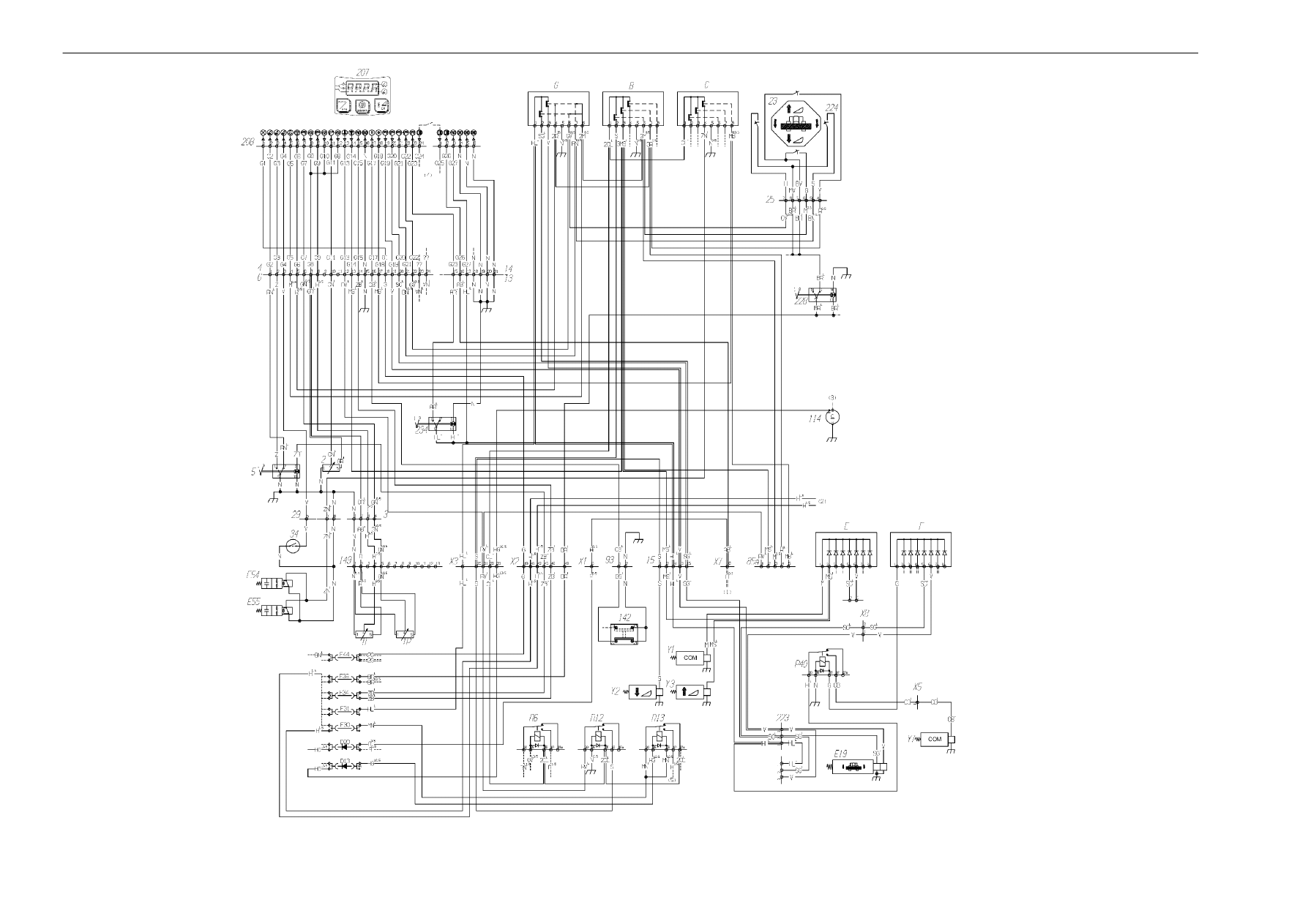

СХЕМА(6) - ЦЕПЬ СИГНАЛЬНЫХ ЛАМП И АВАРИЙНОЙ СИГНАЛИЗАЦИИ

A

Зуммер

D14. Диод
D25. Диод
D26. Диод
D27. Диод
D28. Диод
D62. Диод
F4.

20A Предохранитель

F30. 15A Предохранитель
F35. 10A Предохранитель
F36. 3A Предохранитель
F37.

3A Предохранитель

F40. 15A Предохранитель
F42. 7,5A Предохранитель
R1.

Блок аварийной сигнализации для системы управления оборотами трансмиссии узла
очистки

R2.

Блок аварийной сигнализации для системы управления оборотами оборудования недомолота

R3.

Блок аварийной сигнализации для системы управления оборотами соломорезки

R6.

Релейный переключатель для включения систем управления скоростью барабана,
вентилятора и мотовила

R13. Реле обеспечения работы двигателя
R18. Реле системы управления вращающимся маячком системы заполнения зернового бункера
R20. Реле системы управления звуковым сигналом
R25. Релейный переключатель для блока аварийной сигнализации по оборотам вала

и для включения релейных переключателей R6, R23 и R24

R26. Релейный переключатель для блока аварийной сигнализации по оборотам

и для включения и выключения соломорезки.

R17.

Реле системы управления звуковым сигналом системы заполнения зернового бункера

X1.

разъем черного цвета на 50 контактов подпанелью приборов

X2.

разъем голубого цвета на 50 контактов подпанелью приборов

X3.

разъем коричневого цвета на 50 контактов подпанелью приборов

X7.

разъем на 24 контакта на главном кабеле/кабеле включения оборудования в работу

21.

Световой индикатор общей аварии

29.

Разъем дополнительного кабеля датчика трансмиссии

35.

Датчик положения жатки на земле

36.

Датчик вращения соломорезки

38.

Разъем дополнительного кабеля соломорезки

45.

Световой индикатор положения жатки на земле

48.

Датчик засорения воздушного фильтра двигателя

49.

Датчик перегрева масла в гидростатической системе

50.

Сигнальная лампа перегрева масла в гидростатической системе

51.

Разъем для дополнительного кабеля масляного бака гидростатической системы

59.

Световой индикатор замедления соломорезки

61.

Световой индикатор замедления элеватора недомолота

62.

Световой индикатор перегрузки соломорезки

63.

Световой индикатор замедления главного приемного элеватора

64a. Световой индикатор (желтый) заполнения зернового бункера (первый уровень)
64b. Световой индикатор (красный) максимального заполнения зернового бункера (второй уровень)
65.

Световой индикатор перегрева охлаждающей жидкости двигателя

66.

Световой индикатор (красный) низкого давления масла в двигателе

67.

Световой индикатор неисправности генератора

68.

Световой индикатор засорения воздушного фильтра двигателя

70.

Световой индикатор низкого давления подачи гидростатического насоса

71.

Световой индикатор перегрева масла гидростатического привода

72.

Световой индикатор засорения масляного фильтра гидростатического привода

80.

Датчик частоты вращения элеватора недомолота

92.

Датчик низкого давления подачи гидростатического насоса

93.

Разъем дополнительного кабеля насоса гидростатического привода

96a. Датчик заполнения зернового бункера (первый уровень)
96b. Датчик максимального заполнения зернового бункера (второй уровень)
97.

Разъем главного кабеля/кабеля зернового бункера

102. Датчик частоты вращения узла очистки
114.

Генератор

119.

Звуковой сигнал

146. Микровыключатель сигнализации перегрузки клавишного соломотряса
148. Дополнительный микровыключатель для сигнализации перегрузки клавишного соломотряса

(для машин с соломорезкой)

163. Индикатор положения дефлектора соломорезки
229. Световой индикатор работы общего электромагнитного клапана (E1)
230. Переключатель включения/отключения жатки
233. Световой индикатор включенной разгрузки бункера
238. Световой индикатор диагностики двигателя
239. Аварийный световой индикатор двигателя
241.

Разъем кабеля двигателя

243. Agritronicplus
262. Разъем на 24 контакта устройства Agritronicplus, секция A
263. Разъем на 12 контакта устройства Agritronicplus, секция A
265. Разъем для дополнительного кабеля устройства Agritronicplus, секция А/главный кабель
266. Разъем для дополнительного кабеля устройства Agritronicplus/кабель систем

включения оборудования

267.

Разъем для дополнительного кабеля устройства Agritronicplus/кабеля выравнивания
(дополнительное оборудование)

268. Разъем на 12 контактов на черной коробке в зоне двигателя
407.

Световой индикатор нарушения поперечного выравнивания.

408. Световой индикатор нарушения продольного выравнивания
409. Световой индикатор секции диагностики поперечного выравнивания
410. Световой индикатор секции диагностики продольного выравнивания
(1).

На управление

(2).

Разъем кабеля устройств включения

(3).

Разъем устройства Agritronicplus на 40 контактов
