Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 66

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

2

327 208 090 - 01 - 2005

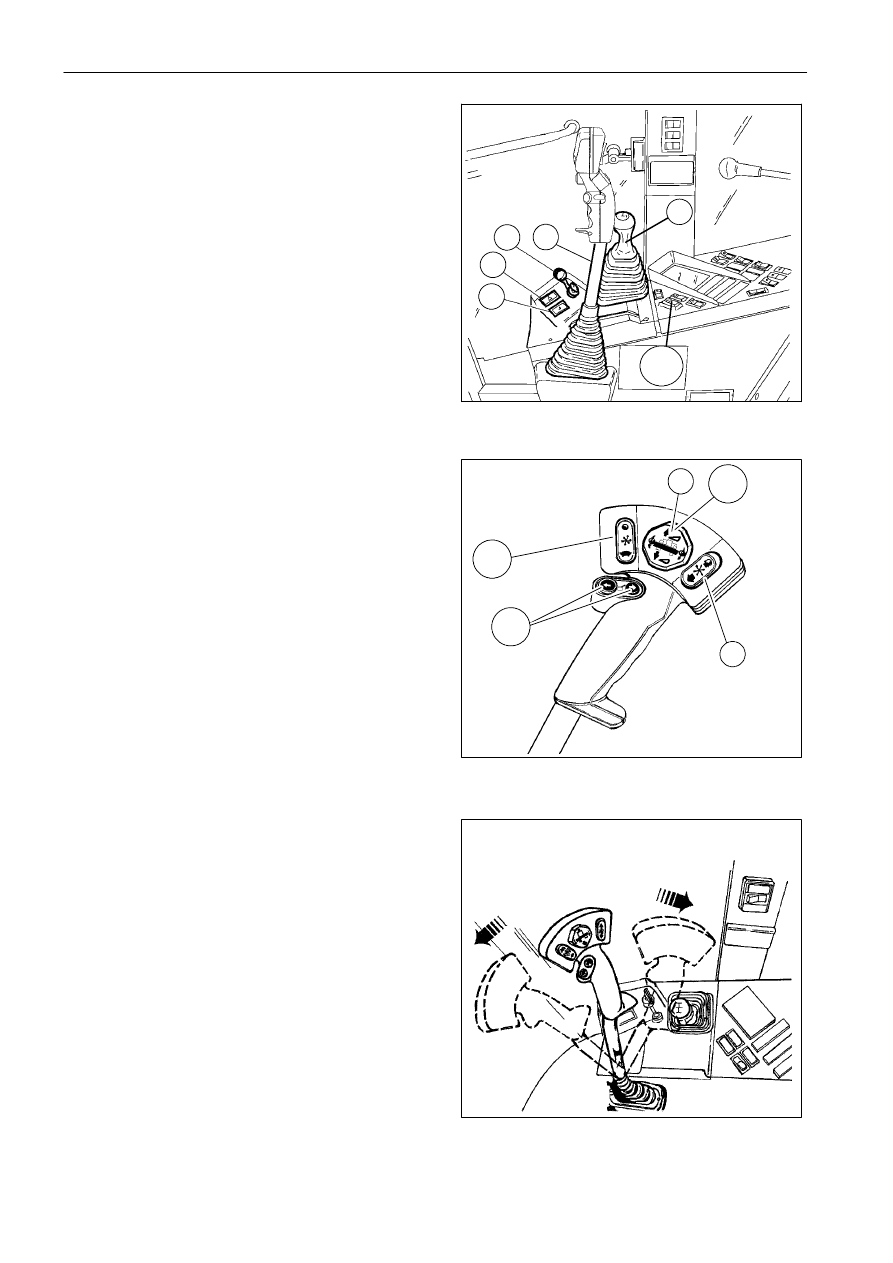

ПЕРЕДНЯЯ ПАНЕЛЬ ПРИБОРОВ

1.

Пусковой выключатель с ключом зажигания.

4.

Передний рычаг управления машиной:
-

вперед

=

движение

вперед

и

увеличение скорости

-

назад

=

задний ход и повышение
скорости заднего хода, со
звуковым сигналом.

6.

Рычаг переключения передач для выбора
передачи.

21.

Световой индикатор (красный) – общая
аварийная сигнализация отключения (в блоке
со звуковым сигналом).

22.

Установка

вертикального

положения

мотовила:
-

вверх = подъем

-

вниз = опускание.

23.-224.

Ручное

управление

подъемом/

опусканием

жатки

и

управление

боковым движением:
-

вверх = подъем

-

вниз = опускание.

-

влево = перемещение влево

-

вправо = перемещение вправо.

ПРИМЕЧАНИЕ: боковое перемещение жатки -

дополнительная функция.

45.

Световой

индикатор

(оранжевый)

положения жатки на земле.

ПРИМЕЧАНИЕ: функция бокового перемещения

жатки и подключенная система
Terra-Control с помощью упомя-
нутых

выше

кнопок

обеспе-

чивают соответственно:
вверх = отключение системы
Terra-Control
вниз

=

включение

системы

Terra-Control.

226

Кнопки

позиционирования

разгрузочной

трубы:
-

левая = отключение

-

правая = включение.

227.

Управление вариатора вращения мотовила:
-

вверх = повышение частоты вращения

-

вниз = понижение частоты вращения.

235. Переключатель акселератора (двигатель

отключается при перемещении кнопки в
положение ”0”).

1

2

3

4

1

22

21

45

23

224

226

227

235

6

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

3

327 208 090 - 01 - 2005

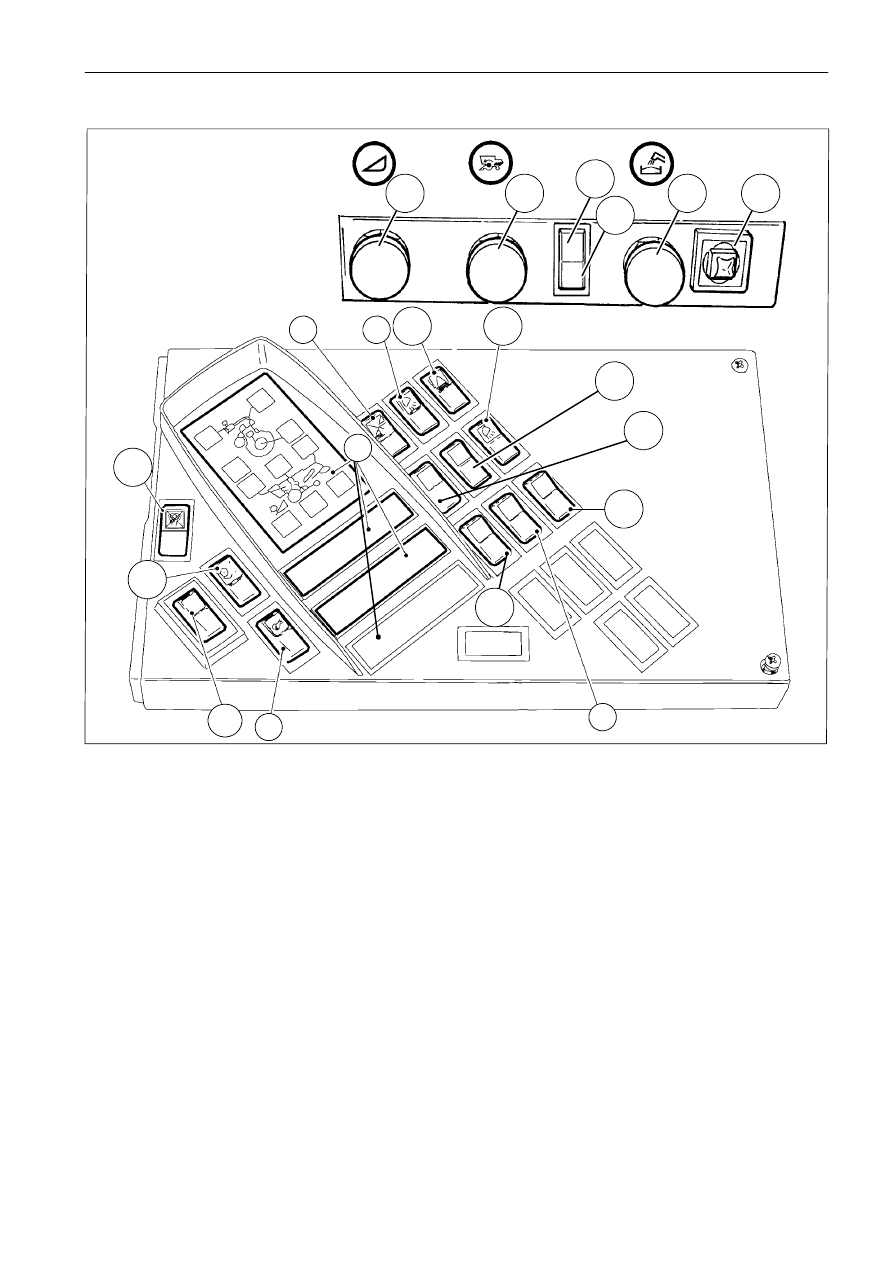

ЗАДНЯЯ ПАНЕЛЬ ПРИБОРОВ

5

230

231

232

601

229

233

145

121

95

604

8

235

16

225

228

234

12

161

271

5.

Переключатель режимов управления между
боковым

движением

и

автоматической

установкой высоты.

8.

Переключатель

включения

полного

привода (дополнительно).

12.

Многофункциональные световые индика-
торы

16.

Переключатель вариатора вентилятора.

95.

Переключатель

внутреннего

освещения

зернового бункера.

121.

Переключатель аварийной световой сигна-
лизации

145. Переключатель фонарей заднего хода.

Должен быть отключен при движении
по дорогам общественного пользования.

161.

Переключатель вспомогательного цилин-
дра жатки (дополнительно).

225. Переключатель вариатора битера.
228. Переключатель,

отключающий

органы

управления,

расположенные

на

рычаге

переднего хода.
Включать только при

движении по

дорогам общественного пользования.

229. Включение/отключение красной сигнальной

лампы наличия оператора.

230. Переключатель включения и выключения

подающего механизма

231.

Переключатель

включения/выключения

молотилки.

232. Переключатель

включения/отключения

разгрузчика бункера

233. Желтая

сигнальная

лампа

открытого

разгрузчика бункера.

234. GSA

-

переключатель

включения

автоматической

регулировки

бокового

перемещения жатки (дополнительно).

235. Переключатель управления акселератором.

271

Переключатель диагностической проверки
двигателя.

601.

Электропривод позиционирования зеркала
заднего вида.

604. Переключатель размораживания зеркала

заднего вида.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

4

327 208 090 - 01 - 2005

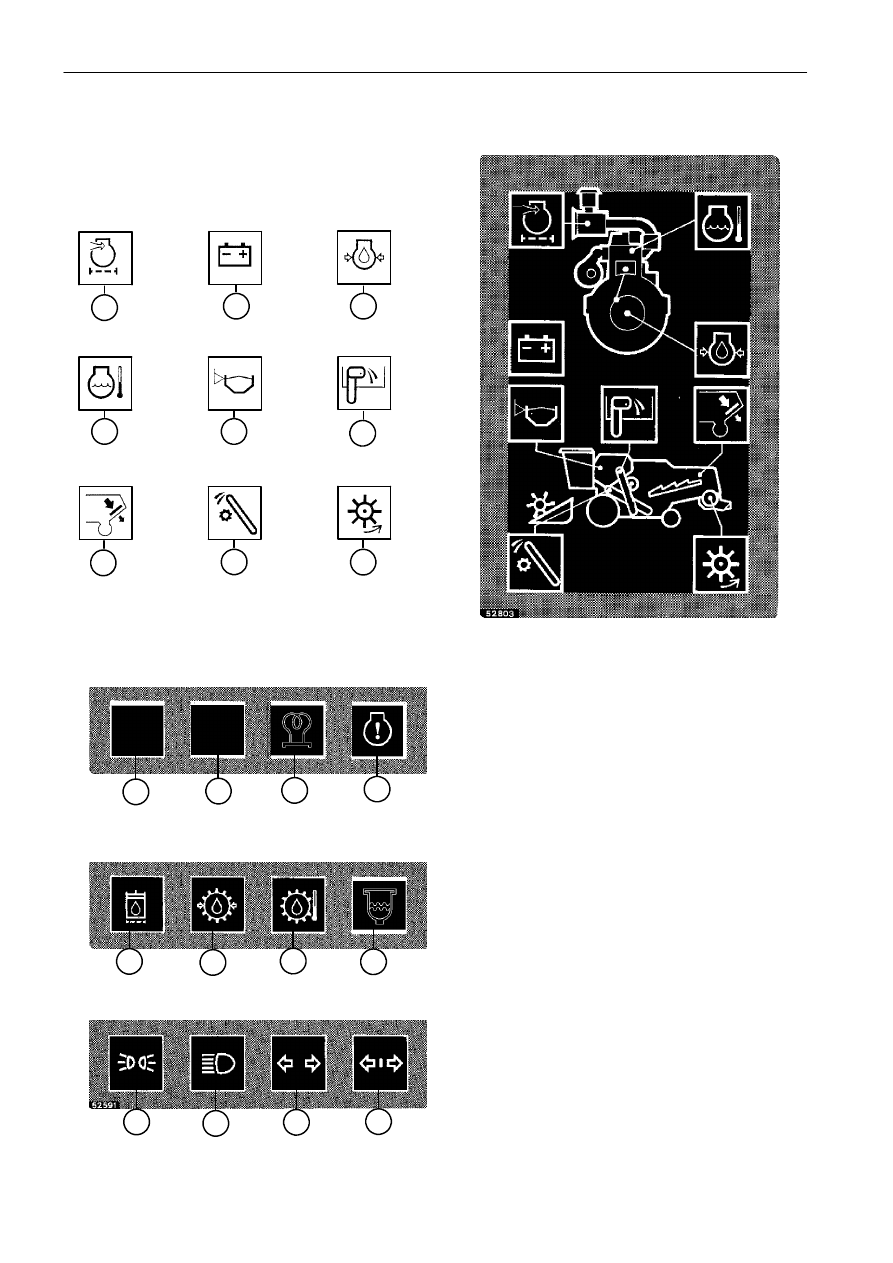

МНОГОФУНКЦИОНАЛЬНЫЕ СВЕТОВЫЕ ИНДИКАТОРЫ

A

B

C

D

E

F

G

I

T

U

V

Z

P

Q

R

H

N

O

L

M

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

5

327 208 090 - 01 - 2005

A

Воздушный фильтр двигателя

B

Низкий заряд аккумулятора

C

Низкое давление моторного масла

D

Высокая температура охлаждающей жидкости

E

Световой индикатор (желтый) заполнения зернового бункера (с вращающимся маячком).

F

Снижение частоты оборотов трансмиссии узла очистки

G

Засорение клавишного соломотряса

H

Снижение частоты вращения трансмиссии оборудования недомолота

I

Снижение частоты вращения соломорезки

L

Не используется.

M

Не используется.

N

Световой индикатор (оранжевый) работы термостартера

O

Световой индикатор аварийного состояния двигателя.

P

Индикатор засорения масляного фильтра рабочего контура

Q

Индикатор давления подачи масла гидростатического насоса

R

Индикатор температуры масла гидростатической системы

S

Индикатор наличия воды в фильтре сепаратора/отстойника

T

Стояночные фонари

U

Дальнее освещение

V

Указатели поворота машины

Z

Указатели поворота прицепа

Все аварийные световые индикаторы красного цвета

C

Световой

индикатор (красный)

–

низкое

давление смазочного масла двигателя.
Ондолженотключиться через н

есколько

секунд после запуска двигателя, если этого
не

произошло,

остановите

двигатель

и

найдите причину неисправности.

U

Световой индикатор (красный) аварийного
состояния двигателя.
Остановите двигатель, по коду ошибки,
который указывается лампой диагностики
двигателя

определите

неисправность

и

примите необходимые меры по ее устранению
(см. на следующей стр.).

ПРИМЕЧАНИЕ:

каждый раз при включении красного светового сигнала необходимо определить
неисправность и устранить ее до того, как комбайн будет запущен снова.
