Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 62

РАЗДЕЛ 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

3

327 208 090 - 01 - 2005

ГИДРАВЛИЧЕСКИЙ КОНТУР ГИДРООБЪЕМНОГО РУЛЕВОГО

УПРАВЛЕНИЯ

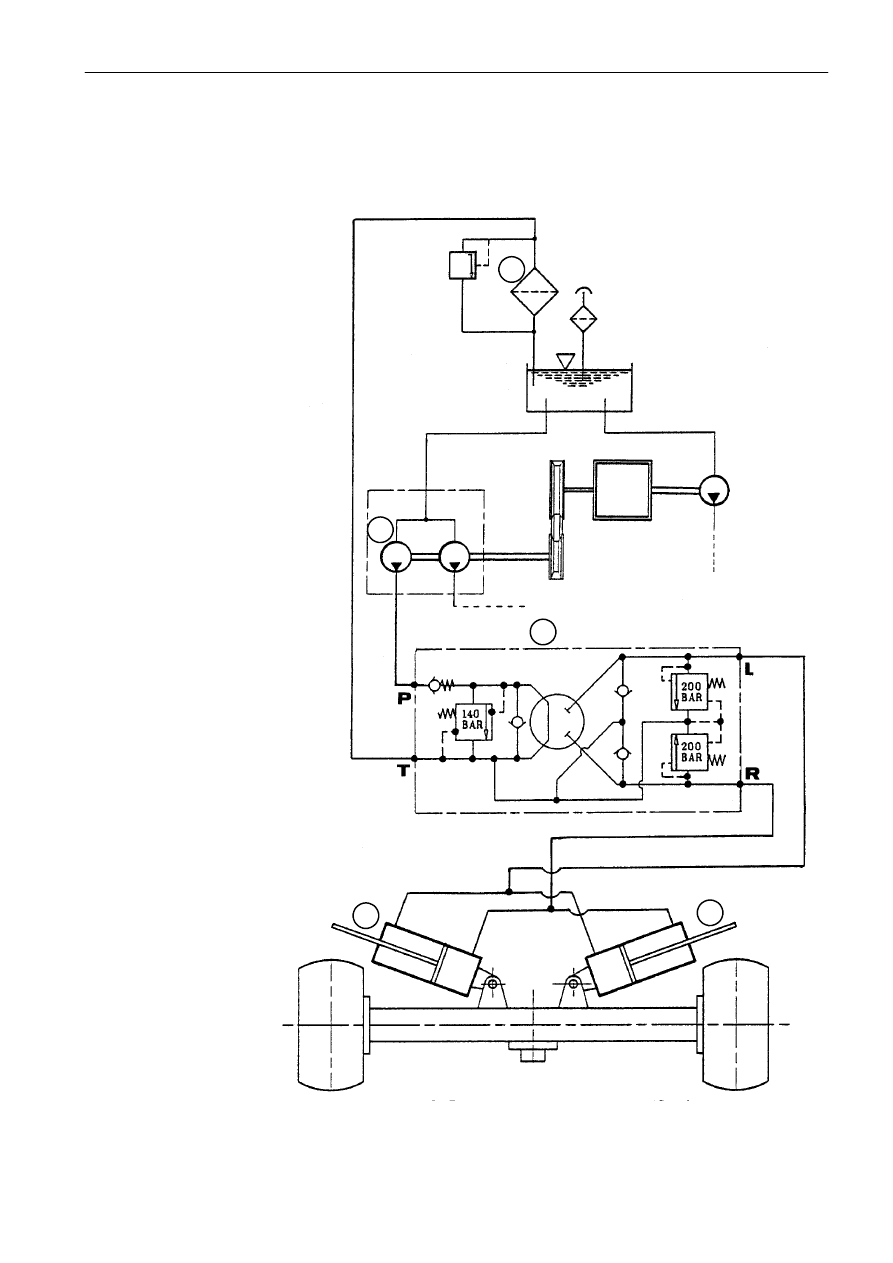

ГИДРАВЛИЧЕСКАЯ ДИАГРАММА ГИДРООБЪЕМНОГО РУЛЕВОГО УПРАВЛЕНИЯ

1

2

3

4

5

1.

фильтр с пропускной
способностью 25 мкм

2.

Шестернный насос

3.

Клапануправления
гидрообъемного рулевого управления

4.

Левый цилиндр

5.

Правый цилиндр

РАЗДЕЛ 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

4

327 208 090 - 01 - 2005

Подраздел 41 106 - ПОПЕРЕЧНЫЕ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ

Операция 4110620
Соединительные тяги
управляемых колес -
Регулировка рулевого
управления

Управляемые колеса должны иметь правильное
схождение

во

избежание

преждевременного

износа шин и облегчения перемещения по дороге.

Расстояние

между

управляемыми

колесами

спереди должно быть меньше, чем сзади (при
движении комбайна вперед).
Для

проверки

схождения

колес

и,

при

необходимости,

его

регулировки,

выполните

следующие действия:

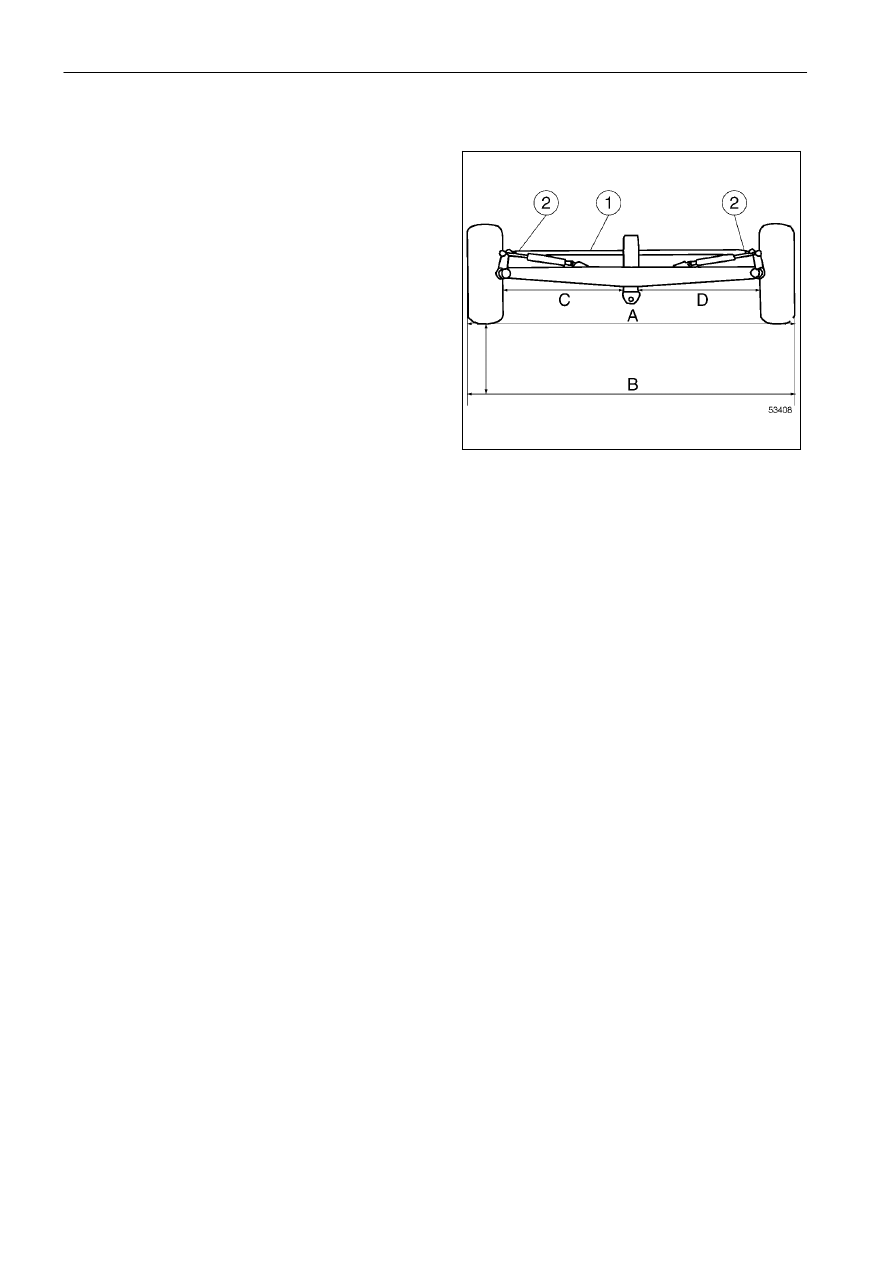

1. включите ручной тормоз и поднимите ось

таким образом, чтобы колеса оторвались от
земли;

2. выпрямите управляемые колеса с помощью

руля таким образом, чтобы расстояние С было
равно расстоянию D;

3. поместите два стержня на наружной стороне

двух шин, по осевой линии;

4. расстояние A между двумя шинами должно

быть на 5 мм меньше, чем расстояние B,
измеренное сзади, на расстоянии 1000 мм.
If necessary, adjust the coupling rod (1), screwing
it in or out, after loosening the nuts (2) of ball joints.

Then, lock the nuts of the ball joints.

1

РАЗДЕЛ 44 - ОСИ И КОЛЕСА

1

327 208 090 - 01 - 2005

Раздел 44 - ОСИ И КОЛЕСА

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

44000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Чертежи

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

44 151

Задняя ось

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5A

5B

6A

Регулируемая ось

Стандартное

Шейки оси

С бронзовыми втулками

Соединительная тяга

Регулируемая, с заданными

положениями

Шаровые шарниры

Самосмазывающиеся

РАЗДЕЛ 44 - ОСИ И КОЛЕСА

2

327 208 090 - 01 - 2005

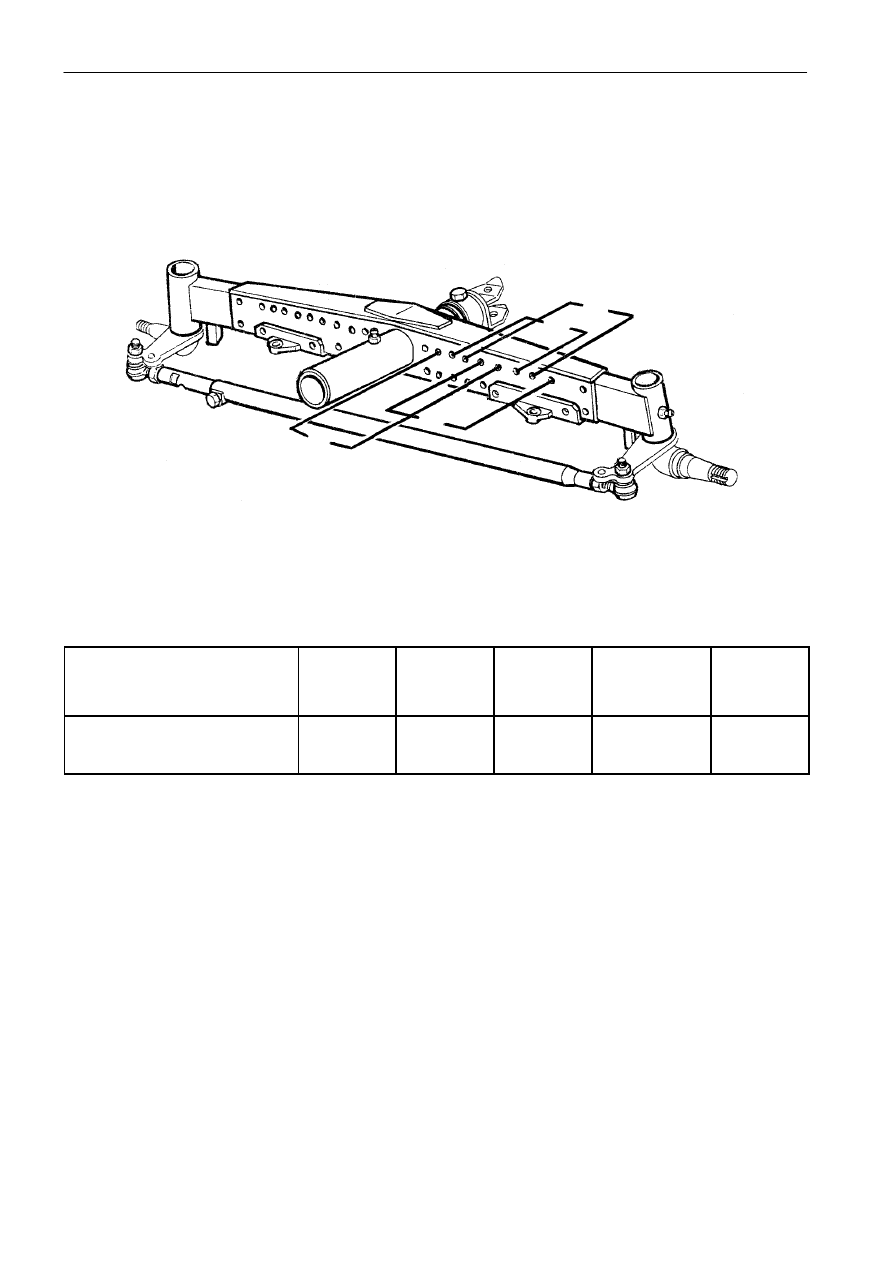

РЕГУЛИРУЕМАЯ ЗАДНЯЯ ОСЬ

P3

P1

P2

P

ПОЛОЖЕНИЕ ТЕЛЕСКОПИЧЕСКОЙ ТЯГИ

Задние колеса и положение

при сборке для данной

ширины оси

5A

5B

5B

6A

6A

16.0/70-20

460/70 R 24

P

P1

-

P1

-

P2

-

P2

-

P3

ПРИМЕЧАНИЕ: затяните все винты (P) крепления телескопических тяг моментом 220 Нм.
