Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 49

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

21

327 208 090 - 01 - 2005

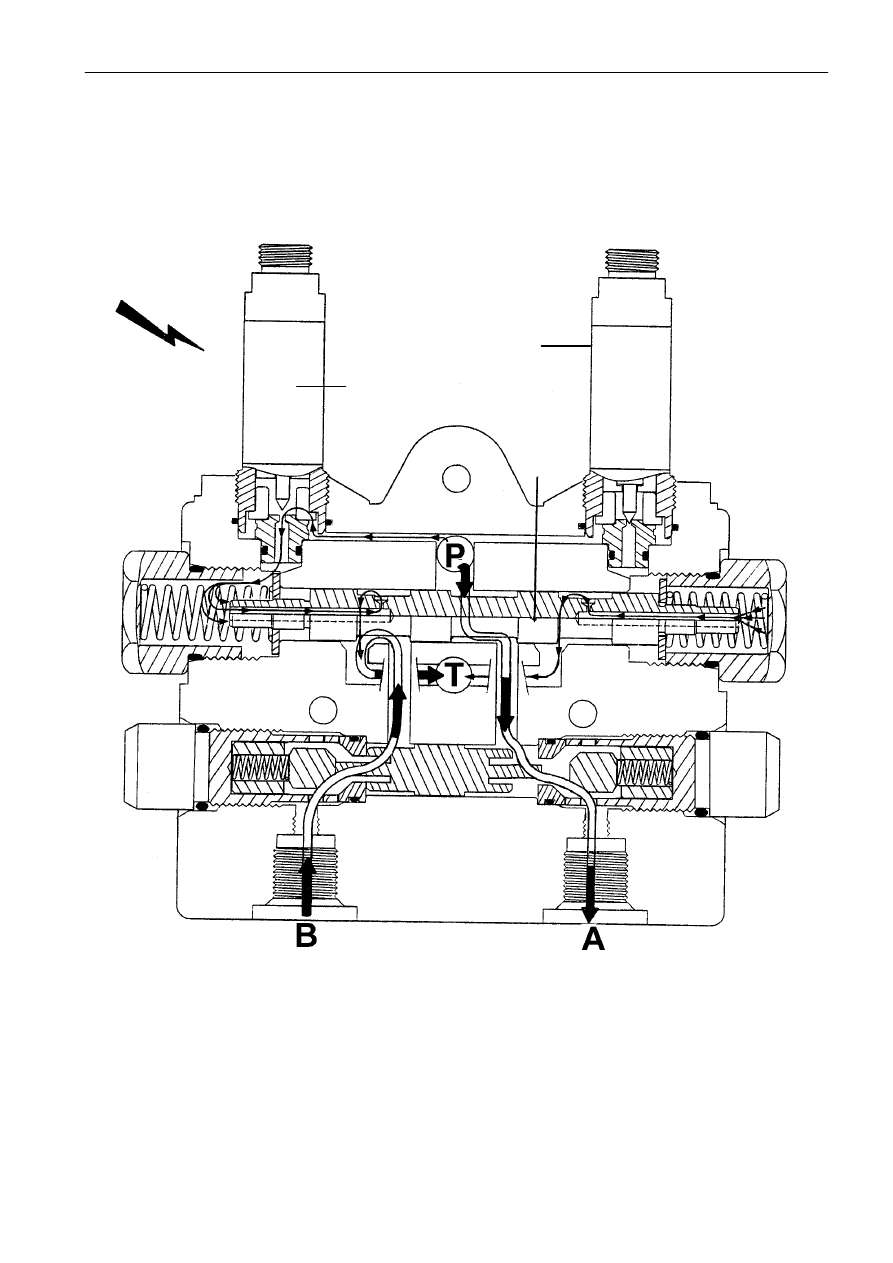

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ГОРИЗОНТАЛЬНОЕ

ПОЛОЖЕНИЕ МОТОВИЛА

- РАЗГРУЗОЧНАЯ ТРУБА

ПОЛОЖЕНИЕ УПРАВЛЕНИЯ

E7-E9

E6-E8

E6-E8.

Включено питание электромагнитного клапана (6-8, стр. 8-10): он смещает элемент (2), после
чего масло поступает из канала P в канал A и возвращается из канала B в канал T.

E7-E9.

Электромагнитный клапан (7-9, стр. 8-10) для управления перемещением в обратную сторону

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

22

327 208 090 -01 - 2005

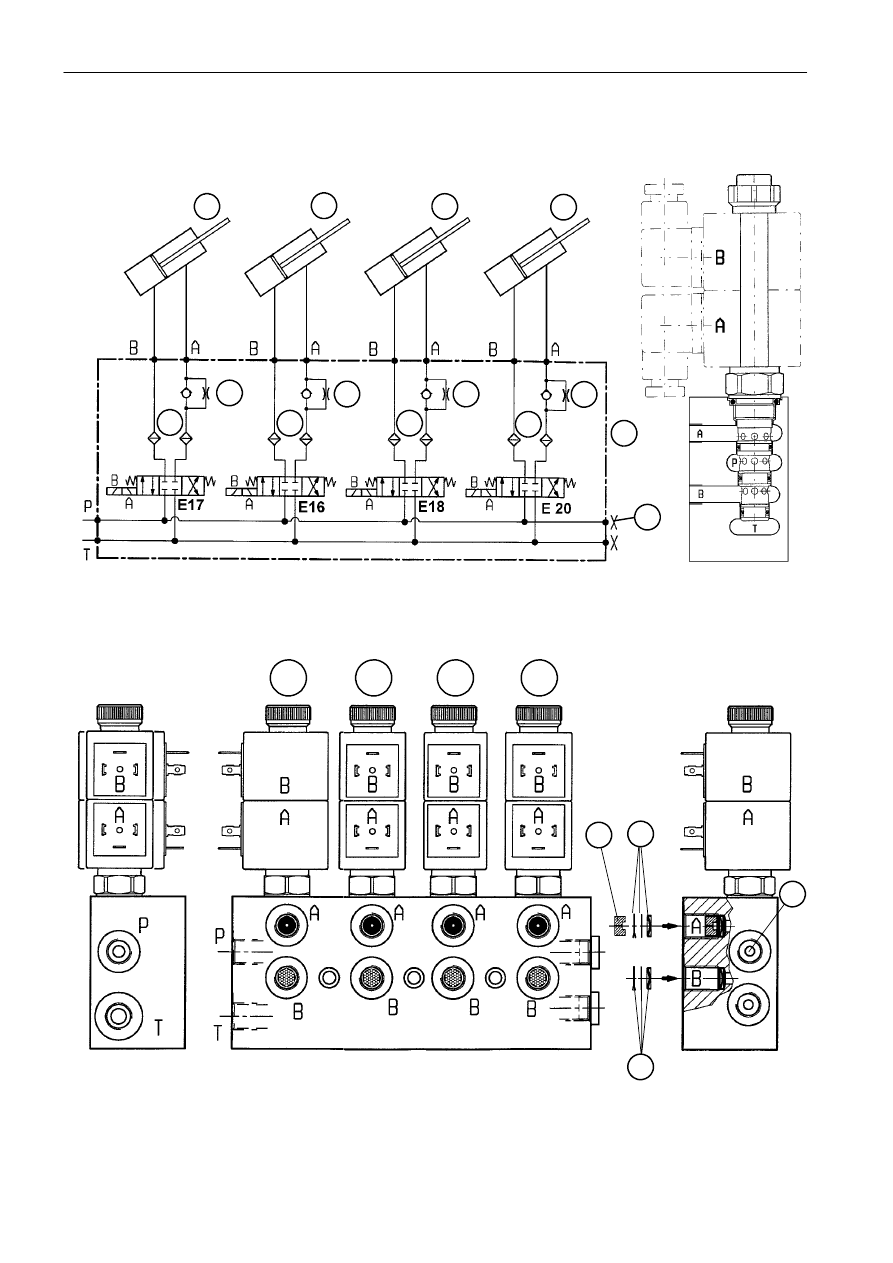

КОНТРОЛЬНЫЙ КЛАПАН С ЭЛЕКТРОГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ

31

21

23

24

24

24

25

25

25

20

26

24

25

25

E16

E17

E18

25

24

22

E20

1

1

2

2

3

3

4

4

1

1

2

2

3

3

4

4

26

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

23

327 208 090 - 01 - 2005

20 - Блок управляющих клапанов
21 - Цилиндр включения жатки
22 - Цилиндр включения разгрузки зернового бункера
23 - Цилиндр включения молотилки
24 - Однопоточный дроссель (отверстие Ш 0,5 мм)
25 - Фильтры
26 - Соединение для установки манометра на 85 бар (только для машин, не оснащенных устройством

бокового перемещения жатки)

31 - Цилиндр включения соломорезки (только на машинах, оснащенных данным оборудованием)

E 16 - Управляющий клапан включения разгрузки бункера
Е 17 - Электромагнитный клапан управления включением молотилки
Е 18 - Электромагнитный клапан управления включением жатки

Е 20 - Электромагнитный клапан включения соломорезки (только на машинах, оснащенных данным

оборудованием)

РАБОТА ЖАТКИ

ВКЛЮЧЕНИЕ:

при переключении рукоятки, расположенной на панели приборов, в верхнее положение
происходит

включение

питания электромагнитного

клапана

Е1,

установленного

в

обслуживающем распределительном клапане. Также питание подается на катушку А данного
клапана. Масло из канала Р поступает в канал А и заполняет камеру цилиндра со стороны
штока. Одновременно с этим происходит слив масла из противоположной камеры в
возвратную линию Т через канал В и тот же электромагнитный клапан.
Перемещение штока внутрь цилиндра вызывает натяжение ремня и срабатывание концевого
переключателя, который отключает питание перечисленных выше электромагнитных
клапанов, когда натяжитель ремня проходит мертвую точку.

ОТКЛЮЧЕНИЕ: при опускании управляющей рукоятки происходит подача питания на перепускной

электромагнитный клапанЕ1 и катушку В. При этом поток масла из канала Р поступает в
канал В и заполняет камеру цилиндра, противоположную штоку. Одновременно происходит
слив масла в возвратную линию Т через канал А и электромагнитный клапан.
Шток цилиндра ослабляет натяжение ремня и включает концевой переключатель, который
отключает питание электромагнитных клапанов.

ВАЖНО

ПРИМЕЧАНИЕ: - Включайте молотилку только на низких оборотах двигателя.

- Включение красного индикатора на панели приборов свидетельствует о подаче

питания на электромагнитные клапаны. Индикатор должен гореть в течение
нескольких секунд при включении и отключении клапанов. Если индикатор
горит постоянно, проверьте регулировку конечного переключателя и/или его
исправность.

ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ЭЛЕКТРОГИДРАВЛИЧЕСКОГО УПРАВЛЕНИя

ЦВЕТ КАБЕЛЯ

ФУНКЦИЯ

ПРИВОД

ОБСЛУЖИВАЮЩЕГО

КЛАПАНА

ПИТАНИЕ

ОБСЛУЖИВАЮЩЕГО

КЛАПАНА

M - BN

L

/ CN

L

Управление включением/отключением
разгрузки бункера

♦

E1 - E16

Первое положение ключа

зажигания

M - GN

L

/ ZN

L

Управление включением/отключением
молотилки

♦

E1 - E17

Первое положение ключа

зажигания

M - AN

L /

RN

L

Управление включением/отключением
жатки

♦

E1 - E 18

Первое положение ключа

зажигания

.M - VN

L /

HN

L

Управление включением/отключением
соломорезки (только для машин,
оснащенных данным оборудованием)

♦

E1 - E 20

С включенным

дефлектором

соломорезки и опущенным

разбрасывателем

соломенной сечки

(

♦

) Электромагнитный клапан Е1, расположенный на управляющем распределительном клапане.

ТАБЛИЦА ЦВЕТОВ КАБЕЛЕЙ

Предупреждение: данная таблица используется только для дополнительного кабеля, предназначенного
для электрогидравлического управления и питания системы боковых перемещений жатки.

A = голубой - B = белый - C = оранжевый - G = желтый - H = серый - L = синий - M = коричневый

N = черный - R = красный - S = розовый - V = серый - Z = фиолетовый

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

24

327 208 090 -01 - 2005

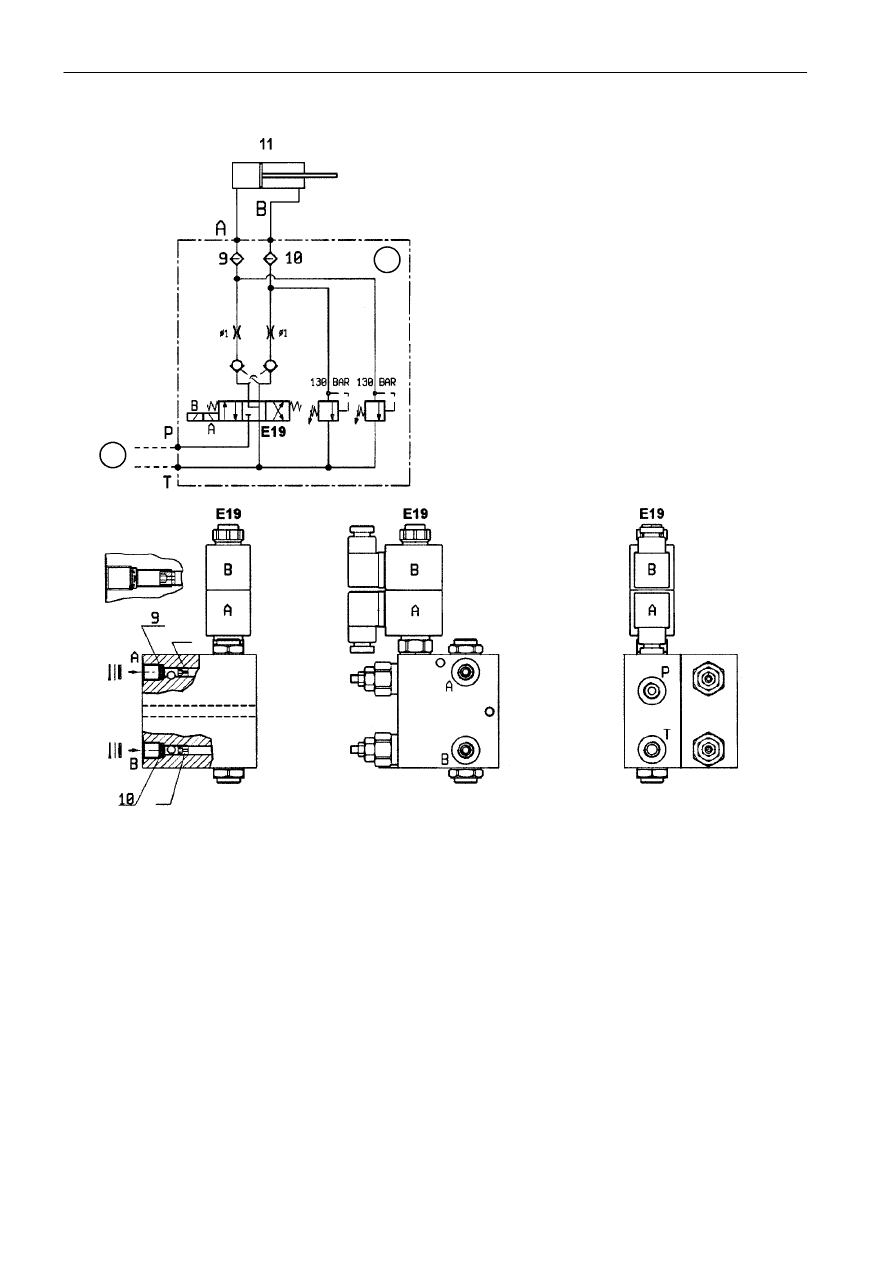

Подраздел 35 602 КЛАПАН УПРАВЛЕНИЯ БОКОВЫМ ДВИЖЕНИЕМ ЖАТКИ

(ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)

1

2

7

8

6

6

6

3

4

5

4

3

5

6

3

4

7

8

1.

Соединение с клапаном управления электрогидравлическим включением

2.

Управляющий клапанрегулировки положения жатки

3.

Предохранительный клапан на линии В

4.

Предохранительный клапан на линии A

5.

Запорный клапан

6.

Запорный клапан

7.

Гидравлический дроссель на канале А (1 мм)

8.

Гидравлический дроссель на канале B (1 мм)

9.

Фильтр на канале А (3 компонента)

10. Фильтр на канале B (3 компонента)

11. Позиционирующий цилиндр жатки
