Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 44

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

1

327 208 090 - 01 - 2005

Раздел 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

35 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Расположение компонентов

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Гидравлическая схема

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Обслуживающий распределительный клапан

10

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Виды в разрезе деталей распределительного клапана

12

. . . . . . . . . . . . . . . . . . .

Распределительный клапан электрогидравлического управления

22

. . . . . . . .

35 602

Контур выравнивания жатки

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

00 900

Поиск и устранение неисправностей

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 310

Описание работ с управляющим клапаном

38

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 410

Контур регулировки вертикального положения жатки

43

. . . . . . . . . . . . . . . . . . . .

СПЕЦИФИКАЦИЯ

ГИДРАВЛИЧЕСКИЙ РЕЗЕРВУАР

ТИП МАСЛА

BP SUPER HYDRAULIC 46

Объем масла в резервуаре:

20 л

Объем масла в контуре и резервуаре:

31 л

Фильтр возвратной линии

1 шт., 25 микрон, спр. ¹ 322736650

ВАЖНО: для проверки работы гидравлической

и гидростатической

систем необходимо

использовать блок манометров с соответствующими шлангами и разъемами, поз.
327700050.

ПРИМЕЧАНИЕ: - Включайте молотилку только на низких оборотах двигателя.

- Включение красного индикатора на панели приборов свидетельствует о подаче

питания на электромагнитные клапаны. Индикатор должен гореть в течение
нескольких секунд при включении и отключении клапанов. Если индикатор
горит постоянно, проверьте регулировку конечного переключателя и/или его
исправность.

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

2

327 208 090 -01 - 2005

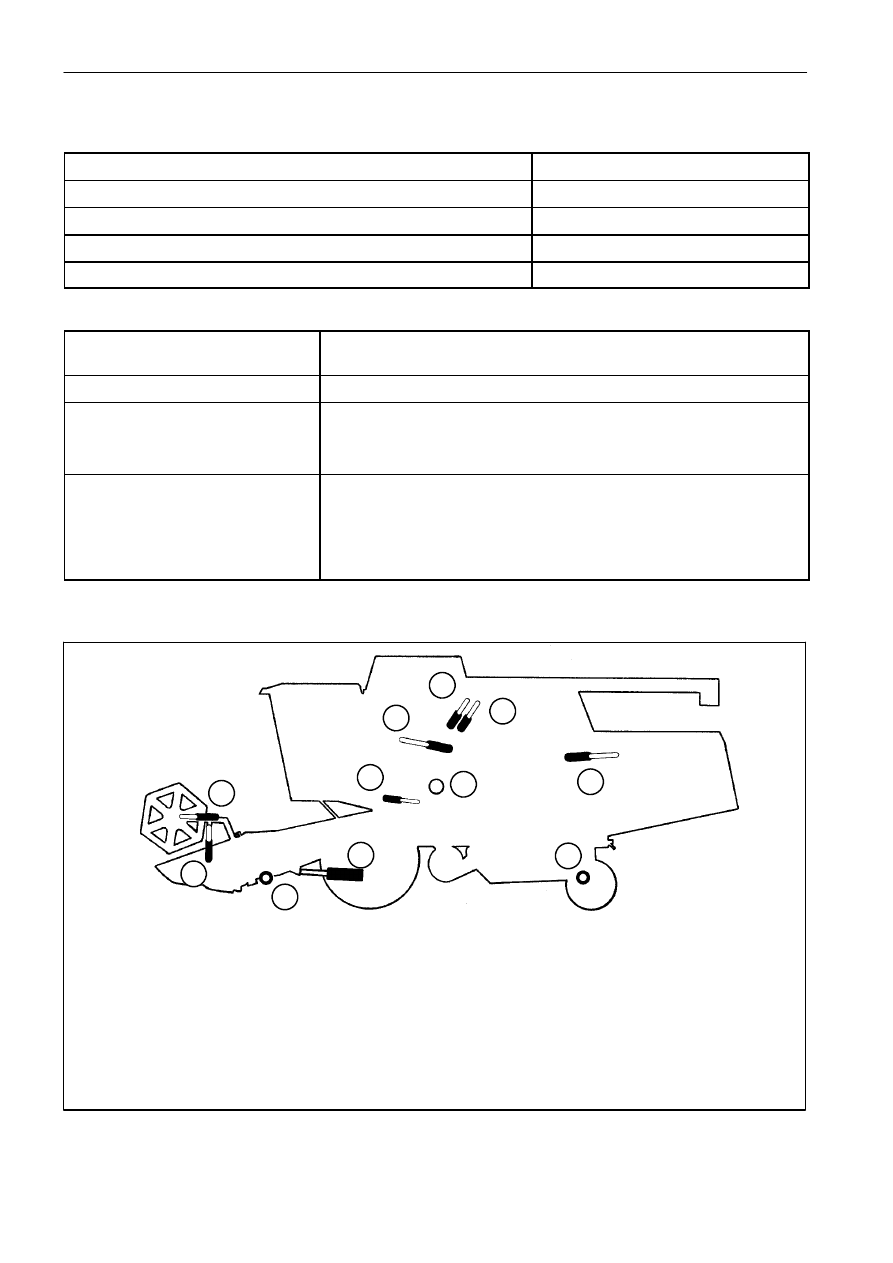

ОБСЛУЖИВАЮЩИЙ ГИДРАВЛИЧЕСКИЙ НАСОС И ГИДРАВЛИЧЕСКИЙ НАСОС УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ

Тип насоса

тип передачи

Трансмиссия

тип ремня

Частота вращения насоса

2380 об/мин

Производительность обслуживающего насоса

25,5 л/мин

Производительность насоса усилителя рулевого управления

14 л/мин

ОБСЛУЖИВАЮЩИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

Тип распределительного клапана

с элементами, которые управляются электромагнитным
клапаном

Тип электромагнитного клапана

нормально открытый (1) - нормально закрытый (12)

Элементы одностороннего
действия

подъем жатки.

подъем мотовила;

вариатор битера

Элементы двустороннего
действия

движение мотовила вперед;

разгрузочная труба;

боковое перемещение жатки (дополнительное оборудование -
располагается в левой части машины, рядом с управляющим
клапаном электрогидравлического управления).

РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ

2

1

3

4

6

5

7

1

8

9

10

11

1.

Цилиндры подъема мотовила (2)

2.

Цилиндры перемещения мотовила вперед (2)

3.

Цилиндры регулиров ки положения жатки (если
предусмотрены)

4.

Цилиндры подъема жатки (2)

5.

Цилиндр управления положением разгрузочной
трубы

6.

Цилиндр вариатора частоты вращения битера

7.

Цилиндры усилителя рулевого управления (2)

8.

Цилиндр включения/отключения жатки

9.

Цилиндр включения/выключения молотилки

10. Цилиндр

включения/выключения

системы

разгрузки зернового бункера

11.

Цилиндр включения/выключения соломорезки
(если предусмотрена)

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

3

327 208 090 - 01 - 2005

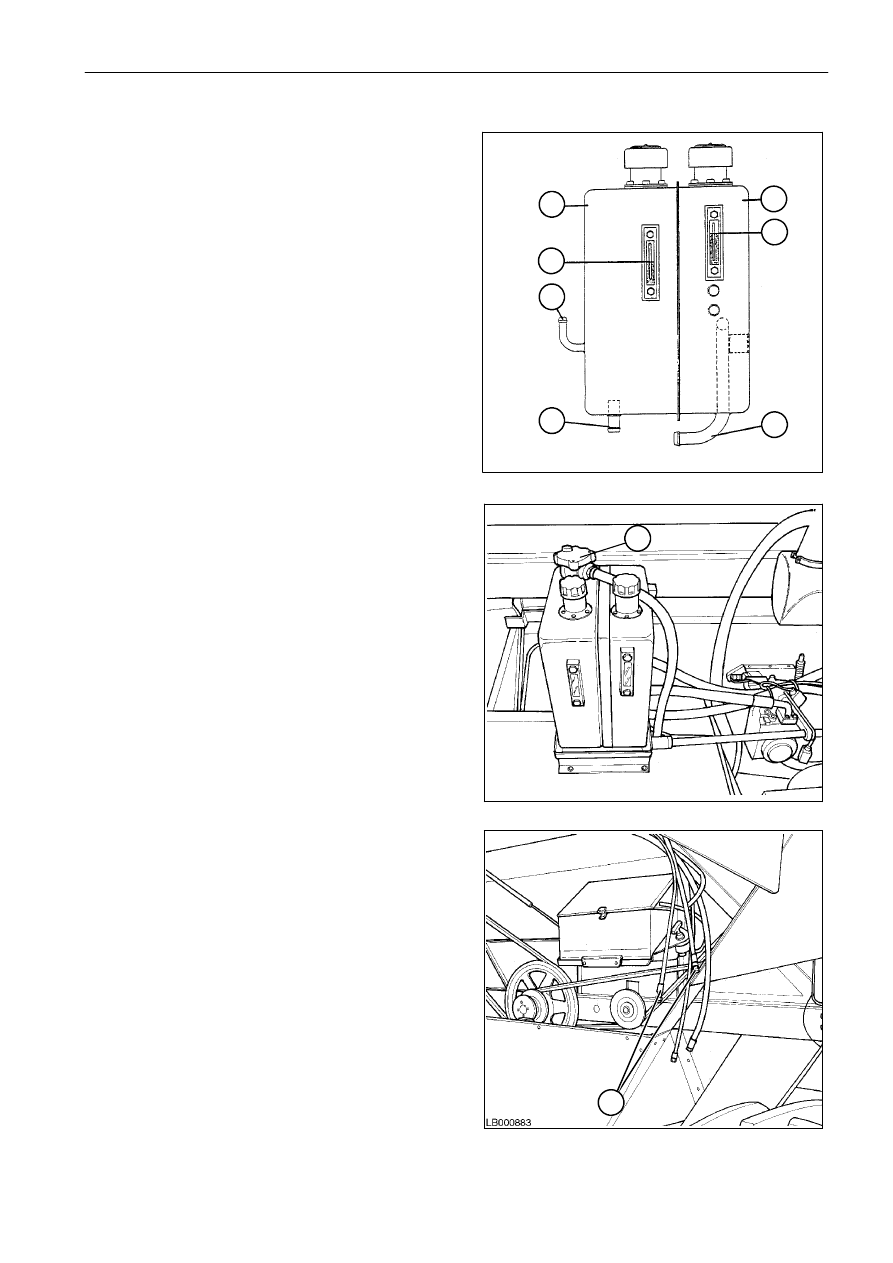

РЕЗЕРВУАР ДЛЯ МАСЛА

1.

Вспомогательная секция резервуара:
емкость 20 л (на ровной поверхности)

2.

Отсек резервуара, предназначенный для
гидростатического привода емкость 20 л
(на ровной поверхности)

3.

Уровень масла при контакте жатки с землей
(1/2 указателя)

4.

Уровень масла - холодное состояние
(1/2 указателя)

5.

Заборный

трубопровод

вспомогательного

насоса

6.

Возвратный трубопровод вспомогательного
насоса

7.

Hydrostatic pump return pipe

8.

Фильтр вспомогательной линии (25 микрон) -
спр. ¹ 322736650
Замену фильтра необходимо выполнять
после первых 50 часов работы, затем
каждые 450 часов работы и перед началом
сезона полевых работ.

9.

Заглушки отверстий для слива масла из
гидравлической и гидростатической
систем

ПРИМЕЧАНИЕ: заглушка

для

слива

масла

гидростатической системы осна-
щена уплотнительным кольцом.

1

3

6

5

2

4

7

2

3

8

4

9

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

4

327 208 090 -01 - 2005

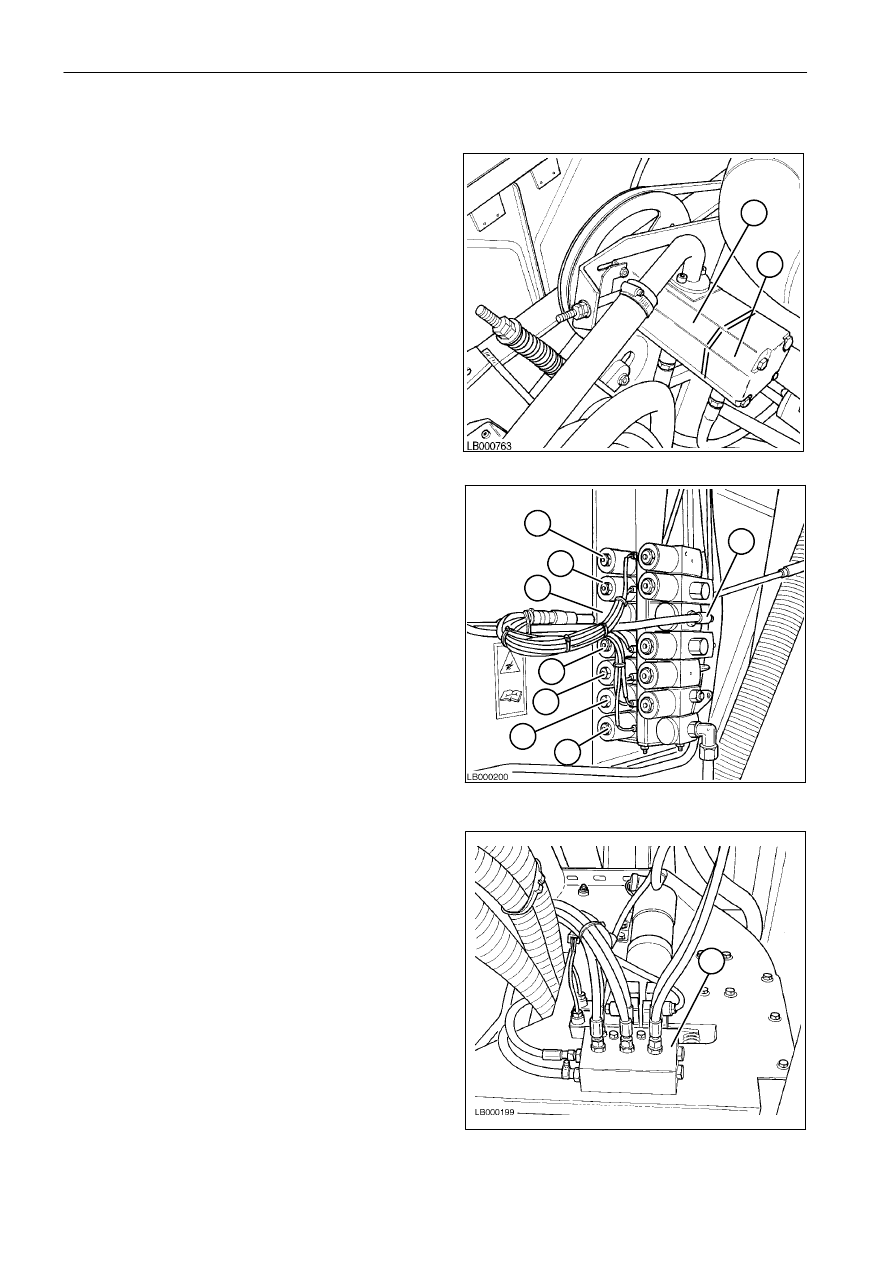

УПРАВЛЯЮЩИЕ КЛАПАНЫ И ГИДРАВЛИЧЕСКИЕ НАСОСЫ

P

7

6

5

1

2

4

Клапанный блок для обслуживания оборудования

1.

Элемент перепускного управляющего клапана

2.

Элемент клапана управления вертикальным
положением жатки

3.

Элемент клапана регулировки вертикального
положения мотовила

4.

Элемент клапана регулировки горизонтального
положения мотовила

5.

Элемент управляющего клапана ограничителя
потока и давления

6.

Элемент

управляющего

клапана

трубы

разгрузки бункера

7.

Элемент клапана управления вариатором
частоты вращения битера

P.

Питание

управляющего

клапана

электро-

гидравлического управления

5

6

9.

Корпус обслуживающего насоса (C = 25,5 л/мин)

33. Корпус насоса усилителя рулевого управления

(P = 14 л/мин)

7

20

20. Управляющий

клапанный

блок

электро-

гидравлического управления

9

33

3
