РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

1

327 208 090 - 01 - 2005

Раздел 33 - ТОРМОЗА

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

33000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Моменты затяжки соединений

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вид сбоку

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 110

Ручной тормоз

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 202

Гидравлические тормоза

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип

-

Рабочий тормоз . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Ручн ой тормоз . . . . . . . . . . . . . . . . . . . . . . . . . . .

Управление

-

Рабочий тормоз . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Ручн ой тормоз . . . . . . . . . . . . . . . . . . . . . . . . . . .

Дисковый, работает на выходной полуоси
дифференциала.
Дисковый, на промежуточном валу трансмиссии.

Гидравлический, с отдельными педалями
(с возможностью соединения при помощи
штифта).

Механический, с помощью рычага.

Материал тормозного диска рабочего
тормоза . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Материал тормозного диска ручного тормоза . .

Сталь

Сталь

Толщина и диаметр диска:

-

Рабочий тормоз, диаметр

мм

. . . . . . . . . . . . . .

-

Рабочий тормоз, толщина

(для комбайнов, оснащенных 5 клавишными
соломотрясами)

мм

. . . . . . . . . . . . . . . . . . . . . . . . .

-

Рабочий тормоз, толщина (для комбайнов

с 6 клавишными соломотрясами)

мм

. . . . . . . . . .

-

Ручной тормоз, диаметр

мм

. . . . . . . . . . . . . . .

-

Ручной тормоз, толщина

мм

. . . . . . . . . . . . . . .

340

23

16

250

12

Гидроуправлен ие гидравлического н асоса . . . . .

С двумя главными цилиндрами, независимо друг
от друга управляемыми двумя педалями тормоза.

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

2

327 208 090 - 01 - 2005

МОМЕНТЫ ЗАТЯГИВАНИЯ СОЕДИНЕНИЙ

Затягиваемые детали

Момент

Затягиваемые детали

Нм

Винт крепления тормозного суппорта на опоре,
для комбайнов с 5 клавишными соломотрясами . . . . . . . . . .

Гайка крепления тормозного суппорта на опоре,
для комбайнов с 6 клавишными соломотрясами . . . . . . . . . .

460

120

Винт крепления полукорпуса тормозного суппорта,
для комбайнов с 5 клавишными соломотрясами . . . . . . . . . .

Винт крепления полукорпуса тормозного суппорта,
для комбайнов с 6 клавишными соломотрясами . . . . . . . . . .

180 - 200

100 - 110

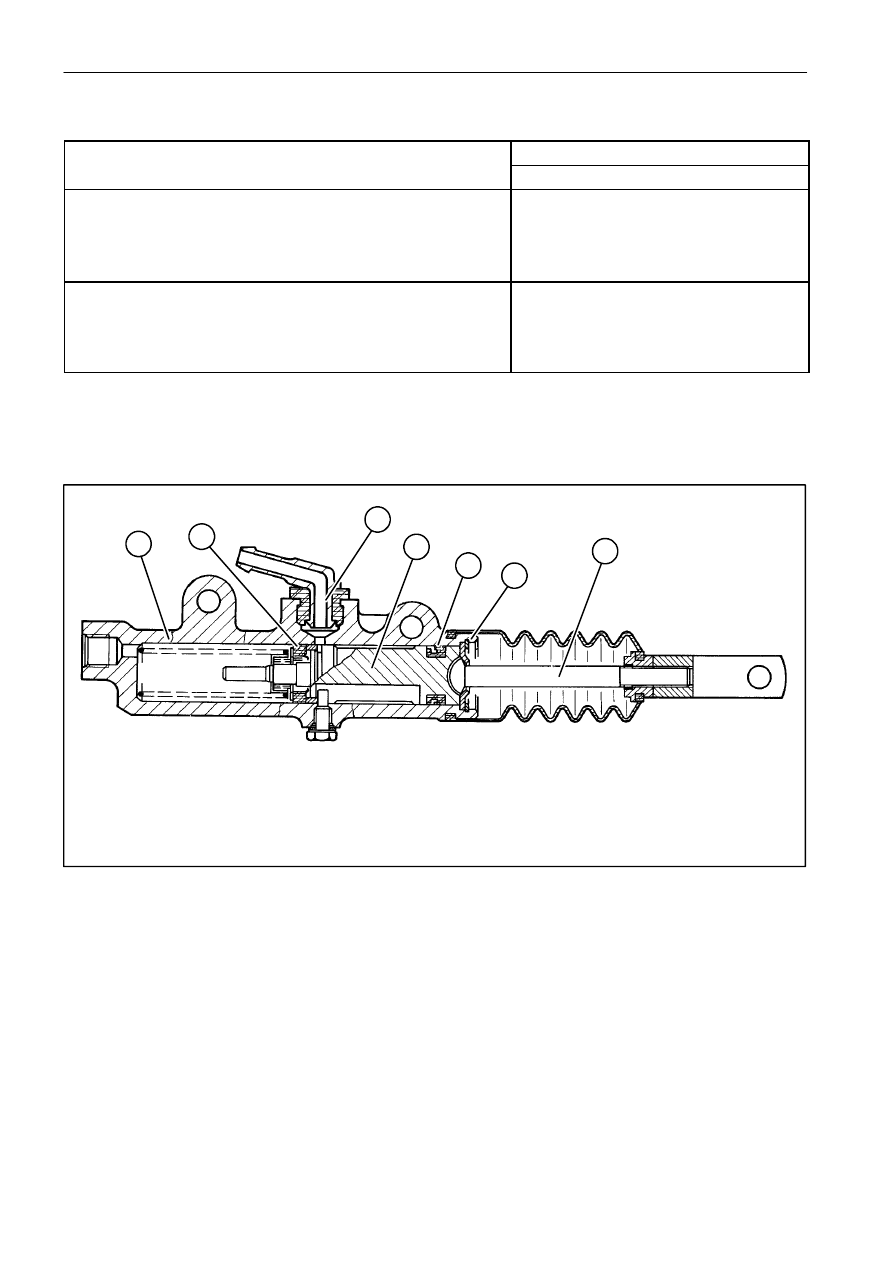

НАСОС УПРАВЛЕНИЯ РАБОЧЕГО ТОРМОЗА В РАЗРЕЗЕ

4

5

7

2

6

1

3

1

1 -

Стопорное кольцо

2 -

Ведущий поршень

3 -

Шток

4 -

Корпус насоса

5 -

Центральный уплотнитель

6 -

Задний уплотнитель

7 -

Соединительное уплотнение
трубки питания насоса

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

3

327 208 090 - 01 - 2005

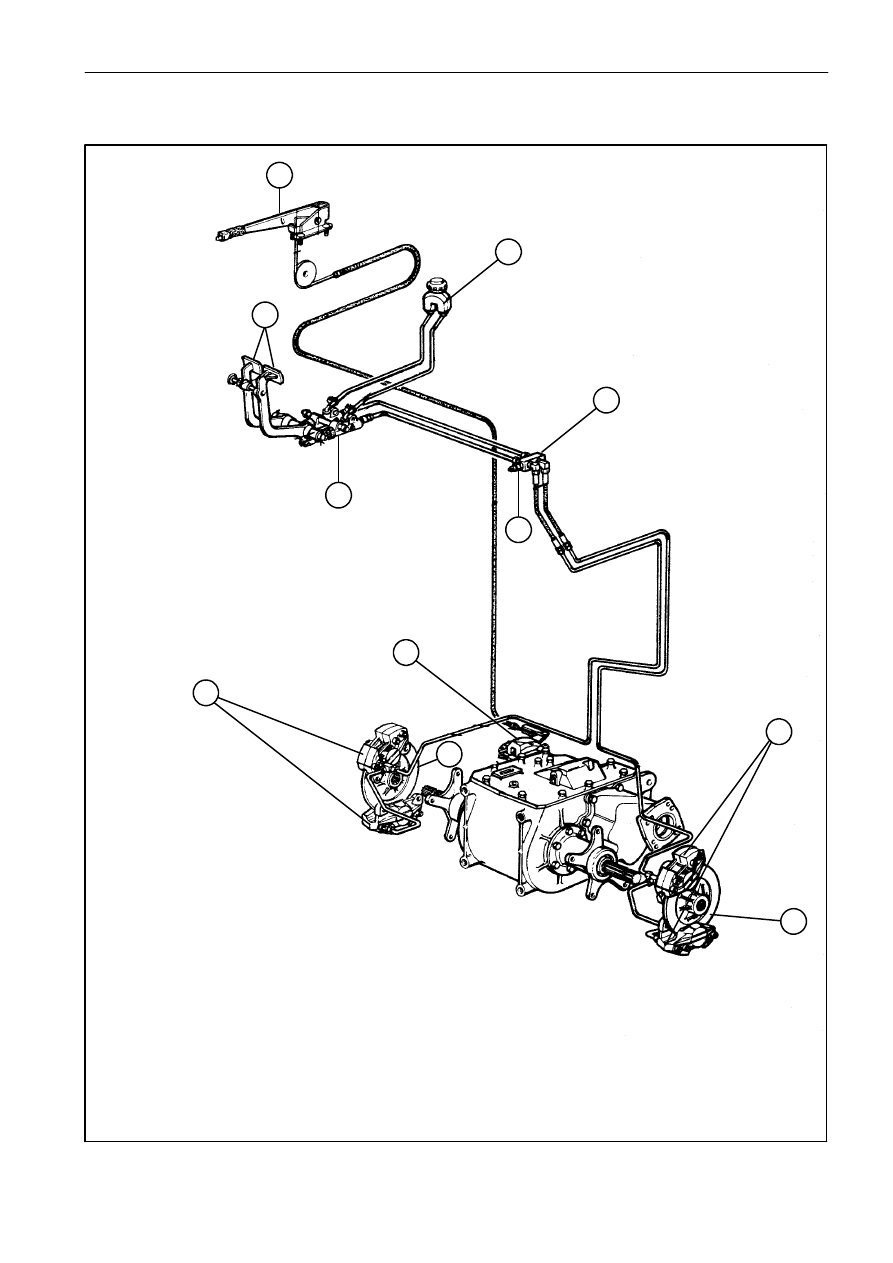

РАБОЧИЙ И РУЧНОЙ ТОРМОЗ В РАЗРЕЗЕ

8

3

1

2

4

5

9

7

6

6

7

1 -

Бак для тормозной жидкости: capacity 0.30 l - BP DOT 4 BRAKE FLUID

2 -

Главный тормозной цилиндр

3 -

Педаль

4 -

Тормозной компенсатор

5 -

Реле включения стоп-сигналов

6 -

Brake caliper (Single caliper for 5A and 5B - Double caliper for 6A)

7 -

Тормозной диск

8 -

Рычаг ручного тормоза

9 -

Суппорт ручного тормоза

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

4

327 208 090 - 01 - 2005

ОПИСАНИЕ РАБОТЫ

РАБОЧИЕ ТОРМОЗА

Рабочие

тормоза

оснащены

гидравлическим

приводом.

Два тормозных цилиндра (отдельный для каждой
педали) располагаются под кабиной оператора и
соединены с соответствующими педалями с
помощью тяг.

Управлять цилиндрами можно одновременно или
по отдельности, в последнем случае педали
соединяют с помощью штифта.

Нагнетательный

трубопровод

присоединен

к

механизму тормозного компенсатора, который
обеспечивает

сбалансированное

торможение

даже если тормозные диски или накладки имеют
разную степень износа.

Жидкость в оба управляющих насоса подается из
одного бачка,

расположенного в

кабине за

сиденьем водителя.

Тормозные диски (по одному на каждом из задних
колес)

размещаются

на

выходе

корпуса

трансмиссии и с помощью шлицев устанавливаются
на валах колес.

РУЧНОЙ ТОРМОЗ

Ручной тормоз приводится в действие вручную с
помощью рычага, расположенного справа от
сиденья

оператора,

и

воздействует

на

промежуточный вал.

При перемещении рычага ручного тормоза тяга
смещает тормозной суппорт и затормаживает
диск, удерживая комбайн.

ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправности

Возможные причины

Способы устранения

Педали тормоза нажимаются
с большим усилием.

1.

Заедание главного
цилиндра.

2.

Линии управления тормоза
засорены или пережаты.

Замените главный тормозной
цилиндр.

Прочистите или замените линии
привода.

Тормоза срабатывают при
отпущенных педалях
управления.

1.

Заблокированы поршни
тормозных цилиндров.

2.

Заедание поршней
суппортов.

Высвободите поршень и, если
необходимо, замените
тормозные цилиндры.

Замените тормозные цилиндры.

При торможении слышен шум. 1.

Изношены фрикционные
элементы тормозного диска.

Замените тормозные диски.

Большой ход педалей
тормоза.

1.

Попадание воздуха в
тормозную систему.

2.

Изношены тормозные
цилиндры.

3.

Утечка тормозной жидкости
в линии привода тормоза.

Удалите воздух из тормозной
системы.

Замените тормозные цилиндры.

Устраните причины утечки.

(продолжение)
