Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 9

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

20

327 208 090 - 01 - 2005

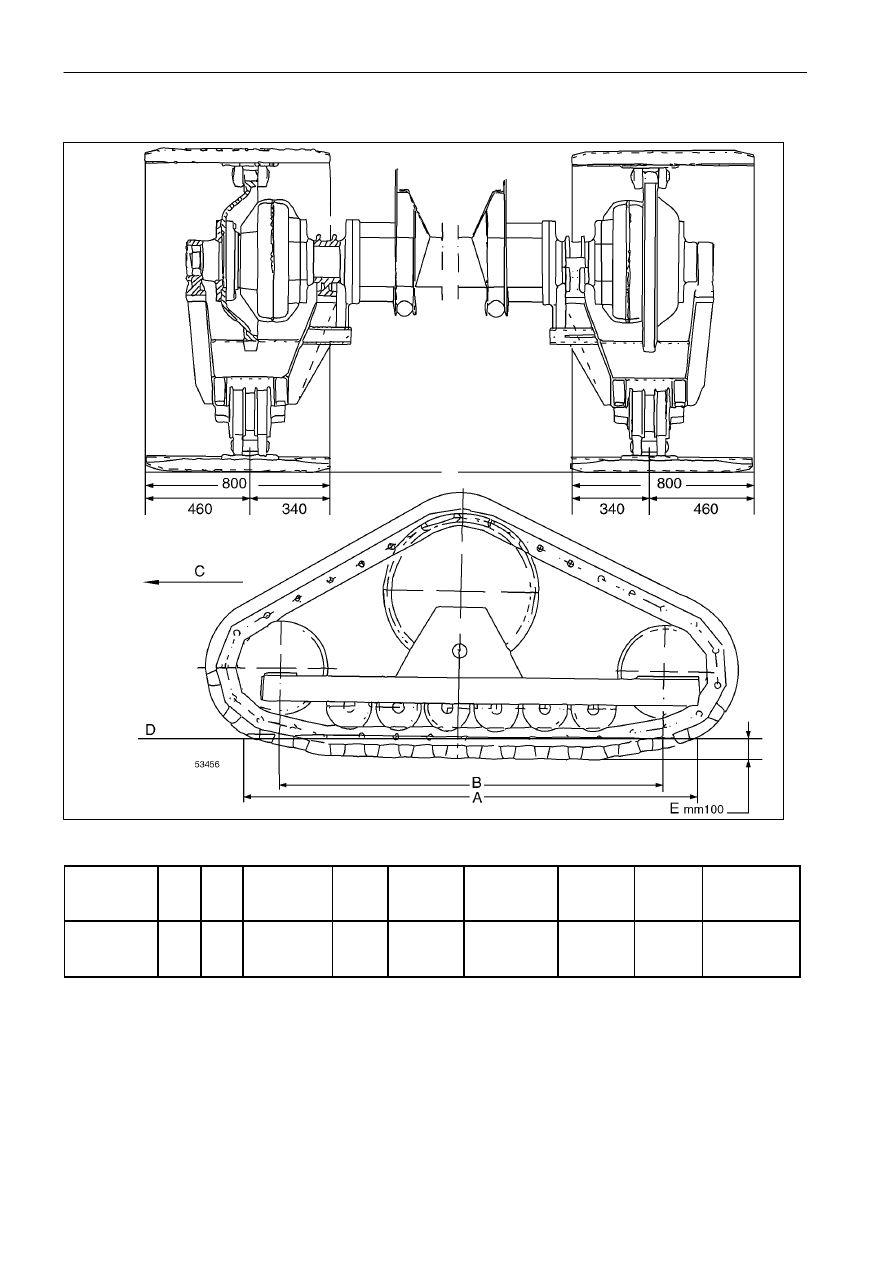

КОЛЕСНО-ГУСЕНИЧНЫЙ

ТИП

МАШИНЫ

A

мм

B

мм

C

D

E

ШАГ ЗВЕНА

ГУСЕНИЦЫ

мм

КОЛОДКИ

n

РОЛИКИ

n

ШИРИНА

ЖАТКИ

см

5A
5B
6A

2325

2035

направление

движения

линия

грунта

видимое

рабочее

положение

171

35x2

6x2

480
540
600

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

21

327 208 090 - 01 - 2005

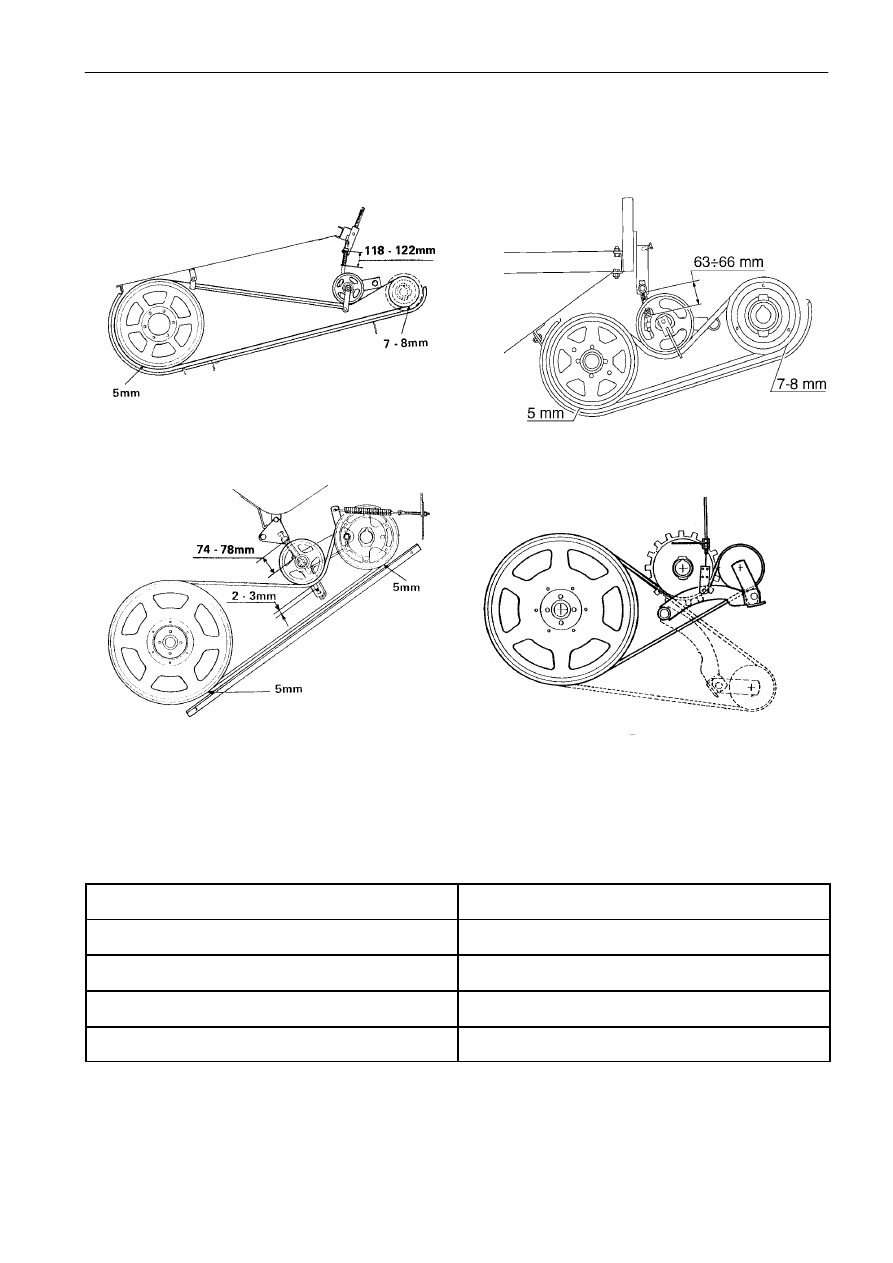

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ

A

B

C

D

ОПИСАНИЕ

ДЛИНА СЖАТОЙ ПРУЖИНЫ, мм

A -

Управление заднего битера

118 - 122

B -

Управление разгрузки зернового бункера

63 - 66

C -

Управление верхнего вала элеватора

74 - 78

D -

Управление реверсивного механизма

----

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

22

327 208 090 - 01 - 2005

A

B

C

D

3

4

1

2

0 мм

1

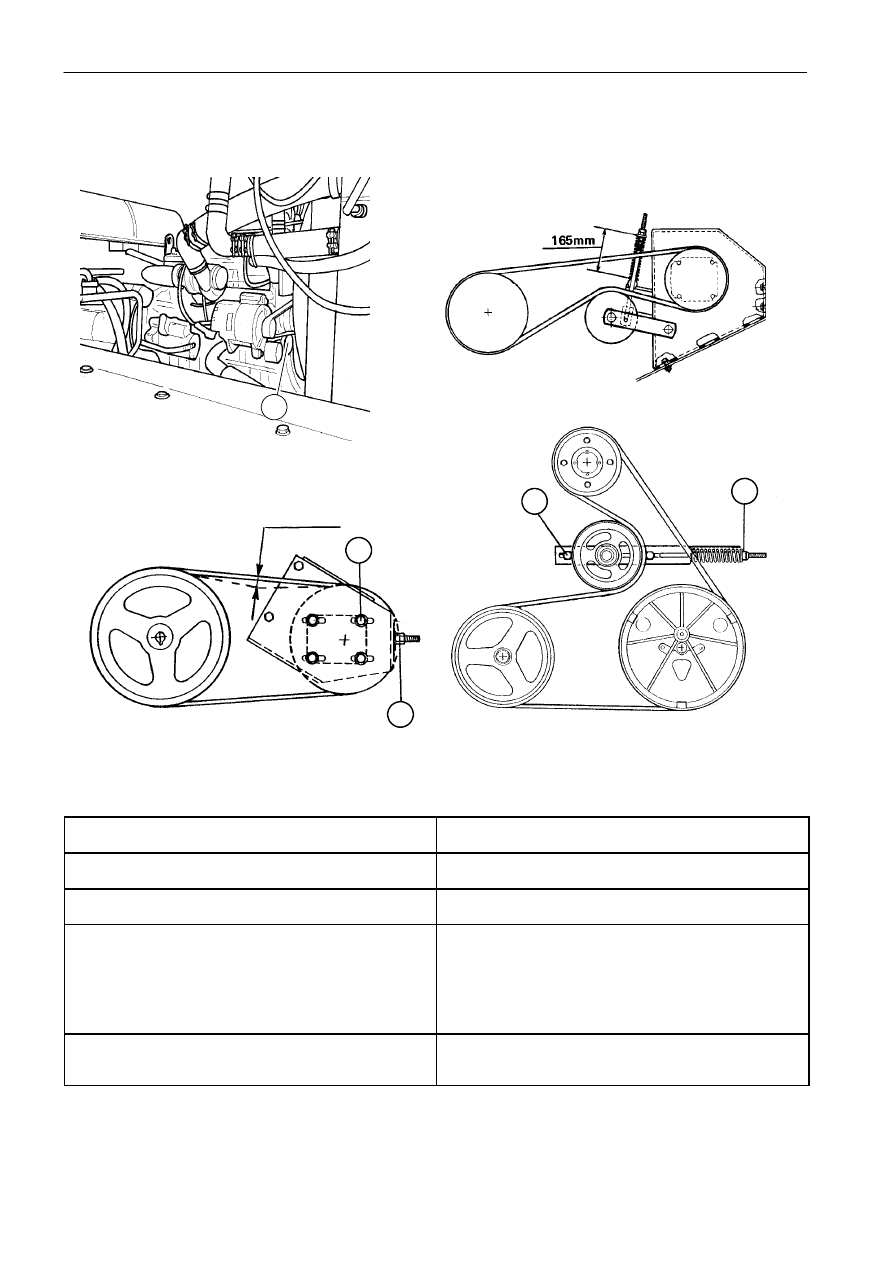

ОПИСАНИЕ

НАТЯЖЕНИЕ

A -

Управление водяного насоса и генератора

автоматический натяжитель (1)

B -

Управление гидростатического насоса

пружин а сжата до 160 - 165 мм

C -

Управление рабочего насоса

Управление насоса системы выравнивания

Нагрузка 45 Н

Отклонение 8 мм

Предостережение: во избежание повреждения
подшипника и уплотнителя рабочего насоса или
насоса системы выравнивания не натягивайте
ремень ”C” слишком сильно.

D -

Управление зернового шнека и шнека
недомолота

пружина сжата до 130 мм

ПРИМЕЧАНИЕ: натяжение ремня (C) создается натяжителем (2), после ослабления винта (1).

Натяжение ремня (D) обеспечивается натяжителем (4), при ослаблении винта (3).

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

23

327 208 090 - 01 - 2005

A

B

C

D

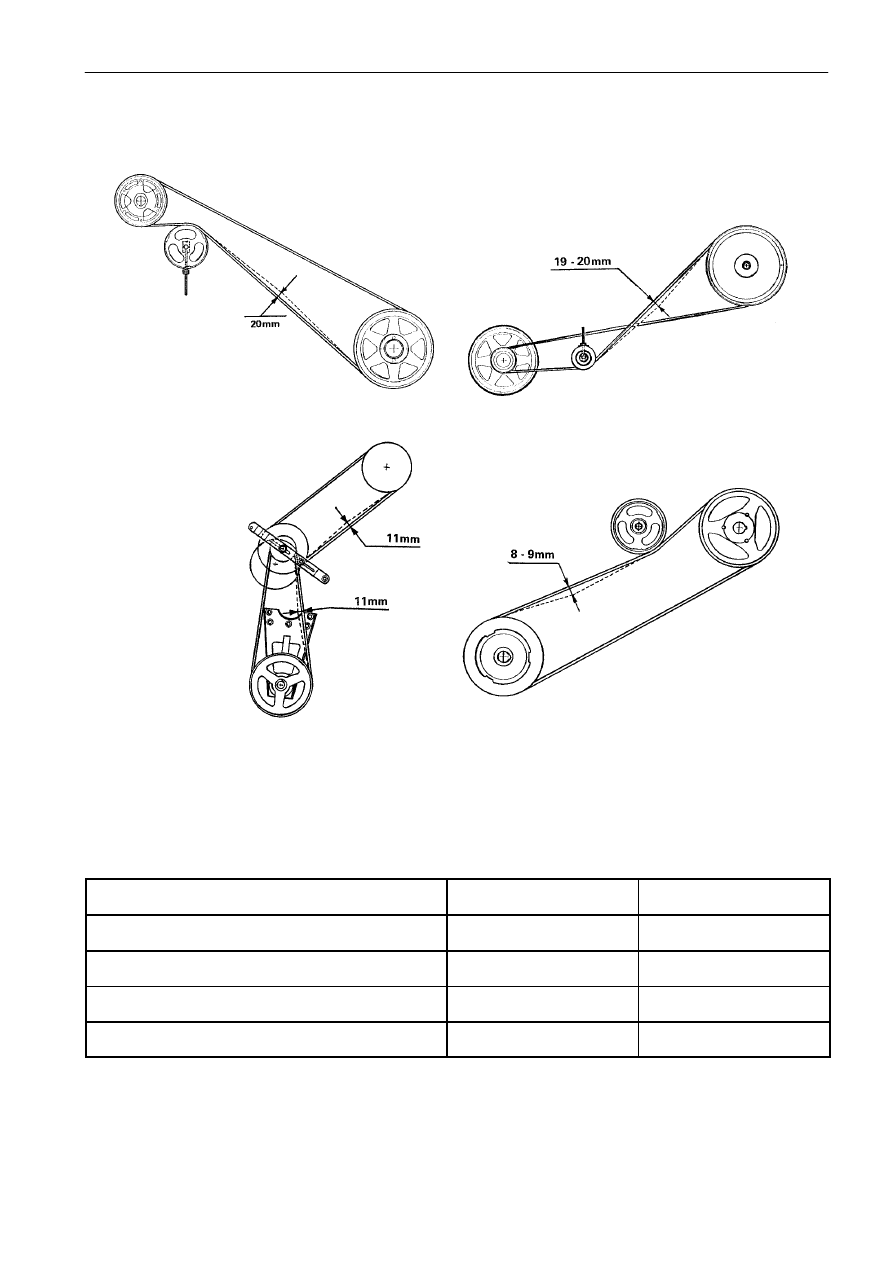

ОПИСАНИЕ

НАГРУЗКА, Н

ОТКЛОНЕНИЕ, мм

A -

Управление главной трансмиссии

80

20

B -

Управление клавишного соломотряса

100 - 120

19 - 20

C -

Управление вариатора вентилятора

30 - 40

11

D -

Управление переключателя ножей

70 - 80

8 - 9
