8.1.12 Эксплуатация без зернодробилки

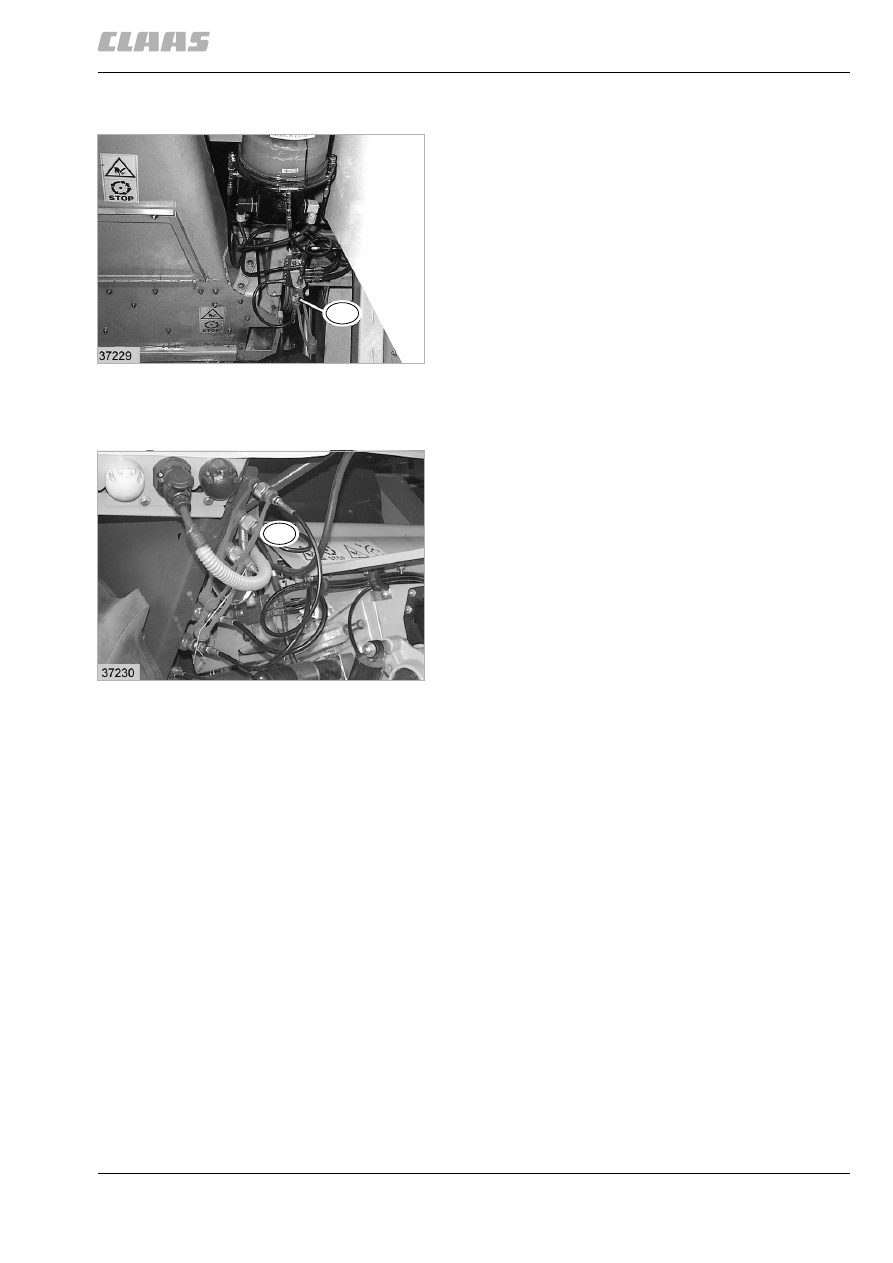

При эксплуатации машины без зернодробилки
соединить смазочную линию от выхода главного
распределителя через быстроразъемную муфту с
выводом обратной линии (RC).

(рис. 11)

34501

8.1.13 Эксплуатация с приставкой без
централизованной системы смазки

Система централизованной смазки для приставок
является дополнительной оснасткой. – Следует
соблюдать указания изготовителя в руководстве по
монтажу и эксплуатации!

При установленной системе централизованной
смазки для приставок и эксплуатации машины без
приставки (с централизованной смазкой).

Подключить быстроразъемную муфту (SK-V)
к быстроразъемной муфте обратной линии (RV)!

– см. схему централизованной смазки

(рис. 12)

11

12706

RC

12

12707

RV

476

8 Централизованная система смазки
8.2 Замена трубопроводов системы смазки

9359

8.2 Замена трубопроводов
системы смазки

34502

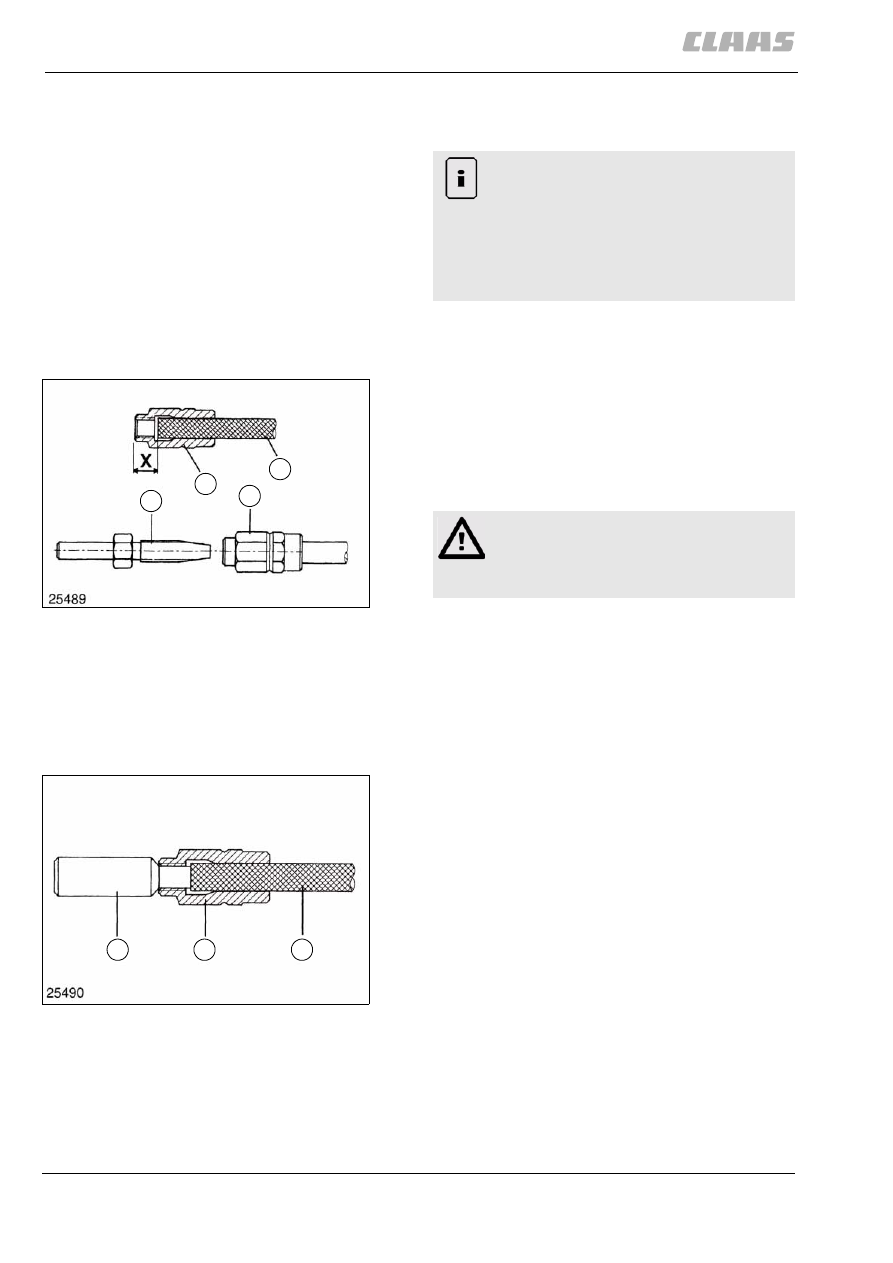

8.2.1 Монтаж трубопроводов системы
смазки на стороне машины

Монтаж резьбовых гильз и штуцеров для шлангов
на смазочных трубопроводах:

Гильзу (S) навернуть, вращая влево, на смазочную
линию (Н), пока не будет достигнут
размер (Х = 11 мм). Затем ввернуть штуцер (Т) в
гильзу (S).

Смазочные трубопроводы могут иметь отклонения
в наружном диаметре. В таком случае следует
сжать гильзу (S) на  1 – 2 мм в овальную форму на
той стороне, где будет прикручен смазочный
трубопровод. Благодаря этому при ввертывании
шлангового штуцера (Т) трубопровод не будет
выталкиваться из резьбовой гильзы (S).

(рис. 13)

Монтировать резьб. гильзы и шланг. штуцеры с
помощью специал. установочного калибра:

При использовании установоч. калибра (L)
наворачивать гильзу (S) влево на смазочную
линию (Н) до тех пор, пока калибр (L), вставленный
в гильзу (S), не начнет подниматься.

Установочный шаблон, № запасной детали
000 078 459 0

Калибр можно заказать в сети снабжения
запасными частями.

(рис. 14)

Монтаж трубопроводов системы смазки на стороне
приставки:

Указание!

Трубопроводы системы смазки
поставляются заводом на метры
и уже заполнены смазкой.

Трубопровод отрезать на нужную длину в
соответствии с дефектным трубопроводом
системы смазки.

13

12708

T

S

S

H

Внимание!

Прежде чем ввертывать гильзу (S)
и штуцер (Т), их следует хорошо смазать
маслом.

14

12709

L

S

H

477

8 Централизованная система смазки

8.2 Замена трубопроводов системы смазки

9359

При использовании быстроразъемных резьбовых
соединений вставить трубопровод до упора в
резьбовое соединение. Затем затянуть резьбовое
соединение.

478

8 Централизованная система смазки
8.2 Замена трубопроводов системы смазки

9359

34503

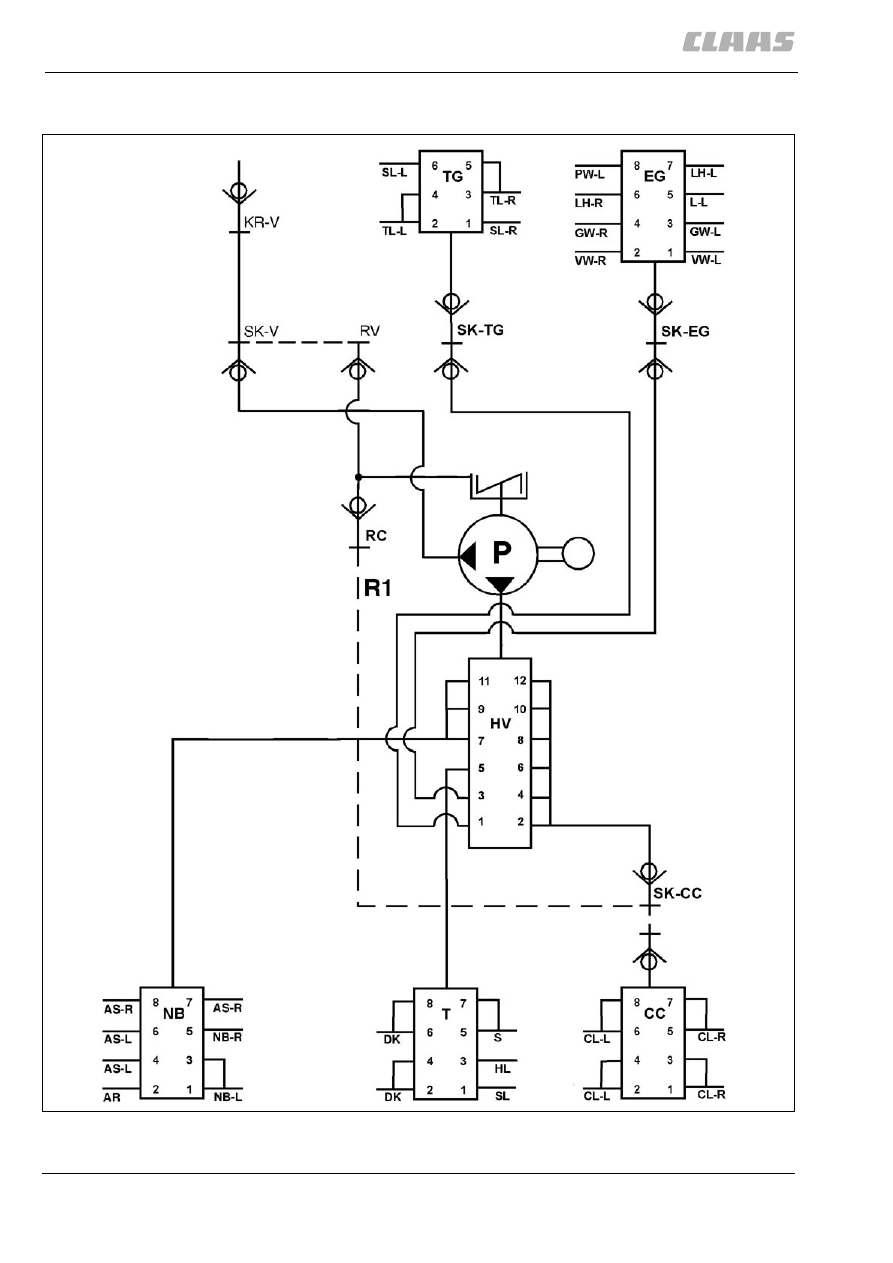

8.2.2 Схема централизованной системы смазки

5483

15
