7 Техническое обслуживание – базовая машина

7.5 Редукторы

9358

34326

7.5.10 Управляемый ведущий мост

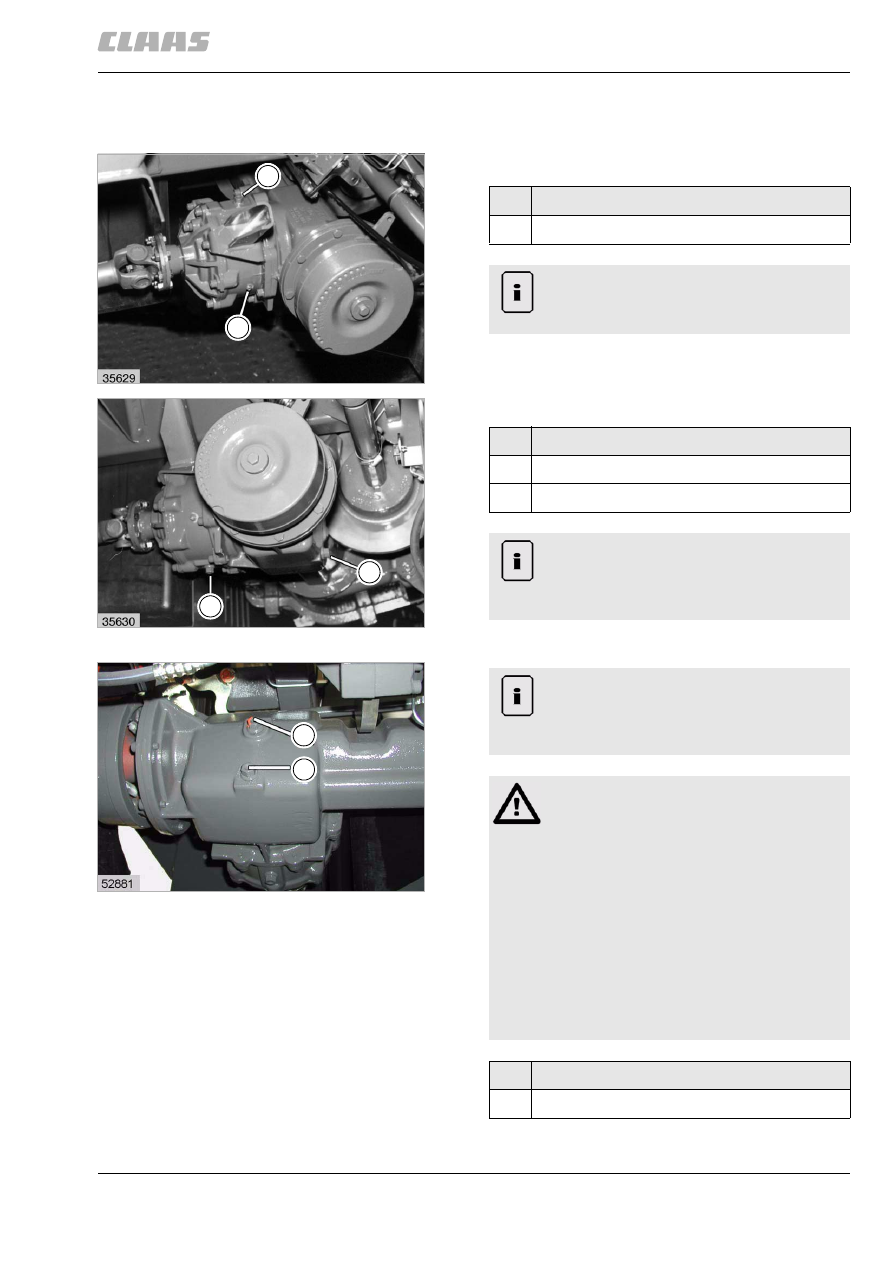

CARRARO – привод управляемого моста

Проверить уровень масла

Масло должно быть на уровне контрольного
отверстия (К).

Замена масла

(рис. 25, 26)

(рис. 27)

25

12564

26

12565

E

K

A

A

Обозначение

K

Винт контроля уровня масла

Указание!

Контроль уровня масла проводить только
через 30 минут после остановки машины.

Обозначение

A

Маслосливные винты

E

Маслозаливной винт с сапуном

Указание!

Для слива масла всегда выворачивать оба
сливных винта (А). Перед доливкой масла
винты (А) полностью закрутить.

27

12566

K

A

Указание!

Контрольный винт (K)

(рис. 25)

 = до

машины № ... контрольный винт (K)

(рис. 27)

 = начиная с машины № ...

Внимание!

Эксплуатация машин типа Speedstar с
неправильным объемом заправленного
масла.

Повышенный износ компонентов.

Повреждение редуктора.

– Этот редуктор машины заправляется

увеличенным объемом масла.

– Правильный уровень масла лежит

выше контрольного винта.

– Перед заправкой масла завернуть

контрольный винт.

Обозначение

A

Маслосливной винт

416

7 Техническое обслуживание – базовая машина
7.5 Редукторы

9358

34327

7.5.11 Редуктор вентилятора (двигатель)

Проверить уровень масла

Замена масла

(рис. 28)

28

12567

E

A

Обозначение

E

Винт контроля уровня масла

Обозначение

E

Маслозаливной винт

A

Маслосливной винт

417

7 Техническое обслуживание – базовая машина

7.6 Измельчающие органы

9358

7.6 Измельчающие органы

34328

7.6.1 Выходной ускоритель

При изношенных швыряльных планках и плохой
эффективности швыряния необходимо заменить
планки на новые или подрегулировать лопастное
колесо.

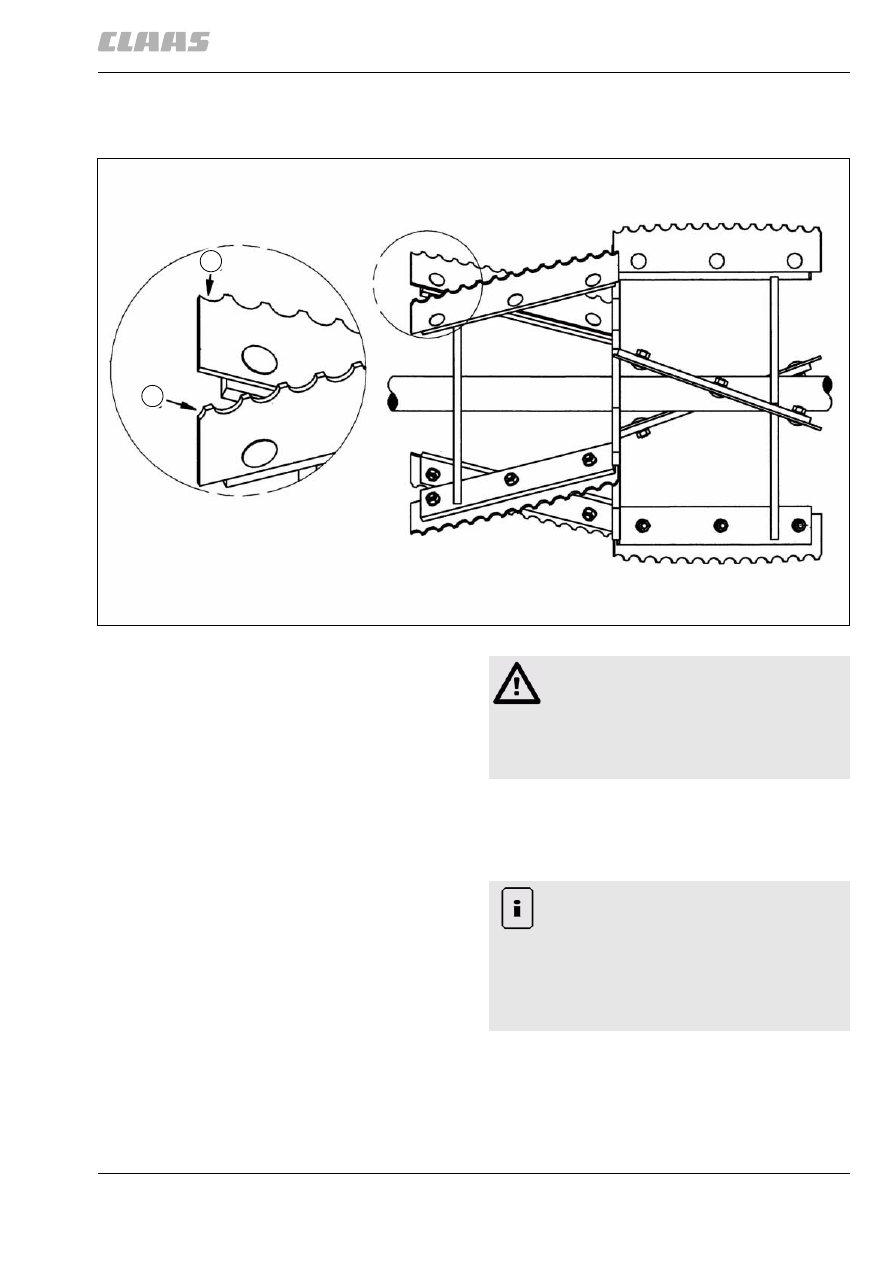

Выбрасывающие пластины установить
по периметру по зубьям (Z) и впадинам
между зубьями (L) – смотри выносной
элемент

(рис. 29)

. Крепко закрутить винты.

12568

29

Z

L

Опасность!

При проведении работ на выходном
ускорителе остановить двигатель и
вытянуть ключ зажигания. Обращать
внимание на движение выходного
ускорителя по инерции!

Указание!

Новые выбрасывающие пластины
поставляются с завода только в виде
комплектов с одинаковым весом.

При использовании отдельных пластин они
обязательно должны иметь одинаковый
вес – иначе возникнет дисбаланс!

418

7 Техническое обслуживание – базовая машина
7.6 Измельчающие органы

9358

Если лопастное колесо уже было
подрегулировано, то перед монтажом новых
пластин его следует сначала вернуть в исходное
положение.

Если выбрасывающие пластины изношены,
то можно подрегулировать лопастное колесо.

Швыряльные планки без зубьев можно заказать.

(рис. 29)

Указание!

На заводе установлены швыряльные
планки с зубьями.

Для короткой длины измельчения и для
кукурузы можно в случае необходимости
использовать швыряльные планки без
зубьев.

Швыряльные планки без зубьев обладают
лучшей эффективностью швыряния.

Внимание!

При использовании швыряльных планок
без зубьев увеличивается потребность в
мощности при длинном измельченном
материале.
