Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 84

351

6 Обслуживание базовой машины

6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

Переставить рычаг (H) клапана (V) в положение (B)
(при наличии).

(рис. 108, 109, 110)

(рис. 110)

12529

110

H

D

609644

T

P

U

C

T

P

U

C

R

H

K

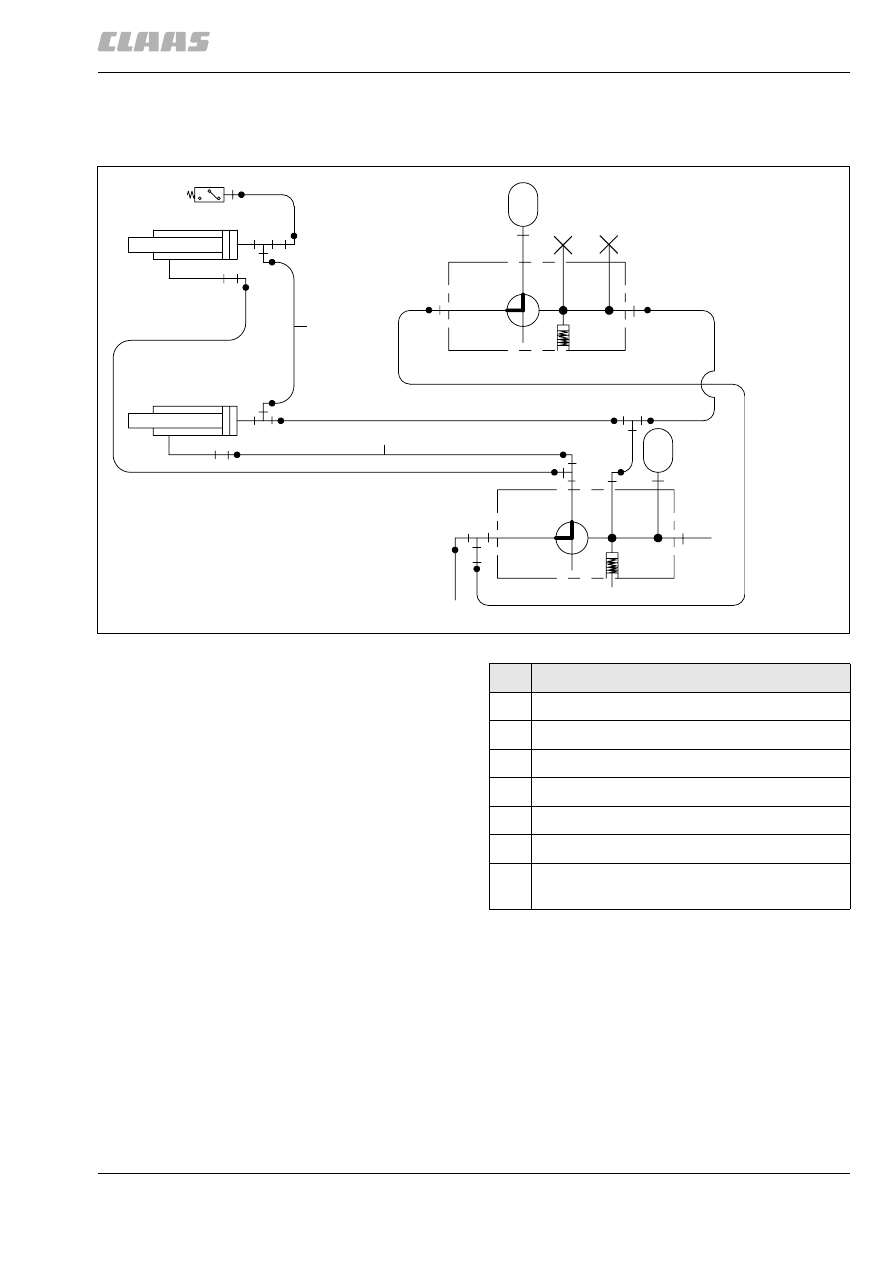

Обозначение

H

Гидравлический цилиндр

P

Насос

T

Бак

C

Гидроаккумулятор

D

Датчик давления

U

Клапан переключения нагрузки приставки

V

Клапан переключения объема
гидроаккумулятора

352

6 Обслуживание базовой машины
6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

35351

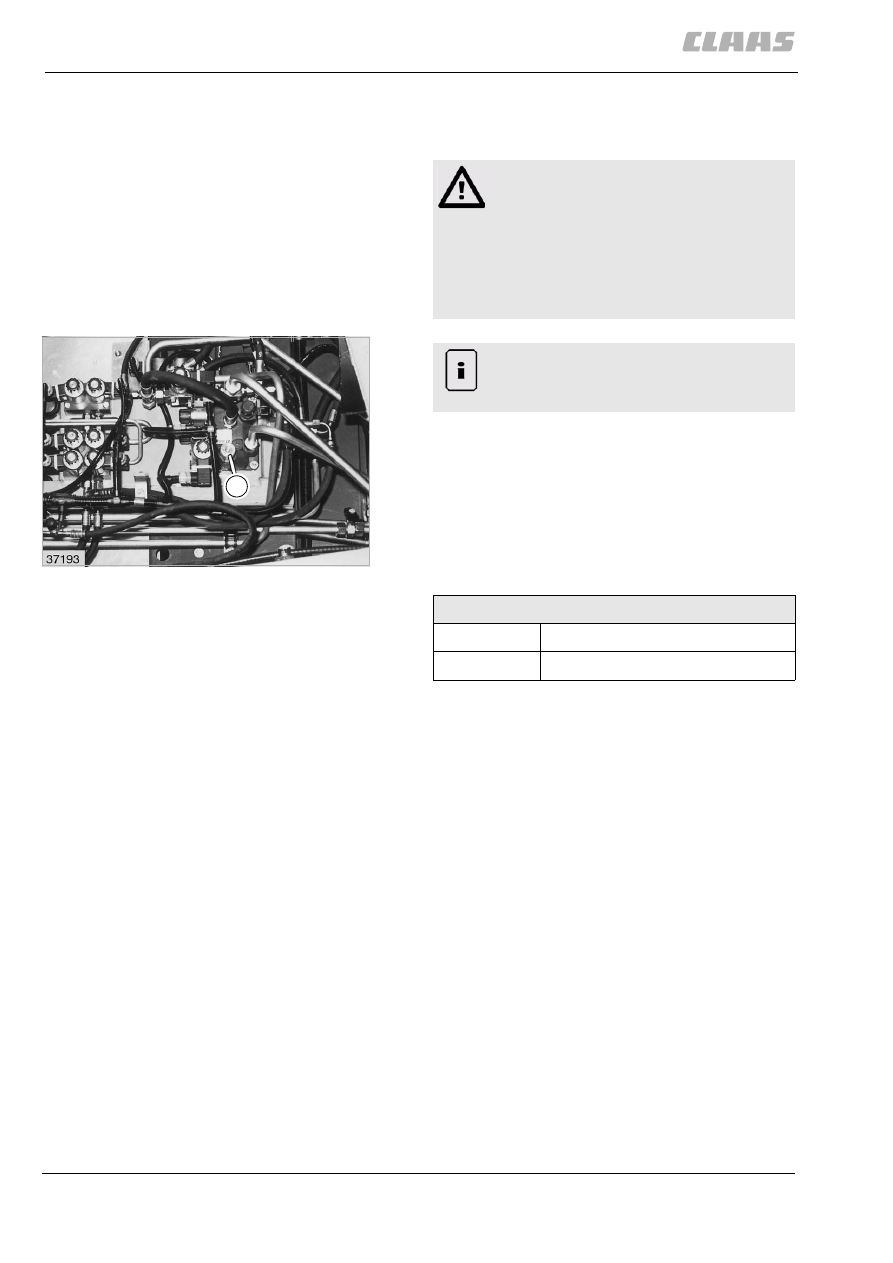

6.4.2 Регулировка скорости опускания
приставки

Скорость опускания приставки может
регулироваться путем
выворачивания/вворачивания болта с накатанной
головкой (V) на регулировочном клапане.

– Установите болт с накатанной головкой (V) при

разогретом гидравлическом масле таким
образом, чтобы полностью поднятая приставка
опускалась на землю прим. за 5 –6 секунд.

(рис. 111)

Внимание!

Неправильно настроенная скорость
опускания.

Повреждение машины.

– После каждой замены приставки

следует настраивать скорость
опускания.

111

82

V

Указание!

Перед настройкой скорости опускания
настроить переключающий клапан.

Скорость опускания

Больше

Винт с накаткой вворачивать

Меньше

Винт с накаткой выворачивать

353

6 Обслуживание базовой машины

6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

34287

6.4.3 Различия систем

Для автоматического управления высотой среза
приставки можно использовать разные системы.

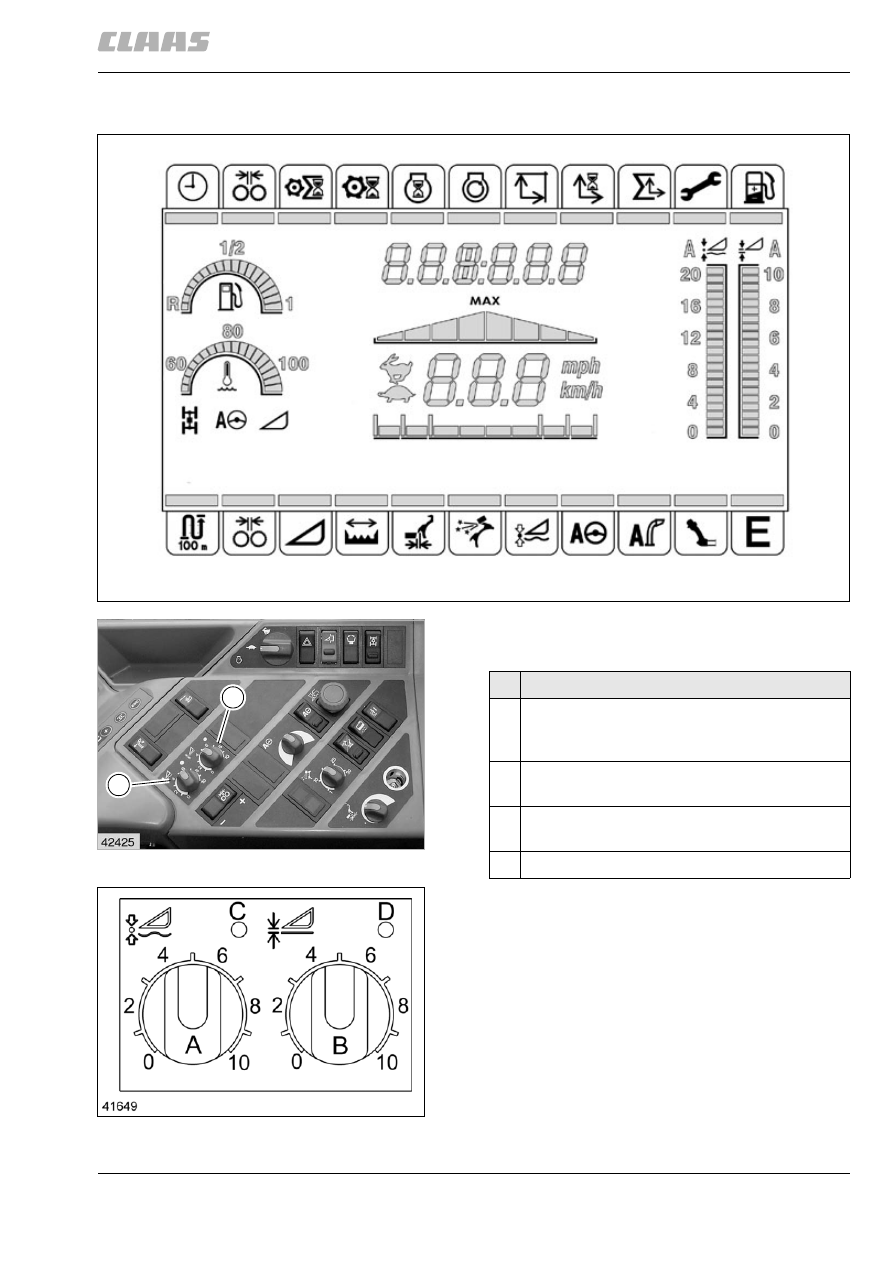

a) Система Auto-Contour

Система Auto-Contour работает без опорного
давления. Высота резания также предварительно
устанавливается задатчиком (A), ее можно в любое
время изменить.
Высота резания автоматически регулируется с
помощью копирных дуг на приставке.
Высота резания показывается посредством
индикаторного столбца (B35).
Приставка вдоль и поперек направления движения
автоматически приспосабливается к неровностям
почвы.

(рис. 112, 113, 114)

4650

112

113

12192

7

8

Управление высотой резания

a)

Система AUTO-CONTOUR =
Регулирование высоты резания с
поперечной компенсацией приставки

b)

CONTOUR-PLUS= Автоматика высоты
резания

c)

СИСТЕМА CONTOUR = Регулирование
опорного давления

d)

Предварительный выбор высоты резания

114

12530

354

6 Обслуживание базовой машины
6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

b) Система Contour-Plus:

Система Contour-Plus работает без опорного
давления. Высота резания также предварительно
устанавливается задатчиком (A), ее можно в любое
время изменить.

Высота резания автоматически регулируется с
помощью копирных дуг на приставке.

Высота резания показывается посредством
индикаторного столбца (B35).

(рис. 112, 113, 114)

c) Контурная система:

Контурная система работает от опорного давления
приставки и приспосабливается ко всем
неровностям почвы. Высота среза, тем самым,
всегда одинаковая.

Опорное давление предварительно настраивается
посредством задающего устройства (А) и может
быть изменено в любое время.

Величина опорного давления показывается
на индикаторном столбце (В34) на экране.

(рис. 112, 113, 114)

d) Предварительная установка высоты среза:

Система предварительной установки высоты среза
работает без соприкосновения с землей.

Приставка автоматически устанавливается
на предварительно избранной высоте среза,
которую можно в любое время изменить
посредством задающего устройства (В).

Высота приставки показывается на индикаторном
столбце (В35) на экране.

(рис. 112, 113, 114)

34288

6.4.4 Пуск в работу контурной системы,
системы Auto-Contour, Contour-Plus
и предварительного выбора высоты
резания

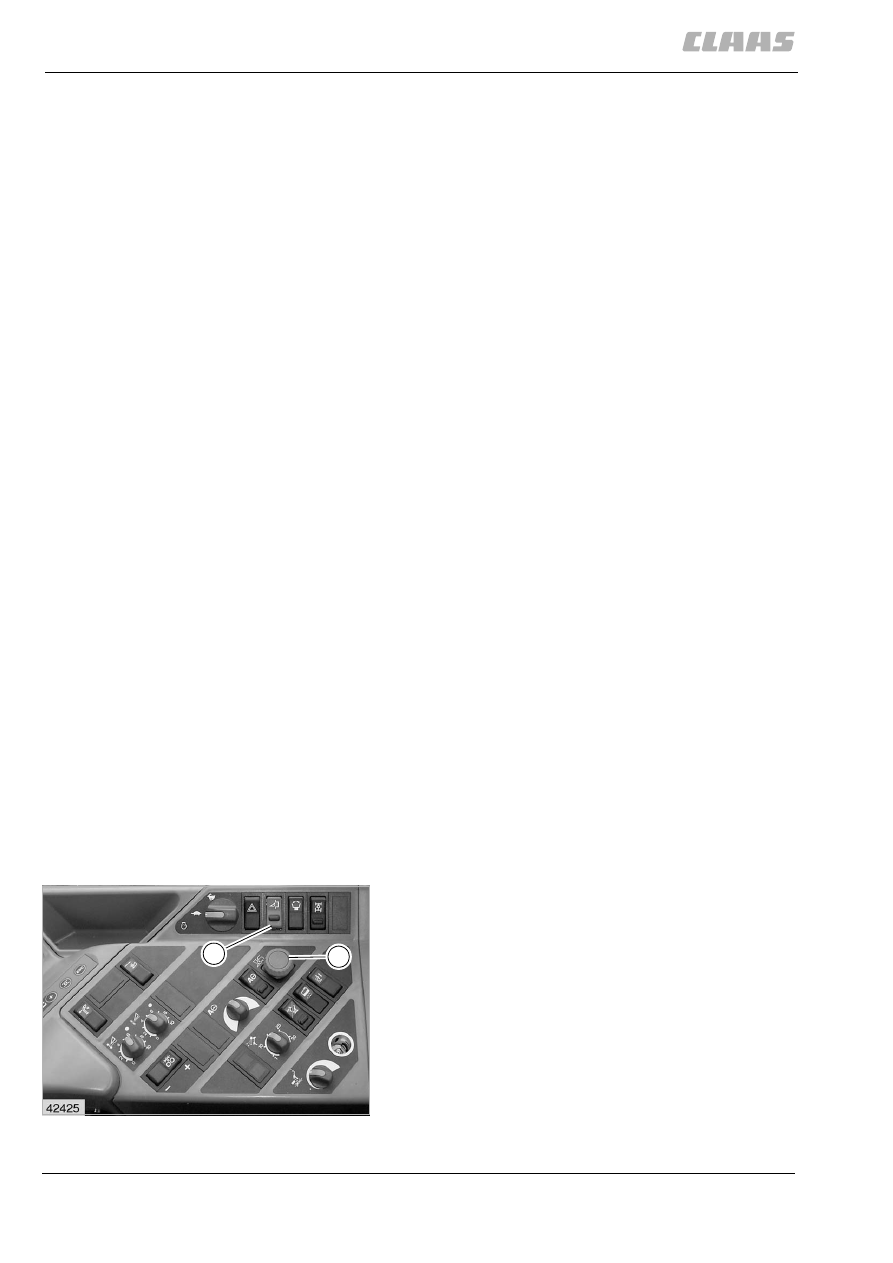

– Завести двигатель.
– Включить предохранительный

переключатель (27) и главный привод
(ударный выключатель 16).

(рис. 115)

115

12192

27

16
