Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 55

235

5 Обслуживание системы CIS

5.4 Ходовой механизм

9356

5.4 Ходовой механизм

33912

5.4.1 Обучить автопилот

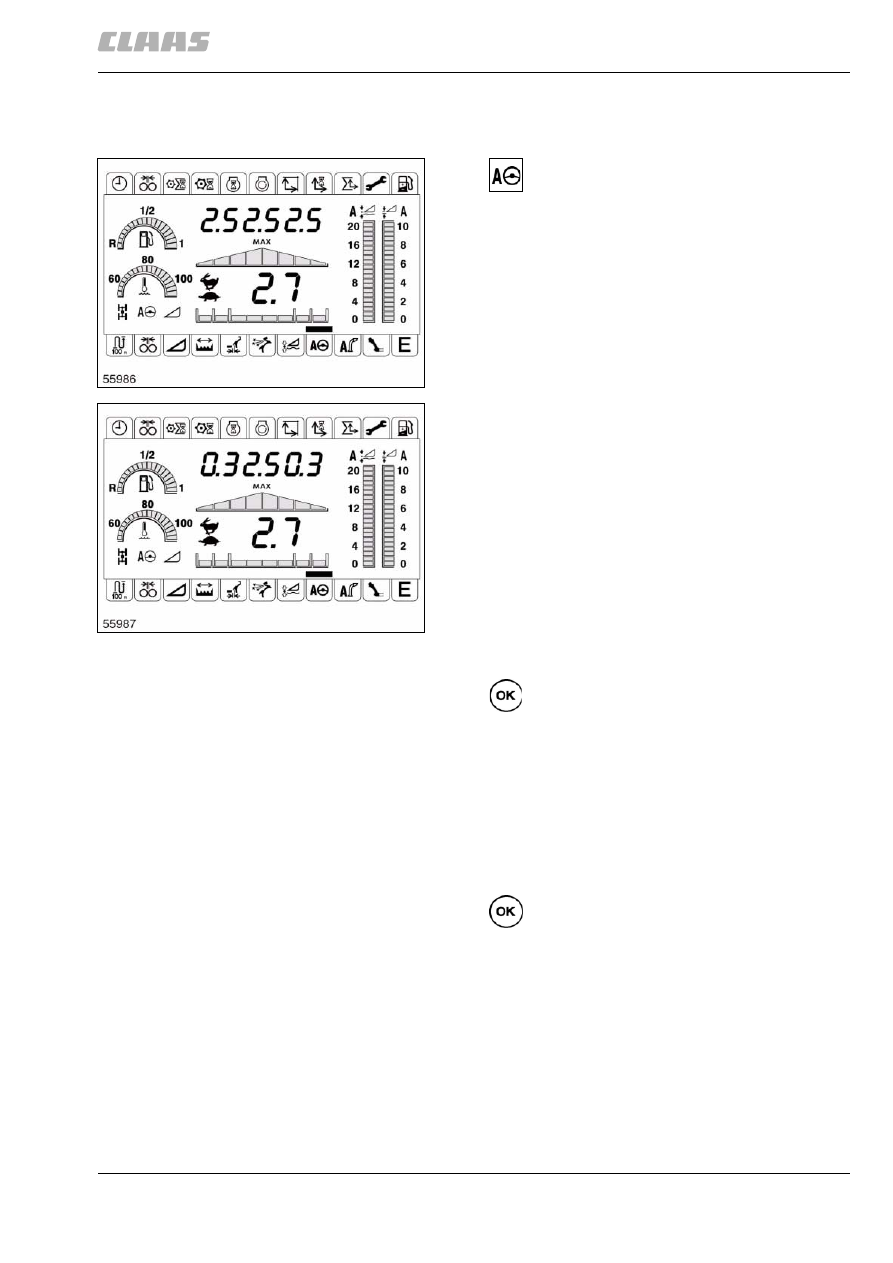

Выбрать символ "Автопилот" (В19).

На дисплее показываются три значения
напряжения (слева направо):

при наличии приставки для уборки кукурузы:

• Напряжение потенциометра: скоба-копир

слева

• Напряжение потенциометра: датчик угла

поворота колес

• Напряжение потенциометра: скоба-копир

справа

при наличии лазерного автопилота:

• Напряжение лазера
• Напряжение потенциометра: датчик угла

поворота колес

• Свободно

Реалистичные значения напряжения аналоговых
сенсоров, см. изображение 39.

Реалистичные значения напряжения цифровых
сенсоров, см. изображение 40.

Под треугольником скорости вращения
показывается сигнал напряжения накопителя
давления на клапанном блоке автопилота.

Запустить процесс обучения.

Под треугольником скорости вращения мигает
актуально установленное усиление для
автопилота.

– При помощи клавиши (+) или (-) установить

желаемое усиление между 1 и 10.

Чем выше значение, тем агрессивнее реакция
автопилота.

Подтвердить показанное усиление.

Звуковой сигнал означает успешный ввод в память,
значения напряжения для копирной скобы и
датчика угла поворота колес мигают на дисплее.

– Теперь либо продолжить изучение движения

по прямой, либо закончить функцию обучения.

Изучение движения по прямой

– Машину перемещать прямо.

Напряжение потенциометра датчика угла поворота
колес должно составлять примерно 2,5 ± 0,2 В.

39

12343

40

12344

236

5 Обслуживание системы CIS
5.4 Ходовой механизм

9356

– При напряжении потенциометра, остающемся

постоянным, преодолеть короткую дистанцию,
при этом проверить занос машины и в случае
необходимости откорректировать.

В случае необходимости прервать функцию.

Остаются первоначальные значения напряжения.

Перенять актуальное положение датчика
угла поворота колес, а также копирных дуг.

Трехкратный звуковой сигнал указывает на
успешный ввод в память.

Закончить функцию обучения.

Закончить функцию обучения.

Индикатор перестает мигать, одновременно
раздается троекратный звуковой сигнал.

(рис. 39, 40)

237

5 Обслуживание системы CIS

5.5 Конструктивные детали машины

9356

5.5 Конструктивные детали машины

33729

5.5.1 Настроить дозировку установки
консерванта силоса (начиная с машины №
...)

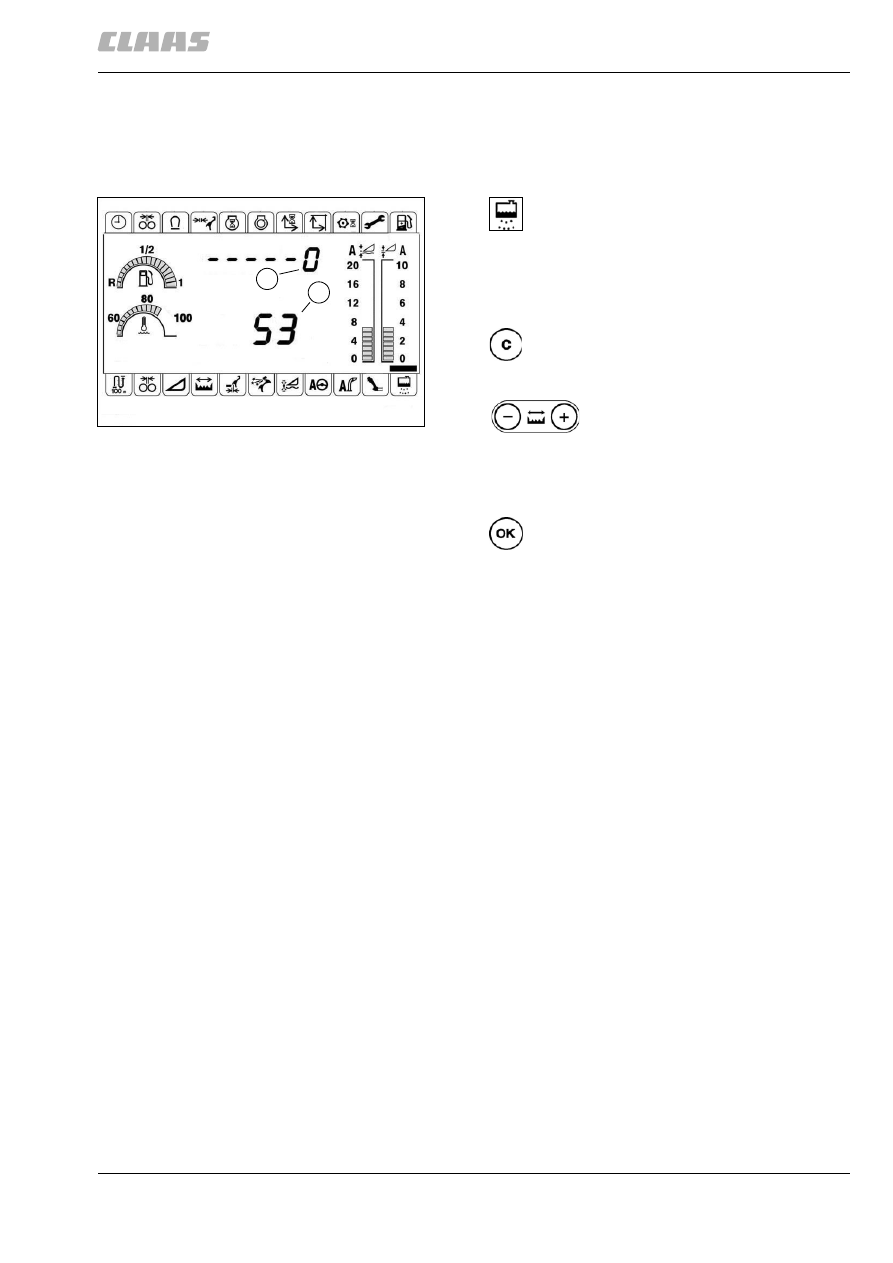

Установить полосу курсора над символом
"Дозировка консерванта силоса" (B22).

На дисплее возле (1) мигает актуально
установленная дозировка (л/час), а возле (2)
показывается актуальное состояние суточного
счетчика.

Счетчик убранной за сутки площади
сбросить на нуль.

Установить нужную дозировку.

Если заданное значение дозировки (1) установлено
на "0", то дозировка из бака консерванта силоса не
производится.

Перенять настроенное заданное значение
дозировки (1).

(рис. 41)

41

12285

2

1

238

5 Обслуживание системы CIS
5.6 Двигатель

9356

5.6 Двигатель

33913

5.6.1 Показать степень загрузки двигателя

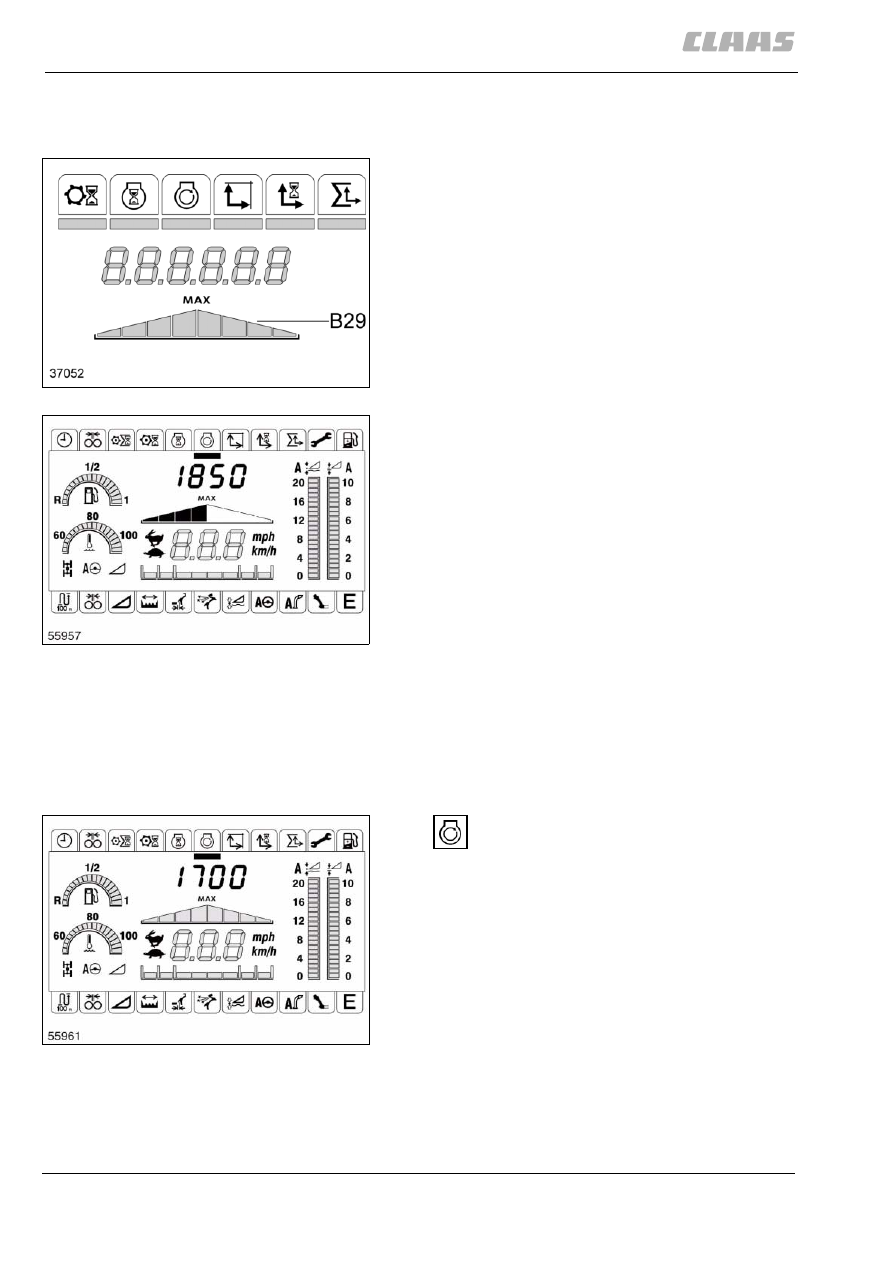

– Включить измельчающий агрегат.

Система CIS в треугольнике скоростей вращения
(B29) показывает скорость вращения двигателя и
степень загрузки двигателя.

(рис. 42)

Треугольник показывает числа оборотов двигателя
от 1700 об./мин. (левый столбик) до 2050 об./мин.
(правый столбик) в виде столбиков. Чем выше
числа оборотов двигателя, тем больше
задействуется столбиков.

Примеры:

Оптимальн. число оборотов = 1850 об./мин.:

Индицируется вся левая половина треугольника
чисел оборотов. Символ "MAX" указывает на то,
что достигнут лучший к.п.д. машины.

Число оборотов < 1700 об./мин.:

Не активирован ни один столбик треугольника
чисел оборотов.

При дальнейшей нагрузке двигателя имеется
большая опасность закупоривания!

(рис. 43)

33914

5.6.2 Индикация чисел оборотов двигателя

Курсорную полосу переместить на символ
скорости вращения двигателя (B6).

Дисплей показывает числа оборотов двигателя.

Число оборотов двигателя автоматически
отображается при каждом пуске машины.

(рис. 44)

42

12345

43

12346

44

12347
