4.7 Вождение полевого кормоизмельчителя (до машины № ...), машины с механической системой

9355

4.7 Вождение полевого
кормоизмельчителя (до машины № ...),
машины с механической системой
управления движением

33748

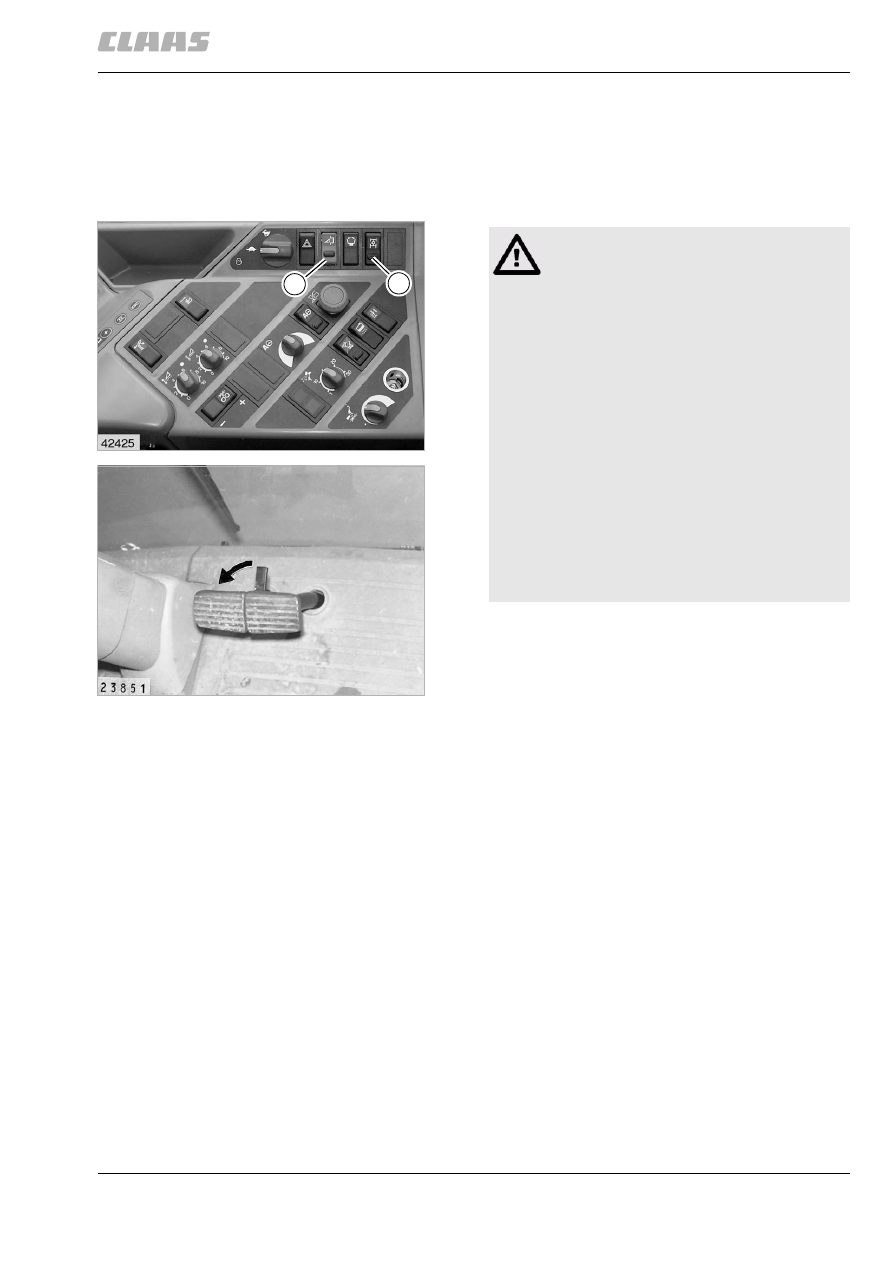

4.7.1 Вождение машины

(рис. 85, 86)

85

12192

86

12279

29

27

Опасность!

При движении по дорогам с поднятой
приставкой защитный выключатель (27)
должен быть выключен и заблокирован.

Не допускается переключать защитные
перекидной выключатель (27) во время
езды.

Обязательно следует включить
компенсацию колебаний.

Покидая кормоуборочную машину, следует
полностью опустить приставку, заглушить
двигатель, вынуть ключ зажигания и
выключить разъединитель батареи.

При движении по дорогам необходимо
выключить систему 4-Trac фирмы CLAAS
перекидным выключателем (29), а
тормозные педали должны быть
соединены друг с другом!

168

4 Перед пуском в эксплуатацию
4.7 Вождение полевого кормоизмельчителя (до машины № ...), машины с механической системой

9355

33749

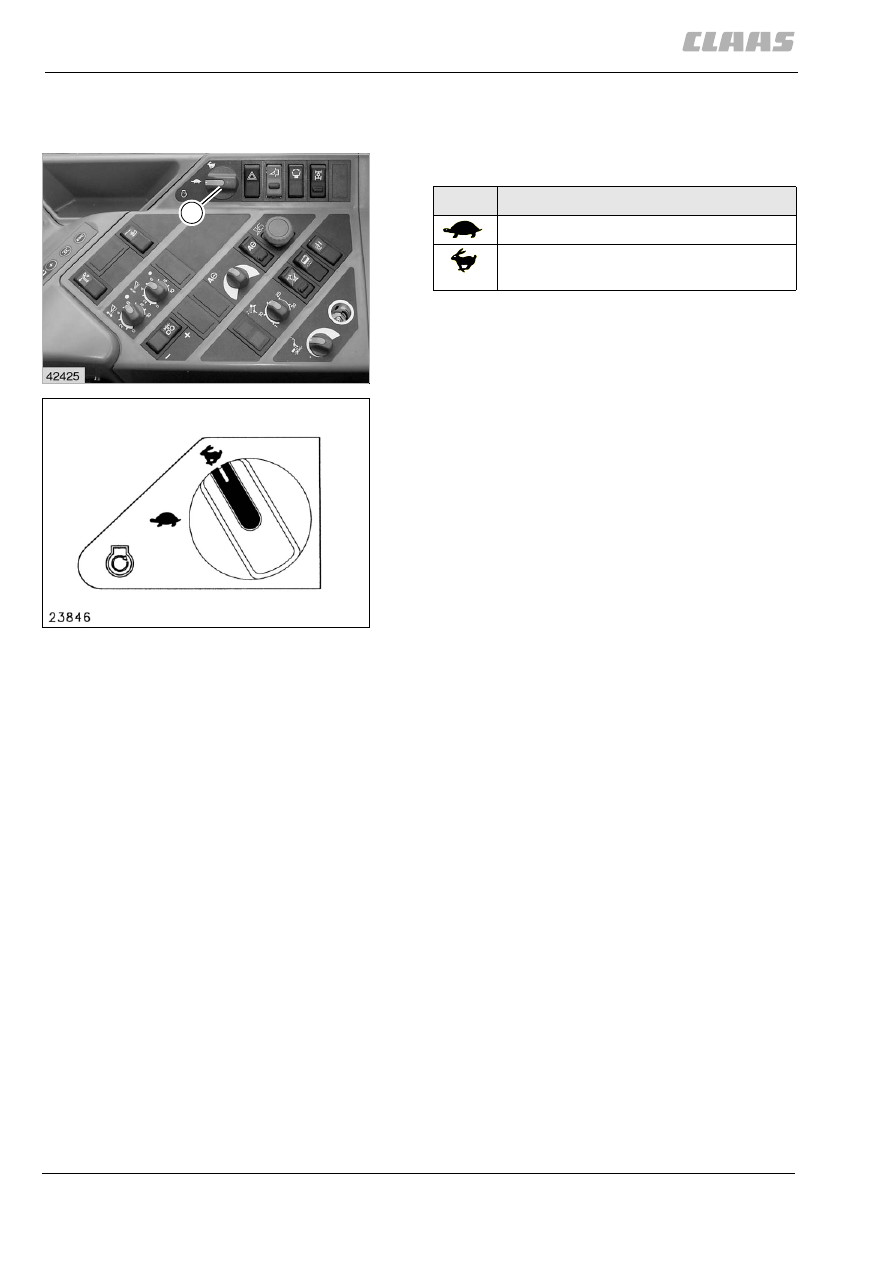

4.7.2 Поворотный переключатель оборотов
двигателя

Функция поворотного переключателя (25):

Настройка скорости вращения двигателя – см.
Обслуживание системы CIS (начиная с машины №
49200133)

(рис. 87, 88)

87

12192

88

172

25

Обозначение

Нижние обороты холостого хода

Верхняя скорость вращения холостой
нагрузки

169

4 Перед пуском в эксплуатацию

4.7 Вождение полевого кормоизмельчителя (до машины № ...), машины с механической системой

9355

33750

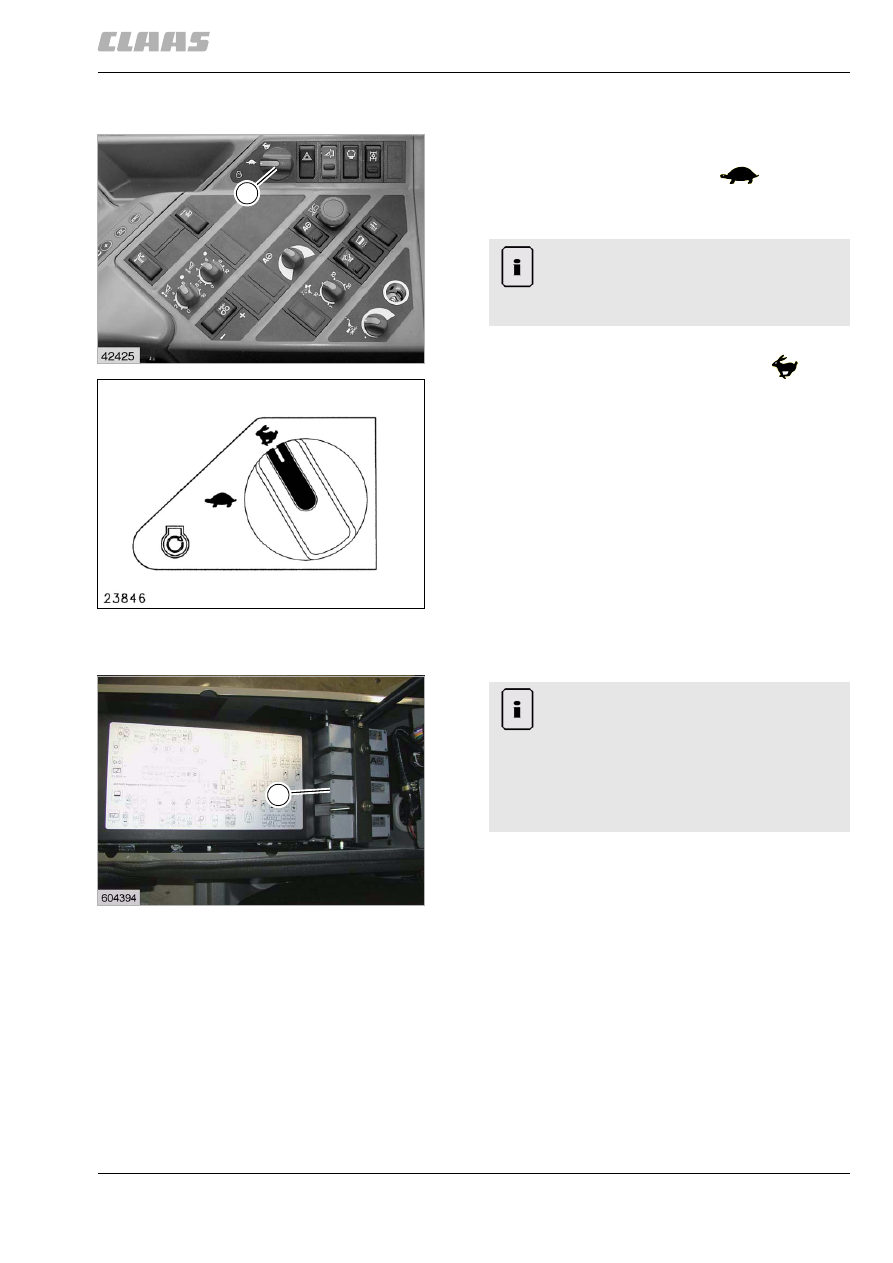

4.7.3 Маневрирование на машине

Для маневрирования, к примеру, для приема
приставки, переключатель скорости вращения (25)
можно переставить в положение

.

Благодаря

этому увеличивается срок службы двигателя и
приводов.

Во время работы поворотный переключатель (25)
всегда должен находиться в положении

 .

(рис. 89, 90)

33751

4.7.4 Компенсация колебаний

(рис. 91)

89

12192

90

172

25

Указание!

При включении 2-й передачи при
выключенном подающем устройстве
обороты двигателя снижаются.

91

10281

1

Указание!

Изменение в ходе технического
совершенствования.

На машинах с модулем (1), начиная с
номера для заказа 000 014 214 9 или
000 014 354 1 нет необходимости изучения
компенсации колебаний.

170

4 Перед пуском в эксплуатацию
4.7 Вождение полевого кормоизмельчителя (до машины № ...), машины с механической системой

9355

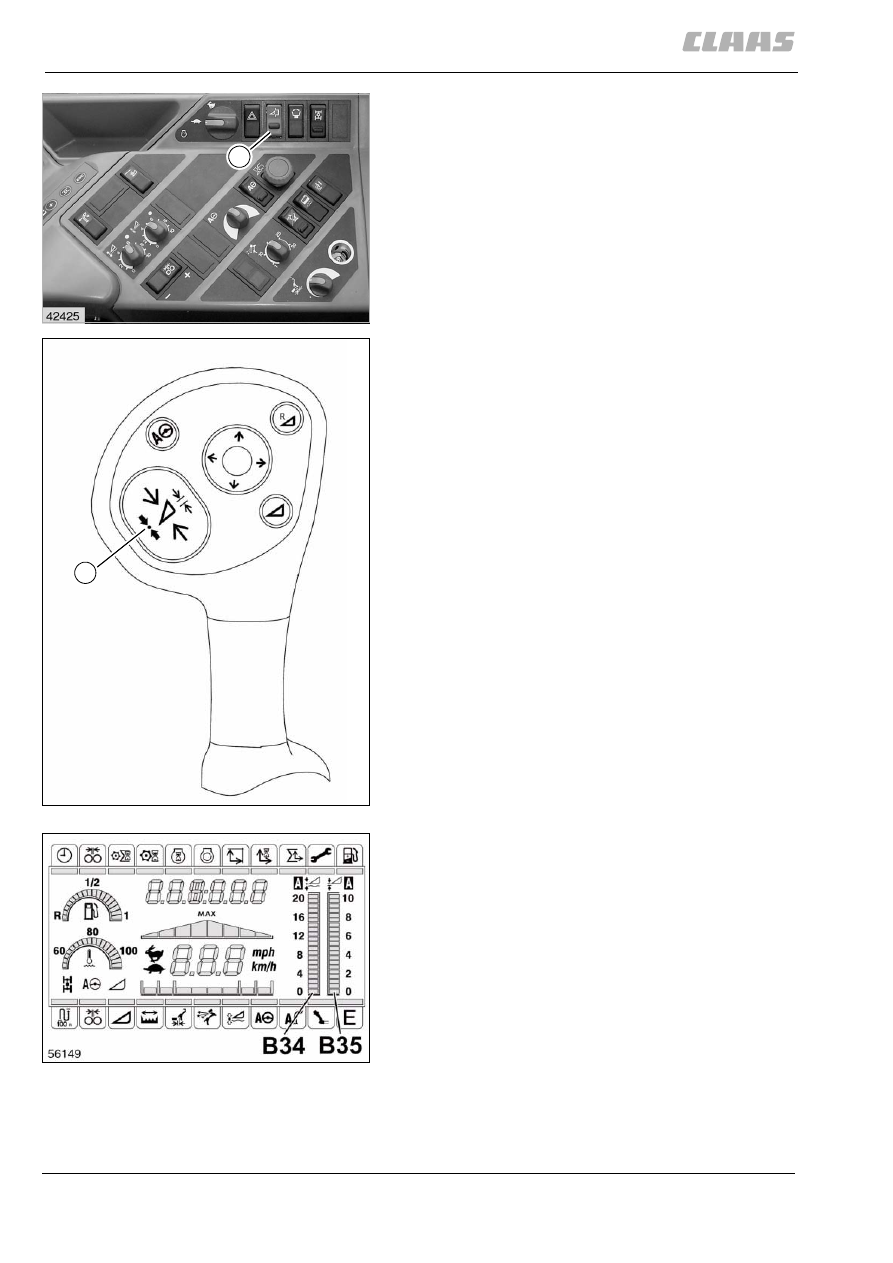

Высота выемки при движении по дорогам

– Перевести в приставку в положение для

движения по дорогам (нижняя кромка ок. 400
мм над полотном дороги) и выключить
защитный перекидной выключатель (27).

– Клавишный выключатель функции "Contour

ВКЛ." (1d) на мультифункциональной ручке
удерживать нажатым примерно 5 секунд.

Включить компенсацию колебаний

Выключить защитный перекидной
выключатель (27) и нажать клавишный
выключатель функции "Contour ВКЛ." (1d).
Приставка автоматически поднимается или
опускается на высоту выемки, сохраненную
в памяти, компенсация колебаний активирована.

(рис. 92, 93)

Активирование компенсации колебаний можно
опознать по тому, что одновременно загораются
символы для выбора контурной системы и высоты
резания над индикаторными столбцами B34 и B35
на мониторе.

(рис. 94)

92

12192

93

12176

27

1d

94
