Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 11

59

3 Технические характеристики

3.1 JAGUAR 900 / 890 Speedstar - ТИП 492

9354

Ширина над
шинами сзади

Жесткий управл. мост
при 16.9 - 24

2890 мм

при 540/65 R 24

2980 мм

при 700/50 - 26.5

3280 мм

Управл. ведущий мост
при 16.9 - 24

2880 мм

при 540/65 R 24

2980 мм

при 700/50 - 26.5

3260 мм

Регулир. управл. мост
при 16.9 - 24

3110 мм
3260 мм
3410 мм
3560 мм

при 540/65 R 24

3200 мм
3300 мм
3500 мм
3650 мм

Колесная база

3000 мм

Дорожный
просвет

(базовая машина до нижнего края
реверсивного редуктора)

375 мм

Диаметр
поворота по
DIN 70020
Диаметр
поворота с
управляемым
ведущим
мостом:

вправо

13100 мм

влево

13170 мм

Рабочее

положение

Транспортное

положение

60

3 Технические характеристики
3.1 JAGUAR 900 / 890 Speedstar - ТИП 492

9354

33485

3.1.3 Масса

Соответствующий вес машины в завис. от оснастки может быть определен из отдельных весов.
JAGUAR 900 / 890 Speedstar без приставки (по DIN 70020)

10970 кг

с зернодробилкой

+ 295 кг

с управляемым ведущим мостом

+ 435 кг

с шинами 800/65 R 32

+ 260 кг

С шинами 1050/50 R 32

+ 660 кг

с шинами 540/65 R 24

+ 170 кг

с шинами 700/50 - 26.5

+ 450 кг

с приставкой для уборки кукурузы
RU 600

+ 2230 кг

с приставкой для уборки кукурузы
RU 450

+ 2050 кг

с 8-рядной приставкой для уборки
кукурузы

+ 2100 кг

и 8-ю весовыми плитами*

+ 892 кг

с 6-рядной приставкой для уборки
кукурузы

+ 1786 кг

и 7-ю весовыми плитами*

+ 780 кг

с 5-рядной приставкой для уборки
кукурузы 38"

+ 1460 кг

и 7-ю весовыми плитами*

+ 780 кг

с мультимастером

+ 2200 кг

и 12-ю весовыми плитами*

+ 1332 кг

со складной жаткой

+ 1620 кг

и 12-ю весовыми плитами*

+ 1332 кг

с адаптером для складной жатки и
мультимастера

+ ок. 300 кг

С приставкой-подборщиком 4,30 м

+ 1120 кг

С приставкой-подборщиком 3,80 м

+ 1100 кг

С приставкой-подборщиком 3,00 м

+ 700 кг

С приставкой-подборщиком 2,20 м

+ 636 кг

Допустимый общий вес

16000 кг**

Допустимая осевая нагрузка,
впереди

11500 кг**

Допустимая осевая нагрузка,
сзади

с шинами 16.9 - 24

(4360 кг) 4890 кг**

при шинах 540/65 R 24

5500 кг**

Вес в ( ) только для определенных стран.

* Дополнительные грузы (весовые плиты) = дополнительная оснастка

** см. фирменную табличку на машине

61

3 Технические характеристики

3.1 JAGUAR 900 / 890 Speedstar - ТИП 492

9354

1790

3.1.4 Электрооборудование

33502

3.1.5 Подающее устройство

33486

3.1.6 Ходовой механизм

Заправка шин управляемого моста

Шины управляем.
моста

Хлористый магний

кг

Вода

кг

Общий вес заправки

кг

16.9 - 24

180 кг

380

560

540/65 R 24

200 кг

480

680

700/50 - 26.5

280 кг

660

940

Колеса управляемого моста кормоуборочной машины на заводе заправлены смесью воды с хлористым
магнием.

Для обеспечения морозостойкости воды, заправленной в шины управляемого моста, к температурам до
-35 °C к соответствующему количеству воды следует подмешать указанное количество хлористого
магния.

Указанные объемы заправки относятся к обоим колесам управляемого моста.

Батарея

12 В, 210 Aмпер-часов

Подпрессовывающие валки наверху

2 - со сменными зубчатыми рейками

Подпрессовывающие валки внизу

2

Металлический детектор (в переднем
подающем валке)

Серийно

Привод подачи

Коробка передач с обратной передачей:
3 ступени переключения, каждая с 2-мя скоростями
подачи для подающих органов, с механическим
управлением

Скорость подачи, приставка

2 скорости

Реверсирование

Гидравлический реверсивный привод

Включение остановки

Ременная муфта (с электрогидравлическим
управлением)

Отключающая муфта реверсивного
редуктора

1900 Нм

Свойство

Гидростатическое

управляется регулировочным рычагом на площадке
водителя

по 2 ступени для движения вперед и назад

Скорость движения
Ступени коробки передач для шин

650/75 R32 / 800/65 R32 / 900/55 R32

Вперед

1-я скорость от 0 до 16,0 км/час
2-я скорость от 0 до 40,0 км/час

Назад

Скорость движения в обратно направлении составляет
ок. 70% скорости движения в прямом направлении.

62

3 Технические характеристики
3.1 JAGUAR 900 / 890 Speedstar - ТИП 492

9354

35776

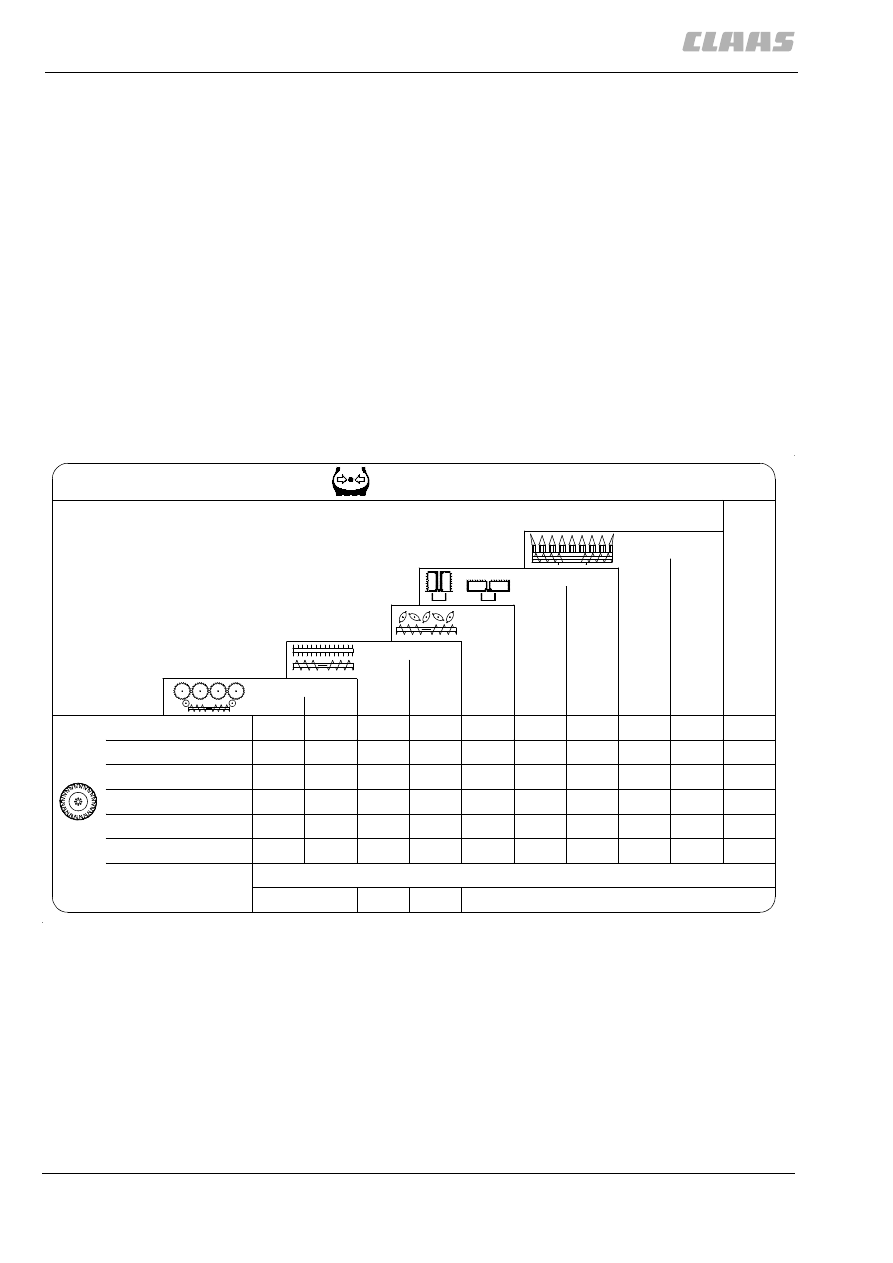

3.1.7 Давление воздуха в шинах ходовой части

Привод ведущих колес

Главная передача, масляная ванна

Рулевое управление

Гидростатическое

Тормоза
Ножной тормоз

Гидравлический дисковый тормоз, выполненный также в
виде тормоза для отдельных колес

Стояночный тормоз

Механический, независимый

Момент затяжки шин
Момент затяжки винтов колес ведущего
моста

M 22 x 1,5 - 10.9 и гайки крепления колес
с нажимным диском H 22, DIN 74361-10

700 Нм

Момент затяжки винтов колес
управляемого моста

M 18 x 1,5 - 8.8 и пружинные кольца С
18,5, DIN 74361 (кольца Limes)

260 Нм

Момент затяжки винтов колес
управляемого ведущего моста

M 18 x 1,5 - 8.8 и сферические гайки с
буртиком

310 Нм

12778

2

MIN [bar/ psi]

515 754.4

TYP 492 SPEEDSTAR

172A8

650/75 R32

172A8

700/50-26,5

Pickup

16x6.50-8

6PR

8PR

540/65-R24

146A8

800/65 R32

3,2/46

173A8

16,5/85-24

 14PR

RU600

RU450

PU380

PU300

DD520

C450

C540

6-75FC

8-75FC

Conspeed

MAX

2,4/35

2,2/32

3,3/48

1,8/26

1,3/19

3,0/44

2,2/32

2,2/32

2,2/32

1,6/23

1,0/15

2,4/35

2,2/32

1,8/26

2,0/29

1,2/17

0,8/12

1,8/26

1,6/23

1,4/20

2,0/29

1,2/17

0,8/12

1,6/23

1,6/23

1,4/20

2,0/29

1,2/17

0,8/12

2,4/35

2,2/32

1,8/26

2,2/32

2,4/35

1,3/19

2,4/35

2,2/32

1,8/26

2,2/32

1,6/23

1,0/15

1,6/23

2,2/32

2,2/32

1,6/23

1,0/15

2,2/32

2,2/32

2,2/32

1,6/23

1,0/15

2,2/32

2,2/32

1,6/23

1,0/15

2,4/35

3,2/46

2,8/41

2,6/38

900/55 R32

2,5/36

2,5/36
