Challenger Terra Gator 3244 Chassis. Manual - part 43

24

KENR6054

Disassembly and Assembly Section

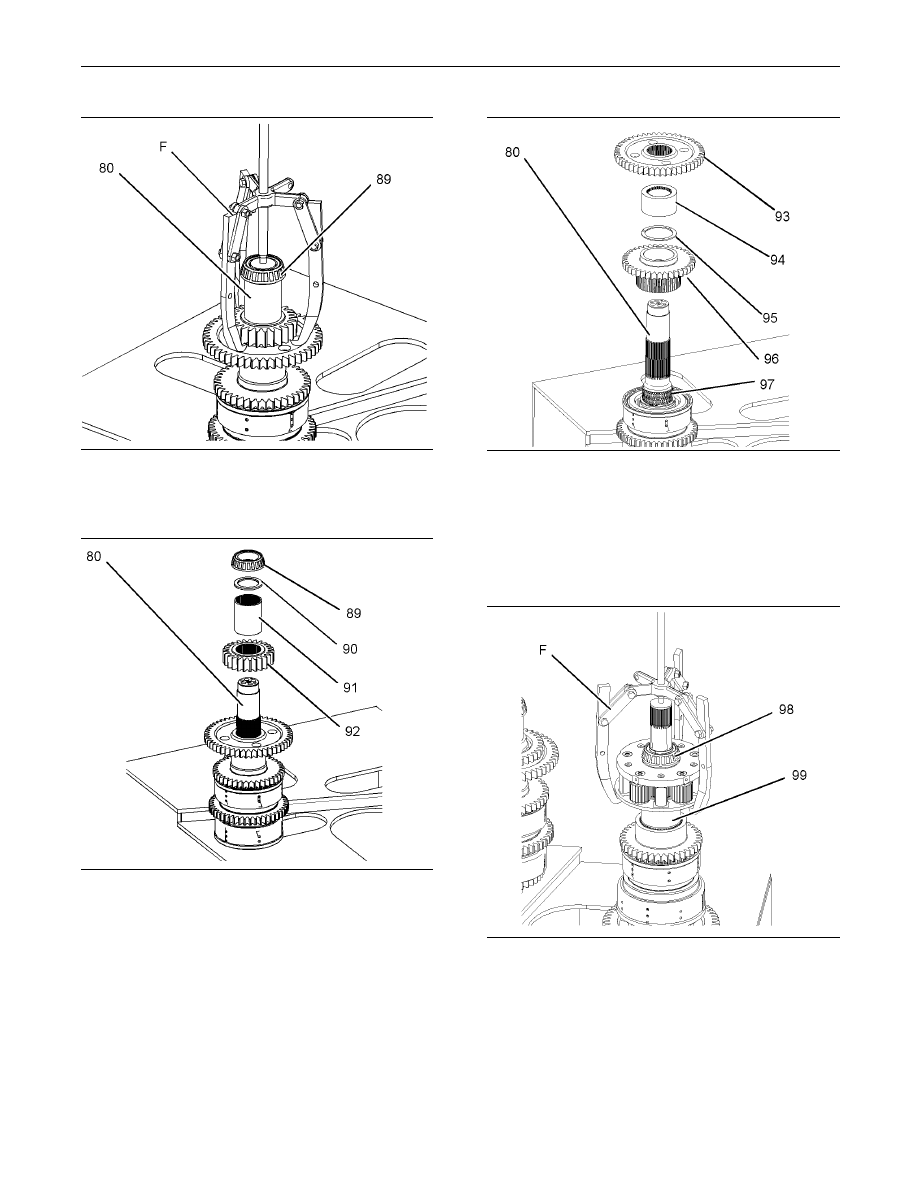

g01269966

Illustration 89

38. Use Tooling (F) in order to remove bearing cone

(89) from shaft assembly (80).

g01269968

Illustration 90

39. Remove bearing cone (89), spacer (90), spacer

(91), and gear (92) from shaft assembly (80).

g01269969

Illustration 91

40. Remove gear (93), spacer (94), thrust washer

(95), and gear (96). Remove bearing (97) and

thrust washer (95) from shaft assembly (80).

Note: The procedure for the disassembly of the

clutch packs are identical.

g01269974

Illustration 92
Output Shaft

41. Use Tooling (F) in order to remove bearing cone

(98) from shaft assembly (99).

KENR6054

25

Disassembly and Assembly Section

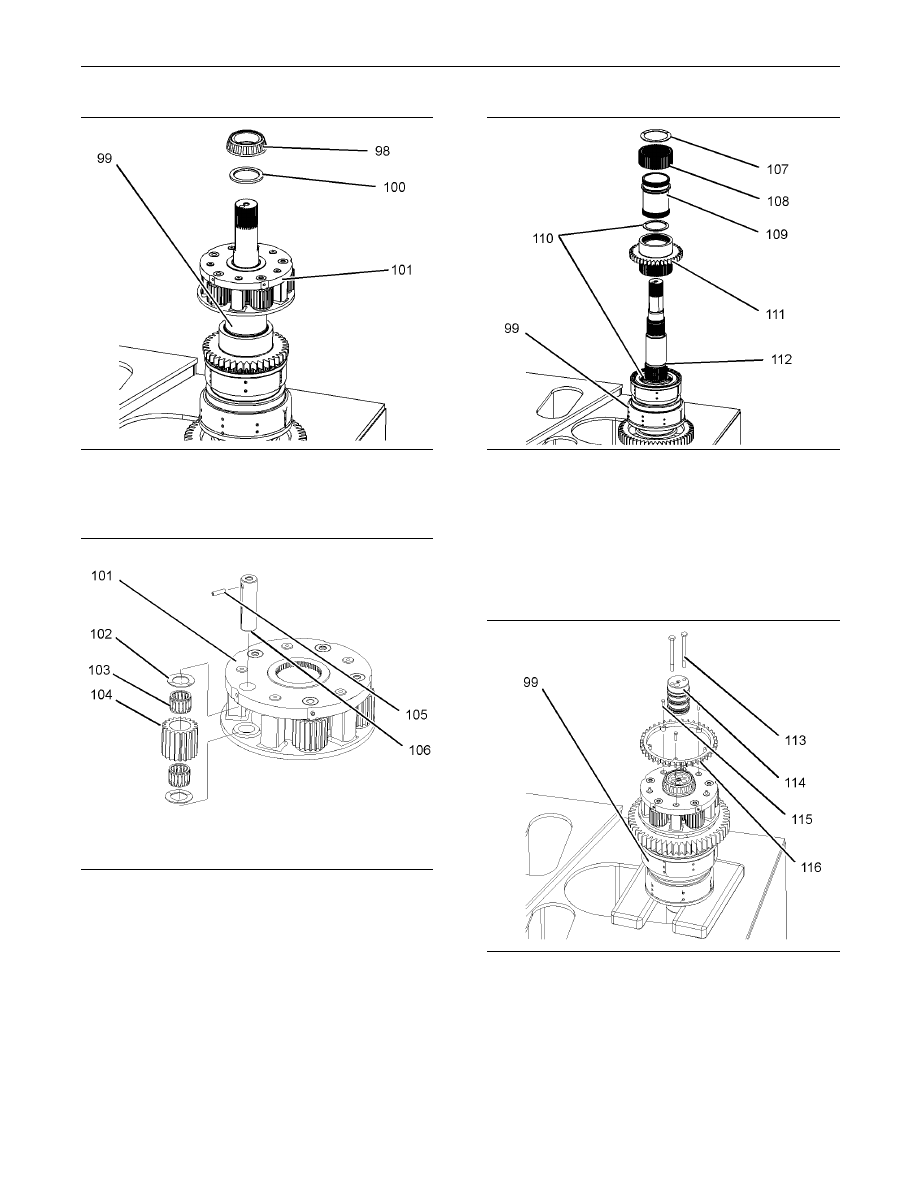

g01269976

Illustration 93

42. Remove bearing cone (98), spacer (100), and

planetary carrier (101) from shaft assembly (99).

g01269978

Illustration 94

Note: Drive spring pin (105) into shaft (106) until

shaft (106) can be removed. Do not drive spring pin

(105) too far.

43. Drive spring pin (105) into shaft (106). Remove

shaft (106), thrust discs (102), gear (104), and

bearings (103) from carrier (101).

g01269983

Illustration 95

44. Remove thrust washer (107), sun gear (108),

spacer (109), thrust washer (110), and gear (111).

Remove bearings (112) and thrust washer (110)

from shaft assembly (99).

Note: The procedure for the disassembly of the

clutch packs are identical.

g01269986

Illustration 96

45. Rotate shaft assembly (99). Remove bolts (113),

seal carrier (114), bolts (115), and rotor (116) from

shaft assembly (99).

26

KENR6054

Disassembly and Assembly Section

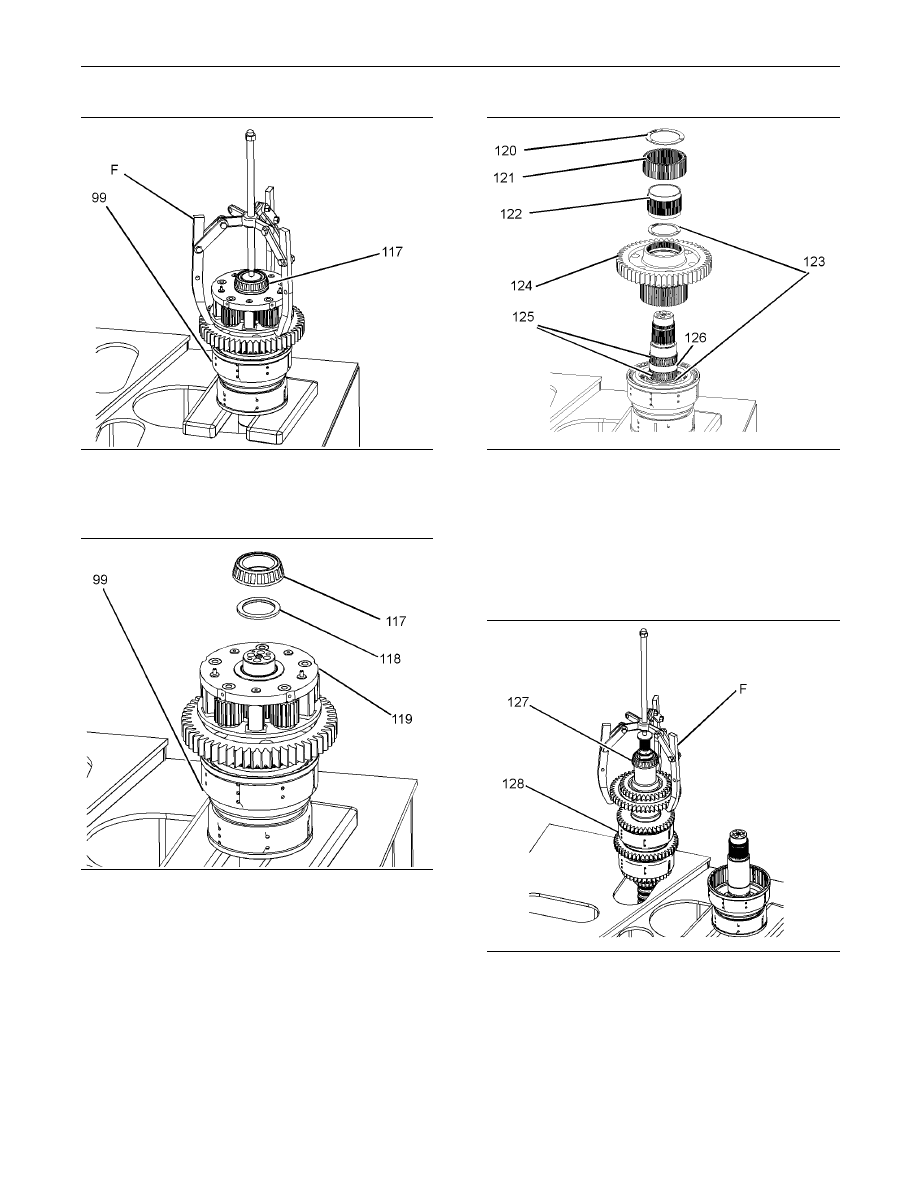

g01270066

Illustration 97

46. Use Tooling (F) to remove bearing cone (117)

from shaft (99).

g01270067

Illustration 98

47. Remove bearing cone (117), spacer (118), and

planetary carrier (119) from shaft assembly (99).

Note: The procedure for the disassembly of the

planetary carriers are identical.

g01270078

Illustration 99

48. Remove thrust washer (120), sun gear (121),

tube (122), thrust washers (123), and gear (124).

Remove bearings (125) and spacer (126) from

shaft assembly (99).

Note: The procedure for the disassembly of the

clutch packs are identical.

g01270090

Illustration 100
Input Shaft

49. Use Tooling (F) in order to remove bearing cone

(127) from shaft assembly (128).

KENR6054

27

Disassembly and Assembly Section

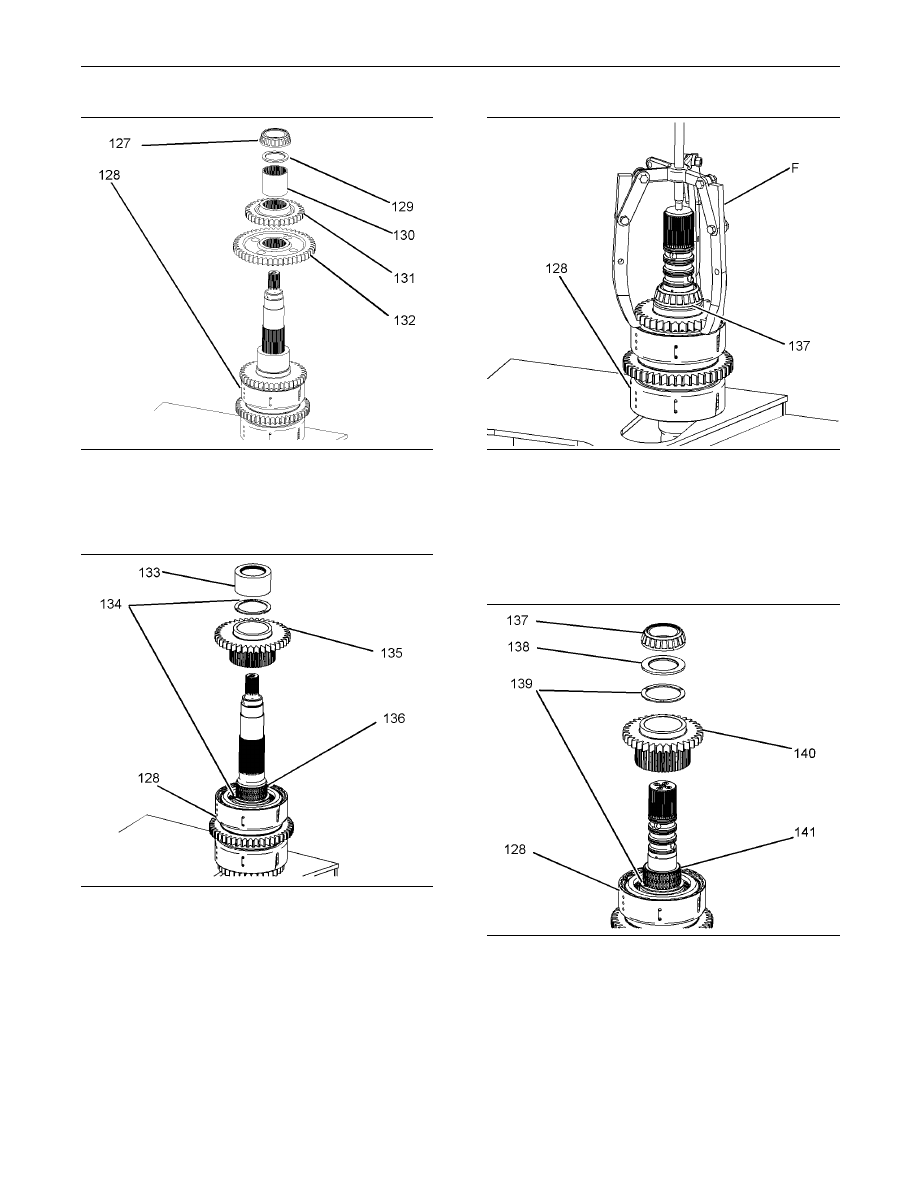

g01270092

Illustration 101

50. Remove bearing cone (127), spacer (129), spacer

(130), gear (131), and gear (132) from shaft

assembly (128).

g01270098

Illustration 102

51. Remove spacer (133), thrust washer (134), and

gear (135). Remove bearings (136) and thrust

washer (134) from shaft assembly (128).

Note: The procedure for the disassembly of the

clutch packs are identical.

g01270099

Illustration 103

Note: Remove the seal rings before removal of

bearing cone (137).

52. Rotate shaft assembly (128) by 180 degrees. Use

Tooling (F) in order to remove bearing cone (137)

from shaft assembly (128).

g01270555

Illustration 104

53. Remove bearing cone (137), spacer (138), thrust

washer (139), and gear (140). Remove bearings

(141) and thrust washer (139) from shaft assembly

(128).

Note: The procedure for the disassembly of the

clutch packs are identical.
