Challenger Terra Gator 3244 Chassis. Manual - part 40

12

KENR6054

Disassembly and Assembly Section

g01266709

Illustration 34

26. Remove bearing (36) from gear (34).

i02648905

Pump Drive - Install

SMCS Code: 3108-012

Installation Procedure

Table 4

Required Tools

Tool

Part

Number

Part Description

Qty

A

138-7575

Link Brackets

4

B

1U-9202

Lever Puller Hoist

1

C

1P-2420

Transmission Repair Stand

1

F

1U-8846

Gasket Sealant

-

g01266709

Illustration 35

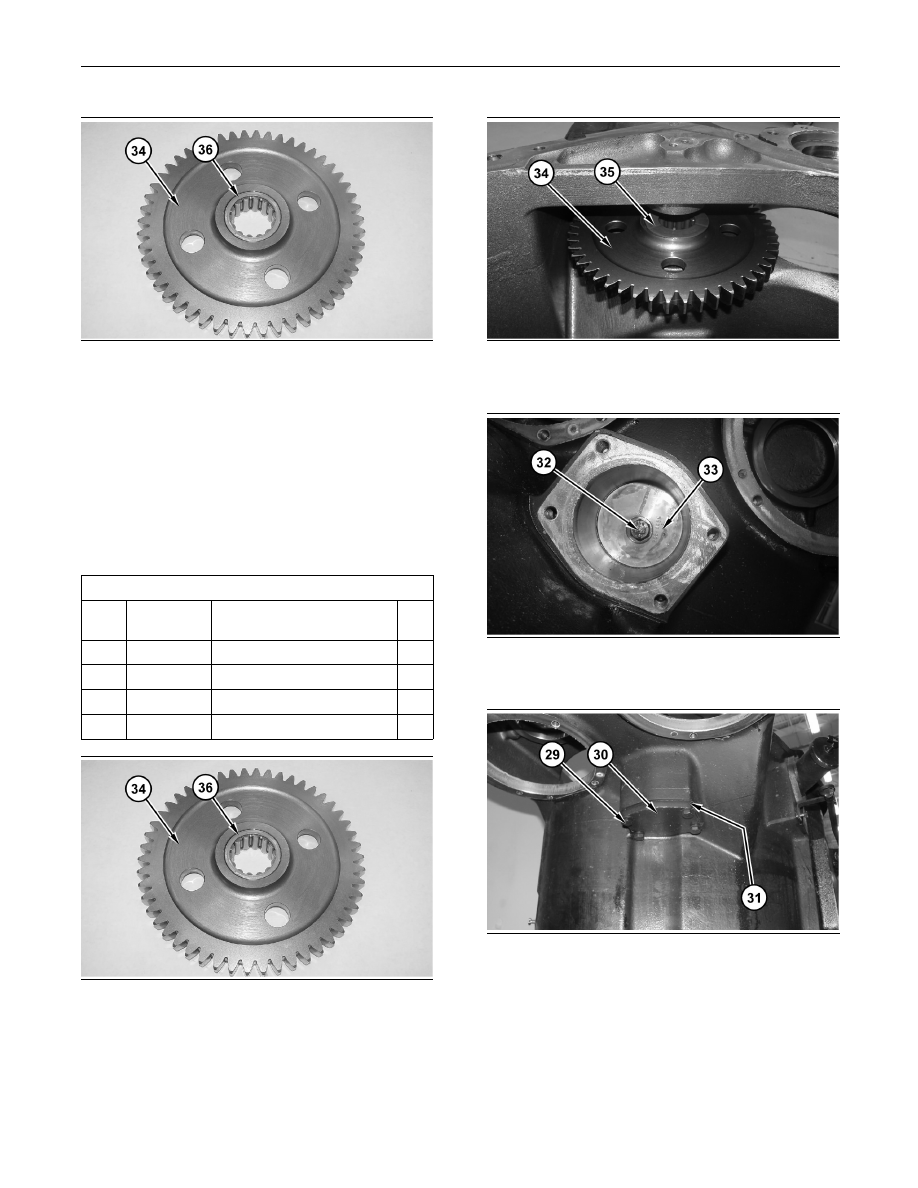

1. Install bearing (36) into gear (34).

g01266697

Illustration 36

2. Install thrust discs (35). Install gear (34).

g01265950

Illustration 37

3. Install shaft (33). Install bolt (32).

g01266612

Illustration 38

4. Install O-ring seal (31), cover (30), and bolts (29).

KENR6054

13

Disassembly and Assembly Section

g01266763

Illustration 39

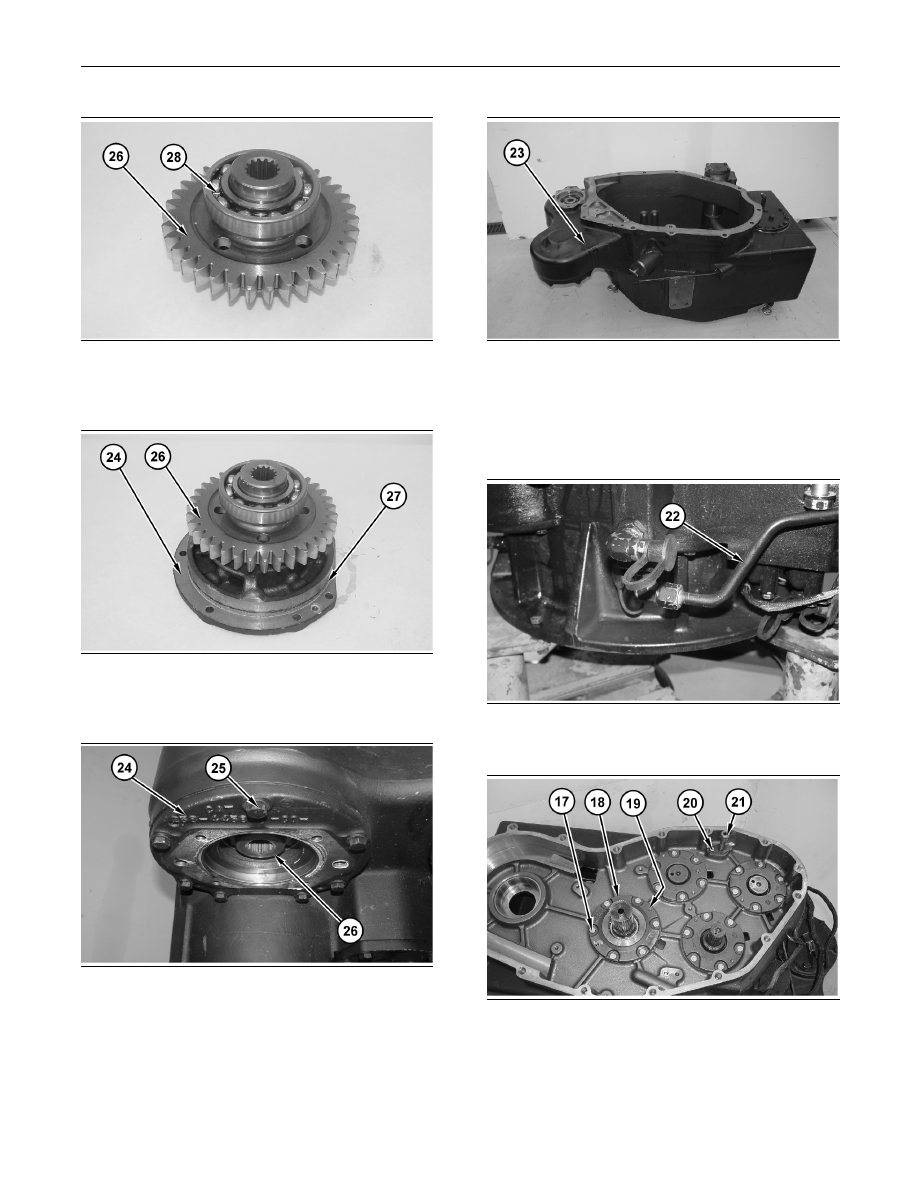

5. Raise the temperature of bearings (28). Install

bearings (28) onto gear (26).

g01265924

Illustration 40

6. Install O-ring seal (27) and gear (26) onto adapter

(24).

g01266820

Illustration 41

7. Install gear (26) and adapter (24). Install bolts (25).

g01265910

Illustration 42

8. Use Tooling (A), Tooling (B), and a suitable lifting

device in order to reposition case assembly (23).

The weight of case assembly (23) is approximately

365 kg (800 lb). Apply Tooling (F) to case

assembly (23). Install case assembly (23).

g01265880

Illustration 43

9. Install tube assembly (22).

g01265863

Illustration 44

10. Install tube assembly (21). Install bolt (20).

11. Install shims (19) and retainer (18). Install bolts

(17).

14

KENR6054

Disassembly and Assembly Section

Note: If new bearings are installed, check the end

play of the shaft assembly. Refer to Disassembly and

Assembly, “Transmission - Assemble”.

12. Repeat Step 11 for the other retainers.

g01265831

Illustration 45

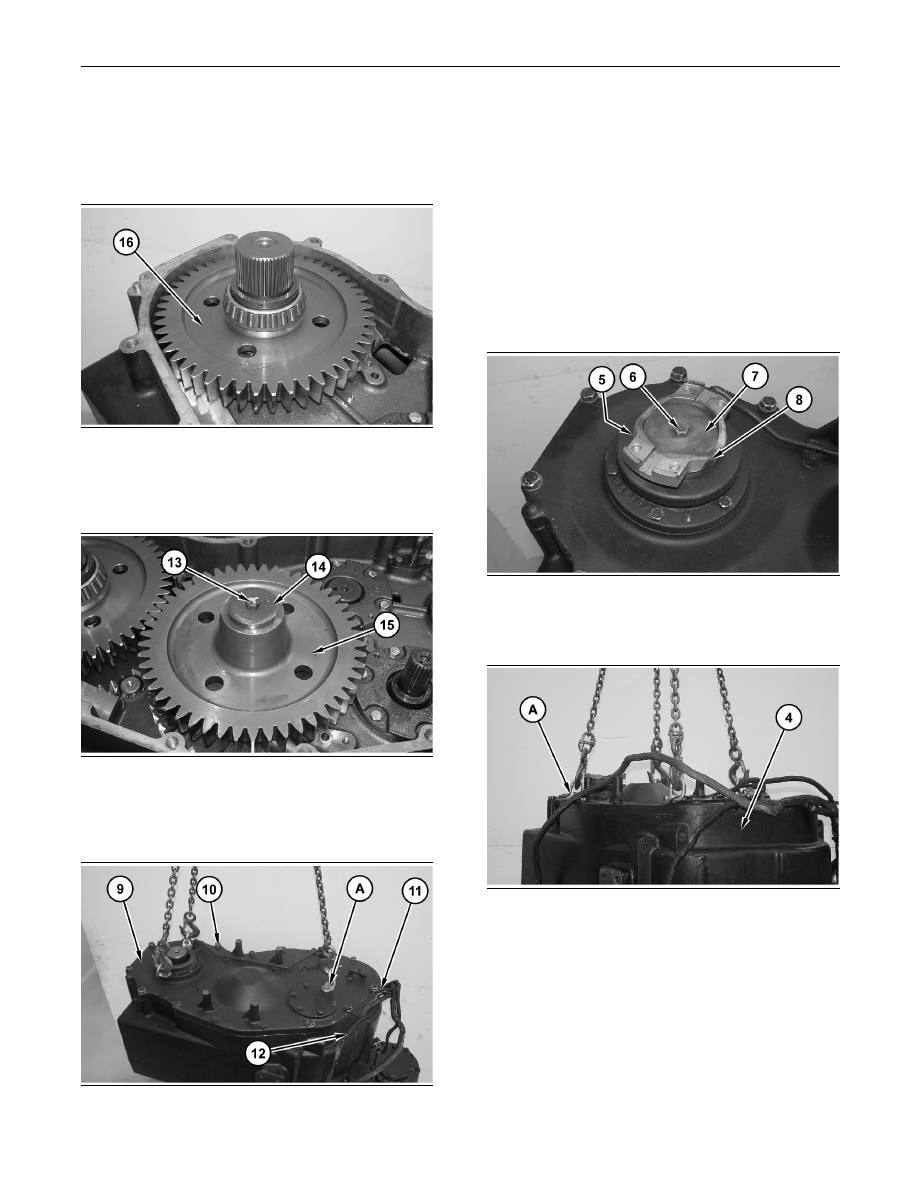

13. Use two people in order to install gear assembly

(16). The weight of gear assembly (16) is

approximately 30 kg (70 lb).

g01265829

Illustration 46

14. Use two people in order to install gear (15). The

weight of gear (15) is approximately 23 kg (50 lb).

Install retainer (14) and bolt (13).

g01265805

Illustration 47

15. Apply Tooling (F) to cover assembly (9).

16. Use Tooling (A) and a suitable lifting device in

order to install cover assembly (9). The weight

of cover assembly (9) is approximately 60 kg

(130 lb).

17. Check the end play of the shaft assembly. Refer

to Disassembly and Assembly, “Transmission -

Assemble”.

18. Position harness assembly (12).

19. Install bracket assemblies (11) and bolts (10).

g01265795

Illustration 48

20. Install O-ring seal (5). Install yoke (8), retainer

(7), and bolt (6).

g01265775

Illustration 49

KENR6054

15

Disassembly and Assembly Section

g01265774

Illustration 50

21. Use Tooling (A), Tooling (B), and a suitable lifting

device in order to reposition transmission (4).

The weight of transmission (4) is approximately

1315 kg (2900 lb).

g01265765

Illustration 51

22. Install Electronic Control Module (3) and bolts (2).

23. Connect harness assemblies (1).

End By:

a. Install the input speed sensor. Refer to

Disassembly and Assembly, “Speed Sensor

(Transmission) - Install”.

i02648921

Transmission - Disassemble

SMCS Code: 3002-015; 3030-015; 3150-015;

3159-015

Disassembly Procedure

Table 5

Required Tools

Tool

Part

Number

Part Description

Qty

A

138-7575

Link Brackets

4

B

1U-9202

Lever Puller Hoist

1

C

1P-2420

Transmission Repair Stand

1

D

154-6181

Forcing Screws

2

E

203-5581

Plate

1

1P-2322

Combination Puller

1

F

8B-7560

Step Plate

1

G

FT-2769

Table

1

H

5P-4758

Retaining Ring Pliers As

1

J

207-8153

Shaft Retainer

1

Start By:

a. Remove the input speed sensor. Refer to

Disassembly and Assembly, “Speed Sensor

(Transmission) - Remove”.

g01269011

Illustration 52

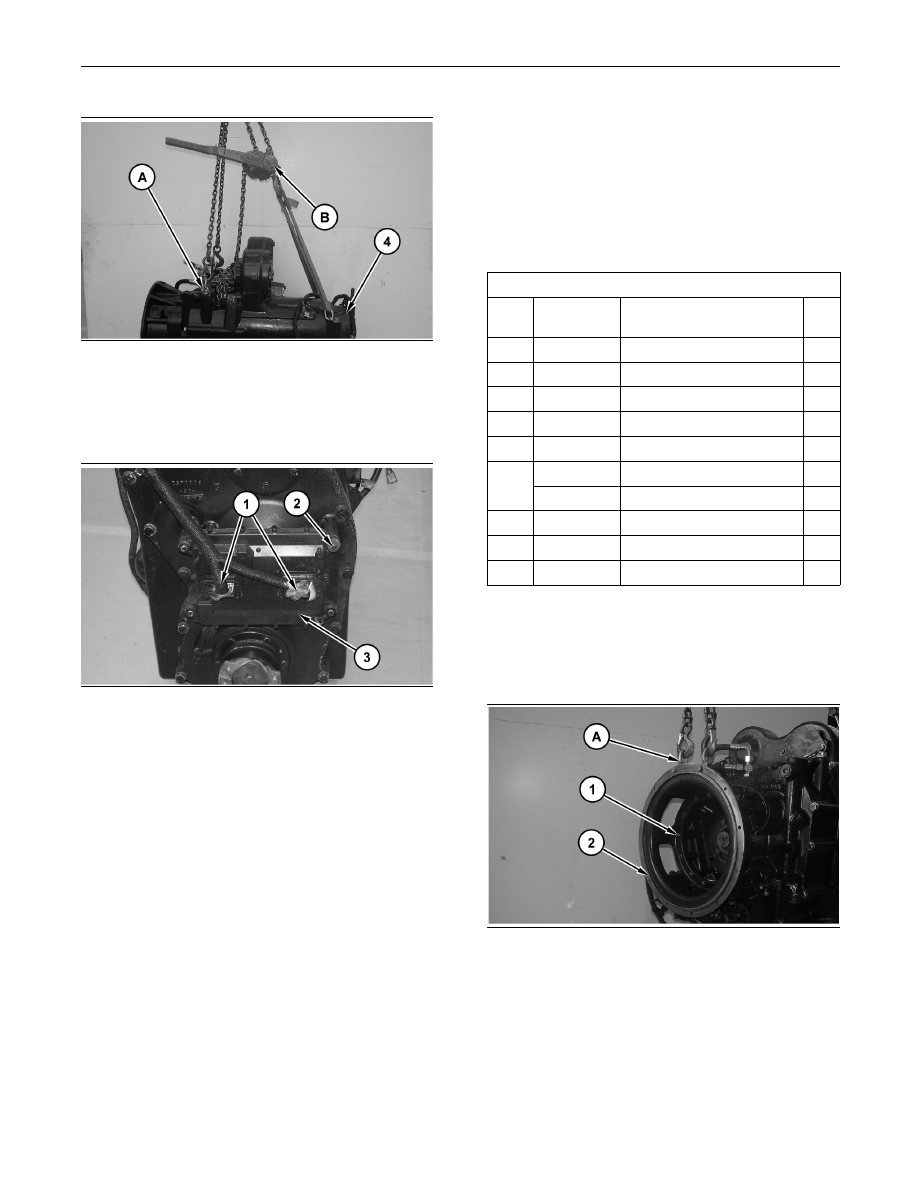

1. Attach Tooling (A) and a suitable lifting device to

bell housing (2). The weight of bell housing (2)

is approximately 35 kg (75 lb). Remove bolts (1).

Remove bell housing (2) and the O-ring seals.
