Зерноуборочный комбайн Challenger CH 640. Руководство - часть 31

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-15

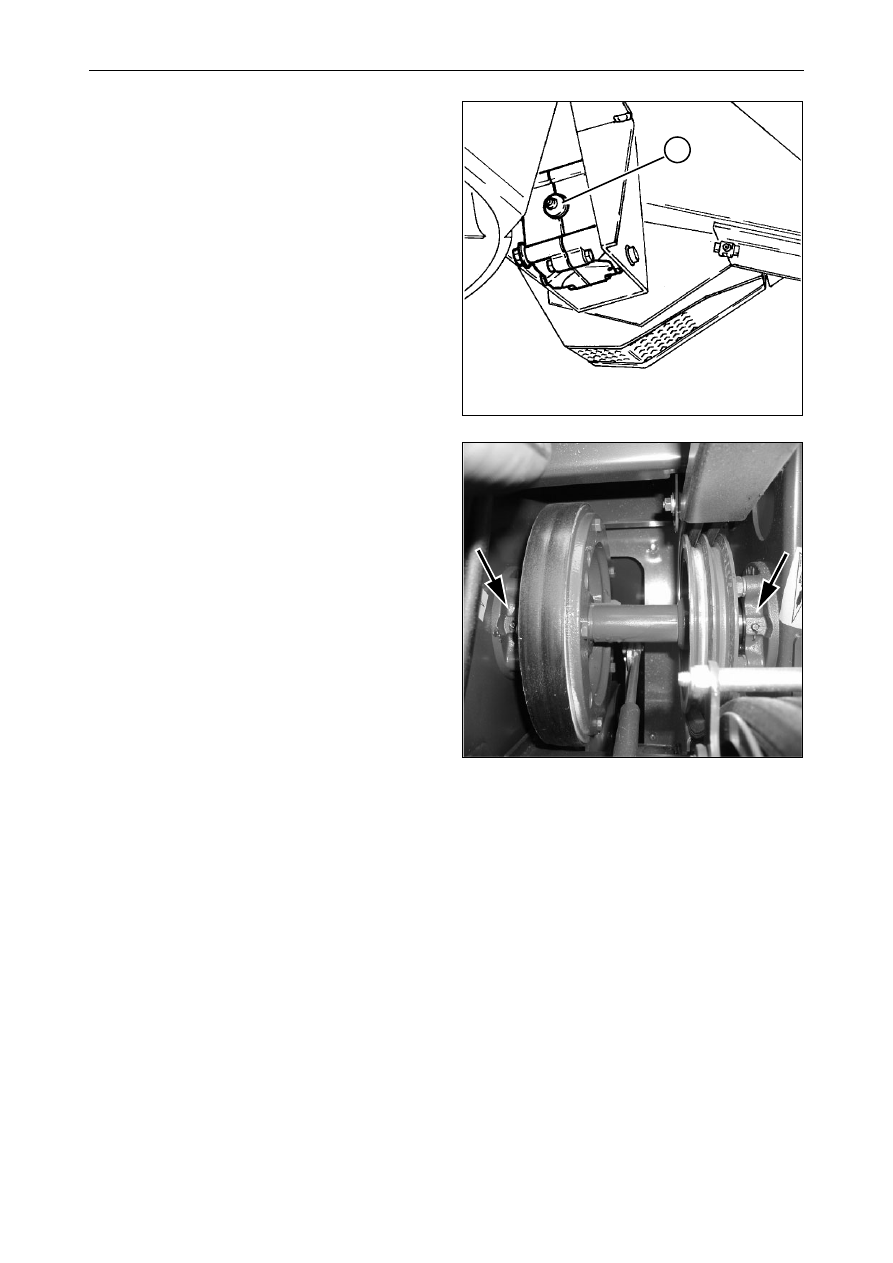

25.)Разбрасыватель  соломенной  сечки

(если установлен) -

Рис. 33

Убедитесь, что в корпус трансмиссии залито
350 г BP Energrease LC2 M. При необходи-
мости долейте масло через штуцер (1).

26.)Коробка  передач  соломорезки -

Рис.

34

Залейте BP Energrease LC2 M в две маслен-
ки, указанные на рисунке.

Рис. 33

1

Рис. 34

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-16

ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ - SB - ЧЕРЕЗ КАЖДЫЕ 150

ЧАСОВ РАБОТЫ

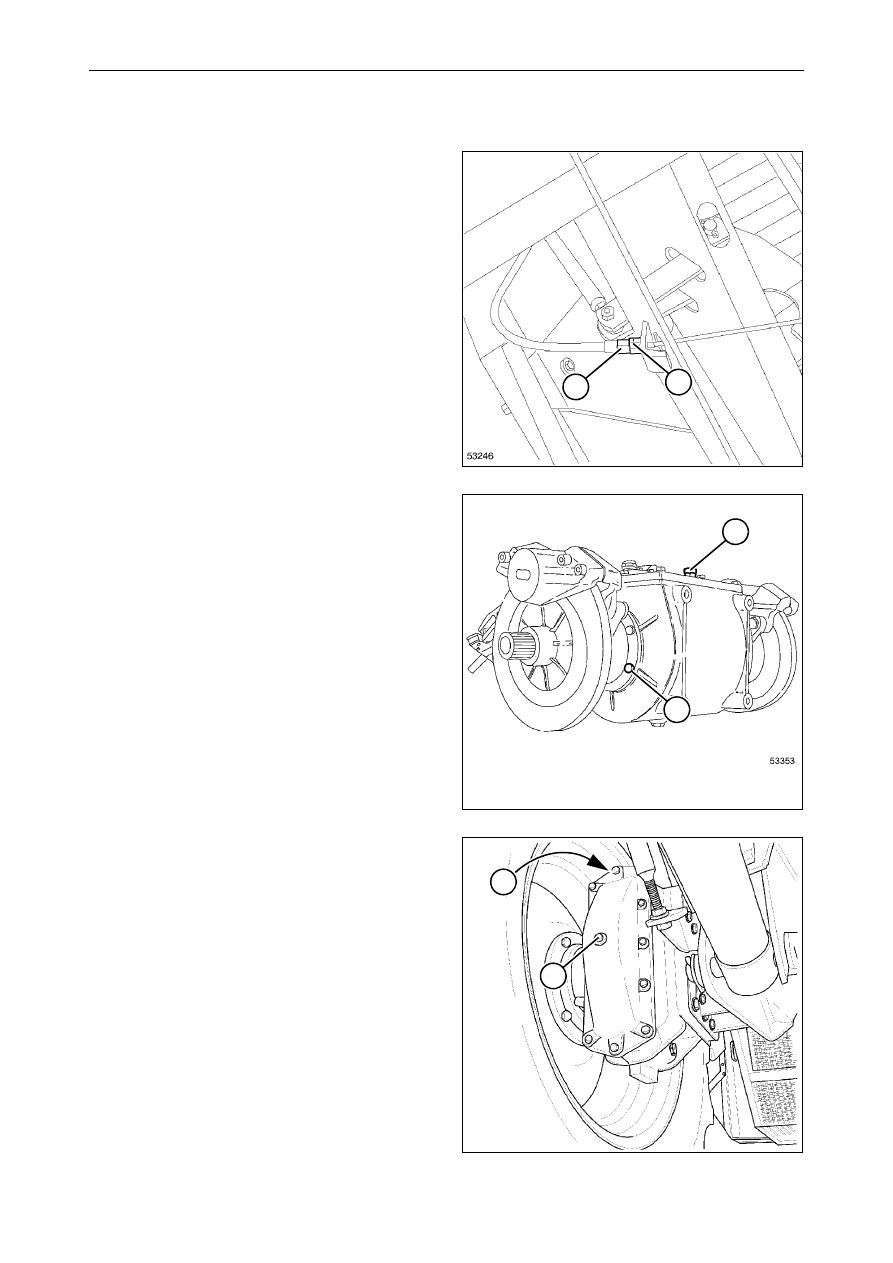

27.)- Стояночный тормоз

Рис. 35

Смажьте трос. При необходимости замени-
те его.

Если рычаг ручного тормоза достигает кон-
ца своего перемещения, натянуть трос пос-
редством болта (2), затем затянуть гайку (1).

28.)- Коробка передач

Рис. 36

Выверните  винт (1) и  проверьте  уровень
масла.  При  необходимости  долейте  масло
через отверстие (2).

Уровень правильный (когда машина стоит на
абсолютно ровной поверхности), если масло
вытекает из отверстия, которое открывает-
ся при выворачивании винта (1).

Используйте  масло  BP Terrac Super Gear
80W-90.

29.)- Картеры конечного привода

Рис. 37

Проверить уровень масла через отверстие с
пробкой (1) и  при  необходимости  долить
через отверстие с пробкой (2).
Уровень правильный (когда машина стоит на
абсолютно ровной поверхности), если масло
вытекает из отверстия, которое открывает-
ся при выворачивании винта (1).

Используйте  масло  BP Terrac Super Gear
80W-90.

Рис. 35

2

1

Рис. 36

1

2

Рис. 37

1

2

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-17

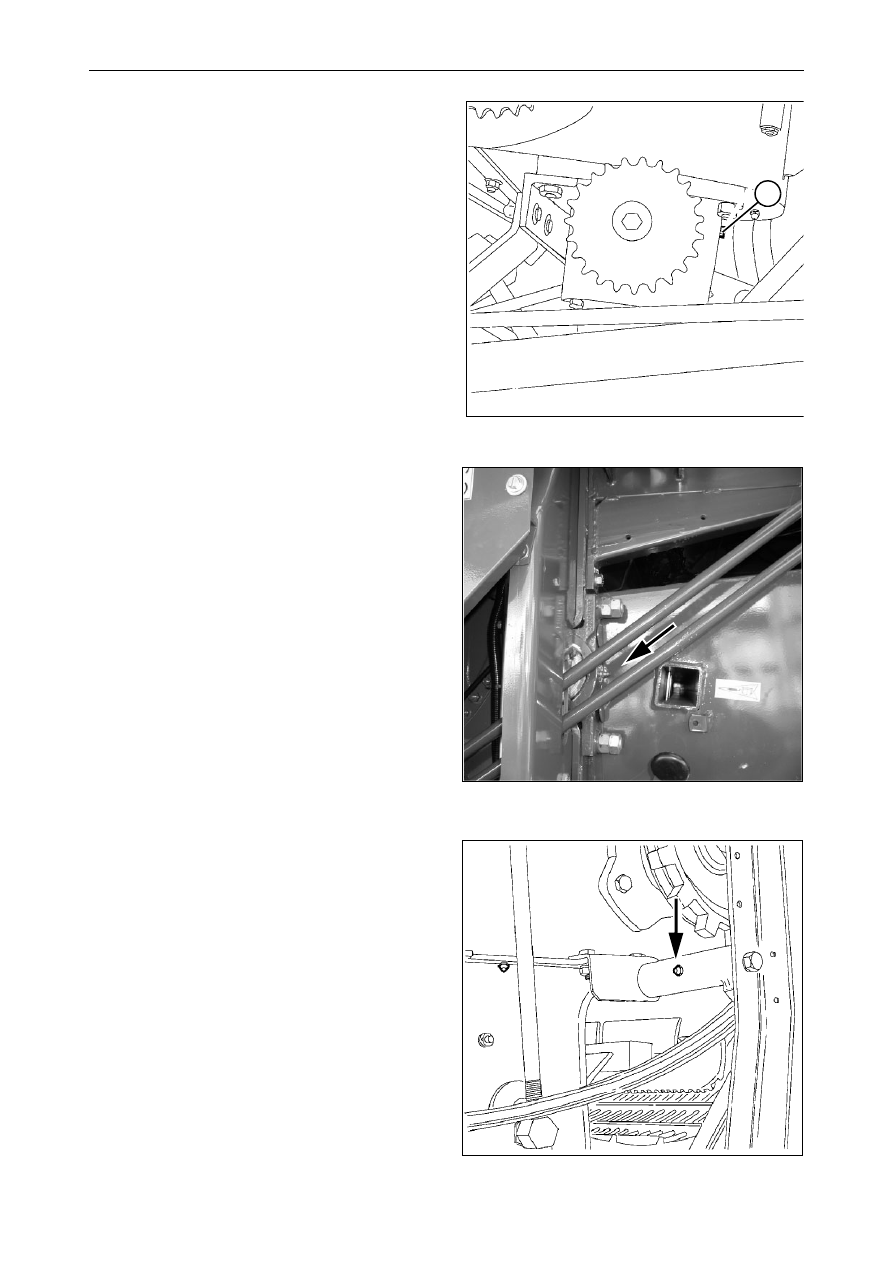

30.)- Нижняя пара сопряженных коничес-

ких  шестерен  разгрузчика  бункера

Рис. 38

Вывернуть  винт (1) и  проверить  через  сво-
бодное  отверстие,  что  уровень  масла  при-
мерно 10 мм; при необходимости, долить до
уровня.

Используйте  масло  BP Terrac Super Gear
80W-90..

31.)- Подвеска главного зернового элева-

тора

Рис. 39

Залейте BP Energrease LC2 M в масленку.
Повторить  эту  операцию  на  противополож-
ной стороне.

32.)-  Палец  рычага  натяжителя  ремня

механизма реверсирования

Рис. 40

Залейте BP Energrease LC2 M в масленку.

Рис. 38

1

Рис. 39

Рис. 40

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-18

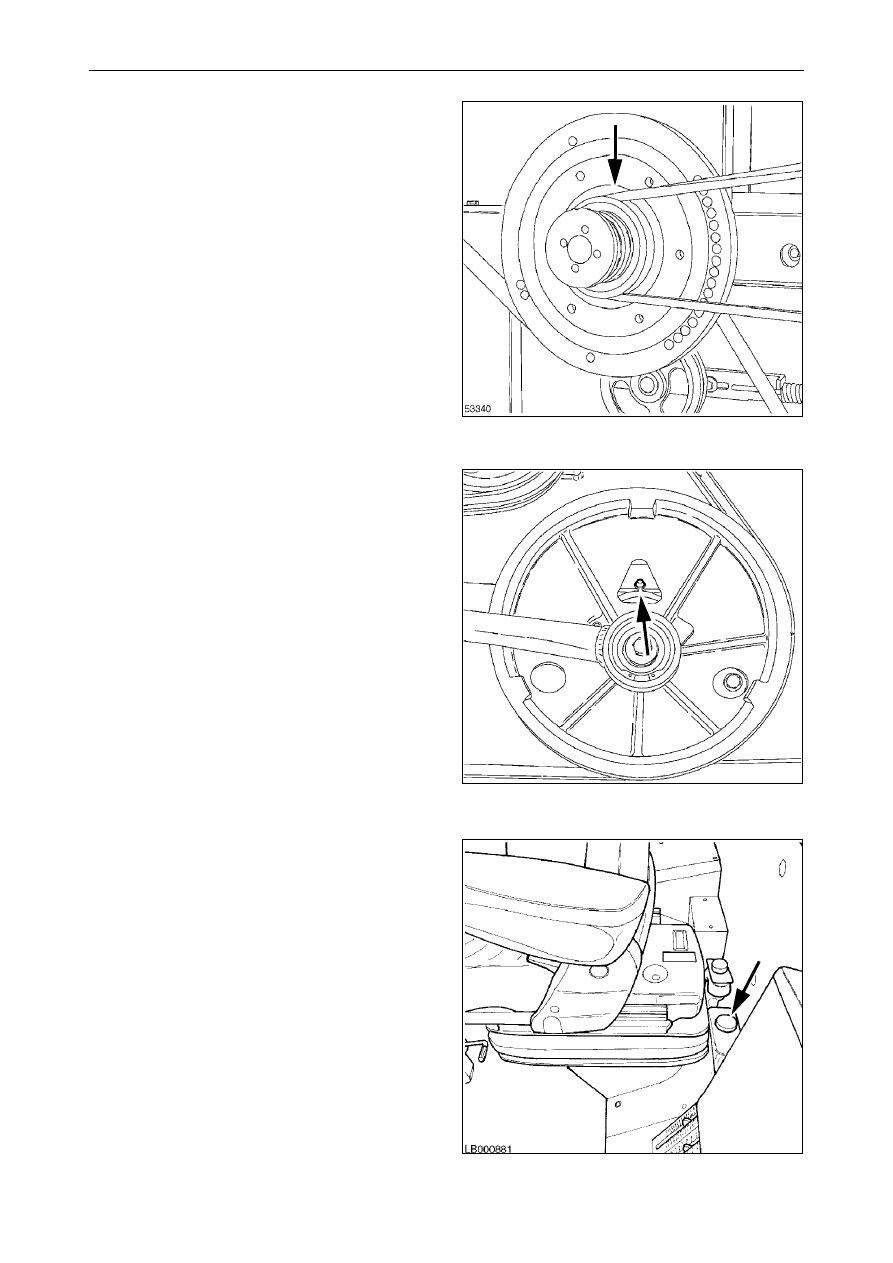

33.)Главная муфта

Рис. 41

Залейте BP Energrease LC2 M в масленку.

34.)- Левая подшипниковая опора шнека

недомолота

Рис. 42

Залейте BP Energrease LC2 M в масленку.

35.)- Бачок жидкости омывателя лобово-

го стекла

Рис. 43

проверить уровень жидкости.

При  необходимости  долить  до  нужного
уровня.

Используйте жидкость BP Screenwash.

Рис. 41

Рис. 42

Рис. 43
