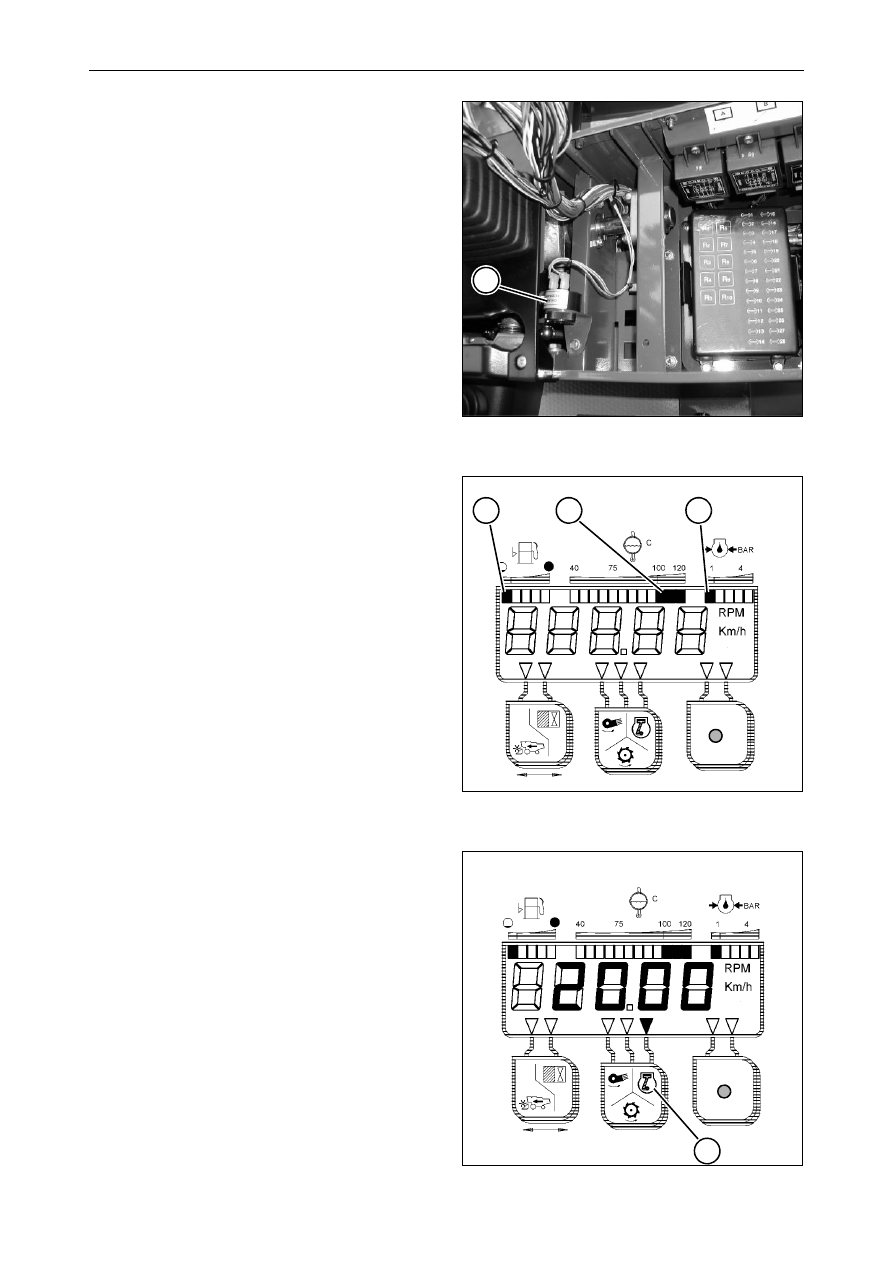

ВКЛЮЧЕНИЕ ЗВУКОВОГО СИГНАЛА

Рис. 20 – Рис. 22

Бортовой  компьютер  издает  один  звуковой
сигнал при помощи устройства звуковой сигна-
лизации (1), расположенного  в  верхней  части
задней панели приборов, в следующих случаях:

•

-  уровень  топлива (F) ниже  минимального
значения (включается каждые 10 минут).

•

-  слишком  высокая  температура  охлаждаю-
щей жидкости двигателя (G) (сначала вклю-
чается каждую минуту, а затем - каждые 10
секунд, если пороговое значение превыше-
но на 5°C);

•

-  низкое  давление  масла  в  двигателе (H)
(каждые 10 секунд);

•

- частота вращения двигателя (I) ниже мини-
мального значения (каждые 10 секунд).

Рис. 20

1

Рис. 21

F

G

H

Рис. 22

I

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-18

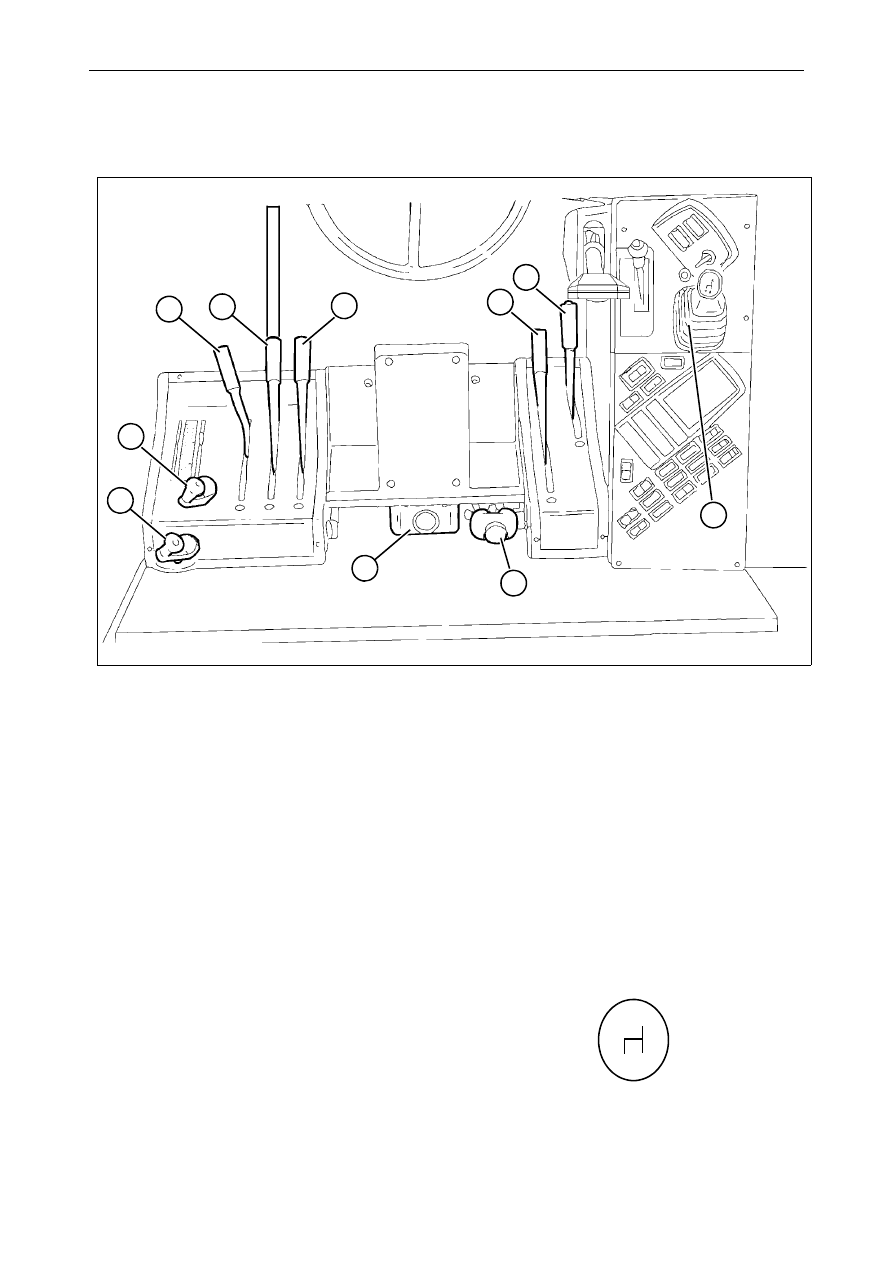

2.6  ОРГАНЫ УПРАВЛЕНИЯ РЯДОМ С СИДЕНЬЕМ ОПЕРАТОРА

Наиболее важные элементы управления эргоно-
мично расположены вблизи сиденья оператора:

1.) Рукоятка задней настройки подбарабанья.

2.) Рукоятка  передней  настройки  подбараба-

нья.

3.) Включение шнека разгрузки зерна.

4.) Рычаг включения жатки.

Опустите  рычаг  перед  тем,  как покинуть
сиденье оператора.

5.) Рычаг включения молотилки.

¥

ОПАСНО:  если  комбайн  оборудован
соломорезкой  и  пластина  дефлектора
находится  в  рабочем  положении,  этим
переключателем  производится  также
пуск ротора соломорезки.

6.) Рычаг стояночного тормоза (с красной кноп-

кой).

ВНИМАНИЕ: В случае перемещения многофунк-
ционального рычага при заблокированном стоя-
ночном  тормозе  автоматически  включается
главное устройство звуковой сигнализации.

7.) Рычаг управления реверсивного механизма

ПРИМЕЧАНИЕ: Перед включением этого ремня
необходимо  перевести  двигатель  в  режим
холостого хода.

8.) Рычаг переключения передач.

ПРИМЕЧАНИЕ: Для изменения отношения всег-
да  необходимо  останавливать  машину,  по  воз-
можности на горизонтальной поверхности.

9.) Бачок тормозной жидкости.

10.) Бачок  омывателя  (только  для  комбайнов,

оборудованных кабиной).

10

1

4

3

2

7

8

9

6

5

Рис. 23

1 3

2

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-19

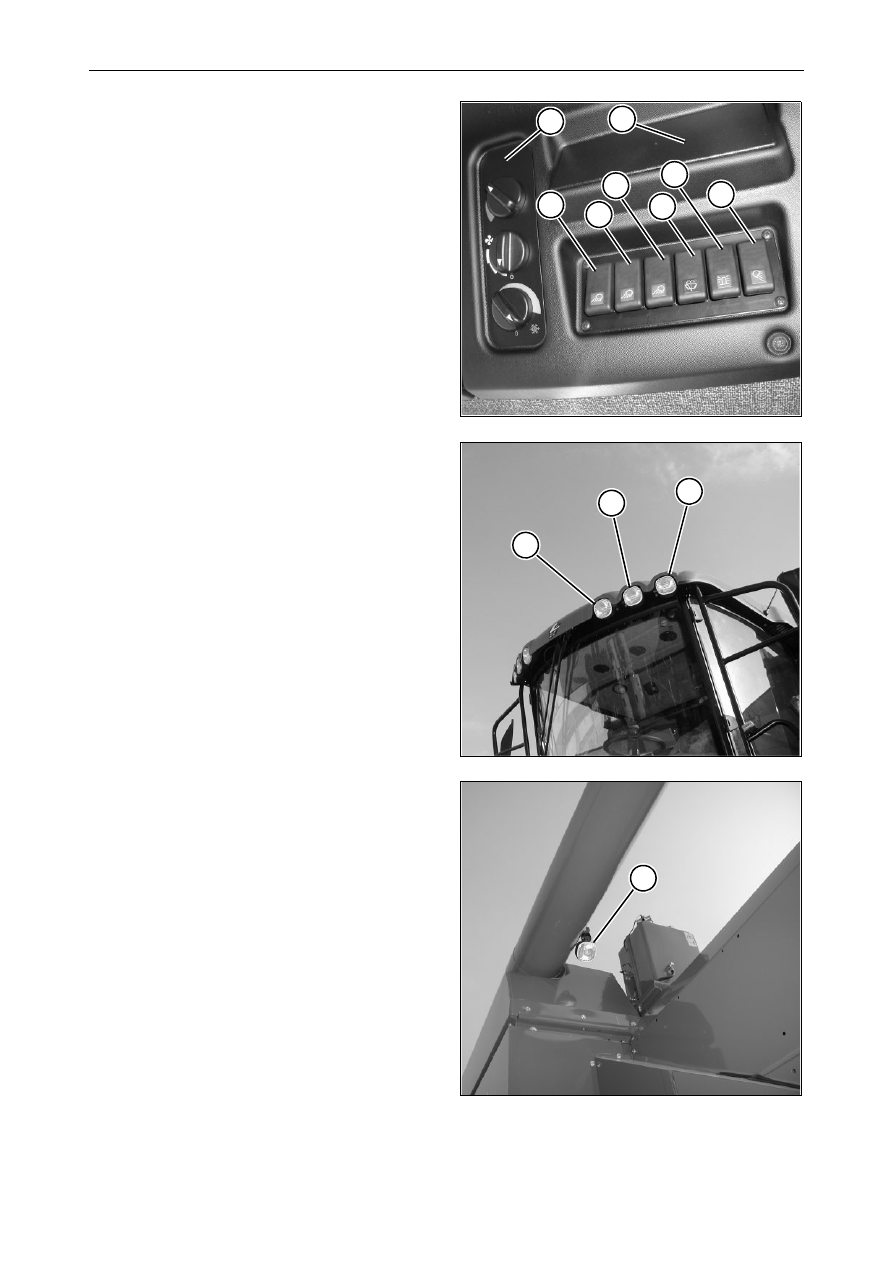

ОРГАНЫ УПРАВЛЕНИЯ В КАБИНЕ (навер-
ху справа)

Рис. 24 – Рис. 26

На правой стороне крыши кабины находятся сле-
дующие органы управления:

a.)

три  органа  управления (1) для  обработки
воздуха;

b.) место (2), подготовленное  для  установки

радио;

c.)

двухпозиционный  переключатель (3) для
включения /выключения центрального (12) и
внутреннего (10) рабочего освещения.

d.) переключатель (4) для включения /выключе-

ния наружного рабочего освещения (11);

e.) Переключатель (5) (не используется).

f.)

переключатель  стеклоочистителя (6) с
управлением омывателя стекол (бачок жид-
кости омывателя стекла располагается сза-
ди сиденья);

g.) Переключатель (7) (не используется).

h.) Переключатель (8) фонарей  освещения

зоны разгрузки (13).

Рис. 24

Рис. 25

Рис. 26

1

3

4

5

6

7

8

2

10

12

11

13

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-20

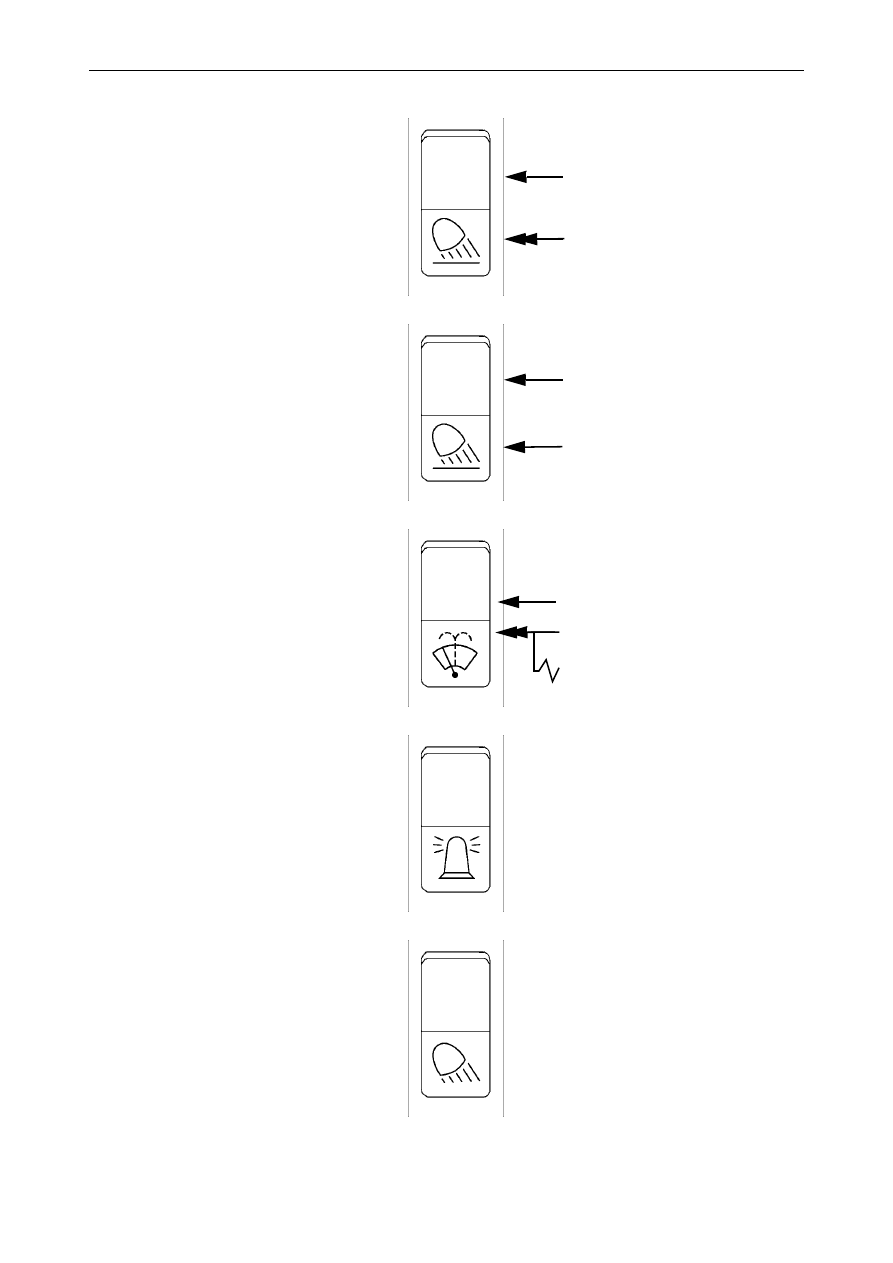

3.

Переключатель:

•

1-е  положение:  средние  рабо-
чие фонари.

•

2-е  положение:  внутренние
рабочие фонари.

4.

Переключатель  наружного  рабо-
чего освещения.

5.

Переключатель не используется.

6.

Переключатель  и  тумблер  для
стеклоочистителя / омывателя
лобового стекла.

7.

Переключатель не используется.

8.

Переключатель  фонарей  освеще-
ния  зоны  разгрузки  (по  дополни-
тельному заказу).

ОТКЛЮЧЕН

Включен

ОТКЛЮЧЕН

ВКЛ.- 1-е постоянное положение =
Стеклоочиститель
ВКЛ.- 2-е непостоянное положение =
Омыватель ветрового стекла
