ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-5

2

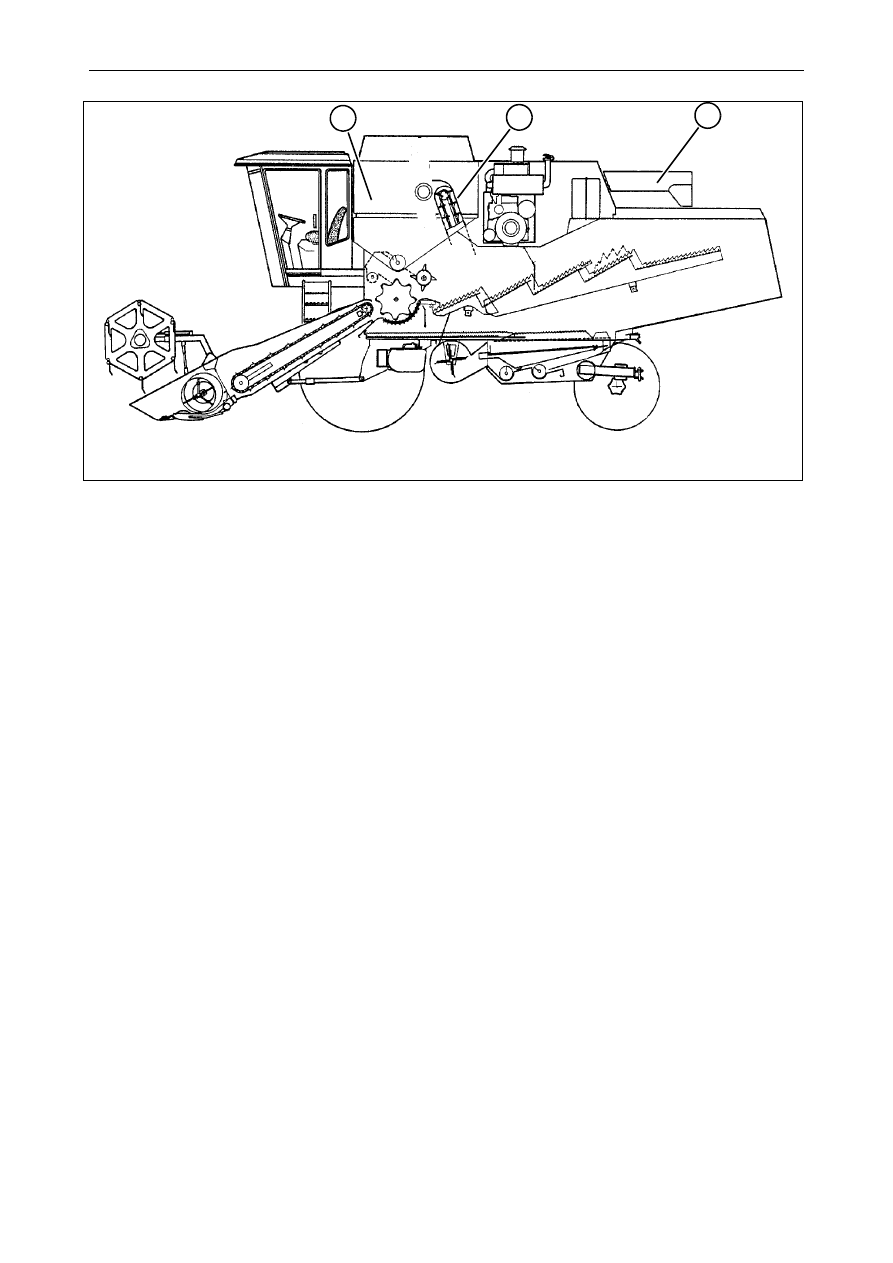

Хранение и разгрузка зерна -

Рис. 5

Элеватор (2) транспортирует зерно в центр бункера (1) для его равномерного заполнения. Когда уро-
вень  заполнения  бункера  зерном  достигает  заданного  значения,  датчик  активирует  предупреждаю-
щую сигнализацию внутри кабины и одновременно включает желтый проблесковый маячок на крыше
для предупреждения водителей прицепов, ожидающих погрузку.

Для настройки открытия делителей разгрузочного шнека бункера рекомендуется работать при полной
производительности разгрузки, если изменяется тип культуры или влажность зерна.

Включение и отключение разгрузочного шнека (3) осуществляется электрогидравлическим приводом
с управлением кнопкой на многофункциональном рычаге. При помощи кнопки на задней панели при-
боров выгрузку зерна можно производить при любом положении разгрузочного шнека.

Благодаря этой функции оператор может надлежащим образом выполнять загрузку прицепов даже во
время движения комбайна.

Горизонтальный  разгрузочный  шнек  обеспечивает  постоянное  расстояние  от  поверхности  земли  и
предотвращает тем самым риск столкновения с прицепами.

Качество обмолоченной культуры можно легко проверить с платформы доступа к сиденью оператора,
открыв специальный люк для доступа прямо в зерновой бункер.

Широкое окно, расположенное сзади сиденья оператора, позволяет оператору видеть весь зерновой
бункер.

3

1

2

Рис. 5

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-6

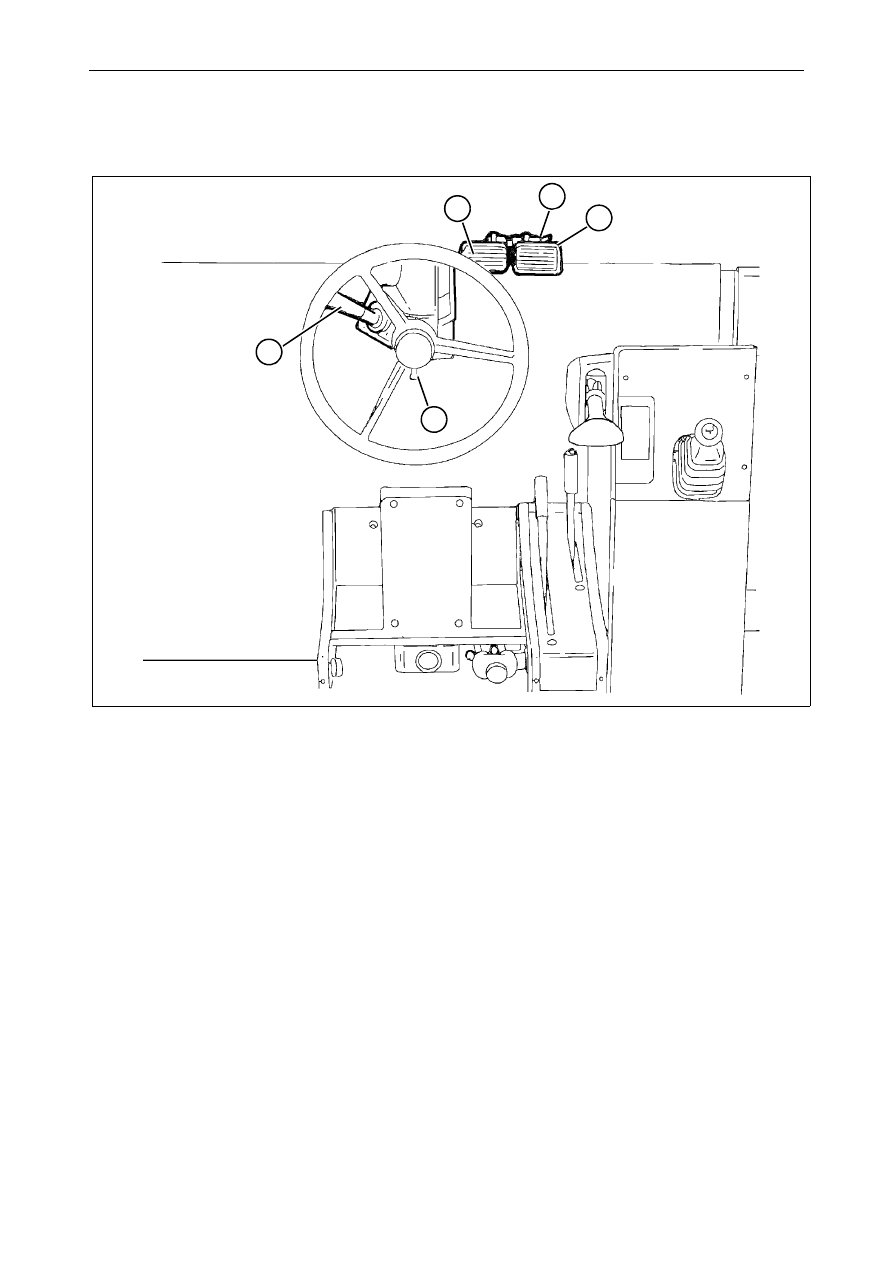

2.2  РУЛЕВАЯ КОЛОНКА И ПЕДАЛИ УПРАВЛЕНИЯ

1.) Рычаг  управления  положением  рулевого

колеса.

2.) Указатель  поворота  и  рычаг  управления

освещением:

•

переключение  в  направлении  вращения
рулевого  колеса:  включение  указателей
поворота;

•

временное перемещение вверх: мигание
дальнего света;

•

переключение  рычага  до  первого  упора:
стояночные огни;

•

переключение  рычага  до  второго  упора:
ближний свет фар;

•

переключение рычага вниз: дальний свет
фар;

•

нажатие на конец: звуковой сигнал.

¥

ПРЕДУПРЕЖДЕНИЕ:  При  передвиже-

нии по дорогам

общего

пользования

всегда  устанавливать  рычаг  управления

в  положение  ближнего  света.  Не  пере-

двигаться  по  дорогам  общественного

пользования  на  машине  с  включенным

рабочим освещением.

3.) Педали тормоза

¥

ПРЕДУПРЕЖДЕНИЕ:  перед  передвиже-

нием по дорогам общего пользования в

целях  безопасности  необходимо  всегда

блокировать  тормозные  педали  вместе

при  помощи  фиксатора  (А),  что  обеспе-

чивает  одновременное  срабатывание

тормозов.

2

1

3

A

3

Рис. 6

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-7

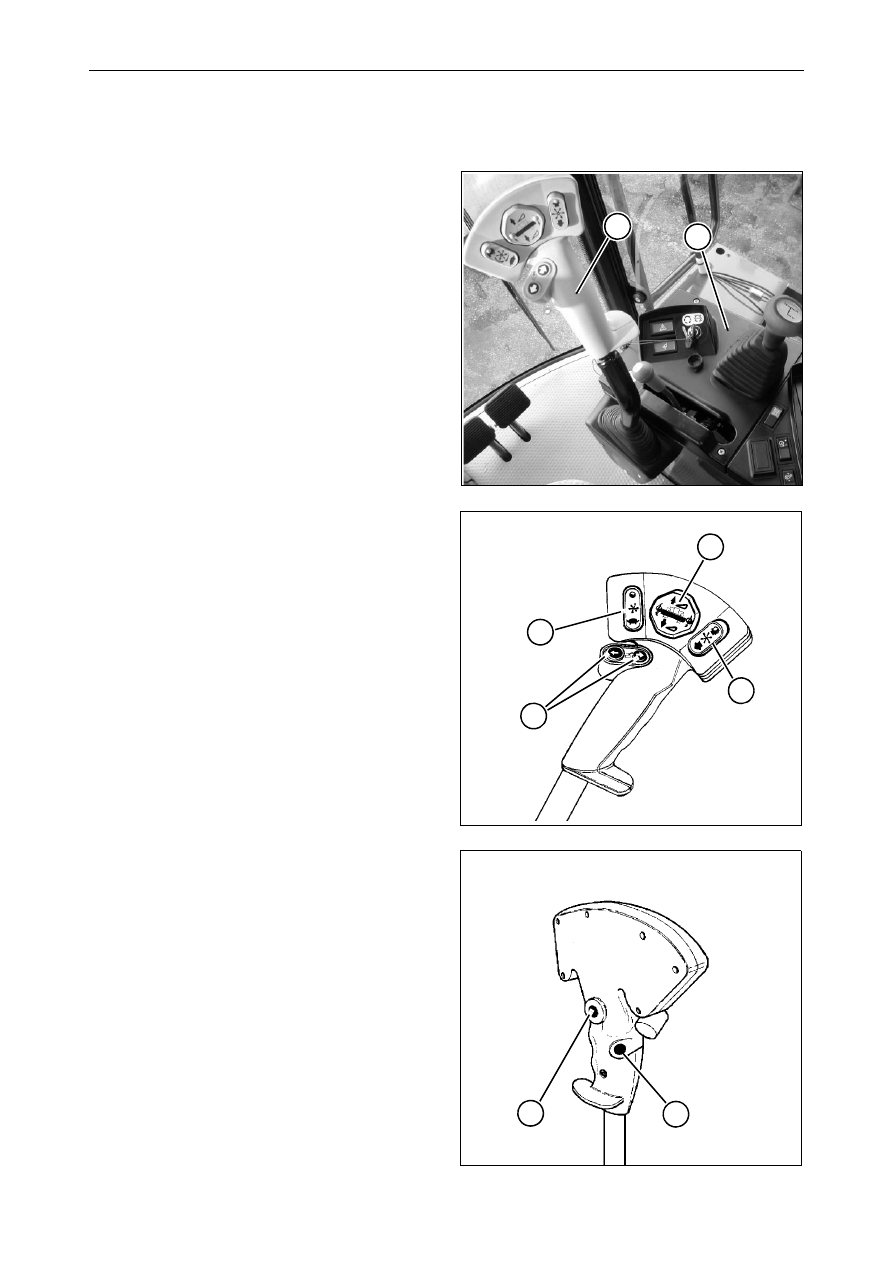

2.3  МНОГОФУНКЦИОНАЛЬНЫЙ РЫЧАГ

Рис. 7  – Рис. 9

Многофункциональный  рычаг (1) зафиксирован
на пульте управления (2), расположенном с пра-
вой стороны сиденья оператора.

Рычаг (1) управляет  направлением  движения  и
скоростью машины:

•

вперед = движение вперед и повышение
скорости;

•

назад = задний  ход  и  повышение  скоро-
сти заднего хода (со звуковым сигналом).

На  рычаге (1) находятся  также  переключатели
для управления многими другими функциями:

Кнопка (3) подъема/опускания жатки:

•

вверх = подъем жатки

•

вниз = опускание жатки

Переключатель (4) для управления вариато-
ром частоты вращения мотовила:

•

вверх = повышение частоты вращения

•

вниз = понижение частоты вращения.

Переключатель (5) для  управления  верти-
кальным положением мотовила:

•

вверх = подъем

•

вниз = опускание.

Кнопки (6) для управления разгрузочной тру-
бой:

•

левая = отключение

•

правая = включение.

Кнопка (7) для управления движением мото-
вила вперед.

Кнопка (8) для управления движением мото-
вила назад.

Рис. 7

Рис. 8

Рис. 9

1

2

3

4

6

5

8

7

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-8

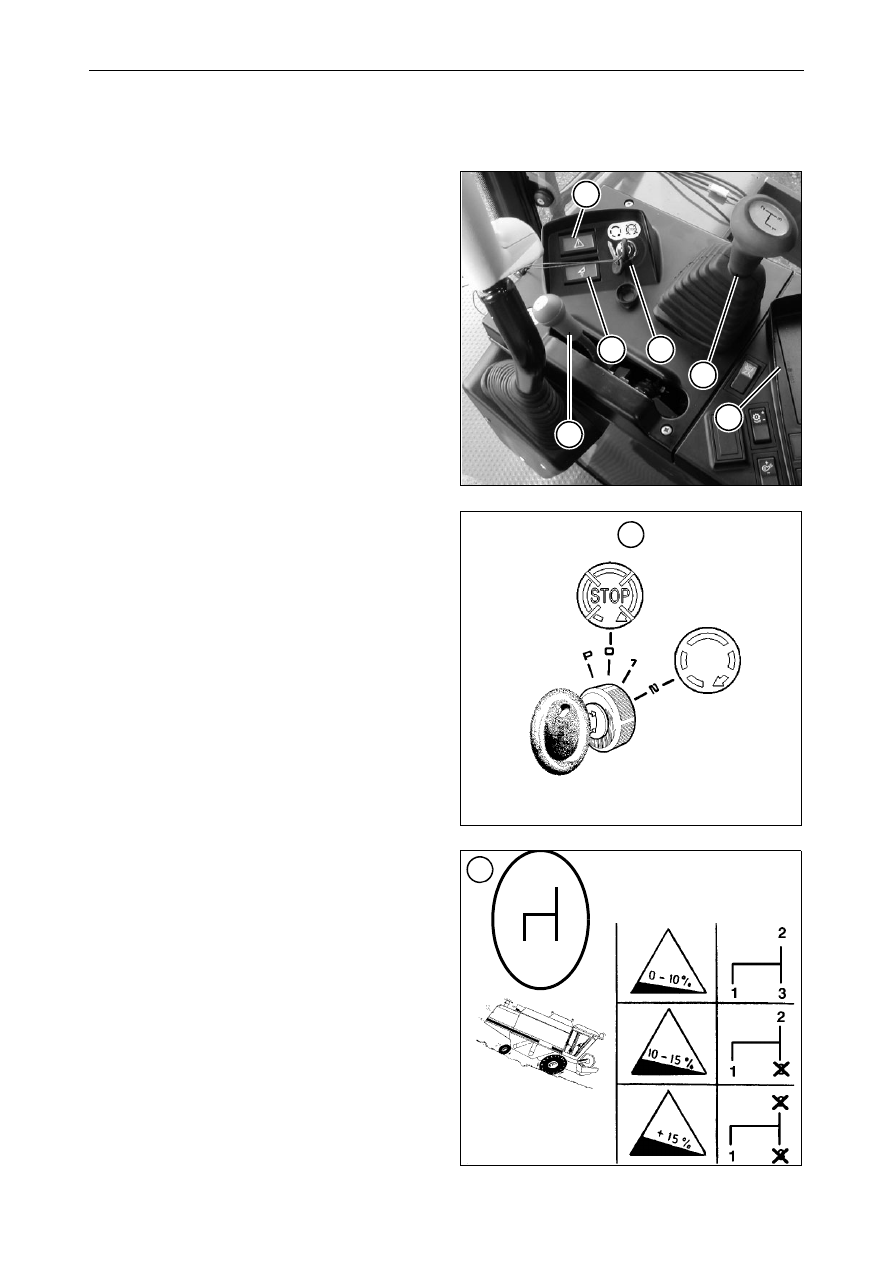

2.4  ПЕРЕДНЯЯ ПАНЕЛЬ ПРИБОРОВ

Рис. 10 – Рис. 12

На панели приборов рядом с многофункциональ-
ным  рычагом  расположены  следующие  компо-
ненты:

1.) Ключ зажигания (переключатель).

0.  Отключение  электрической  системы  за
исключением  фонарей  аварийной  сигнали-
зации и системы кабины.

1. Зажигание включено.

Работа

индикатора,

предупреждающих

фонарей и устройств управления.

Включение напряжения различных электри-
ческих цепей.

2. Запуск двигателя (после отпускания ключ
автоматически  возвращается  в  положение

1).

P.  Питание  осветительного  оборудования
(ключ может быть извлечен).

ПРИМЕЧАНИЕ: При повороте ключа зажигания
в положение 1 все световые индикаторы загора-
ются  (за  исключением  световых  индикаторов
для дорожных фар) на несколько секунд для про-
верки их функции.

2.) Индикаторная  лампа  (оранжевого  цвета);

жатка касается земли.
Если  она  загорелась,  медленно  поднимите
жатку так, чтобы она не касалась земли.

3.) Индикаторная

лампа

(красного

цвета)

общей  аварийной  сигнализации  ОСТА-
НОВКИ  (соединена со звуковой сигнализа-
цией).

ВНИМАНИЕ:  Если  она  загорелась,  проверьте
многофункциональный  световой  индикатор (6)
блока, который вызвал срабатывание сигнализа-
ции;  немедленно  остановите  комбайн  и  уст-
раните проблему.

4.) Рычаг  регулировки  частоты  вращения  дви-

гателя (с красной ручкой).

ВАЖНОЕ ЗАМЕЧАНИЕ: Во время работы (пос-
ле  включения  приводов)  двигатель  должен
иметь максимальную скорость (рычаг полностью
отведен назад).

5.) Рычаг переключения передач предназначен

для выбора передачи.

¥

Схема  переключения  передач  приведе-
на на верхней части рычага.
Переключение  скоростей  следует  про-
изводить только когда комбайн неподви-
жен, и, по возможности, расположив его
на горизонтальной поверхности.

Рис. 10

Рис. 11

Рис. 12

3

4

2

1

5

6

1

5

2

1

3
