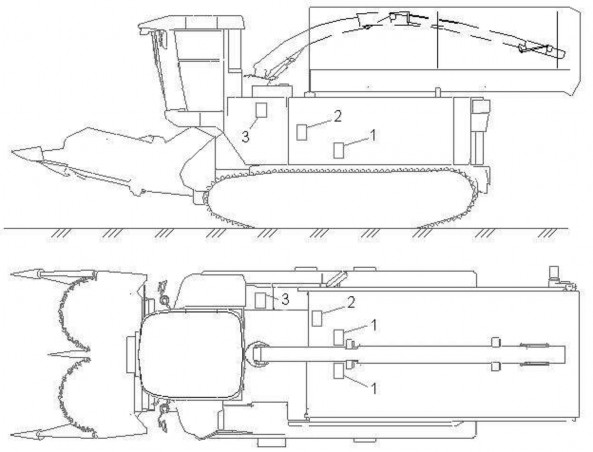

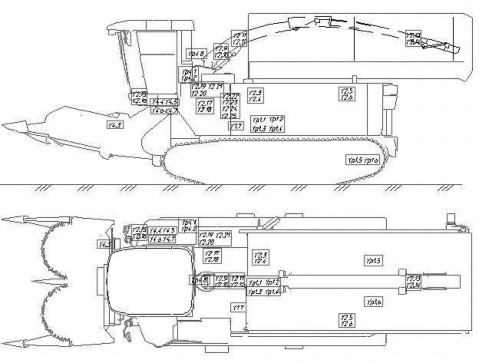

Наименование

Функциональное назначение

Обозначение в гидросхеме

Обозначение в электросхеме

Реле давления

Сигнал загрязнённости фильтроэлемента гидронасоса (звуковое, визуальное оповещение)

РД1.1

SP6

Реле давления

фильтроэлемента гидронасоса (звуковое, визуальное оповещение)

РД1.2

SP7

Датчик температуры

Контроль значения температуры в дренажной гидролинии гидромотора М1.1

ДТ1.1 МВТ 3270 (084Z3130)

ВК2

Датчик температуры

Контроль значения температуры в дренажной гидролинии гидромотора М1.1

ДТ1.1 МВТ 3270 (084Z3130)

ВК3

Реле температуры

Сигнал о предельном значении температуры в маслобаке (звуковое, визуальное оповещение)

РТ1.1

(ДАТЖ-04)

SK2

Реле уровня

Сигнал о минимальном уровне рабочей жидкости в маслобаке (звуковое, визуальное оповещение)

РУ1.1

(ДГС-М-00-24-01-К)

SL1

Реле давления

Сигнал загрязнонности фильтроэлемента в фильтре Ф2.1(звуковое, визуальное оповещение)

РД2.1

SP5

Датчик давления

Сигнал о недопустимом уровне давления

ДД4.1

ВР5

Реле давления

Контроль перегрузки выгрузного транспортера

РД4.1

(0171 460 03 1 00

3)

SP4

Датчик температуры

Контроль значения температуры в дренажной гидролинии гидромотора М4.1

ДТ4.1

(19.3828)

ВК4

Действие

Снимаемый с гарантии элемент

Не произведена замена через 60 моточасов 4 напорных фильтроэлементов гидронасосов или не произведена запись в сервисной книжке

Гидросистема

Заправка (дозаправка) гидросистемы маслом не указанным в рекомендуемом перечне не произведена запись в сервисной книжке

Гидросистема

Механическое повреждение штоков гидроцилиндров

Поврежденный гидроцилиндр

Нарушение пломбировки элементов маслобака – сапунов, смотровой крышки, датчика уровня масла

Гидросистема

Разборка гидроаппаратов лицом не имеющим на это разрешение

Разобранный гидроаппарат

Механические повреждения гидроаппаратов

Поврежденный гидроаппарат

Регулирование настройки реле давлений (повреждена пломбировка)

Реле давления

Регулирование настройки клапанов (повреждена пломбировка)

Соответствующий гидроблок или гидросистема

Код ошибки гидросистемы

Текст на экране бортового компьютера

Расшифровка ошибки

Точка для замера давления

Требуемое значение

Описание результатов диагностирования

Описание неисправности и необходимые действия

Г 1.2

Засорен напорный фильтр гидросистемы силовых цилиндров, произведите его замену.

Код Г 1.2

Засорен напорный фильтр

-

-

Срабатывание реле давления РД2.1 (SP5)

Произведите замену засоренного фильтроэлемента в соответствии с рекомендуемой последовательностью замены.

Фильтр расположен с правой стороны по ходу движения в передней части под бункером.

Г 1.3

Засорены напорные фильтра гидронасосов привода хода, произведите их замену.

Код Г 1.3

Засорены напорные фильтра гидронасосов привода хода

-

-

Срабатывание реле давлений РД1.1 (SP6), РД1.2 (SP7)

Произведите замену засоренных фильтроэлементов (2 шт) в соответствии с рекомендуемой последовательностью замены.

Фильтра расположены на гидронасосах привода хода

Г 1.4

Остановка выгрузного транспортера

Код Г 1.4

Перегрузка гидропривода выгрузного транспортера

На гидроблоке транспортера

18 МПа (180 бар)

18 МПа (180 бар),

транспортер остановлен

Заклинивание выгрузного транспортера, определите и устраните причину

Менее 18 МПа (180 бар)

транспортер остановлен

Износ гидромотора привода выгрузного транспортера

Менее 18 МПа (180 бар)

транспортер в движении

Неверная настройка реле давления, заменить или настроить реле давления РД4.1 (SP4).

Г 2.4

Низкое давление подпитки гидронасоса привода питающего аппарата. Код Г2.4

Низкое дав-

ление подпитки в гидросистеме привода питающего аппарата

На гидромоторе ПИА

1,6-2,6

МПа

(16-26 бар)

При не включенном приводе давление менее 1,6 МПа (16 бар)

1. Изношен гидронасос подпитки гидронасоса привода ПИА – замените гидронасос подпитки

2. Неисправен клапан подпитки – замените гидронасос

При не включенном приводе давление 1,6-

2,6 МПа

(16-26 бар)

1 Неисправен датчик давления – заменить. 2 Сбой в программном обеспечении

Г2.5

Перегрузка гидросистемы привода питающего аппарата Код Г2.5

Высокое давление в гидросистеме привода питающего аппарата

На гидромоторе ПИА

30 МПа (300 бар) в режиме перегрузки

Давление более 30 МПа:

При включении соответствующей клавиши на пульте оператора питающий аппарат остановлен

Определите причину остановки питающего аппарата – забивание убираемой массой или др.

Давление менее 30 МПа:

При включении соответствующей клавиши на пульте оператора, питающий аппарат находится в движении

1. Неисправен датчик давления расположенный на гидронасосе привода питающего аппарата.

2. Сбой программного обеспечения

Г2.6

Повышенная нагрузка привода питающего аппарата. Код Г2.6

Высокое давление в гидросистеме в течение длительного времени

На гидромоторе ПИА

Более 20

МПа (200

бар)

Уменьшите скорость движения машины

-

Г 3.1

Низкая температура масла гидросистемы, менее 5

°С. Прекратите движение и прогрейте гидросистему.

Код Г 3.1

Температура гидросистемы менее 5 °С.

Срабатывание датчика температуры ДТ1.1 (BK2) или ДТ1.2 (BK3)

Перед началом движения прогрейте гидросистему:

• на холостых оборотах;

• на номинальных оборотах;

• с включением гидроприводов.

Г 3.2

Высокая температура масла гидросистемы привода хода.

Снизьте скорость движения.

Код Г 3.2

Информирование о приближении температуры гидросистемы привода хода к максимально допустимой

-

86-89°С.

Срабатывание датчика температуры ДТ1.1 (BK2) или ДТ1.2 (BK3)

Снизьте скорость движения комбайна

Г 3.3

Перегрев гидросистемы привода хода. ПРЕКРАТИТЕ ДВИЖЕНИЕ. Код Г 3.3

Перегрев гидросистемы привода хода

-

90°С

Срабатывание датчика температуры ДТ1.1 (BK2) или ДТ1.2 (BK3)

1. Прекратите движение

2. Отключите гидропривода

3. Очистите радиатор

4. При необходимости дозаправьте маслом гидросистему

Г 3.2

Высокая температура масла гидросистемы питающего аппарата. Снизьте нагрузку на привод.

Код Г 3.2

Информирование о приближении температуры гидросистемы привода адаптера к максимальной

-

86-89°С.

Срабатывание датчика температуры ДТ4.1 (BK4)

Снизьте нагрузку на гидроприводе питающего аппарата.

Г 3.3

Перегрев гидросистемы питающего аппарата. ПРЕКРАТИТЕ ВЫПОЛНЕНЕ

ТЕХ, ПРОЦЕССА. Код Г 3.3

Перегрев гидросистемы привода питающего аппарата

-

90°С

Срабатывание датчика температуры ДТ4.1 (BK4)

1. Прекратите движения

2. Отключите привод питающего аппарата 3 Очистите радиатор

4 При необходимости дозаправьте маслом гидросистему

Г3.5

Общий перегрев гидросистемы.

ПРЕКРАТИТЕ ДВИЖЕНИЕ И ЗАГЛУШИТЕ ДВИГАТЕЛЬ

Код Г 3.5

Перегрев масла в маслобаке

-

83°С

Срабатывание реле температуры РТ1.1 (SK2)

1. Прекратите движение

2. Отключите гидропривода

3. Очистите радиатор

4. При необходимости дозаправьте маслом гидросистему

5. Произведите диагностику гидросистемы

6 По показаниям бортового компьютера определите наиболее нагретый контур – привода питающего аппарата или привод ходовой части

Г 4.1

Аварийный уровень масла гидросистемы. Заглушите двигатель, устраните утечку и произведите дозаправку.

Код Г 4.1

Информирование о аварийном

уровне масла гидросистемы при котором эксплуатация комбайна не допускается

-

-

Срабатывание реле уровня РУ1.1 (SL1)

1. Определите место утечки масла. 2 Устраните причину утечки.

3 Произвести дозаправку гидросистемы

Г 5.1

Через 10 моточа-

сов замените 4 фильтроэлемента

Информирование о предстоящей замене фильтров гидросистемы в соответствии с ТО-1

-

-

-

Через 10 м/ч произведите замену 4 напорных фильтроэлементов в соответствии с ТО-1, произведите соответствующую запись в сервисной книге

Г 5.1

Через 2 моточаса

замените 4 фильтроэлемента

Информирование о предстоящей замене фильтров гидросистемы в соответствии с ТО-1

-

-

-

Через 2 м/ч произведите замену 4 напорных фильтроэлементов в соответствии с ТО-1, произведите соответствующую запись в сервисной книге

Г 5.1

Замените 4 фильтроэлемента

Информирование о предстоящей замене фильтров гидросистемы в соответствии с ТО-1

-

-

-

Произведите замену 4 напорных фильтроэлементов в соответствии с ТО-1, произведите соответствующую запись в сервисной книге

Г 5.2

Производите замену масла гидросистемы 1 раз в год перед началом уборочного сезона.

Информирование о рекомендуемой замене масла гидросистемы

-

-

-

Произведите замену масла гидросистемы в соответствии с требованиями ТО

Г 5.3

Длительное, более 20 с., включении переливной секции

Срабатывание переливной секции более 20 с. электромагниты Y2.22

-

-

-

1. Проверить наличие электрического сигнала на переливной секции (снять электрическую колодку электромагнита)

2. Проверить наличие высокого давления на гидронасосе силовых цилиндров и рулевого управления

при снятой электрической колодке электромагнита и наличие давления более 4 МПа (40 bar)– заклинивание золотника
