СБОРКА, ОБСЛУЖИВАНИЕ И ТРАНСПОРТИРОВКА ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ

КРАНОВАЯ СТРЕЛА ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

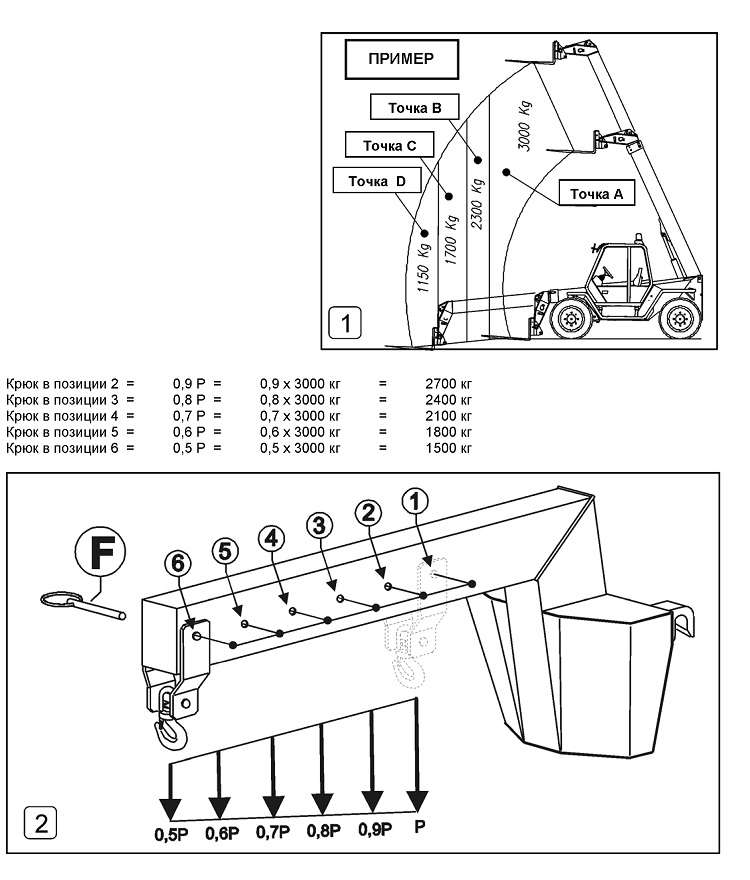

ИСПОЛЬЗОВАНИЕ НАВЕСКИ: чтобы
переместить крюковую подвеску, необходимо вынуть крепежный болт (F); поместив крюковую подвеску в
нужную позицию, вставьте болт на место.


ПРИМЕР

Точка В Точка С


ВНИМАНИЕ! Точка D
Всегда проверяйте правильность крепления крюковой подвески.

Точка А


ВНИМАНИЕ!
Во время работы стрела должна быть идеально выровнена.

При использовании вместо вил крановая стрела имеет максимальную грузоподъемность в
соответствии с
грузоподъемностью машины. В примере на рис. 1 макс. грузоподъемность машины с вилами = 3000 кг.

Таким образом, крановая стрела имеет макс. грузоподъемность 3000 кг только тогда, когда крюк
находится в позиции 1 (см. рис. 2). При других положениях крюка грузоподъемность снижается так, как
указано в схеме ниже.

Здесь Вы найдете примеры к рисункам 1 и 2.

Точка A

В примере на рис. 1 точка А находится в зоне максимальной грузоподъемности машины с вилами = 3000 кг. При использовании крановой стрелы груз весом 3000 кг может быть поднят в точку А, только если крюк находится в положении 1 на рис. 2.

Точка B

В примере на рис. 1 точка В находится в зоне максимальной грузоподъемности машины с вилами = 2300 кг. При использовании крановой стрелы груз весом 2300 кг может быть поднят в точку В, только если крюк находится в положении 1, 2 или 3 на рис. 2.

Точка C

В примере на рис. 1 точка С находится в зоне максимальной грузоподъемности машины с вилами = 1700 кг. При использовании крановой стрелы груз весом 1700 кг может быть поднят в точку С, только если крюк находится в положении 1, 2, 3, 4 или 5 на рис. 2.

Точка D

В примере на рис. 1 точка D находится в зоне максимальной грузоподъемности машины с вилами = 1150 кг. При использовании крановой стрелы груз весом 1150 кг может быть поднят в точку D, если крюк находится в любом из шести положений на рис. 2.

КРАНОВАЯ СТРЕЛА «ГУСЕК» И КРАНОВАЯ СТРЕЛА «ГУСЕК» С ЛЕБЕДКОЙ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

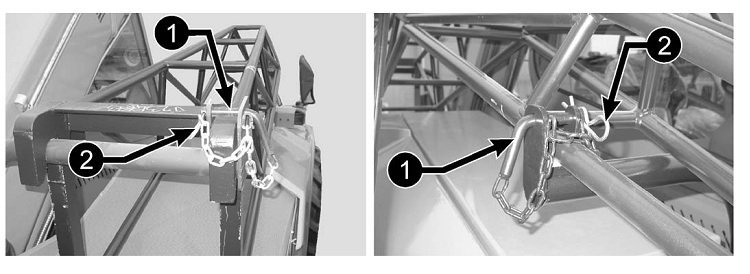

Оборудование для транспортировки стрелы «гусек»: поместите навеску на опорную конструкцию и закрепите стержнями (1) и зажимами (2).

ВНИМАНИЕ!!!

КРАНОВАЯ СТРЕЛА «ГУСЕК.» С ЛЕБЕДКОЙ: Когда Вы кладете стрелу на землю, проверьте, не зажат ли трос.
